Fig. 11 NMEA0183 data
de snelle poort en vice versa. Dit is in het bijzonder handig bij het
gebruik van een kaartplotter die slechts een enkele NMEA 0183 poort
heeft. Er kan een extra sensor, zoals een gyrokompas, worden aange-
sloten op de AIS-transceiver via de langzame poort. De AIS-transcei-
ver kan via de snelle poort worden aangesloten aan de kaartplotter,
waardoor de kaartplotter gelijktijdig zowel AIS-informatie als koers-
informatie ontvangt. Zorg dat uw apparatuur zo geconfigureerd is
dat de juiste baud rate voor de aangesloten poort wordt gebruikt.
Stap 7 - Aansluiting aan een NMEA 2000 netwerk (optioneel)
De AIS-transceiver kan worden aangesloten aan een NMEA 2000
netwerk met behulp van een geschikte Navico NMEA 2000 netwerk-
kabel. Deze kan geleverd worden door uw lokale Navico leverancier.
Als uw vaartuig een NMEA 2000 netwerk heeft, raafpleeg dan de
betreffende documentatie voor uw NMEA 2000 apparatuur. Als dit
is aangesloten, en uw kaartplotter eveneens is aangesloten aan
uw NMEA 2000 netwerk, dan kunt u op uw kaartplotter AIS-doelen
ontvangen.
Stap 8 - USB-aansluiting (optioneel)
De AIS-transceiver wordt geleverd met een USB-poort voor aanslui-
ting aan een pc of Mac. De USB-connector kan direct aan de USB-
poort op de pc of Mac worden aangesloten met de meegeleverde
USB-kabel. Om de verbinding van de AIS-transceiver met een pc te
realiseren, dienen de USB-drivers eerst geïnstalleerd te worden.
De USB-drivers worden geïnstalleerd als onderdeel van het proAIS-2
installatieproces. Installeer proAIS2 zoals beschreven in paragraaf 4
voordat u probeert de USB-poort aan een pc aan te sluiten.
Niets van deze uitgave mag zonder de uitdrukkelijke schriftelijke toestemming van Holland Nautic in enige vorm
worden verveelvoudigd, gekopieerd, opgeslagen in een bestand of op andere wijze openbaar worden gemaakt.
Rood
Voeding in +
Zwart
Voeding in –
Licht groen
Schakelingang +
Oranje
Schakelingang –
Bruin
Zenden +
Blauw
Zenden –
Wiit
Ontvangen +
Groen
Ontvangen –
Paars
Zenden +
Roze
Zenden –
Grijs
Ontvangen +
Geel
Ontvangen –

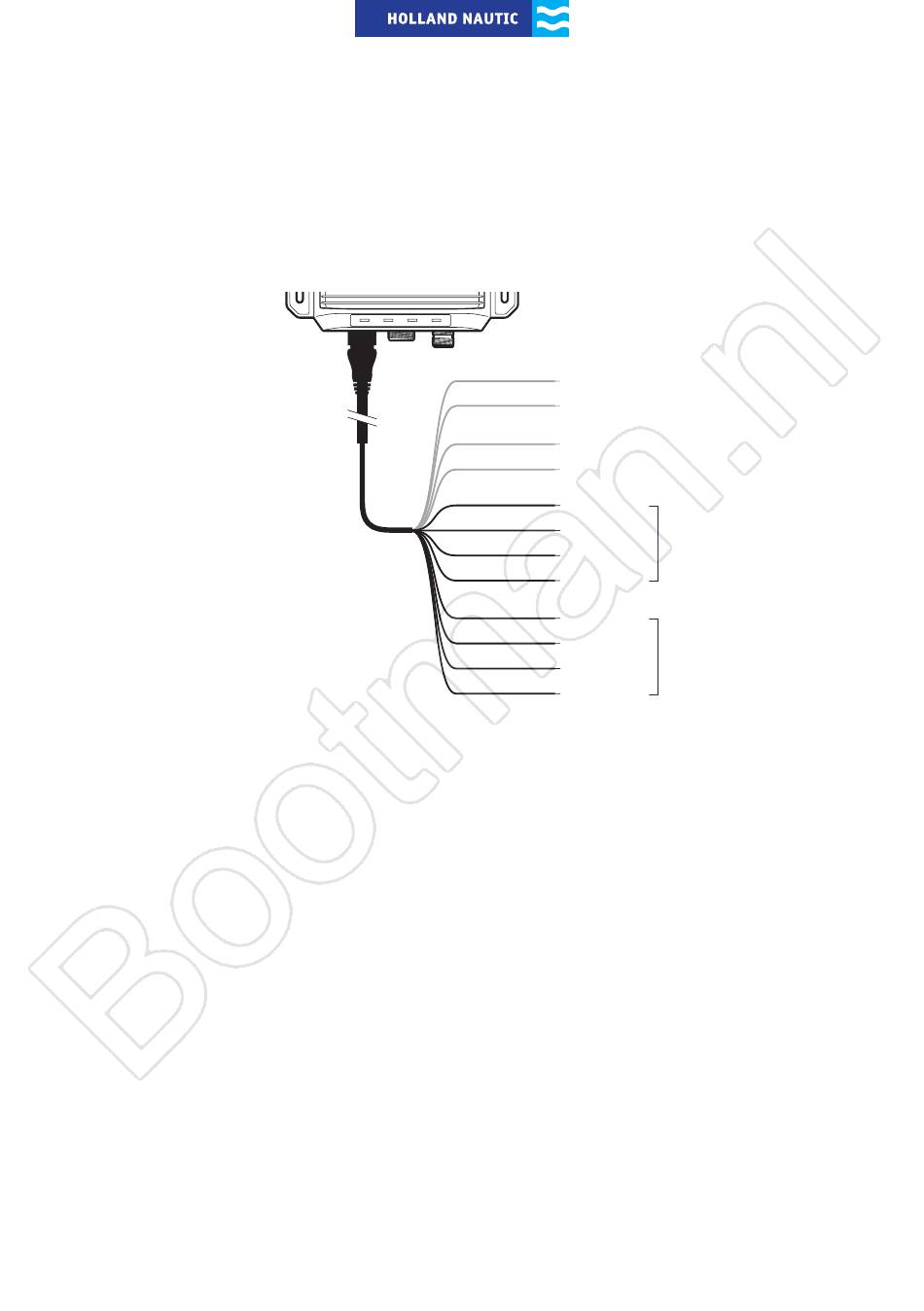

Figuur 11 Aansluiting aan de NMEA 0183 datapoort
NMEA0183
Poort 1
38,400baud
(kaart plotter)
NMEA0183
Poort 2
4,800baud
(ander NMEA0183 apparaat)
| 21
