Shelly Button bedradingshandleiding

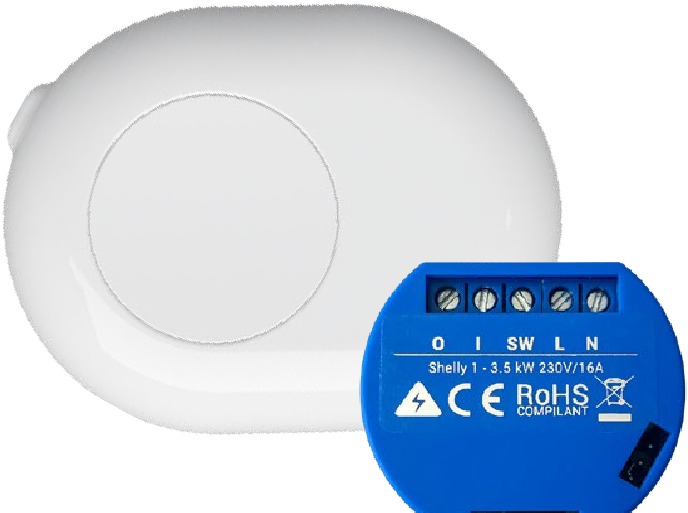

Button met Shelly 1
| Max Voltage | 260V AC |
| Max load | 11A |
| Working temp | -20 up to 40C° |
| Protection | IP47 |
Stap 1

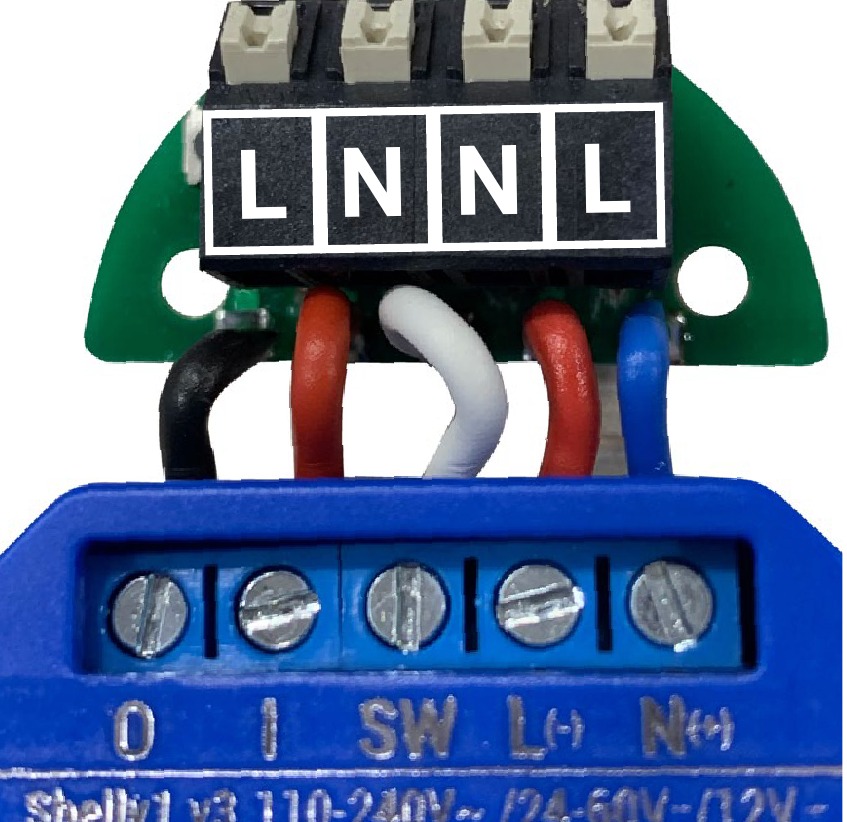

Sluit de draden aan, zoals weergegeven op de afbeelding
Stap 2

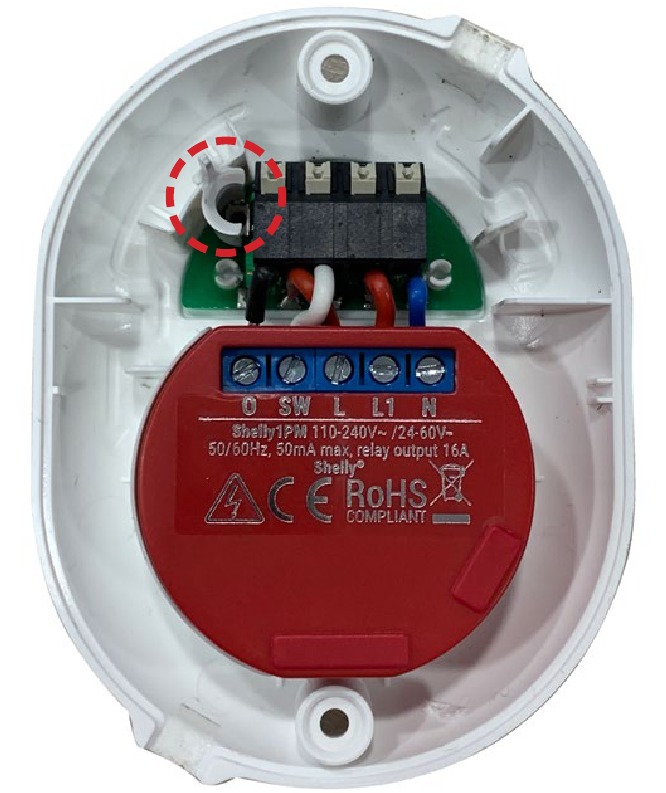

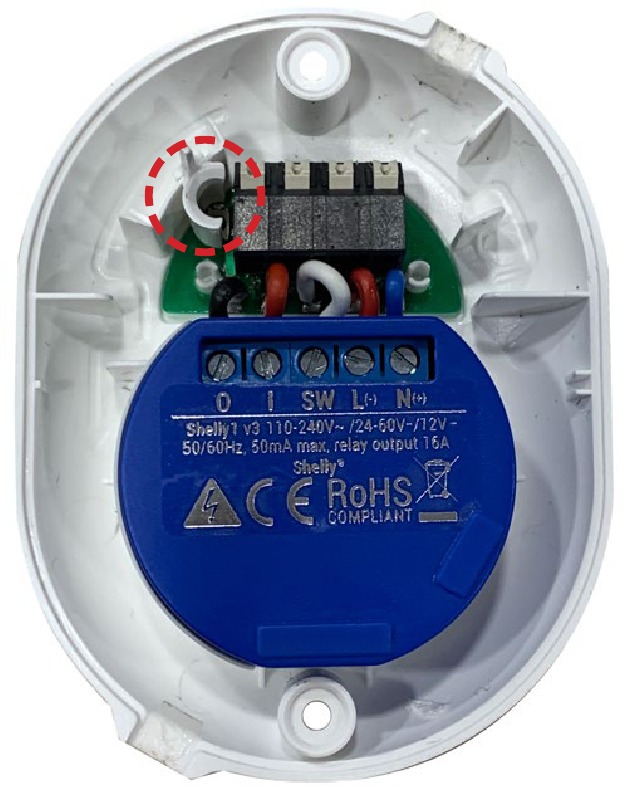

Plaats de knopverlengkabel, zoals weergegeven op de afbeelding.
Stap 3

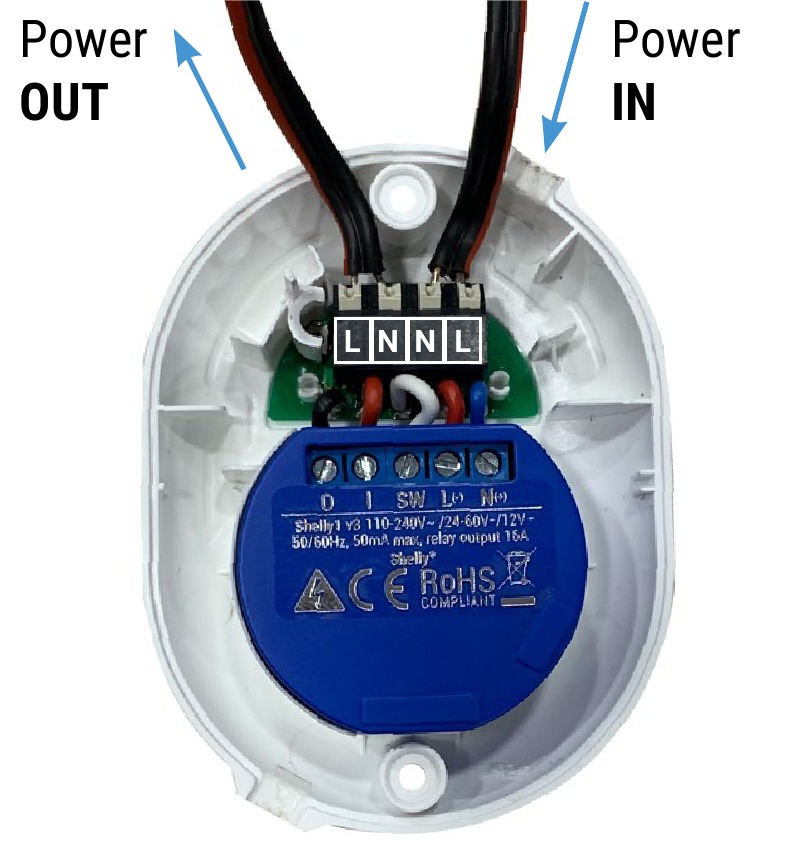

Sluit de stroomkabels (ingang en uitgang) aan, zoals weergegeven op de bovenstaande afbeelding.
Stap 4

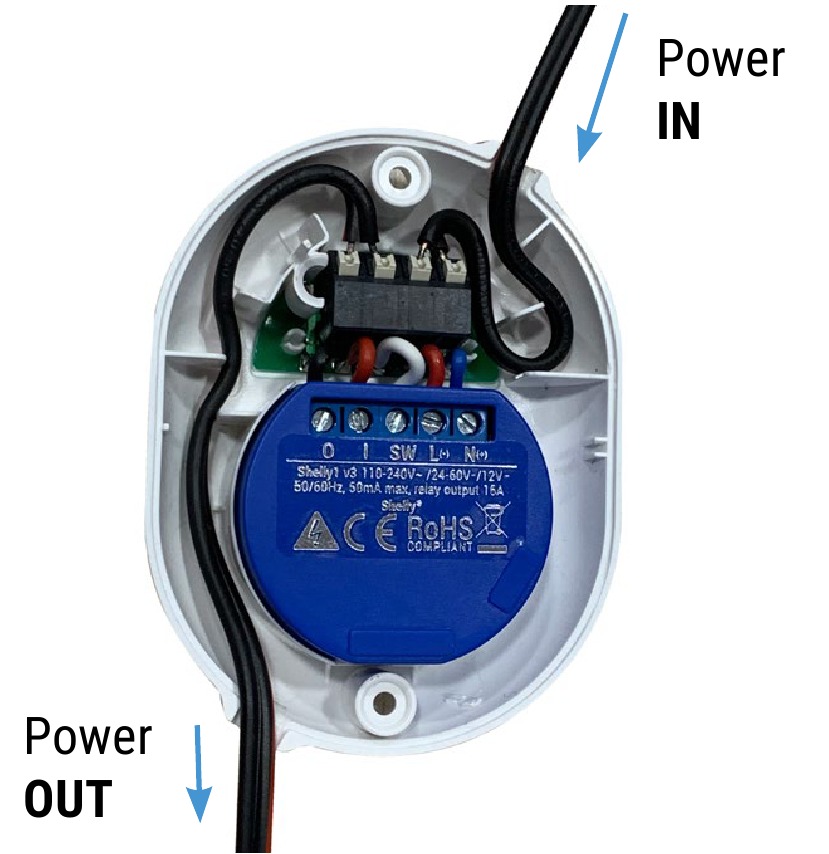

In de behuizing van Shelly Button bevinden zich geleidende pijlen die aangeven hoe de stroomkabels moeten worden georganiseerd. Na het plaatsen van de kabels moeten ze er uitzien zoals weergegeven op de bovenstaande afbeelding.
Stap 5

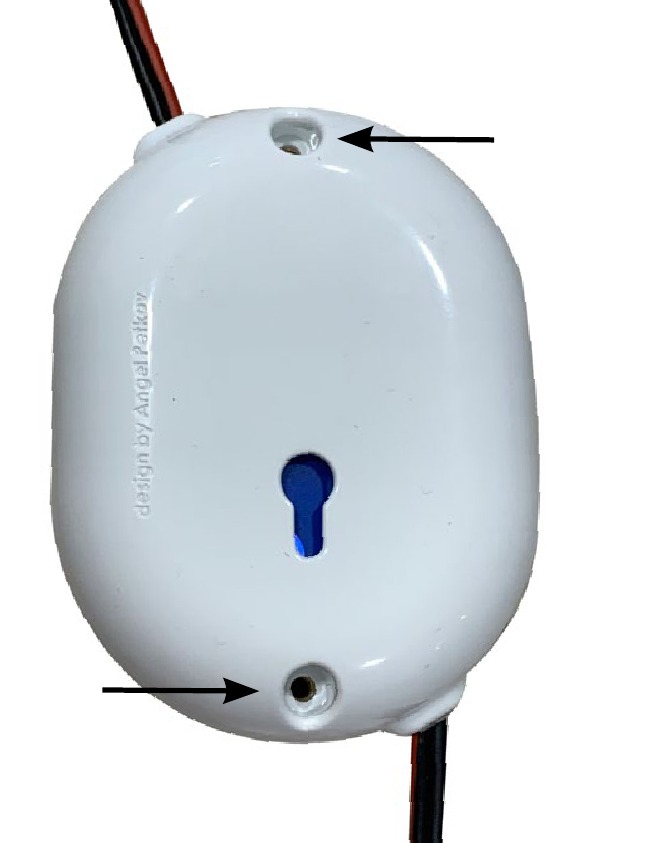

Steek de schroeven in de gaten die op de afbeelding worden getoond en draai de boven- en onderkant van Shelly Button vast.

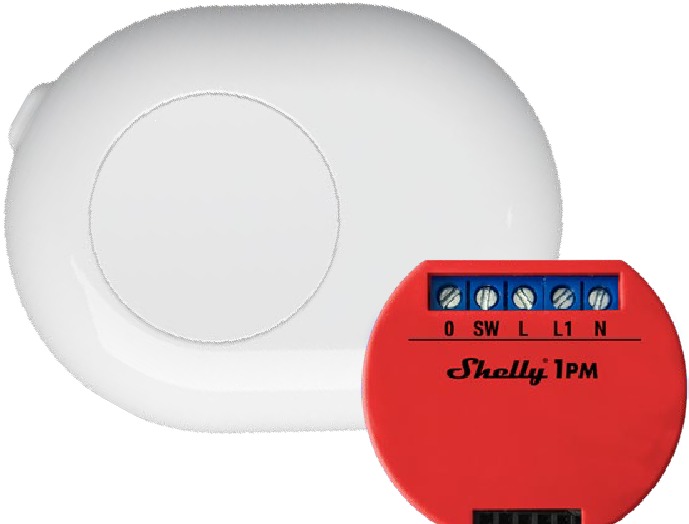

Button met Shelly 1PM
Stap 1

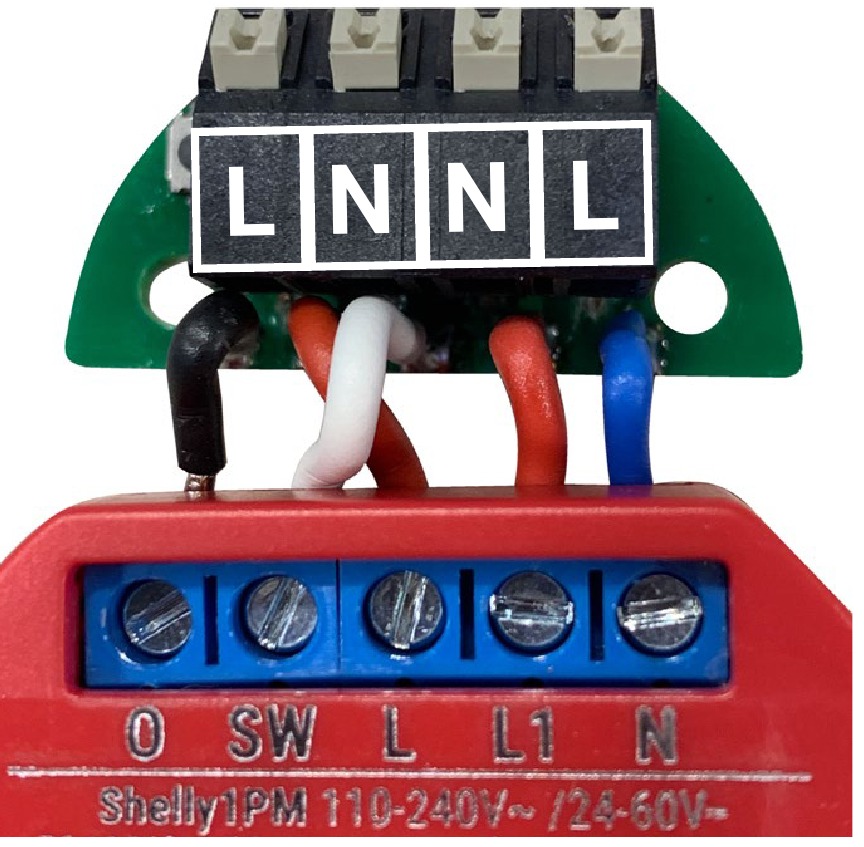

Sluit de draden aan, zoals weergegeven op de afbeelding
Stap 2
Plaats de knopverlengkabel, zoals weergegeven op de afbeelding
Stap 3

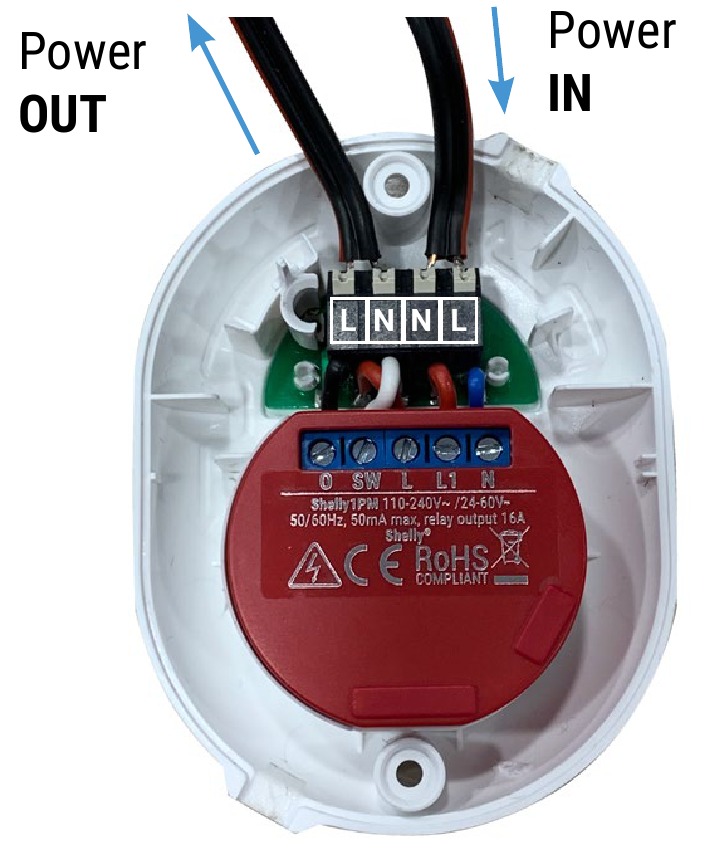

Sluit de stroomkabels (ingang en uitgang) aan, zoals weergegeven op de afbeelding
Stap 4

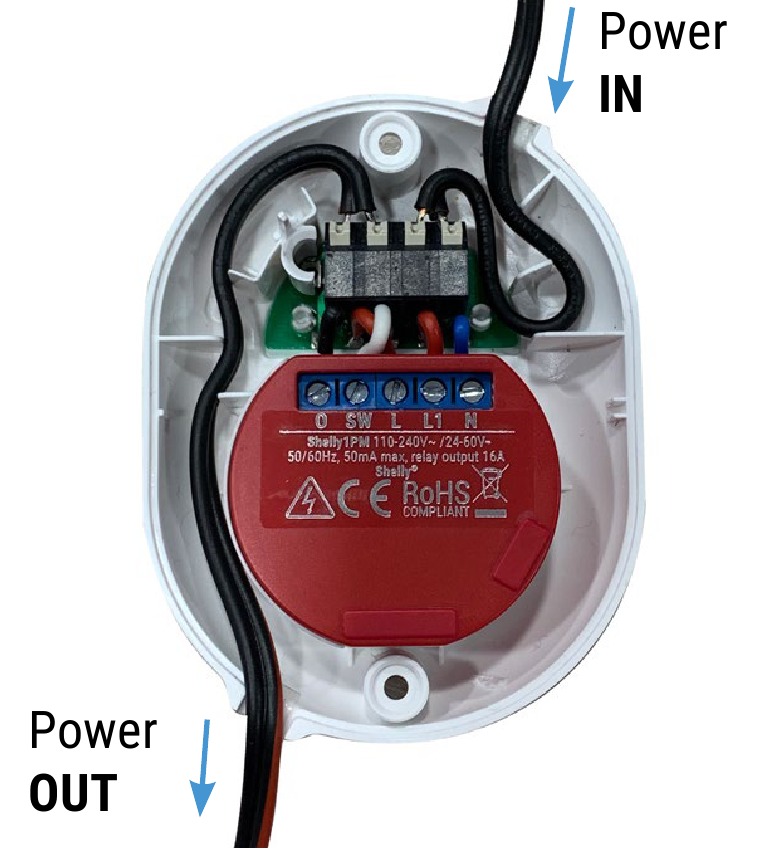

In de behuizing van Shelly Button bevinden zich geleidende pijlen die aangeven hoe de stroomkabels moeten worden georganiseerd. Na het plaatsen van de kabels moeten ze er uitzien zoals weergegeven op de afbeelding
Stap 5

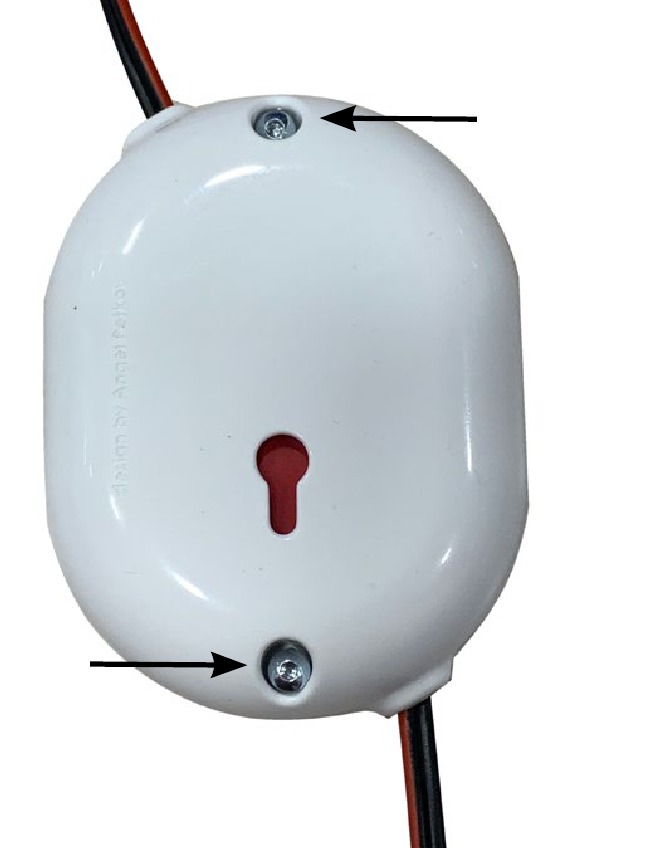

Steek de schroeven in de gaten die op de afbeelding worden getoond en draai de boven- en onderkant van Shelly Button vast.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Shelly Button bedradingshandleiding
