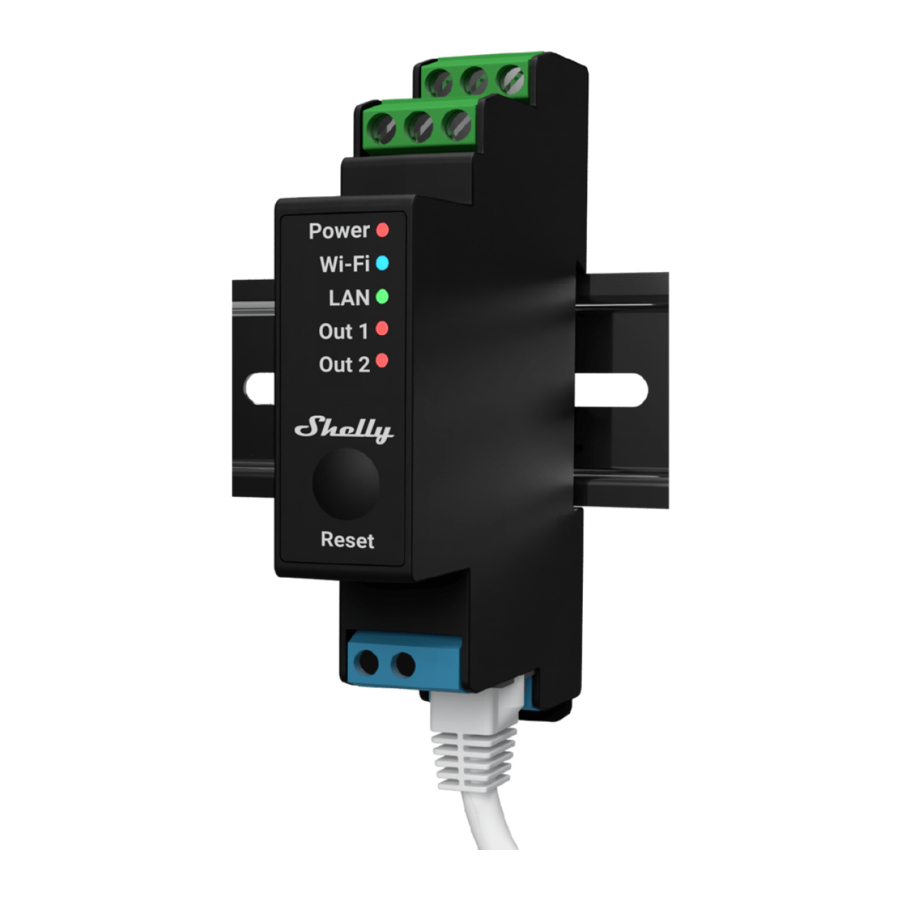

Shelly PRO 2PM - 2 Circuit Wi-Fi Relay Switch Handleiding
Overzicht
Product Introductie
Lees voor gebruik
Dit document bevat belangrijke technische- en veiligheidsinformatie over het apparaat, het veilige gebruik en de installatie.
Lees, voordat u met de installatie begint, deze handleiding en alle andere documenten die bij het apparaat zijn meegeleverd zorgvuldig en volledig door. Het niet opvolgen van de installatieprocedures kan leiden tot storingen, gevaar voor uw gezondheid en leven, overtreding van de wet of weigering van wettelijke en/of commerciële garantie (indien van toepassing). Allterco Robotics EOOD is niet verantwoordelijk voor enig verlies of schade in geval van onjuiste installatie of onjuiste werking van dit apparaat als gevolg van het niet opvolgen van de gebruikers- en veiligheidsinstructies in deze handleiding.
Shelly® is een lijn van innovatieve microprocessor-gestuurde apparaten, die afstandsbediening van elektrische apparaten mogelijk maken via een mobiele telefoon, tablet, pc of domotica-systeem. Shelly®-apparaten kunnen zelfstandig werken in een lokaal Wi-Fi-netwerk of ze kunnen ook worden bediend via cloud domotica-diensten. Shelly®-apparaten kunnen op afstand worden benaderd, bediend en bewaakt vanaf elke plaats waar de gebruiker een internetverbinding heeft, zolang de apparaten zijn verbonden met een Wi-Fi-router en het internet. Shelly®-apparaten hebben geïntegreerde webservers, waarmee de gebruiker ze kan aanpassen, bedienen en bewaken. De cloudfunctie kan worden gebruikt als deze is geactiveerd via de webserver van het apparaat of de instellingen in de Shelly Cloud mobiele applicatie. De gebruiker kan zich registreren en toegang krijgen tot Shelly Cloud via een Android- of iOS-mobiele applicatie, of met een internetbrowser op https://my.shelly.cloud/
Shelly® apparaten hebben twee Wi-Fi-modi - Access Point (AP) en Client mode (CM). Om in de Client Mode (CM) te werken, moet een Wi-Fi-router zich binnen het bereik van het apparaat bevinden. Apparaten kunnen rechtstreeks communiceren met andere Wi-Fi-apparaten via het HTTP-protocol. Een API wordt geleverd door Allterco Robotics EOOD.
Voor meer informatie, bezoek: https://shelly-api-docs.shelly.cloud/#shelly-family-overview
Bedien uw huis met uw stem
Shelly®-apparaten zijn compatibel met Amazon Echo en Google Home-ondersteunde functionaliteiten. Raadpleeg onze stapsgewijze handleiding op: https://shelly.cloud/support/compatibility/
Shelly® Pro Serie
Shelly® Pro serie is een lijn van apparaten die geschikt zijn voor huizen, kantoren, winkels, productiefaciliteiten en andere gebouwen. Shelly® Pro-apparaten zijn DIN-monteerbaar in de meterkast en zeer geschikt voor nieuwbouw. Alle Shelly® Pro-apparaten kunnen worden bediend en bewaakt via Wi-Fi- en LAN-verbindingen. Bluetooth-verbinding kan worden gebruikt voor het inclusieproces.
Shelly® Pro serie biedt PM-producten voor real-time nauwkeurige vermogensmeting.
Legenda
Apparaat aansluitingen:
- O1: Uitgangsaansluiting laadcircuit 1
- O2: Uitgangsaansluiting laadcircuit 2
- I1: Ingangsaansluiting laadcircuit 1
- I2: Ingangsaansluiting laadcircuit 2
- SW1: Ingangsaansluiting schakelaar (besturing O1*)
- SW2: Ingangsaansluiting schakelaar (besturing O2*)
- L: Fase (110-240V) aansluiting
- N: Nul aansluitingen • +12: 12V (10.5V tot 13.5V) DC voedingsaansluiting
- LAN: Local Area Network RJ 45 connector
Draden:
- N: Nuldraad
- L: Fasedraad (110-240V)
- +: 12 V DC voedingspositieve draad
- : 12 V DC voeding negatieve draad
* Kan worden geherconfigureerd
Installatie-instructies
De Shelly Pro 2PM slimme relais van Allterco Robotics is bedoeld om te worden gemonteerd in een standaard schakelkast op een DIN-rail, naast de stroomonderbrekers. Shelly kan werken als een zelfstandig apparaat of als een accessoire voor een domotica-controller. Shelly Pro 2PM is een enkelfasige relais met twee kanalen die vermogensmeting van elk kanaal ondersteunt.
Installeer het apparaat niet op een plaats waar het nat kan worden.
Gevaar voor elektrocutie. Montage/installatie van het apparaat op het elektriciteitsnet moet voorzichtig worden uitgevoerd door een gekwalificeerde elektricien.
Gevaar voor elektrocutie. Elke wijziging in de aansluitingen moet worden uitgevoerd nadat is vastgesteld dat er geen spanning aanwezig is op de apparaataansluitingen.
Sluit het apparaat niet aan op apparaten die de gegeven maximale belasting overschrijden!
Gebruik het apparaat alleen met een elektriciteitsnet en apparaten die voldoen aan alle toepasselijke voorschriften. Een kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten, kan het apparaat beschadigen.
Sluit het apparaat alleen aan op de manier die in deze instructies wordt getoond. Elke andere methode kan schade en/of letsel veroorzaken.
Het apparaat mag alleen worden aangesloten op en mag alleen elektrische circuits en apparaten besturen als ze voldoen aan de respectieve normen en veiligheidsvoorschriften.
AANBEVELING
Sluit het apparaat aan met behulp van massieve enkeldraads kabels met verhoogde isolatie hittebestendigheid van niet minder dan PVC T105°C.
Sluit het apparaat aan op het elektriciteitsnet en installeer het in de schakelkast zoals weergegeven in de schema's en volg de veiligheidsinstructies.
Voordat u begint met het installeren/monteren van het apparaat, controleert u of de stroomonderbrekers zijn uitgeschakeld en er geen spanning op hun aansluitingen staat. Dit kan worden gedaan met een fasemeter of multimeter. Wanneer u zeker weet dat er geen spanning is, kunt u doorgaan met het aansluiten van de kabels.

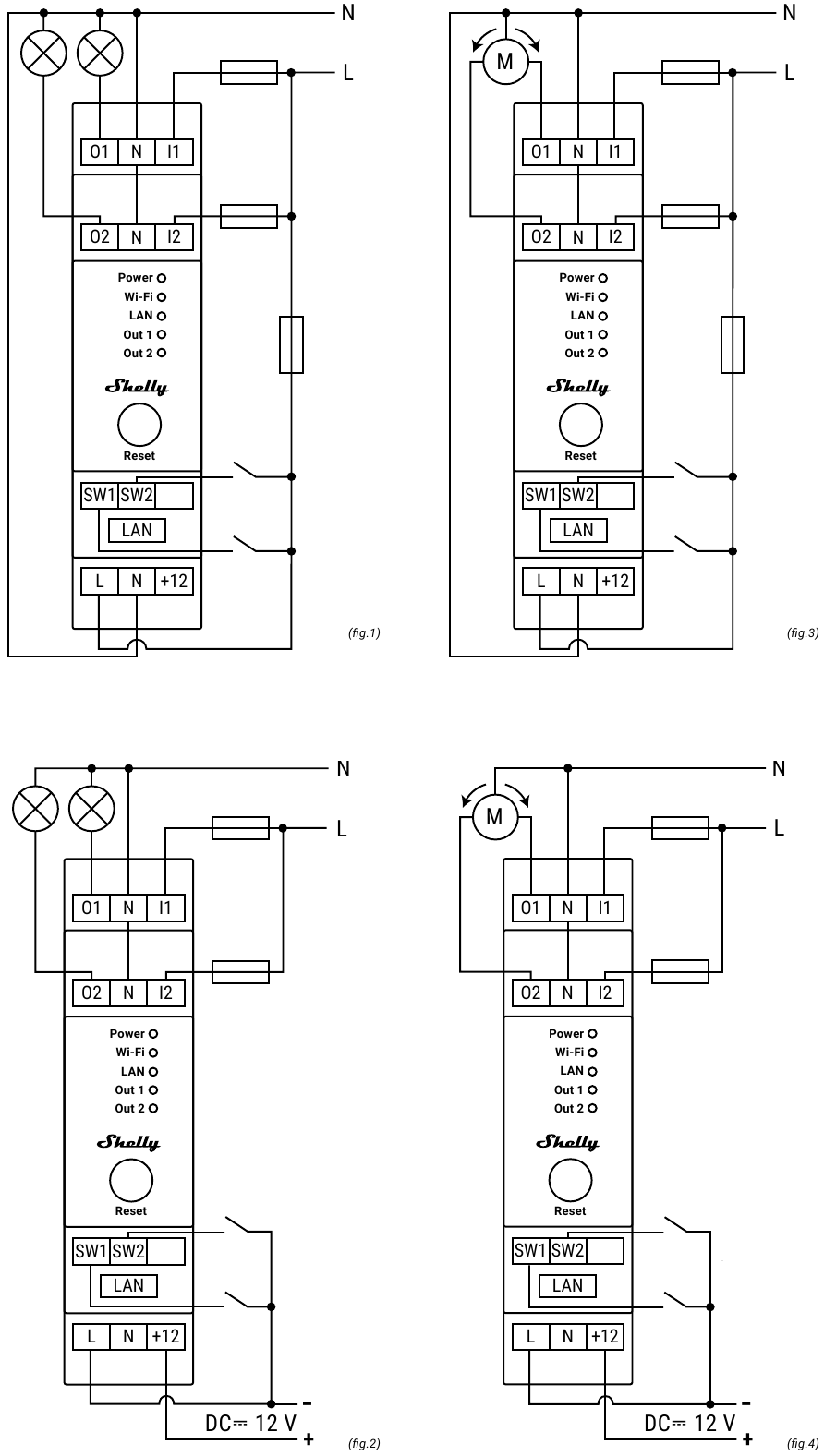

Als u AC gebruikt voor het apparaat en de twee laadcircuits (fig.1), sluit u alle N-aansluitingen aan op de nuldraad en de L-aansluiting op de apparaatvoeding stroomonderbreker.
Sluit de 2 schakelcircuits aan op de S1- en S2-ingangsaansluitingen en de apparaatvoeding stroomonderbreker."
Sluit het eerste laadcircuit aan op de O1-aansluiting en de nuldraad. Sluit de I1-aansluiting aan op de eerste laadcircuit stroomonderbreker.
Sluit het tweede laadcircuit aan op de O2-aansluiting en de nuldraad. Sluit de I2-aansluiting aan op de tweede laadcircuit stroomonderbreker.
Als u 12 V DC gebruikt om het apparaat van stroom te voorzien (fig. 2), sluit u de positieve draad aan op de +12-aansluiting en de negatieve draad op de L-aansluiting. Sluit de 2 schakelcircuits aan op de S1- en S2-ingangsaansluitingen en de negatieve draad. Sluit de negatieve draad aan op de N-aansluitingen, die zich tussen de I1- en O1- en de I2- en O2-aansluitingen bevinden.
Sluit de negatieve draad niet aan op de N-aansluiting, die zich tussen de L- en +12-aansluitingen bevindt.
Sluit het eerste laadcircuit aan op de O1-aansluiting en de nuldraad. Sluit de I1-aansluiting aan op de eerste laadcircuit stroomonderbreker.
Sluit het tweede laadcircuit aan op de O2-aansluiting en de nuldraad. Sluit de I2-aansluiting aan op de tweede laadcircuit stroomonderbreker.
Als u AC gebruikt om het apparaat van stroom te voorzien en een AC bidirectionele motor wilt besturen (fig.3), sluit u alle N-aansluitingen aan op de nuldraad en de L-aansluiting op de apparaatvoeding stroomonderbreker.
Sluit de 2 schakelcircuits aan op de S1- en S2-ingangsaansluitingen en de apparaatvoeding stroomonderbreker.
Sluit de gemeenschappelijke motoraansluiting/draad aan op de nuldraad. Sluit motorrichtingaansluitingen/draden aan op de O1- en O2-aansluitingen**.
Als u 12 V DC gebruikt om het apparaat van stroom te voorzien en een AC bidirectionele motor wilt besturen (fig. 4), sluit u de positieve draad aan op de +12-aansluiting en de negatieve draad op de L-aansluiting. Sluit de 2 schakelcircuits aan op de S1- en S2-ingangsaansluitingen en de negatieve draad. Sluit de negatieve draad aan op de N-aansluitingen, die zich tussen de I1- en O1- en de I2- en O2-aansluitingen bevinden.
Sluit de negatieve draad niet aan op de N-aansluiting, die zich tussen de L- en +12-aansluitingen bevindt. Sluit de gemeenschappelijke motoraansluiting/draad aan op de nuldraad. Sluit motorrichtingaansluitingen/draden aan op de O1- en O2-aansluitingen**.
**De apparaatuitgangen kunnen worden geherconfigureerd om overeen te komen met de vereiste draairichting.
AANBEVELING
Voor inductieve belastingen, die spanningspieken veroorzaken tijdens het schakelen, zoals elektromotoren, ventilatoren, stofzuigers, koelkasten en dergelijke, moet een RC-snubber (0,1µF / 100Ω / 1/2W / 600V AC) parallel aan de belasting worden aangesloten.
RC snubbers kunnen worden gekocht bij shop.shelly.cloud/rc-snubber-wifi-smart-home-automation
Eerste Inclusie
U kunt ervoor kiezen om Shelly® te gebruiken met de Shelly Cloud mobiele applicatie en Shelly Cloud service. Instructies over hoe u uw apparaat met de Cloud kunt verbinden en via de Shelly App kunt bedienen, vindt u in de "App Guide" (QR-code in de doos). U kunt zich ook vertrouwd maken met de instructies voor beheer en bediening via de ingebouwde webinterface op 192.168.33.1 in het Wi-Fi-netwerk, gemaakt door het apparaat.
Laat kinderen niet spelen met de knop/schakelaar die op het apparaat is aangesloten. Houd de apparaten voor afstandsbediening van Shelly (mobiele telefoons, tablets, pc's) uit de buurt van kinderen.
Specificaties
- Power (rood): Rode lichtindicator brandt als de stroom is aangesloten.
- Wi-Fi (blauw): Blauwe lichtindicator brandt als het apparaat in AP-modus staat.
- Wi-Fi (rood): Rode lichtindicator brandt als het apparaat in STA-modus staat en niet is verbonden met een lokaal Wi-Fi-netwerk.
- Wi-Fi (geel): Gele lichtindicator brandt als het apparaat in STA-modus staat en is verbonden met een lokaal Wi-Fi-netwerk. Niet verbonden met Shelly Cloud of Shelly Cloud is uitgeschakeld.
- Wi-Fi (groen): Groene lichtindicator brandt als het apparaat in STA-modus staat en is verbonden met een lokaal Wi-Fi-netwerk en met de Shelly Cloud.
- Wi-Fi (knipperend): De lichtindicator knippert rood/blauw als de OTA-update bezig is.
- LAN (groen): Groene lichtindicator brandt als LAN is aangesloten.
- Out1 (rood): Rode lichtindicator brandt als de Output 1 rellay is gesloten.
- Out2 (rood): Rode lichtindicator brandt als de Output 2 rellay is gesloten.
*** met aankomende firmware-update
Led-indicatoren
- Power (rood): Rode lichtindicator brandt als de stroom is aangesloten.
- Wi-Fi (blauw): Blauwe lichtindicator brandt als het apparaat in AP-modus staat.
- Wi-Fi (rood): Rode lichtindicator brandt als het apparaat in STA-modus staat en niet is verbonden met een lokaal Wi-Fi-netwerk.
- Wi-Fi (geel): Gele lichtindicator brandt als het apparaat in STA-modus staat en is verbonden met een lokaal Wi-Fi-netwerk. Niet verbonden met Shelly Cloud of Shelly Cloud is uitgeschakeld.
- Wi-Fi (groen): Groene lichtindicator brandt als het apparaat in STA-modus staat en is verbonden met een lokaal Wi-Fi-netwerk en met de Shelly Cloud.
- Wi-Fi (knipperend): De lichtindicator knippert rood/blauw als de OTA-update bezig is.
- LAN (groen): Groene lichtindicator brandt als LAN is aangesloten.
- Out1 (rood): Rode lichtindicator brandt als de Output 1 rellay is gesloten.
- Out2 (rood): Rode lichtindicator brandt als de Output 2 rellay is gesloten.
Verklaring van overeenstemming
Hierbij verklaart Allterco Robotics EOOD dat het type radioapparatuur Shelly Pro 2PM in overeenstemming is met Richtlijn 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres
https://shelly.cloud/knowledge-base/devices/shelly-pro-2pm/
Fabrikant: Allterco Robotics EOOD
Adres: Bulgarije, Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Web: http://www.shelly.cloud
Wijzigingen in de contactgegevens worden door de fabrikant gepubliceerd op de officiële website van het apparaat http://www.shelly.cloud Alle rechten op het handelsmerk Shelly® en andere intellectuele rechten die aan dit apparaat zijn verbonden, behoren toe aan Allterco Robotics EOOD.
