Shelly Plus 1 (3800235265529) Handleiding

Productintroductie

Lees, voordat u met de installatie begint, deze gids en alle andere documenten die bij het apparaat worden geleverd, zorgvuldig en volledig door. Het niet opvolgen van de installatieprocedures kan leiden tot storingen, gevaar voor uw gezondheid en leven, overtreding van de wet of weigering van legale en/of commerciële garantie (indien van toepassing). Shelly Europe Ltd. is niet verantwoordelibk voor verlies of schade in geval van onjuiste installatie of ondeskundig gebruik van dit apparaat als gevolg van het niet opvolgen van de gebruiks- en veigheidsinstructies in deze gids.

Shelly is een lijn innovative microprocessorgeestuurde apparaten waarmee elektrische circuits op afstand kunnen worden bediend via een mobiele telefoon, tablet, pc of domoticasysteem. Shelly-apparaten kunnen zelfstandig werken in een lokaal Wi-Fi-netwerk of ze kunnen ook worden bediend via cloud-domoticadiensten. Shelly Cloud is een service die toegankelijk is via een Android- of iOS-mobiele applicatie of met een internetbrowser op https://control.shelly.cloud/.

Shelly-apparaten kunnen op afstand worden benaderd, bediend en bewaakt vanaf elke plaats waar de gebruiker internettoegang heeft, zolang de apparaten zijn verbonden met een Wi-Fi-router en internet. Shelly-apparaten hebben een Embedded Web Interface die toegankelijk is op http://192.168.33.1 wanneer ze rechtstreeks zijn verbonden met het toegangspunt van het apparaat, of op het IP-adres van het apparaat in het lokale Wi-Fi-netwerk. De embedded Web Interface kan worden gebruikt om het apparaat te bewaken en te bedienen, en om de instellingen aan te passen.

Shelly-apparaten kunnen rechtstreeks communiceren met andere Wi-Fi-apparaiten via het HTTP-protocol. Een API is wordt geleverd door Shelly Europe Ltd. Ga voor meer informatie naar: https://shelly-api-docs.shelly.cloud/#shelly-family-overview.

Shelly-apparaten worden geleverd met in de fabriek geïnstalleerde firmware. Indien firmware-updates noodzakelijk zijn om de apparaten conform te houden, inclusief beveiligingsupdates, zal Shelly Europe Ltd. de updates gratis verstrekken via de embedded Web Interface van het apparaat of de mobiele Shelly-applicatie, waar de informatie over de huidige firmwareversie is beschikbaar. De keuze om de firmware-updates van het apparaat al dan niet te installeren is de uitsluitende verantwoordelijikheid van de gebruiker. Shelly Europe Ltd. is niet aansprakelijk voor enig gebrek aan conformiteit van het apparaat veroorzaakt doordat de gebruiker de verstrekte updates niet tijdig heeft geïnstalleerd.

Schematisch

Legenda

Apparaataansluitingen:

• O: Relaisuitgangsaansluiting
• I: Relaisingaangsaansluiting
• SW: Schakelaaringangsaansluiting
• L: Stroomvoerende (110-240 VAC) aansluiting
• N: Nulaansluiting
• 12V: Positieve DC-aansluitinng (12 V gestabiliseerd)
• : DC-aardingaansluiting
• Positieve DC-aansluiting (24-48 V)

Draden:

• N: Nuldraad
• L: Stroomvoerende draad (110-240 VAC)
• GND: DC-aarddraad
• DC+: Positieve DC-draad (24-48 V)
• 12V+: Positieve draad (12 V gestabiliseerd)

Installatie-instructies

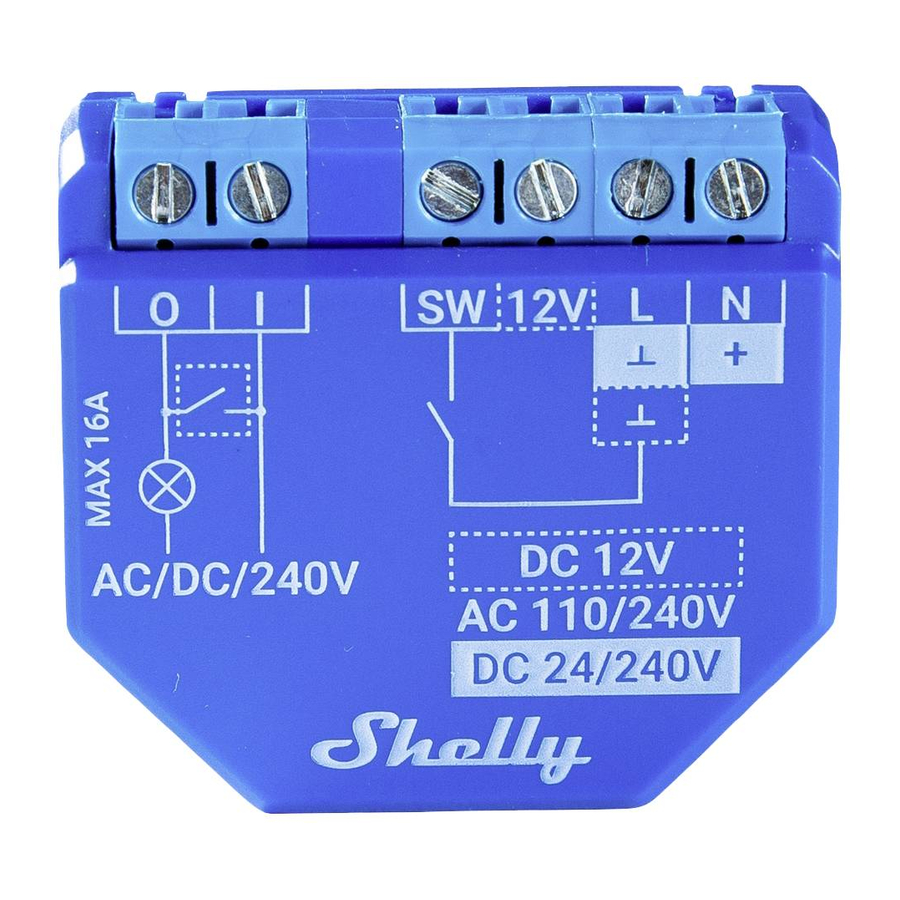

Shelly Plus 1 is een kleine slimme schakelaar met potentiaalvrije contacten waarmee elektrische apparaten op afstand kunnen worden bediend.

Hij kan achteraf worden ingebouwd in standaard elektrische inbouwdozen, achter stopcontacten en lichttschakelaars of andere plaatsen met beperkte ruimte.

Gevaar voor elektrische schokken. De montage/installatie van het apparaat op het elektriciteitsnet moet voorzichtig worden uitgevoerd door een gekwalificeerde elektricien.

Gevaar voor elektrische schokken. Elke wijziging in de aansluitingen moet worden uitgevoerd nadat is vastgesteld dat er geen spanning aanwezig is op de apparaataansluitingen.

Gebruik het apparaat alleen met een elektriciteitsnet en apparaten die voldoen aan alle toepasselijke voorschriften. Een kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten, kan dit beschadigen.

Sluit het apparaat niet aan op apparaten die de opgegeven maximale belasting overschrijden!

Sluit het apparaat alleen aan op de manier die in deze instructies wordt weergegeven. Elke andere methode kan schade en/of injury veroorzaken.

Installeer het apparaat niet waar het nat kan worden.

AANBEVELING Sluit het apparaat aan met behulp van massieve enkeldraads kabels met een verhoogde isolatiehittebestendigheid van niet minder dan PVC T105bC(221T).

Voordat u begint met de montage/installatie van het apparaat, controleert u of de stroomonderbrekers zijn uitgeschakeld en of er geen spanning op hun aansluitingen staat. Dit kan met een fasetester of multimeter.

Wanneer u zeker weet dat er geen spanning is, kunt u doorgaan met het aansluiten van de kabels. Sluit het laadcircuit aan op de apparaataansluitingen I en O.

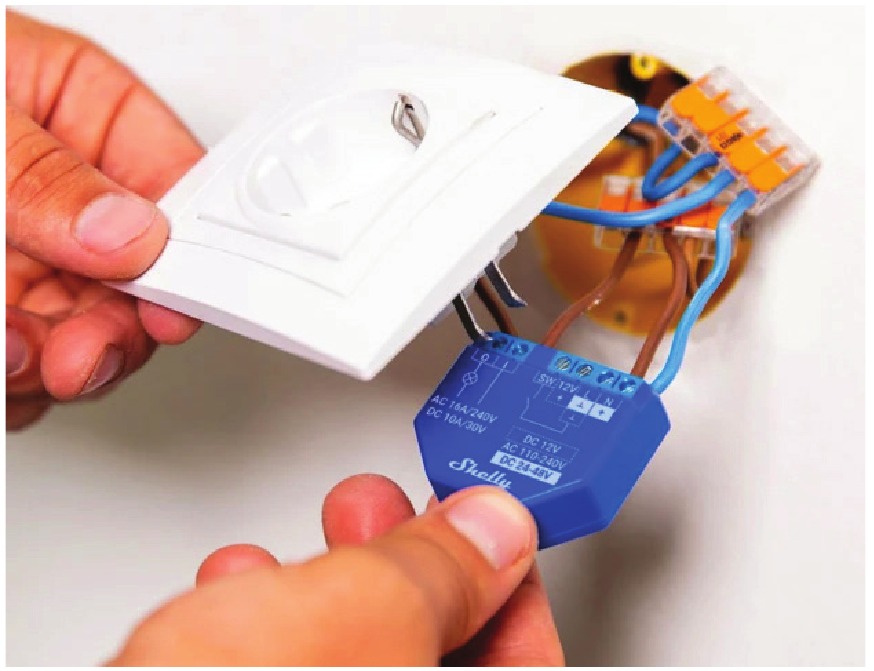

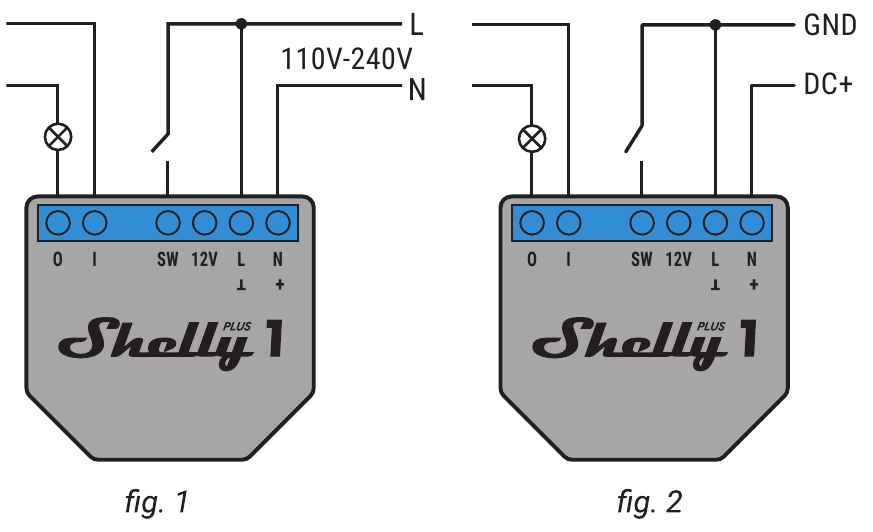

Als u een AC-voeding voor het apparaat gebruikt, sluit u de stroomvoerende draad aan op de apparaataansluiting L en de nuldraad op de N-aansluiting, zoals weergegeven in afb. 1.

Sluit een schakelaar of een knop aan op de Apparaat SW aansluiting en de Stroomvoerende draad.

Als u een 24-48 V DC-voeding (afb. 2) gebruikt, sluit u de DC+-draad aan op de + en de GND-draad op de aansluitingen van het apparaat.

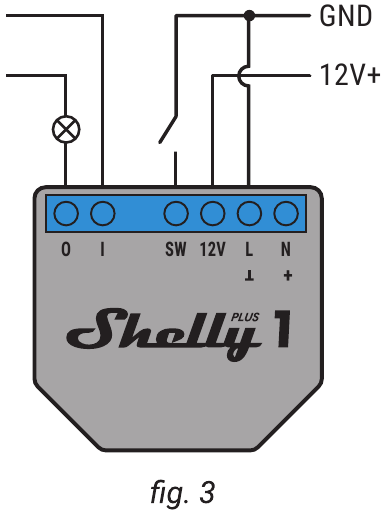

Als u een gestabiliseerde 12 V DC-voeding (afb. 3) gebruikt, sluit u de 12V+-draad aan op de 12V-aansluitinng in plaats van op de +-aansluiting. Sluit de schakelaar aan op de SW-aansluiting en de GND-draad

AANBEVELING:Voor inductieve apparaten die spanningspieken veroorzaken tijdens het in-/uitschakelen, zoals elektromotoren, ventilators, stofzuigers en dergeliijke, moet een RC-snubber (O.1 / 100 1/2 W/ 600 VAC) parallel aan het apparaat worden aangesloten. De RC-snubber kan worden aangeschaft op https://www.shelly.cloud/en/products/shop/rc-snubber.

Eerste inclusie

Als u ervoor kiest om het apparaat te gebruiken met de mobiele applicatie Shelly Smart Control en de cloudservice, vindt u instructies over hoe u het apparaat met de cloud kunt verbinden en bedienen via de app Shelly Smart Control in de gids van de mobiele applicatie.

De mobiele Shelly-applicatie en de Shelly Cloud-service zijn geen voorwaarden voor een goede werking van het apparaat. Dit apparaat kan zelfstandig of met diverse andere domotica platvormen en protocollen worden gebruikt.

Laat kinderen niet spelen met de knoppen/schakelaars die op het apparaat zijn aangesloten. Houd de apparaten voor de afstandsbediening van Shelly (mobiele telefoons, tablets, pc's) uit de buurt van kinderen.

Specificatie

• Afmetingen (HxBxD): 37x42x16 mm / 1,46x1,65xo,63 inch
• Omgevingstemperatuur: -20C tot 40C / -5F tot 105F

• Vochtigheid 30% tot 70% RV
• Max. altitude 2000 m / 6562 ft
• Stroomvoorziening AC: 110-240 V, 50/60 Hz
• Stroomvoorziening DC: 12 V +/- 10%/ 24-48 V
• Elektrieke consumptie: < 1,2 W
• Max. schakelspanning AC: 240 V
• Max. schakelspanninng DC: 30 V
• Max. schakelstroom AC: 15 A
• Max. schakelstroom DC: 10 A
• Potentiaalvrije contacten: Ja
• Overtemperatuurbeveiliging: Ja
• RF-band: 2400-2495 MHz
• Max. RF-vermogen: < 20 dBm
• Wi-Fi-protocol: 802,11 b/g/n
• Wi-Fi-bereik (afhankeliik van de lokale omstandigheden):
  • tot 50 m / 160 ft buiten
  • tot 30 m / 100 ft binnen
• Bluetooth-protocol: 4.2
• Bluetooth-bereigk (afhankeliijk van de lokale omstandigheden):
  • tot 30 m / 100 ft buiten
  • tot 10 m/ 33 ft binnen
• CPU ESP32
• Flash: 4 MB
• Schema's: 20
• Webhooks (URL-acties): 20 met 5 URL's per hook
• Scripting: mJS
• MQTT: Ja

Fabrikant: Shelly Europe Ltd.

Adres: 103 Cherni vrah Blvd, 1407 Sofia, Bulgarije

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Officiële website: https://www.shelly.com

Wijzigingen in de contactinformatie gegevens worden door de fabrikant op de officiële website gepubliceerd.
