Shelly PRO 4PM - 4 Circuit Wi-Fi Relay Switch Handleiding

Lees voor gebruik

Dit document bevat belangrijke technische- en veiligheidsinformatie over het apparaat, het veilige gebruik en de installatie ervan.

Lees, voordat u met de installatie begint, deze handleiding en alle andere documenten die bij het apparaat zijn geleverd zorgvuldig en volledig door. Het niet opvolgen van de installatieprocedures kan leiden tot storingen, gevaar voor uw gezondheid en leven, overtreding van de wet of weigering van wettelijke en/of commerciële garantie (indien van toepassing). Allterco Robotics EOOD is niet verantwoordelijk voor verlies of schade in geval van onjuiste installatie of oneigenlijk gebruik van dit apparaat als gevolg van het niet opvolgen van de gebruikers- en veiligheidsinstructies in deze handleiding.

Productintroductie

Shelly® is een lijn van innovatieve, door een microprocessor beheerde apparaten, die afstandsbediening van elektrische apparaten mogelijk maken via een mobiele telefoon, tablet, pc of domoticasysteem. Shelly® apparaten kunnen zelfstandig werken in een lokaal Wi-Fi-netwerk, of ze kunnen ook worden bediend via cloud-domotica-services. Shelly® apparaten kunnen op afstand worden benaderd, bediend en bewaakt vanaf elke locatie waar de gebruiker internetverbinding heeft, zolang de apparaten zijn verbonden met een Wi-Fi-router en het internet. Shelly® apparaten hebben geïntegreerde webservers, waarmee de gebruiker ze kan aanpassen, bedienen en bewaken. De cloudfunctie kan worden gebruikt als deze is geactiveerd via de webserver van het apparaat of de instellingen in de Shelly Cloud mobiele applicatie. De gebruiker kan zich registreren en toegang krijgen tot Shelly Cloud met behulp van een Android- of iOS-mobiele applicatie, of met een internetbrowser op https://my.shelly.cloud/

Shelly® apparaten hebben twee Wi-Fi-modi: Access Point (AP) en Client Mode (CM). Om in Client Mode te werken, moet een Wi-Fi-router zich binnen het bereik van het apparaat bevinden. Apparaten kunnen rechtstreeks met andere WiFi-apparaten communiceren via het HTTP-protocol. Een API wordt geleverd door Allterco Robotics EOOD.
De gebruiker kan zich registreren en toegang krijgen tot Shelly Cloud met behulp van Android- of iOS-mobiele applicaties, of een internetbrowser en de website: https://my.shelly.cloud/ ;

Beheer uw huis met uw stem

Shelly® apparaten zijn compatibel met Amazon Echo en Google Home-ondersteunde functionaliteiten. Raadpleeg onze stapsgewijze handleiding op: https://shelly.cloud/support/compatibility/

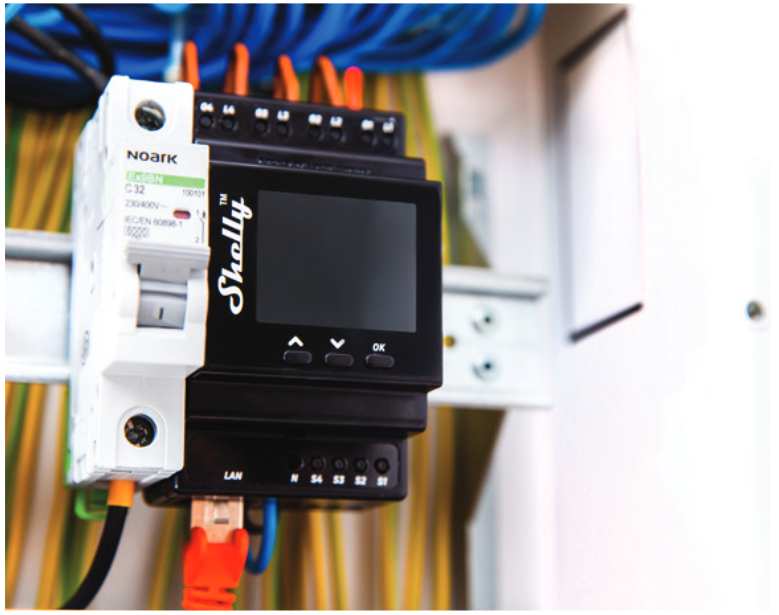

Shelly® Pro Serie

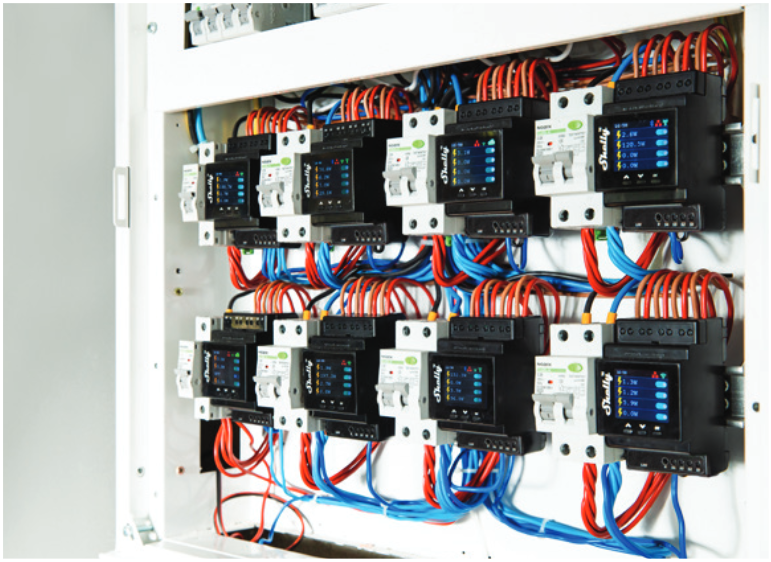

De Shelly® Pro-serie is een lijn apparaten die geschikt zijn voor huizen, kantoren, winkels, fabrieken en andere gebouwen. Shelly® Pro-apparaten zijn DIN-monteerbaar in de zekeringkast en zeer geschikt voor nieuwbouw.

Alle Shelly® Pro-apparaten kunnen worden bediend en bewaakt via Wi-Fi- en LAN-verbindingen. Bluetooth-verbinding kan worden gebruikt voor het inclusieproces. De Shelly® Pro-serie biedt PM-producten voor real-time precieze vermogensmeting.

Legenda:

• N: Neutrale aansluiting / draad
• L: Stroomvoerende (110-240V) aansluiting / draad
• O1, O2, O3, O4: Belastingsuitgangsaansluitingen
• S1, S2, S3, S4: Schakel (ingangs) aansluitingen die O1, O2, O3, O4 bedienen
• LAN: Lokaal netwerk RJ 45-connector

* De kabels die de vier L-aansluitingen verbinden met de 40 A-stroomonderbreker moeten dezelfde lengte hebben!

Installatie-instructies

De Shelly Pro 4PM slimme relais van Allterco Robotics is bedoeld om te worden gemonteerd in een standaard schakelbord op een DIN-rail, naast de stroomonderbrekers om het elektrische vermogen erdoorheen te regelen en te bewaken. Shelly kan werken als een zelfstandig apparaat of als een accessoire voor een domotica-controller.

Gevaar voor elektrocutie. Montage/installatie van het apparaat op het elektriciteitsnet moet met voorzichtigheid worden uitgevoerd door een gekwalificeerd persoon (elektricien).

Gevaar voor elektrocutie. Het monteren van het apparaat op het elektriciteitsnet moet met voorzichtigheid worden uitgevoerd.

Laat kinderen niet spelen met de knop/schakelaar die op het apparaat is aangesloten. Houd de apparaten voor afstandsbediening van Shelly (mobiele telefoons, tablets, pc's) uit de buurt van kinderen.

Gevaar voor elektrocutie. Zelfs als het apparaat is uitgeschakeld, is het mogelijk dat er spanning over de aansluitingen staat. Elke wijziging in de aansluiting van de aansluitingen moet worden uitgevoerd nadat is gecontroleerd of alle lokale stroom is uitgeschakeld/losgekoppeld.

Sluit het apparaat niet aan op apparaten die de aangegeven maximale belasting overschrijden!

Gebruik het apparaat alleen met een elektriciteitsnet en apparaten die voldoen aan alle toepasselijke voorschriften. Een kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten, kan het apparaat beschadigen.

Sluit het apparaat alleen aan op de manier die in deze instructies wordt weergegeven. Elke andere methode kan schade en/of letsel veroorzaken.

Het apparaat mag alleen worden aangesloten op en mag alleen elektrische circuits en apparaten bedienen als ze voldoen aan de respectieve normen en veiligheidsnormen.

Sluit het apparaat aan met behulp van massieve enkeladerige kabels met verhoogde isolatie-hittebestendigheid van niet minder dan PVC T105°C.

Aansluiting op het elektriciteitsnet

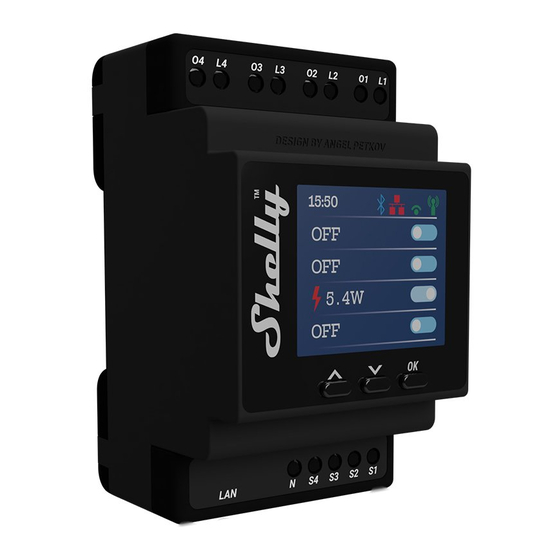

Shelly Pro 4PM relais schakelaar (4 kanaals)

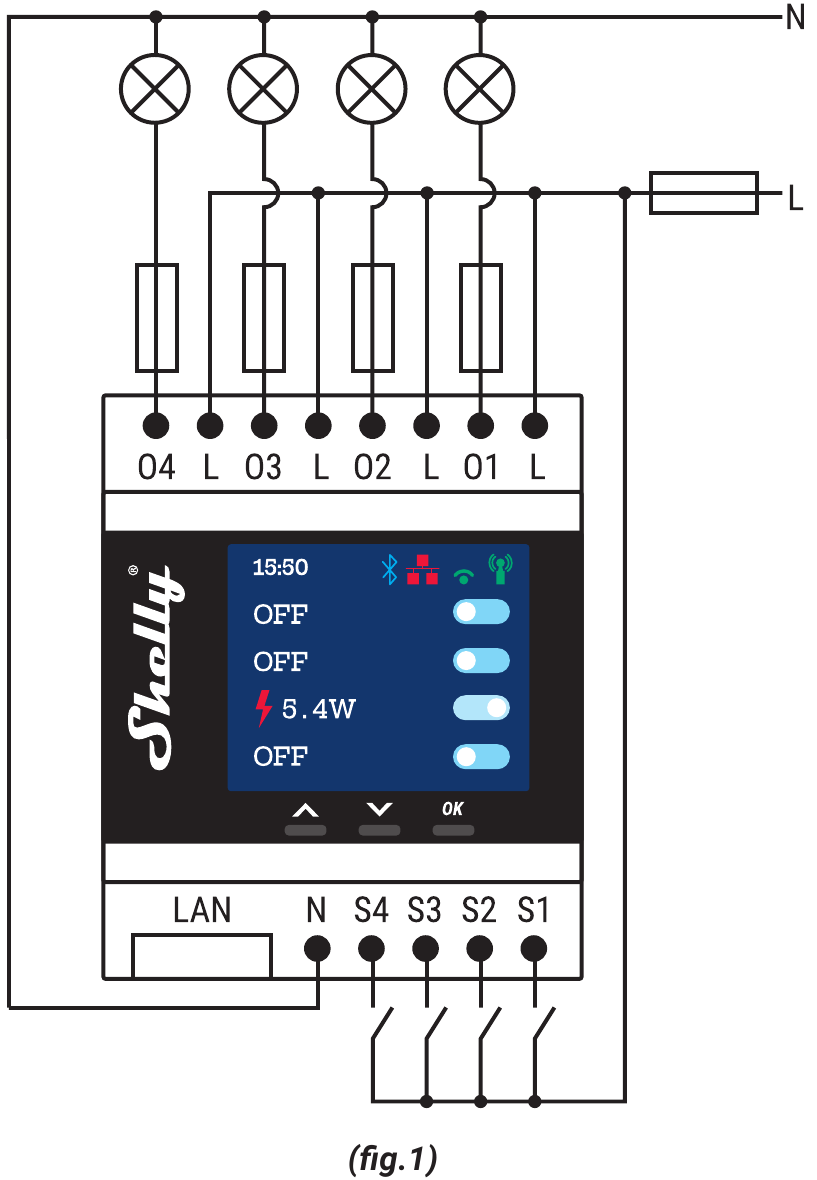

Sluit het relais aan op het elektriciteitsnet en installeer het in het schakelbord zoals weergegeven in het schema (fig. 1) en volg de veiligheidsinstructies. Voordat u het apparaat installeert/monteert, moet u ervoor zorgen dat het elektriciteitsnet is uitgeschakeld (stroomonderbrekers uitgeschakeld) en in overeenstemming is met de veiligheidsnormen.

Controleer voordat u begint of de stroomonderbrekers zijn uitgeschakeld en of er geen spanning op hun aansluitingen staat. Dit kan met een fasemeter of multimeter. Wanneer u zeker weet dat er geen spanning is, kunt u beginnen met het bedraden van het apparaat volgens fig.1. Sluit de 4 belastingscircuits aan op de O1-, O2-, O3-, O4-aansluitingen en de neutrale draad. Gebruik 4 draden met dezelfde lengte om de 4 L-aansluitingen aan te sluiten op de 40 A-stroomonderbreker.
Sluit de neutrale draad aan op de N-aansluiting van het apparaat. Sluit ten slotte de 4 schakelcircuits aan op de S1-, S2-, S3-, S4-ingangsaansluitingen en de 40 A-stroomonderbreker.
Voor inductieve apparaten, die spanningspieken veroorzaken tijdens het inschakelen: elektromotoren, zoals ventilatoren, stofzuigers en dergelijke, moet een RC-snubber (0,1µF / 100Ω / 1/2W / 600V AC) worden aangesloten tussen uitgang en neutraal van het circuit.

Installeer het apparaat niet op een plaats waar het nat kan worden.

Eerste Inclusie

U kunt ervoor kiezen om Shelly® te gebruiken met de Shelly Cloud mobiele applicatie en de Shelly Cloud service. Instructies over het verbinden van uw apparaat met de Cloud en het bedienen ervan via de Shelly App zijn te vinden in de "App handleiding". U kunt zich ook vertrouwd maken met de instructies voor beheer en bediening via de ingebouwde webinterface op 192.168.33.1 in het Wi-Fi-netwerk, dat door het apparaat is gemaakt.

Specificatie

• Voeding: 110-240V; 50/60Hz AC
• Maximale stroom per kanaal: 16A
• Totale max. stroom van alle uitgangen: 40 A
• Omgevingstemperatuur: 0°C - 40°C
• Frequentie: 2412-2472 МHz; (Max. 2483 MHz)
• Operationeel bereik (afhankelijk van lokale constructie):
  • tot 50 m buitenshuis,
  • tot 30 m binnenshuis
• Afmetingen (HxBxL): 57,5x53,4x90 mm
• Elektrisch verbruik: < 4 W
• Montage - DIN-rail
• Wi-Fi - JA
• Bluetooth - v.4.2
• Basic/EDR: JA
• Bluetooth-modulatie: GFSK, π/4-DQPSK, 8-DPSK
• Bluetooth-frequentie TX/RX - 2402 - 2480MHz
• RF-uitgang Wi-Fi: 13.83 dBm
• RF-uitgang Bluetooth: 4.97 dBm
• LAN - JA
• Radiosignaalvermogen: 1mW
• Radioprotocol: Wi-Fi 802.11 b/g/n
• Temperatuurbeveiliging - JA
• Scripting (mjs) - JA
• MQTT - JA
• CoAP - Nee
• URL Acties - 20
• Planning - 50
• Add-on ondersteuning - Nee
• CPU - ESP32
• Flash - 8MB
• Voldoet aan EU-normen: RED 2014/53/EU; LVD 2014/35/EU; EMC 2014/30/EU; RoHS2 2011/65/EU

Weergave

Startscherm - Toont de status van het circuit (aan/uit), het huidige stroomverbruik en de verbindingsstatus. Door op de "OK"-knop te drukken en deze een paar seconden ingedrukt te houden, kunt u naar het menu gaan. Van daaruit kunt u selecteren met de pijltjestoetsen en op "OK" drukken:

• Hoofdmenu - door op de "OK"-knop te drukken keert u terug naar het startscherm
• Netwerk - instellen aan/uit:
  • Wi-Fi
  • Ethernet (LAN)
  • Bluetooth
• Status - status van het apparaat
• Onderhoud
  • Wi-Fi reset
  • Fabrieksreset
  • Herstarten

Technische informatie

• Bediening via Wi-Fi vanaf een mobiele telefoon, pc, domoticasysteem of een ander apparaat dat HTTP- en/of UDP-protocol ondersteunt.
• Microprocessorbeheer.
• Bedienbare elementen: 4 elektrische circuits/apparaten.
• Bedieningselementen: 4 relais.
• Shelly Pro 4PM kan worden bediend met externe knoppen/schakelaars.

Verklaring van overeenstemming

Hierbij verklaart Allterco Robotics EOOD dat het type radioapparatuur Shelly Pro 4PM in overeenstemming is met Richtlijn 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres https://shelly.cloud/knowledge-base/devices/shelly-pro-4pm/

Fabrikant: Allterco Robotics EOOD
Adres: Bulgarije, Sofia, 1407, 103 Cherni vrah Blvd.
Tel.: +359 2 988 7435
E-mail: support@shelly.cloud
Web: http://www.shelly.cloud

Wijzigingen in de contactgegevens worden door de fabrikant gepubliceerd op de officiële website van het apparaat
http://www.shelly.cloud
Alle rechten op het handelsmerk Shelly® en andere intellectuele rechten die aan dit apparaat zijn verbonden, behoren toe aan Allterco Robotics EOOD.
