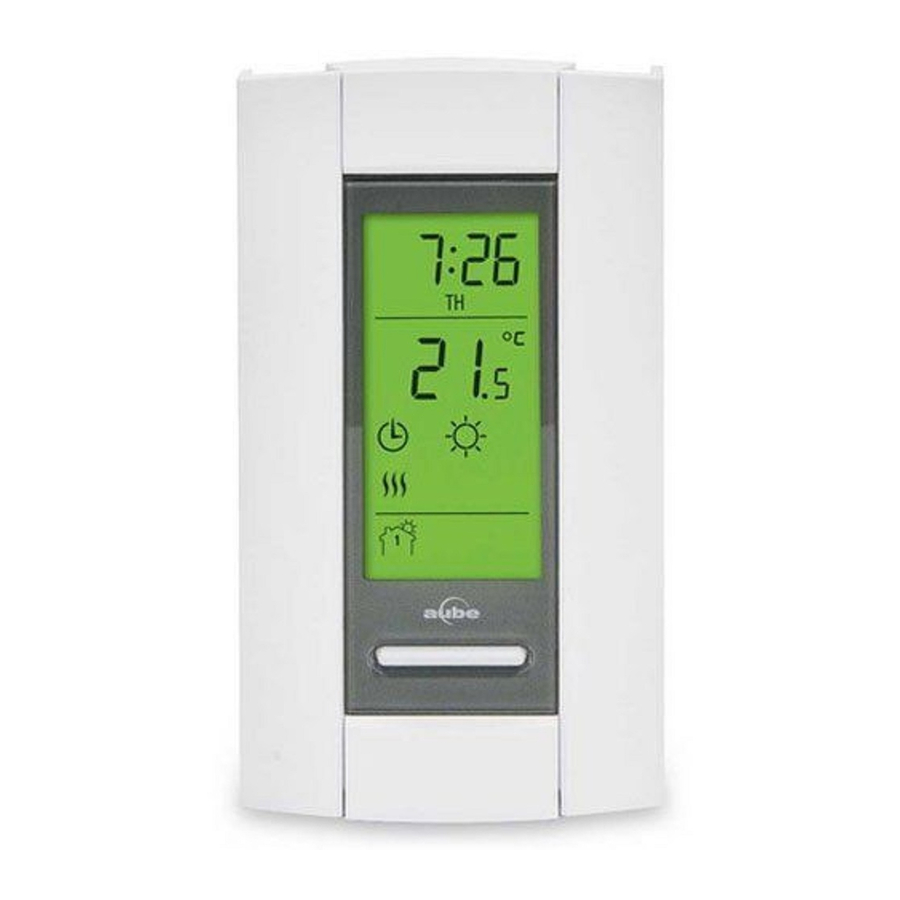

Aube Programmeerbare Thermostaat TH115 A/F/AF Handleiding

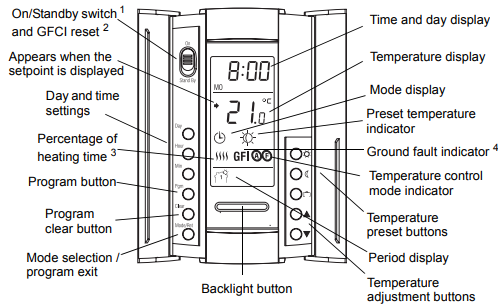

Beschrijving

De TH115 programmeerbare thermostaten van Aube hebben drie temperatuurregelmodi:

A-modus: regelt de omgevingstemperatuur
F-modus: regelt de vloertemperatuur met behulp van een externe temperatuursensor
AF-modus: regelt de omgevingstemperatuur; handhaaft de vloertemperatuur binnen de gewenste grenzen met behulp van een externe temperatuursensor

¹ Plaats de schakelaar in de Standby-stand om de stroom naar de verwarming uit te schakelen wanneer deze niet in gebruik is (bijv. in de zomer). Dit heeft geen invloed op de tijd- en temperatuurinstellingen.

² Als uw thermostaat is geïnstalleerd op een stroombasis die is uitgerust met een aardlekbeveiliging, schakelt u de thermostaat naar Standby en terug naar On om de aardlekbeveiliging te resetten.

³ De thermostaat geeft het percentage verwarmingstijd weer dat nodig is om de gewenste temperatuur te handhaven. Bijvoorbeeld, wordt weergegeven wanneer de verwarming 40 procent van de tijd is geactiveerd.

Display
% of heating time	1 to 24%	25 to 49%	50 to 74%	75 to 99%	100%

⁴ GFI verschijnt wanneer de aardlekbeveiliging is geactiveerd.

Configuratie

Sommige thermostaatconfiguraties kunnen worden gewijzigd via schakelaars aan de achterkant van de voorplaat (controlemodule).

Standaard (fabrieks) instellingen bevinden zich in de grijze cellen.

1. Early Start kan alleen worden gebruikt in de automatische modus. Wanneer deze functie is ingeschakeld, berekent de thermostaat de optimale tijd om te beginnen met verwarmen om de gewenste temperatuur op de ingestelde tijd te bereiken. De thermostaat beoordeelt de starttijd dagelijks opnieuw op basis van de resultaten van de vorige dag.
2. Om de F-modus te selecteren, plaatst u de schakelaar in de F-positie. Om de AF-modus te selecteren, plaatst u de schakelaar in de AF-positie en zorgt u ervoor dat de externe temperatuursensor is aangesloten op de thermostaat. Om de A-modus te selecteren, plaatst u de schakelaar in de AF-positie en zorg ervoor dat de externe temperatuursensor NIET is aangesloten op de thermostaat.

Installatie

1. Raadpleeg de installatie-instructies van de stroombasis.
2. Plaats de lipjes aan de bovenkant van de controlemodule in de sleuven aan de bovenkant van de stroombasis.
3. Zet de controlemodule vast met de borgschroef onder de basis.

LET OP: Houd de ventilatieopeningen van de thermostaat te allen tijde schoon en vrij.

Klok- en daginstelling

1. Druk op de knop Hour (Uur) om het uur in te stellen.
2. Stel de knop Min (Minuut) in om de minuten in te stellen.
3. Stel de knop Day (Dag) in om de dag in te stellen.
4. Druk op Mode/Ret om af te sluiten.

Zomertijd

De thermostaat kan zijn klok automatisch aanpassen bij de omschakeling van de zomertijd. Wanneer deze functie is ingeschakeld (On), schakelt de thermostaat over naar de zomertijd op de tweede zondag van maart en naar de normale tijd op de eerste zondag van november.

LET OP: De functie is uitgeschakeld (standaardinstelling) wanneer de klok zijn instelling verliest.

1. Houd de knop Day (Dag) (3 seconden) ingedrukt totdat DLS op het scherm verschijnt.

2. Druk op de om te schakelen tussen On (ingeschakeld) en Off (uitgeschakeld).
3. Druk kort op de knop Day (Dag). De jaarinstelling wordt weergegeven.

4. Druk op de om het huidige jaar in te stellen.
5. Druk kort op de knop Day (Dag). De maandinstelling wordt weergegeven.

6. Druk op de om de huidige maand in te stellen.
7. Druk kort op de knop Day (Dag). De datuminstelling wordt weergegeven.

8. Druk op de om de huidige datum in te stellen.
9. Druk op Mode/Ret om af te sluiten.

Achtergrondverlichting

Het display licht 12 seconden op wanneer op de achtergrondverlichtingsknop wordt gedrukt.
Wanneer op een van de knoppen wordt gedrukt, licht het display ook 12 seconden op. De ingestelde temperatuur verschijnt 5 seconden, waarna de werkelijke (gemeten) temperatuur wordt weergegeven.

Temperatuuraanpassing

Insteltemperatuur

De thermostaat geeft normaal gesproken de werkelijke (gemeten) temperatuur weer. Om de instelwaarde te bekijken, drukt u eenmaal op een van de knoppen. De instelwaarde verschijnt gedurende de volgende 5 seconden.

Om de instelwaarde te wijzigen, drukt u op een van de knoppen totdat de gewenste temperatuur wordt weergegeven. Om sneller te scrollen, houdt u de knop ingedrukt.

Vooraf ingestelde temperaturen

De thermostaat heeft 3 vooraf ingestelde temperaturen:

Comforttemperatuur
Economische temperatuur
Vakantietemperatuur

Om een vooraf ingestelde temperatuur te gebruiken, drukt u op de bijbehorende knop. Het bijbehorende pictogram , of wordt weergegeven.

De volgende tabel toont het beoogde gebruik en de standaardinstelling van elk van de vooraf ingestelde temperaturen.

Icoon	Beoogd gebruik	A/AF modi	F modus
	Comfort (wanneer thuis)	21°C (70°F)	28°C (82°F)
	Economisch (wanneer geslapen of afwezig van huis)	17°C (63°F)	20°C (68°F)
	Vakantie (tijdens langdurige afwezigheid)	10°C (50°F)	10°C (50°F)

Om een vooraf ingestelde temperatuur op te slaan:

1. Stel de gewenste temperatuur in met behulp van de knoppen.
2. Houd de bijbehorende knop ingedrukt totdat het bijbehorende pictogram wordt weergegeven.

Vloertemperatuurgrenzen (alleen AF-modus)

LET OP: Om schade aan uw vloer te voorkomen, dient u de aanbevelingen van uw vloerleverancier met betrekking tot de vloertemperatuurgrenzen op te volgen.

De minimum- en maximumvloertemperatuurgrenzen zijn standaard 5°C (41°F) en 28°C (82°F). Om deze limieten te wijzigen, gaat u als volgt te werk:

1. Schakel de thermostaat naar Standby.
2. Houd de knop ingedrukt.
3. Schakel de thermostaat terug naar On.
4. Laat de knop los wanneer de minimumtemperatuurgrens (FL:LO) verschijnt.

5. Stel de minimumtemperatuurgrens in met behulp van de knoppen.
6. Druk op de knop om de maximumtemperatuurgrens (FL:HI) weer te geven.

7. Stel de maximumtemperatuurgrens in met behulp van de knoppen.
8. Druk op Mode/Ret om af te sluiten.

Werkingsmodi

De thermostaat heeft 3 werkingsmodi.

Automatische Modus

De thermostaat volgt het geprogrammeerde schema. Om de thermostaat in deze modus te plaatsen, drukt u op Mode/Ret totdat wordt weergegeven. De gegevens van de huidige periode van het schema worden ook weergegeven.

Tijdelijke Bypass
Als u de ingestelde temperatuur wijzigt (door op de , of knop te drukken) wanneer de thermostaat in de automatische modus staat, wordt de nieuwe temperatuur gebruikt tot het begin van de volgende periode. knippert tijdens de bypass. U kunt de bypass annuleren door op Mode/Ret te drukken.

Geprogrammeerd Schema
Het schema bestaat uit 4 perioden per dag, wat een typische weekdag vertegenwoordigt. U kunt de thermostaat programmeren om de perioden over te slaan die niet van toepassing zijn op uw situatie. U kunt bijvoorbeeld de perioden 2 en 3 overslaan voor het weekend.

Periode	Beschrijving	Geassocieerde temperatuurinstelling
	Wakker worden
	Niet thuis
	Thuis komen
	Slapen

De Comfort ( ) temperatuur wordt gebruikt in perioden 1 en 3 en de Economy ( ) temperatuur wordt gebruikt in perioden 2 en 4. Wanneer de periode bijvoorbeeld verandert van 1 naar 2, verandert de ingestelde waarde automatisch van Comfort ( ) temperatuur naar Economy ( ) temperatuur.

U kunt een ander programma hebben voor elke dag van de week; d.w.z. elke periode kan op een ander tijdstip beginnen voor elke dag van de week. De thermostaat is geprogrammeerd met het volgende schema.

Periode	Instelling	MA	DI	WO	DO	VR	ZA	ZO
		6:00	6:00	6:00	6:00	6:00	6:00	6:00
		8:30	8:30	8:30	8:30	8:30	--:--	--:--
		17:00	17:00	17:00	17:00	17:00	--:--	--:--
		23:00	23:00	23:00	23:00	23:00	23:00	23:00

Om het schema te wijzigen:

1. Druk op Pgm om naar de programmeermodus te gaan. Periode 1 is geselecteerd.
2. Druk op Day (Dag) om de te programmeren dag te selecteren (houd 3 seconden ingedrukt om de hele week te selecteren).
3. Druk op Hour (Uur) en Min (Minuut) om de starttijd van de geselecteerde periode in te stellen, of druk op Clear (Wissen) als u de periode wilt overslaan (--:-- wordt weergegeven).
   OPMERKING: Als u slechts 2 perioden wilt gebruiken, stel dan perioden "1 en 4" of perioden "2 en 3" in. Vroegtijdige start werkt niet als u perioden "1 en 2" of perioden "3 en 4" instelt.
4. Druk op Pgm om een andere periode te selecteren, of druk op Day (Dag) om een andere dag te selecteren. Herhaal vervolgens stap 3.
5. Druk op Mode/Ret om de programmeermodus te verlaten.

OPMERKING: Als er 60 seconden lang geen knop wordt ingedrukt, verlaat de thermostaat automatisch de programmeermodus.

Handmatige Modus

Het geprogrammeerde schema wordt niet gebruikt. De temperatuur moet handmatig worden ingesteld. Om de thermostaat in deze modus te plaatsen:

1. Druk op Mode/Ret totdat wordt weergegeven.
2. Stel de temperatuur in met de , of knop.

Vakantiemodus

In deze modus is de thermostaat ingesteld op de vakantietemperatuur. Er zijn twee manieren om de thermostaat in de vakantiemodus te plaatsen:

Door op de knop op de thermostaat te drukken. Wanneer de vakantiemodus is geactiveerd met behulp van de knop, verschijnt het pictogram op het scherm zonder te knipperen.
Vanuit een Aube-telefooncontroller (CT240/CT241) of een ander afstandsbedieningsapparaat dat is uitgerust met een potentiaalvrij contact als uw basisstation is uitgerust met de ECONO-ingang. Wanneer het contact sluit, wordt de vakantiemodus geactiveerd en knippert het pictogram op het scherm. Alle knoppen op de thermostaat zijn vergrendeld. Wanneer het contact opent, keert de thermostaat terug naar de vorige modus.

OPMERKING: Wanneer de vakantiemodus wordt geactiveerd met behulp van een afstandsbedieningsapparaat, kan deze alleen worden gedeactiveerd met behulp van het apparaat.

Foutmeldingen

De gemeten temperatuur ligt onder het weergavebereik van de thermostaat. Verwarming is geactiveerd.

De gemeten temperatuur ligt boven het weergavebereik van de thermostaat. Verwarming is gedeactiveerd.

Controleer de thermostaat- en sensorverbindingen.

Technische Specificaties

Voeding: Raadpleeg de installatiehandleiding van het basisstation.
Weergavebereik: 0°C tot 70°C (32°F tot 158°F)
Omgevingstemperatuur instelbereik (A/AF modi): 5°C tot 30°C (40°F - 86°F)
Vloertemperatuur instelbereik (F modus): 5°C tot 40°C (40°F - 104°F)
Vloerlimietbereik (AF modus): 5°C tot 40°C (40°F - 104°F)
Weergave resolutie: 0.5°C (1°F)
Bedrijfstemperatuur: 0°C tot 50°C (32°F tot 120°F)
Opslagtemperatuur: -20°C tot 50°C (-4°F tot 120°F)
Lengte verwarmingscyclus: Raadpleeg de installatiehandleiding van het basisstation
Data backup: In het geval van een stroomstoring worden de meeste instellingen opgeslagen. Alleen de tijd moet opnieuw worden ingesteld als de stroomstoring langer duurt dan 6 uur. De thermostaat keert terug naar de modus die actief was vóór de stroomstoring.

Garantie

Aube garandeert dat dit product, exclusief batterij, vrij is van defecten in vakmanschap of materialen, bij normaal gebruik en service, gedurende een periode van drie (3) jaar vanaf de datum van aankoop door de consument. Indien op enig moment tijdens de garantieperiode wordt vastgesteld dat het product defect is of niet goed functioneert, zal Aube het repareren of vervangen (naar keuze van Aube).
Als het product defect is,
(i) retourneer het, met een verkoopfactuur of ander gedateerd aankoopbewijs, naar de plaats waar u het hebt gekocht, of
(ii) neem contact op met Aube. Aube zal bepalen of het product moet worden geretourneerd, of dat er een vervangend product naar u kan worden verzonden.
Deze garantie dekt geen verwijderings- of herinstallatiekosten. Deze garantie is niet van toepassing als Aube aantoont dat het defect of de storing is veroorzaakt door schade die is ontstaan terwijl het product in het bezit was van een consument.
De enige verantwoordelijkheid van Aube is om het product te repareren of te vervangen binnen de hierboven vermelde voorwaarden. AUBE IS NIET AANSPRAKELIJK VOOR ENIG VERLIES OF SCHADE VAN WELKE AARD DAN OOK, INCLUSIEF ENIGE INCIDENTELE OF GEVOLGSCHADE DIE DIRECT OF INDIRECT VOORTVLOEIT UIT ENIGE SCHENDING VAN ENIGE GARANTIE, EXPLICIET OF IMPLICIET, OF ENIG ANDER FALEN VAN DIT PRODUCT. Sommige provincies, staten of regio's staan de uitsluiting of beperking van incidentele of gevolgschade niet toe, dus deze beperking is mogelijk niet op u van toepassing.
DEZE GARANTIE IS DE ENIGE EXPLICIETE GARANTIE DIE AUBE OP DIT PRODUCT GEEFT. DE DUUR VAN ENIGE IMPLICIETE GARANTIES, INCLUSIEF DE GARANTIES VAN VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL, IS HIERBIJ BEPERKT TOT DE DUUR VAN DRIE JAAR VAN DEZE GARANTIE. Sommige provincies, staten of regio's staan geen beperkingen toe op de duur van een impliciete garantie, dus de bovenstaande beperking is mogelijk niet op u van toepassing.
Deze garantie geeft u specifieke wettelijke rechten, en u kunt andere rechten hebben die van provincie, staat of regio tot regio verschillen.

Klantenservice

Voor vragen over productinstallatie of -gebruik kunt u contact met ons opnemen via:

705 Montrichard
Saint-Jean-sur-Richelieu, Quebec
J2X 5K8
Canada
Tel.: (450) 358-4600
Toll-free: 1-800-831-AUBE
Fax: (450) 358-4650
E-mail: aube.service@honeywell.com

Voor meer informatie over onze producten kunt u ons bezoeken op: www.aubetech.com

PB112 Installatie-instructies

Onderdelen

1. Eén (1) stroomvoet
2. Twee (2) schroeven
3. Vier (4) soldeerloze connectoren voor koperdraden
   NOTE: Speciale CO/ALR soldeerloze connectoren moeten worden gebruikt voor het aansluiten van aluminium geleiders.
   Optie
4. Eén (1) AC112-01 vloersensor (apart besteld; alleen vereist voor vloerverwarmingstoepassingen)

Richtlijnen

Schakel de stroom naar het verwarmingssysteem uit bij het hoofdverdeelbord om elektrische schokken te voorkomen. De installatie moet worden uitgevoerd door een elektricien.
NOTE: Deze stroomvoet moet worden gebruikt met een thermostaat die werkt op 15-minuten cycli.
Hoogspanningsthermostaten moeten op een elektriciteitskast worden geïnstalleerd.
De volgende richtlijnen zijn niet nodig voor vloerverwarmingstoepassingen:
Kies voor een nieuwe installatie een locatie ongeveer 1,5 m boven de vloer en aan een binnenmuur.
De thermostaat moet op een binnenmuur worden geïnstalleerd, gericht op het verwarmingssysteem.
Vermijd locaties met tocht (bovenkant van de trap, luchtuitlaat), dode luchtplekken (achter een deur), direct zonlicht of verborgen schoorstenen of kachelpijpen.

Procedure

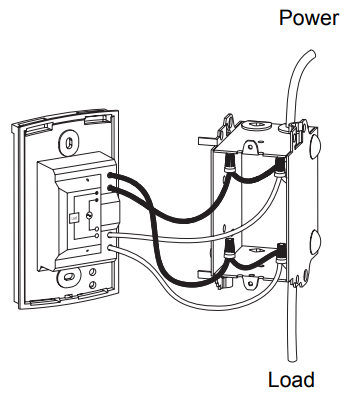

Figuur 1

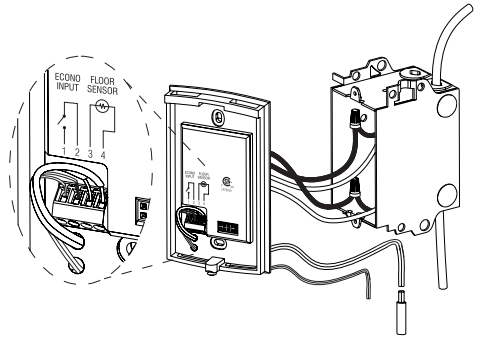

Figuur 2

1. Sluit de draden van de stroomvoet aan op de stroomtoevoer en de belasting met behulp van soldeerloze connectoren voor koperdraden (figuur 1).
2. Voor vloerverwarmingstoepassingen steekt u de draden van de vloersensor door een van de twee gaten onder de terminals (figuur 2) en sluit u de draden aan op de terminals 3 en 4 (geen polariteit).
   NOTE: De draden moeten langs de terminals lopen en er niet overheen gaan. De draad mag geen verwarmingsdraden kruisen en mag niet direct op een verwarmingsdraad of ernaast worden geplaatst. Voor de beste prestaties moet de sensorprobe in het midden tussen de draden in de mat worden geplaatst.

   Deze stroomvoet heeft geen ingebouwd aardlekbeveiligingsapparaat. Daarom moet u voor vloerverwarmingstoepassingen een afzonderlijk aardlekbeveiligingsapparaat installeren op het hoofdverdeelbord. Neem contact op met uw geautoriseerde Aube-vertegenwoordiger als u een thermostaat nodig heeft met een ingebouwd aardlekbeveiligingsapparaat.
3. Als u een afstandsbediening wilt gebruiken, zoals de CT240 of CT241, steekt u de kabel (gebruik flexibele draden van 18 tot 22 gauge) in een van de twee gaten onder het klemmenbord en sluit u deze aan op de terminals 1 en 2 van de basis (figuur 2).
4. Duw de overtollige lengte van de hoogspanningsdraden terug in de elektriciteitskast.
5. Bevestig de stroomvoet aan de elektriciteitskast met behulp van de meegeleverde schroeven.
6. Stel indien nodig de configuratieschakelaars in op de controlemodule (raadpleeg de gebruikershandleiding van de controlemodule).
7. Installeer de controlemodule op de basis.
8. Schakel de stroom naar het verwarmingssysteem in.

Technische specificaties

Opslag: -4°F tot 120°F (-20°C tot 50°C)
Ingang afstandsbediening (ECONO): vereist een potentiaalvrij contact
Afmeting (H • B • D): 4.89 x 2.76 x 0.91 in. (124 x 70 x 23 mm)
Certificeringen:
