Aube Technologies TH209 - Handleiding elektronische thermostaat

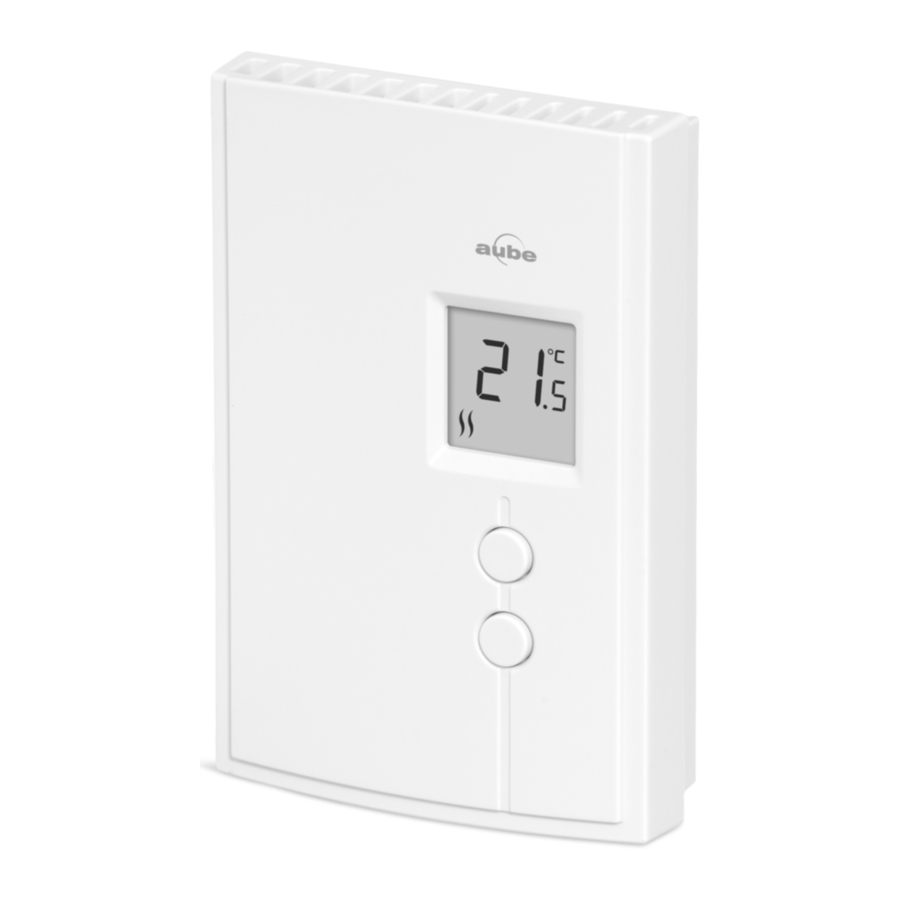

Beschrijving

Deze thermostaat kan worden gebruikt om een elektrisch verwarmingssysteem te regelen, zoals een plintverwarming, een stralingsvloer, een stralingsplafond of een convector. De thermostaat KAN NIET worden gebruikt met:

• een resistieve belasting onder 0,83 A
• een resistieve belasting boven 8,3 A
• een systeem dat wordt aangedreven door een contactor of een relais (inductieve belasting)
• een geforceerd luchtverwarmingssysteem (bijv.: geforceerde luchtconvector)
• een centrale verwarming

GELEVERDE ONDERDELEN

• Eén (1) thermostaat
• Twee (2) 6-32 montageschroeven
• Twee (2) soldeerloze connectoren

Installatie

SCHAKEL DE STROOM VAN HET VERWARMINGSSYSTEEM UIT IN HET HOOFDSTROOMPANEEL OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

Draai de schroef los waarmee de frontplaat aan de basis is bevestigd. De schroef kan niet volledig worden verwijderd en blijft op de basis vastzitten. Verwijder de frontplaat van de basis door de onderste helft eraf te trekken.

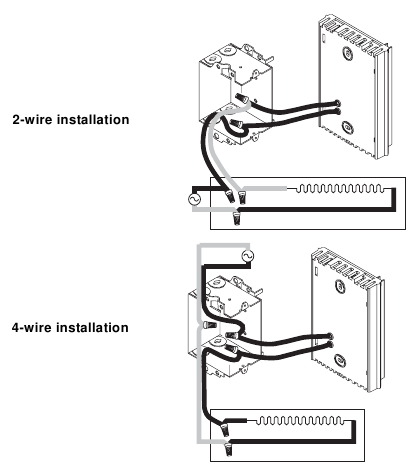

Sluit een van de thermostaatdraden aan op de draad van de verwarming (belasting) en de andere op de stroomdraad met behulp van soldeerloze connectoren voor koperdraden. (De thermostaatdraden zijn niet-gepolariseerd; elke draad kan worden aangesloten op de belasting of op de stroomvoorziening.)

OPMERKING: Alle kabels en aansluitingen moeten voldoen aan de lokale elektrische voorschriften. Speciale CO/ALR soldeerloze connectoren moeten worden gebruikt bij aansluiting op aluminium geleiders.

Installeer de basis op een elektriciteitsdoos.

Plaats de frontplaat terug op de basis en zet deze vast met de schroef.

OPMERKING: Houd de ventilatieopeningen van de thermostaat te allen tijde schoon en vrij.

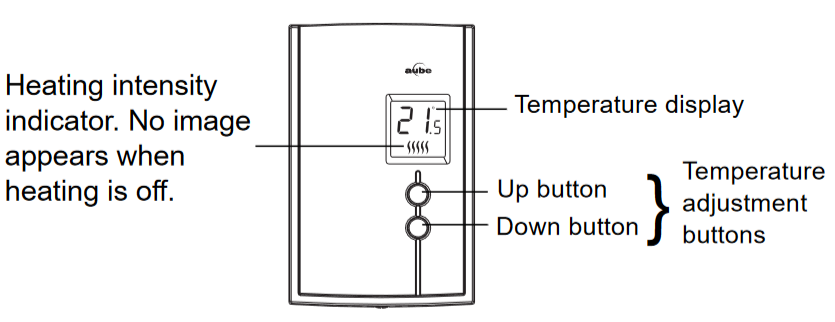

De temperatuurweergave selecteren

Om de temperatuurweergave te selecteren:

1. Druk drie seconden op de knoppen Up (Omhoog) en Down (Omlaag). De momenteel gebruikte indeling wordt op het scherm aangegeven.
2. Druk op de knop Up (Omhoog) of Down (Omlaag) om de indeling te wijzigen.
3. Druk één seconde op de knoppen Up (Omhoog) en Down (Omlaag) (of wacht één minuut) om terug te keren naar de normale weergave.

Temperatuurweergave en -instelling

De thermostaat geeft normaal gesproken de actuele (omgevings)temperatuur weer.

• Om de ingestelde temperatuur te bekijken, drukt u eenmaal op een van de knoppen voor temperatuuraanpassing. De ingestelde waarde wordt 5 seconden weergegeven. Het icoonverschijnt tijdens de weergave van de ingestelde waarde.
• Om de ingestelde temperatuur te wijzigen, drukt u op de juiste knop totdat de gewenste waarde wordt weergegeven.

Stroomuitval

Tijdens een stroomuitval wordt de ingestelde waarde in het geheugen opgeslagen. U hoeft de temperatuur niet aan te passen wanneer de stroom terugkeert.

Specificaties

• Voeding: 120/240 VAC, 50/60 Hz
• Minimale belasting:
  0,83 A (alleen resistief)
  200 W @ 240 VAC
  100 W @ 120 VAC
• Maximale belasting:
  8,3 A (alleen resistief)
  2000 W @ 240 VAC
  1000 W @ 120 VAC
• Weergavebereik: 0°C tot 50°C (32°F tot 122°F)
• Instelbereik: 5°C tot 30°C (40°F tot 85°F)
• Opslag: -20°C tot 50°C (-4°F tot 120°F)
• Lengte verwarmingscyclus: 15 seconden
• Goedkeuring:

Probleemoplossing

Technische ondersteuning

705 Montrichard
Saint-Jean-sur-Richelieu, Quebec
J2X 5K8
Canada
Tel.: (450) 358-4600
Tolvrij: 1-800-831-AUBE
Fax: (450) 358-4650
Email: aube.service@honeywell.com

Ga voor meer informatie over onze producten naar www.aubetech.com
