Aube Technologies TH111GFCI-NP - Thermostaat Handleiding

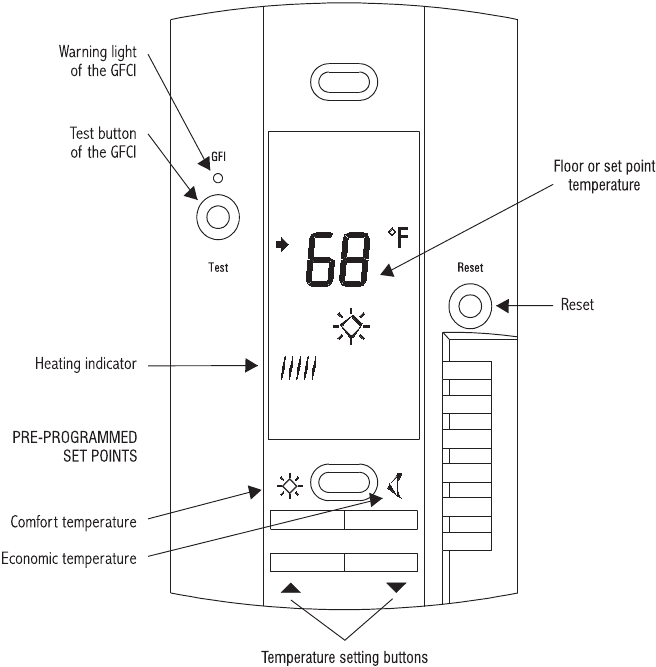

SAMENVATTING

OPTIES SELECTIE

Aan de achterkant van de thermostaat bevindt zich een keuzeschakelaar om uw voorkeuren in te stellen.

Temperatuur in °C of °F.

TEMPERATUUR INSTELLEN

Druk één keer op of om de ingestelde temperatuur op het display te zien verschijnen. Elke volgende keer dat u drukt, wordt de ingestelde temperatuur met één graad gewijzigd.

DE (COMFORT) INGESTELDE TEMPERATUUR VASTLEGGEN

Selecteer de gewenste ingestelde temperatuur met behulp van de of knop. Druk op de knop (2 tot 3 seconden) totdat het pictogram op het display verschijnt.

DE (ECONOMISCHE) INGESTELDE TEMPERATUUR VASTLEGGEN

Selecteer de gewenste ingestelde temperatuur met behulp van de of knop. Druk op de knop (2 tot 3 seconden) totdat het pictogram op het display verschijnt.

DE (VAKANTIE) INGESTELDE TEMPERATUUR VASTLEGGEN

Om de vakantietemperatuur te programmeren, selecteert u de gewenste graad met behulp van de knoppen en drukt u tegelijkertijd op de en knoppen totdat het pictogram wordt weergegeven (ongeveer 3 seconden).

AARDLEKSCHAKELAAR (GFCI) CONTROLEREN

Pas de ingestelde temperatuur aan totdat de verwarmingsindicator (vlammen) op het display verschijnt. Druk op de TEST knop. De test is doorslaggevend als het waarschuwingslampje (GFCI) op de thermostaat AAN is en de stroom naar de belasting is uitgeschakeld (de vlammen blijven wel op het display staan). Als deze gebeurtenissen niet plaatsvinden, controleer dan de installatie. Druk op de RESET knop om de GFCI te resetten.

INSTALLATIE

Meegeleverde onderdelen:

Eén (1) TH111GFCI-NP (120 VAC) thermostaat
Twee (2) 6-32 schroeven
Vier (4) Soldeerloze connectoren (voor koperdraad)
Eén (1) Temperatuursensor met een verlengstuk van 15 voet

SCHAKEL DE STROOM NAAR HET VERWARMINGSSYSTEEM UIT BIJ HET HOOFDBEDIENINGSPANEEL OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN. HOUD DE LUCHTROOSTERS VAN DE THERMOSTAAT SCHOON EN VRIJ VAN OBSTRUCTIES.

Deze thermostaat moet worden geïnstalleerd door een elektricien of ervaren technicus. De thermostaat moet worden gebruikt met een stroomonderbreker of zekering.

Deze thermostaat is ontworpen om elektrische vloerverwarmingssystemen te regelen. De resistieve belasting mag niet meer dan 2000 watt @ 120 VAC (16,7 A) bedragen. De thermostaat is uitgerust met een aardlekschakelaar (GFCI) en daarom is de isolatie van de lijn en belasting vereist voor de werking. De polariteit van de lijnverbinding moet worden gerespecteerd. Tijdens een aardfout wordt alleen de stroom in de zwarte draad van de belasting afgesneden van de 120 V-lijn. Sluit de thermostaat aan zoals weergegeven in het diagram.

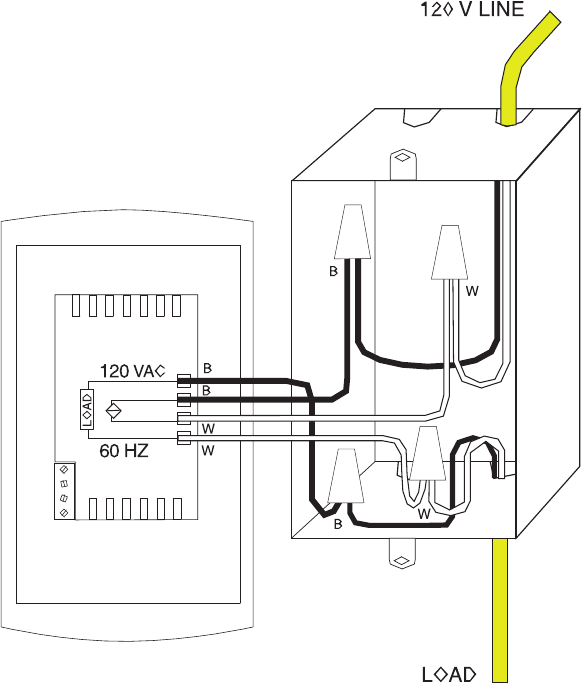

DRADEN AANSLUITEN EN THERMOSTAAT MONTEREN

Sluit de achterste thermostaatdraden aan op de voeding en op de belasting met behulp van soldeerloze connectoren voor koperdraden. Zie schematisch diagram.

Duw de overtollige draad terug in de elektriciteitskast om interferentie met de thermostaat te voorkomen. Zet de thermostaat vast met twee (2) 6-32 schroeven van 1 1/4 inch lang. Zodra de thermostaat correct is geïnstalleerd, zet u de stroom terug op het verwarmingssysteem.

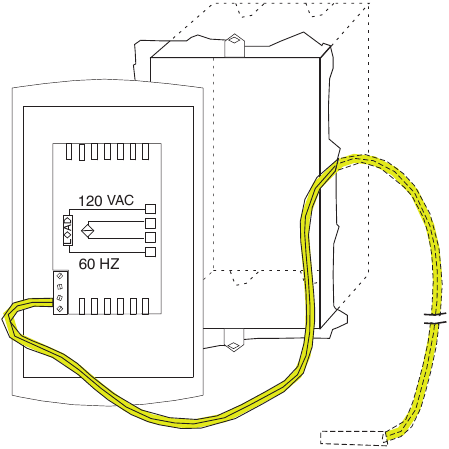

TEMPERATUURSENSORDRAAD AANSLUITEN

Sluit de sensordraad aan op de twee onderste schroeven van het klemmenblok aan de achterkant van de thermostaat (er hoeft geen polariteit te worden gerespecteerd). De draad moet buiten de elektriciteitskast passeren en de muur naar beneden volgen naar de vloer. De meetsonde moet in een representatief warmtegebied worden geplaatst voor maximale systeemprestaties. De meetsonde moet in het midden tussen de draden in de mat worden geplaatst. De sondedraad mag geen verwarmingsdraden kruisen en de temperatuursensor mag niet direct of naast een verwarmingsdraad liggen.

DE TEMPERATUURSCHAAL IN °C (CELSIUS) OF °F (FAHRENHEIT) KIEZEN OM OP HET DISPLAY TE VERSCHIJNEN

Zet de temperatuurschakelaar aan de achterkant van de thermostaat op °C of °F volgens uw voorkeuren.

INSCHAKELEN

Om de thermostaat in te schakelen:

Wanneer de stroom voor de eerste keer wordt ingeschakeld, moet het display de tijd 00:00, de vloertemperatuur en het handmatige modus pictogram () weergeven. Andere informatie kan op het display verschijnen als de installatie defect is of niet voldoet aan de instructies. Het waarschuwingslampje (GFI) moet uit zijn.

Het bericht L0 of HI verschijnt op het display als de temperatuursensor defect is of de temperatuur lager is dan 0°C (32°F) of hoger dan 60°C (140°F). Ook is de verwarmingsindicator aanwezig op het display en is het relais gesloten (stroom gaat in de belasting).

AARDLEKSCHAKELAAR (GFCI) CONTROLEREN

Pas de ingestelde temperatuur aan totdat de verwarmingsindicator () op het display verschijnt. Druk op de TEST knop. De test is doorslaggevend als het waarschuwingslampje (GFCI) op de thermostaat AAN is en de stroom naar de belasting is uitgeschakeld. Als deze gebeurtenissen niet plaatsvinden, controleer dan de installatie. Druk op de RESET knop om de GFCI te resetten.

Als de GFCI-test mislukt:
Controleer de belastingsdraden. De thermostaat moet in de verwarmingsmodus staan om de test uit te voeren (verwarmingsindicator AAN).

De GFCI-test moet maandelijks worden uitgevoerd. Als de test mislukt, schakel dan de elektrische stroom naar het verwarmingssysteem uit en neem contact op met de klantenservice of stuur de thermostaat terug naar uw leverancier voor verificatie. Als het waarschuwingslampje tijdens normaal bedrijf gaat branden, schakel dan de stroom naar het verwarmingssysteem uit en laat een elektricien de installatie controleren.

WERKING

De thermostaat heeft 4 verschillende knoppen om de vloertemperatuur te regelen. De en knoppen verhogen of verlagen de ingestelde temperatuur. De en knoppen worden gebruikt om twee temperatuurinstellingen op te slaan en op te roepen.

• Standaardwaarden
  Om de opgenomen insteltemperaturen ( en ) te wissen en hun waarden te vervangen door de standaardwaarden, 28°C (82°F) en 18°C (64°F), drukt u op de knop terwijl u de RESET knop ingedrukt houdt en loslaat. Laat vervolgens de knop los.
• Een ingestelde temperatuur instellen
  Druk eenmaal op de of knop om de ingestelde temperatuur op het display te zien. Elke volgende keer dat u drukt, wordt de ingestelde temperatuur met één graad gewijzigd.
• Ingestelde temperatuur vastleggen voor (COMFORT), (ECONOMISCH) en (VAKANTIE) instellingen
  Door de ingestelde temperaturen vast te leggen, kunt u van de instelling naar de of instelling gaan door simpelweg op de of knop te drukken of ( en ) voor .
• Een ingestelde temperatuur vastleggen voor de (COMFORT) instelling
  Selecteer de gewenste ingestelde temperatuur met behulp van de en knoppen. Houd de knop ingedrukt (2 tot 3 seconden) totdat het pictogram op het display verschijnt.
• Een ingestelde temperatuur vastleggen voor de (ECONOMISCHE) instelling
  Selecteer de gewenste ingestelde temperatuur met behulp van de en knoppen. Houd de knop ingedrukt (2 tot 3 seconden) totdat het pictogram op het display verschijnt.
• Een ingestelde temperatuur vastleggen voor de (VAKANTIE) instelling
  Om de vakantietemperatuur te programmeren, selecteert u de gewenste graad met behulp van de knoppen en drukt u tegelijkertijd op de en knoppen totdat het pictogram wordt weergegeven (ongeveer 3 seconden).
  LET OP: Wanneer de gebruikte temperatuurinstelling of of is, kunt u nog steeds de of knoppen gebruiken om de ingestelde temperatuur te wijzigen zonder de opgenomen temperatuur te wijzigen.
• Opgeslagen ingestelde temperaturen oproepen
  Eenmaal opgeslagen, kunnen de ingestelde temperaturen eenvoudig worden opgeroepen door de of knop te selecteren of beide en voor instelpunt.

KENMERKEN

Model: TH111GFCI-NP (120 VAC)

Voeding: 120 VAC, 50/60 Hz

Belasting: 16,7 A maximaal (alleen resistief)

Vermogen: 2000 watt @ 120 VAC

Aardlekschakelaar (GFCI): Klasse A (5 MA TRIP LEVEL)

Goedkeuringen: CSA/C, US

Weergavebereik: 0 tot 60 ºC (32°F tot 140 ºF)

Instelbereik: 5°C tot 40 ºC (40°F tot 104 ºF)

Standaardinstelling: 28°C (82°F)

Standaardinstelling: 18°C (64°F)

Opslag: -20°C tot 50 ºC (-4°F tot 120 ºF)

Temperatuurregeling: 1 ºC (2°F)

Precisie: ± 0,5 ºC (1°F) (2000 W)
