Aube Technologies TH104 - Handleiding programmeerbare thermostaat

Inhoud

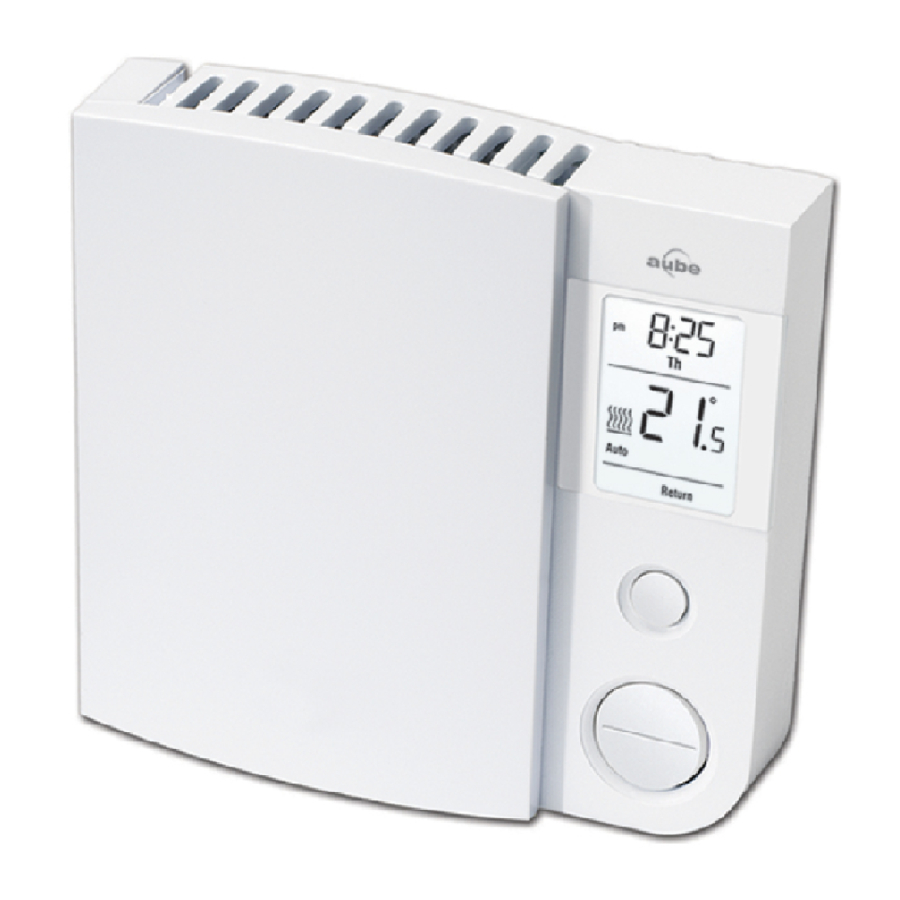

PRODUCTOVERZICHT

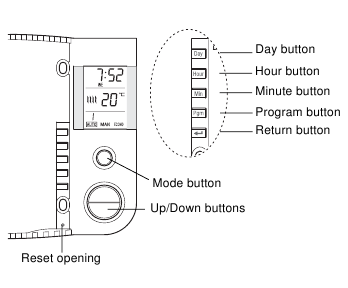

PRODUCTOVERZICHT - Knoppen

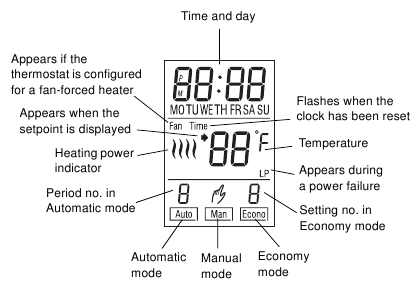

PRODUCTOVERZICHT - Indicatoren

Beschrijving

De TH104 thermostaat kan worden gebruikt om een elektrisch verwarmingssysteem te bedienen, zoals een plintverwarming, een stralingsvloer, een stralingsplafond, een convector of een ventilatorverwarming.

De thermostaat kan niet worden gebruikt met het volgende:

  • een resistieve belasting onder 2 A
  • een resistieve belasting boven 14,6 A
  • systemen die worden aangedreven door een contactor of een relais (inductieve belasting)
  • centrale verwarmingssystemen

GELEVERDE ONDERDELEN

  • Eén (1) thermostaat
  • Twee (2) 6-32 montageschroeven
  • Twee (2) soldeerloze connectoren

Installatie

SCHAKEL DE STROOM NAAR HET VERWARMINGSSYSTEEM UIT BIJ HET HOOFDPANEEL OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

  • Alle kabels en aansluitingen moeten voldoen aan de lokale elektrische voorschriften.
  • Deze thermostaat heeft vertinde koperdraden voor lijn- en belastingaansluitingen. Er moeten speciale CO/ALR soldeerloze connectoren worden gebruikt als deze draden worden aangesloten op aluminium geleiders.
  • Installeer de thermostaat op een elektriciteitsdoos.
  • Installeer de thermostaat ongeveer 1,5 meter hoog, aan een binnenmuur tegenover de verwarming.
  • Vermijd locaties met tocht (zoals de bovenkant van een trap of een luchtuitlaat), dode luchtplekken (zoals achter een deur) of direct zonlicht.
  • Installeer de thermostaat niet op een muur die schoorsteen- of kachelpijpen verbergt.
  • De draden van de thermostaat zijn niet gepolariseerd; beide draden kunnen worden aangesloten op de belasting of op de stroomvoorziening.

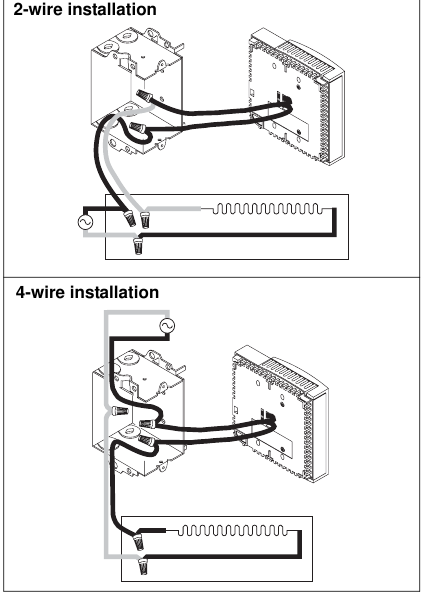

  1. Sluit de thermostaat aan
    Sluit de draden van de thermostaat aan op de stroom en op de belasting met behulp van soldeerloze connectoren voor koperdraden.
    Installatie
  2. Monteer de thermostaat
    Duw de overtollige draden terug in de elektriciteitsdoos.

    Bevestig de thermostaat aan de elektriciteitsdoos met behulp van de meegeleverde schroeven.
    Steek de schroeven door het rechter- of linkerpaar montagegaten op de thermostaat.
  3. Voltooi de installatie
    OPMERKING: Als er een beschermende film of sticker op het scherm van de thermostaat zit, verwijder deze dan.
    Schakel de stroom naar het verwarmingssysteem in. Verifieer de installatie door te controleren of de verwarming kan worden in- en uitgeschakeld door de setpoint te verhogen en te verlagen met behulp van de Up (Omhoog) en Down (Omlaag) knoppen.

    Houd de ventilatieopeningen van de thermostaat schoon en vrij van obstructies.

Temperatuurweergave en -instelling

De thermostaat geeft normaal gesproken de kamertemperatuur (gemeten) weer.

  • Om de ingestelde temperatuur (setpoint) te bekijken, drukt u eenmaal op de Up (Omhoog) of Down (Omlaag) knop.
  • Om de setpoint te wijzigen, drukt u op de Up (Omhoog) of Down (Omlaag) knop totdat de gewenste setpoint wordt weergegeven.

Configuratie

De fabrieksinstellingen bevinden zich in de gearceerde cellen van de volgende tabel.

Temperatuurweergave °C °F
Tijdweergave 24 uur 12 uur
Temperatuurregeling Proportioneel (cycli van 15 seconden) Conventioneel (± 0.5°C deadband)


De klok verliest zijn instelling wanneer u de configuratie van de thermostaat wijzigt.

Temperatuurweergave

Om de temperatuurweergave te wijzigen tussen °C en °F:

  1. Open de deur van de thermostaat.
  2. Houd de Day (Dag) knop ingedrukt.
  3. Steek een puntig voorwerp (bijv. paperclip) in de resetopening. Verwijder deze wanneer het scherm van de thermostaat leeg wordt.
  4. Wacht één seconde en laat de Day (Dag) knop los.

Tijdweergave

Om te schakelen tussen de 12-uurs notatie en de 24-uurs notatie:

  1. Open de deur van de thermostaat.
  2. Houd de Hour (Uur) knop ingedrukt.
  3. Steek een puntig voorwerp (bijv. paperclip) in de resetopening. Verwijder deze wanneer het scherm van de thermostaat leeg wordt.
  4. Wacht één seconde en laat de Hour (Uur) knop los.

Type regeling

  • Gebruik in de meeste gevallen proportionele regeling (standaardinstelling), omdat dit een betere temperatuurregeling biedt.
  • Gebruik conventionele regeling als u een ventilatorverwarming heeft.

Fan (Ventilator) wordt weergegeven wanneer conventionele regeling is geselecteerd. Om te schakelen tussen de twee soorten regeling:

  1. Open de deur van de thermostaat.
  2. Houd de Min (Minuut) knop ingedrukt.
  3. Steek een puntig voorwerp (bijv. paperclip) in de resetopening. Verwijder deze wanneer het scherm van de thermostaat leeg wordt.
  4. Wacht één seconde en laat de Min (Minuut) knop los.

Klok- en daginstelling

De klok moet worden ingesteld wanneer Time (Tijd) op het scherm knippert.

  1. Open de deur van de thermostaat.
  2. Druk op de Day (Dag) knop om de dag in te stellen.
  3. Gebruik de Hour (Uur) en Min (Minuut) knoppen om de klok in te stellen.
  4. Druk op de knop om af te sluiten.

Werkingsmodi

De thermostaat heeft drie werkingsmodi:

Automatische modus

Om de automatische modus te gebruiken, drukt u op de Mode (Modus) knop totdat Auto (Automatisch) is geselecteerd (omlijnd) op het scherm. Het huidige periodenummer verschijnt.

In deze modus past de thermostaat automatisch zijn temperatuursetpoint aan aan de periode van de dag (wakker worden, vertrekken naar het werk, thuiskomen en slapen).

U kunt maximaal 4 perioden per dag programmeren. U kunt 2 verschillende programma's instellen: één voor de weekdagen (maandag tot en met vrijdag) en een andere voor het weekend (zaterdag en zondag).

De thermostaat is voorgeprogrammeerd met het volgende schema:

Periode Maandag tot en met vrijdag Zaterdag & Zondag
Starttijd Temperatuur Starttijd Temperatuur
1 Wakker 6:00 21°C (70°F) 6:00 21°C (70°F)
2 Vertrek 8:00 16°C (62°F) -- --
3 Terugkomst 18:00 21°C (70°F) -- --
4 Slapen 22:00 16°C (62°F) 22:00 16°C (62°F)

Om de huidige setpoint tijdelijk te overschrijven, stelt u de gewenste temperatuur in met behulp van de Up (Omhoog) of Down (Omlaag) knop. De nieuwe setpoint wordt gebruikt tot het begin van de volgende periode.

Om het schema te wijzigen:

  1. Druk op de Mode (Modus) knop totdat Auto (Automatisch) is geselecteerd.
  2. Druk op Pgm (Programma).
    Elke keer dat u op de Pgm (Programma) knop drukt, geeft de thermostaat een van de perioden van het schema in de volgende volgorde weer (van links naar rechts):
Weekdagen Weekend
MA DI WO DO VR ZA ZO
1 2 3 4 1 2 3 4
  1. Stel de starttijd in voor de weergegeven periode met behulp van de Hour (Uur) en Min (Minuut) knoppen. OPMERKING: Om de periode te deactiveren, drukt u op de Mode (Modus) knop. In plaats van de starttijd van de periode weer te geven, geeft de thermostaat --:-- weer. Tijdens bedrijf slaat de thermostaat die periode over.
  2. Stel de temperatuur in voor de periode met behulp van de Up (Omhoog) of Down (Omlaag) knop.
  3. Herhaal stappen 2 tot 4 voor de resterende perioden.
  4. Druk op de knop om de thermostaat terug te zetten naar de normale werking.

Handmatige modus

Om deze modus te gebruiken, drukt u op de Mode (Modus) knop totdat Man (Handmatig) is geselecteerd (omlijnd) op het scherm. Stel de gewenste temperatuur in met behulp van de Up (Omhoog) of Down (Omlaag) knop.

In deze modus moet elke wijziging van de temperatuursetpoint handmatig worden gedaan.

Economische modus

Om de economische modus te gebruiken, drukt u op de Mode (Modus) knop totdat Econo (Economisch) is geselecteerd (omlijnd) op het scherm. Deze modus is ideaal voor weekendverblijven, omdat deze als volgt kan worden gebruikt: De temperatuur wordt gedurende het grootste deel van uw afwezigheid op een economisch niveau gehouden en wordt tegen uw gebruikelijke aankomsttijd verhoogd tot een comfortabel niveau. Als u niet komt opdagen, keert de temperatuur terug naar het economische niveau tot het volgende weekend.

De economische modus heeft twee perioden die als volgt moeten worden ingesteld:

Periode Temperatuurinstelling Starttijdinstelling
1 Instellen op een comfortabel niveau. Stel de dag en tijd in waarop u wilt dat de temperatuur begint te stijgen, zodat tegen de tijd dat u aankomt een comfortabel niveau is bereikt.
2 Instellen op een economisch niveau. Stel de dag en tijd in waarop u wilt dat de temperatuur begint te dalen tot een economisch niveau als u niet komt opdagen.

De economische modus moet als volgt worden gebruikt:

  • Plaats de thermostaat in de economische modus tijdens uw afwezigheid.
  • Wanneer u aankomt, plaatst u de thermostaat in de automatische modus of in de handmatige modus voordat de temperatuur terugdaalt naar het economische niveau.
  • Wanneer u vertrekt, schakelt u de thermostaat terug naar de economische modus.

Om de twee perioden van de economische modus te programmeren:

  1. Druk op de Mode (Modus) knop totdat Econo (Economisch) is geselecteerd.
  2. Druk op de Pgm (Programma) knop. De eerste periode wordt weergegeven.
  3. Stel de startdag in voor de weergegeven periode met behulp van de Day (Dag) knop.
  4. Stel de starttijd in met behulp van de Hour (Uur) en Min (Minuut) knoppen.
  5. Stel de temperatuur in voor de periode met behulp van de Up (Omhoog) of Down (Omlaag) knop.
  6. Druk op de Pgm (Programma) knop om het volgende programma (2) te selecteren.
  7. Herhaal stappen 2 tot 4 om de dag, tijd en temperatuur in te stellen.
  8. Druk op deknop om de thermostaat terug te zetten naar de normale werking.

Thermostaat resetten


Wanneer de thermostaat wordt gereset, keren alle parameters (klok, configuratie en schema's) terug naar hun standaardinstellingen.

  1. Open de deur van de thermostaat.
  2. Houd de Pgm (Programma) knop ingedrukt.
  3. Steek een puntig voorwerp (bijv. paperclip) in de resetopening. Verwijder deze wanneer het scherm van de thermostaat leeg wordt.
  4. Wacht één seconde en laat de Pgm (Programma) knop los.

Stroomuitval

Tijdens een stroomuitval blijft het display van de thermostaat ongeveer 15 minuten verlicht, waarbij de LP (Laag vermogen) indicator verschijnt. De instellingen worden in het geheugen opgeslagen. Als de stroomstoring echter langer dan 5 uur duurt, hoeft alleen de klok van de thermostaat opnieuw te worden ingesteld. Wanneer de stroom terugkeert, keert de thermostaat terug naar de werkingsmodus van vóór de stroomstoring.

Probleemoplossing

PROBLEEM OPLOSSINGEN
De behuizing van de thermostaat is heet. Dit is normaal. Wanneer de thermostaat op volle capaciteit draait, kan de behuizing 40°C (104°F) bereiken.
De verkeerde temperatuur wordt weergegeven. Corrigeer als een van de volgende voorwaarden van toepassing is:
  • De thermostaat wordt blootgesteld aan tocht.
  • De sticker op het scherm van de thermostaat is niet verwijderd.
  • De thermostaat bevindt zich in de buurt van of boven een warmtebron, zoals een lichtdimmer.
De verkeerde tijd wordt weergegeven. De thermostaat is langer dan 5 uur zonder stroom geweest.
De temperatuur verandert niet volgens het geprogrammeerde schema.
  • Zorg ervoor dat de thermostaat in de automatische modus staat.
  • Controleer de klok en het schema. Als de thermostaat is geconfigureerd voor de 12-uurs notatie, zorg er dan voor dat PM (NM) op het scherm verschijnt wanneer middagtijden worden weergegeven.
LP (Laag vermogen) verschijnt opnieuw op het scherm en verdwijnt na enkele minuten. De thermische beveiliging op de verwarming is tijdelijk geopend. Dit kan gebeuren als de verwarming wordt geblokkeerd door meubels of een gordijn en oververhit is geraakt, of als de thermische beveiliging van de verwarming te gevoelig is.
Het display ziet er vervaagd uit wanneer de verwarming is geactiveerd. De belasting van het verwarmingssysteem is waarschijnlijk lager dan het vereiste minimum. Deze thermostaat kan niet worden gebruikt voor belastingen onder die waarde.

Specificaties

Voeding: 120/240 VAC, 60 Hz

Stroomverbruik (uit): 860 mW

Minimale belasting: 2 A (alleen resistief)
500 W @ 240 VAC
250 W @ 120 VAC

Maximale belasting: 14,6 A (alleen resistief)
3500 W @ 240 VAC
1750 W @ 120 VAC

Weergavebereik: 0°C tot 70°C (32°F tot 99°F)

Setpointbereik: 5°C tot 27°C (40°F tot 80°F)

Resolutie: 1°C (1°F)

Opslagtemperatuur: -20°C tot 50°C (-4°F tot 120°F)

Afmetingen: 120 x 115 x 26 mm (4,8 x 4,5 x 1 inch)

Goedkeuring: CSA / UL
