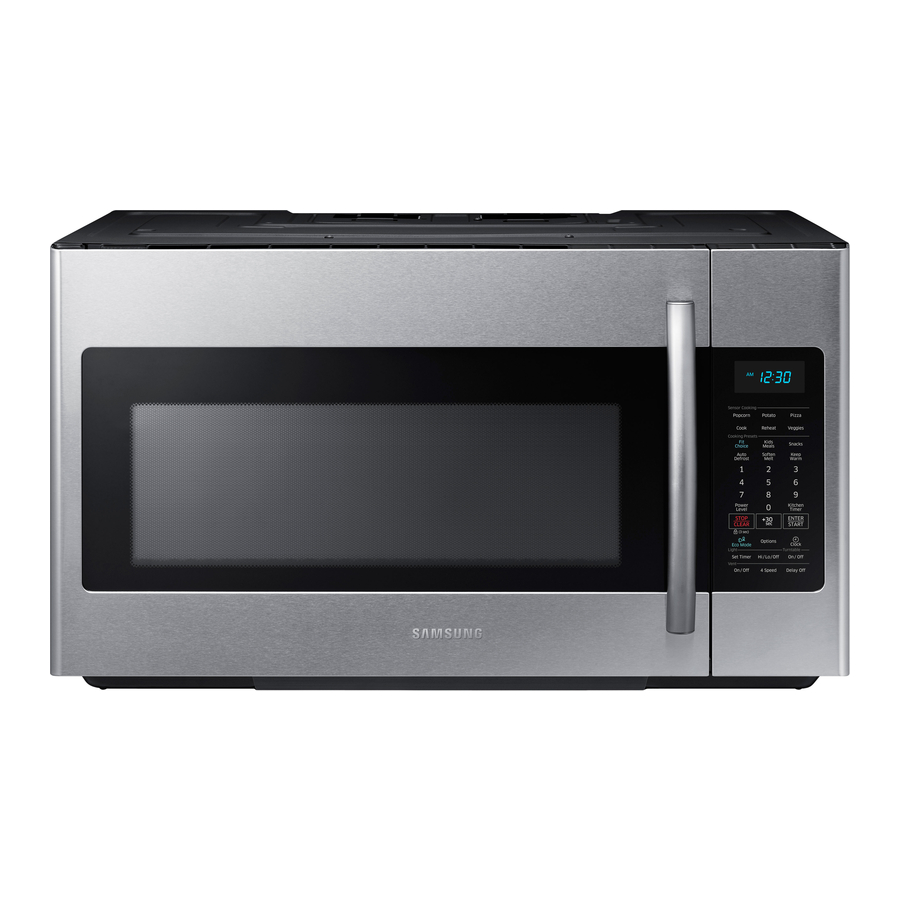

Samsung Over the Range Magnetron ME18H704SFS Handleiding

VOORDAT U BEGINT

("Read these instructions completely and carefully." (Lees deze instructies volledig en zorgvuldig.))

Bewaar deze instructies voor gebruik door de lokale inspecteur.

Neem alle geldende voorschriften en verordeningen in acht.

• Opmerking voor de installateur
  - Zorg ervoor dat u deze instructies bij de consument achterlaat.
• Opmerking voor de consument
  - Bewaar deze instructies voor toekomstig gebruik.
• Vaardigheidsniveau
  - Installatie van dit apparaat vereist elementaire mechanische en elektrische vaardigheden.
• De juiste installatie is de verantwoordelijkheid van de installateur.
• Productfalen als gevolg van onjuiste installatie valt niet onder de garantie.

LEES ZORGVULDIG. BEWAAR DEZE INSTRUCTIES.

Algemene informatie

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Dit product vereist een geaard stopcontact met drie pinnen. De installateur moet een aardingscontinuïteitstest uitvoeren op de wandcontactdoos voordat de installatie begint om er zeker van te zijn dat de wandcontactdoos correct is geaard. Indien niet correct geaard, of als de wandcontactdoos niet voldoet aan de vermelde elektrische vereisten (onder ELEKTRISCHE VEREISTEN), dient een gekwalificeerde elektricien te worden ingeschakeld om eventuele tekortkomingen te corrigeren.

Voor persoonlijke veiligheid, verwijder de huiszekering of open de stroomonderbreker voordat u met de installatie begint om ernstig of dodelijk letsel door elektrische schokken te voorkomen.

Voor persoonlijke veiligheid moet het montageoppervlak in staat zijn om de belasting van de kast te dragen, naast het extra gewicht van dit product van 69 pond, plus extra ovenbelastingen tot 50 pond of een totaal gewicht van 109 pond.

Voor persoonlijke veiligheid kan dit product niet worden geïnstalleerd in kastopstellingen zoals een eiland of een schiereiland. Het moet worden gemonteerd op ZOWEL een bovenkast ALS een muur.

OPMERKING: Voor een eenvoudigere installatie en persoonlijke veiligheid wordt aanbevolen dat twee personen dit product installeren.

LEES DIT ZORGVULDIG. VOOR PERSOONLIJKE VEILIGHEID MOET DIT APPARAAT CORRECT GEAARD ZIJN OM ERNSTIGE OF DODELIJKE ELEKTRISCHE SCHOKKEN TE VOORKOMEN.

De stroomkabel van dit apparaat is uitgerust met een stekker met drie pinnen (aarding) die past in een standaard wandcontactdoos met drie pinnen (aarding) om de kans op een elektrische schok door dit apparaat te minimaliseren.

U dient de wandcontactdoos en het circuit te laten controleren door een gekwalificeerde elektricien om er zeker van te zijn dat de contactdoos correct is geaard.

Als u een standaard wandcontactdoos met twee pinnen heeft, is het erg belangrijk om deze te laten vervangen door een correct geaarde wandcontactdoos met drie pinnen, die door een gekwalificeerde elektricien is geïnstalleerd.

KNIP, VERVORM OF VERWIJDER ONDER GEEN ENKELE OMSTANDIGHEID EEN VAN DE PINNEN VAN HET SCHNIUR. NIET GEBRUIKEN MET EEN VERLENGKABEL.

ELEKTRISCHE VEREISTEN

Productclassificatie is 120 volt AC, 60 Hertz. Dit product moet worden aangesloten op een voedingscircuit met de juiste spanning en frequentie. De draaddikte moet voldoen aan de vereisten van de National Electrical Code of de geldende lokale code voor deze kilowattclassificatie. Het netsnoer en de stekker moeten worden aangesloten op een afzonderlijk geaard stopcontact van ten minste 15 A en maximaal 20 A. 20 A wordt aanbevolen voor appartementsgebouwen. De wandcontactdoos moet zich in de kast boven de magnetron bevinden. De wandcontactdoos en het voedingscircuit moeten worden geïnstalleerd door een gekwalificeerde elektricien en voldoen aan de National Electrical Code of de geldende lokale code.

AFZUIGKAP

LET OP: Lees deze volgende twee pagina's alleen als u van plan bent uw afvoer naar buiten te leiden.

BUITENAFVOER BOVEN (ALLEEN VOORBEELD)

De volgende tabel bevat een voorbeeld van een mogelijke installatie van leidingen.

	KANALEN		EQUIVALENTE LENGTE x AANTAL GEBRUIKT =	EQUIVALENTE LENGTE
		Dakdoorvoer	24 ft. x (1) =	24 ft.
		12 Ft. Rechte leiding (6˝ Rond)	12 ft. x (1) =	12 ft.
		Rechthoekig-naar-rond overgangsstuk*	5 ft. x (1) =	5 ft.
	Equivalente lengtes van leidingstukken zijn gebaseerd op daadwerkelijke tests en weerspiegelen de vereisten voor goede ventilatieprestaties met elke afzuigkap.		Totale lengte =	41 ft.

*Als een rechthoekig-naar-rond overgangsstuk wordt gebruikt, moeten de onderste hoeken van de klep worden afgesneden met een blikschaar om een vrije beweging van de klep mogelijk te maken.

BUITENAFVOER ACHTER (ALLEEN VOORBEELD)

De volgende tabel bevat een voorbeeld van een mogelijke installatie van leidingen.

	KANALEN		EQUIVALENTE LENGTE x AANTAL GEBRUIKT =	EQUIVALENTE LENGTE
		Muurdoorvoer	40 ft. x (1) =	40 ft.
		3 Ft. Rechte leiding (3 ¼˝ x 10˝ Rechthoekig)	3 ft. x (1) =	3 ft.
		90 ° Bocht	10 ft. x (2) =	20 ft.
	Equivalente lengtes van leidingstukken zijn gebaseerd op daadwerkelijke tests en weerspiegelen de vereisten voor goede ventilatieprestaties met elke afzuigkap.		Totale lengte =	63 ft.

LET OP: Voor afvoer aan de achterkant moet erop worden gelet dat de afvoer wordt uitgelijnd met de ruimte tussen de stijlen, of de muur moet worden voorbereid op het moment dat deze wordt gebouwd door voldoende ruimte tussen de muurstijlen te laten om de afvoer te kunnen plaatsen.

LET OP: Als u leidingen moet installeren, houd er dan rekening mee dat de totale lengte van de leiding van 3 ¼˝ x 10˝ rechthoekig of 6˝ diameter rond niet meer mag bedragen dan 140 equivalente voet.

Buitenventilatie vereist een AFZUIGKAP. Lees het volgende zorgvuldig door.

LET OP: Het is belangrijk dat de ontluchting wordt geïnstalleerd via de meest directe route en met zo min mogelijk bochten. Dit zorgt voor een duidelijke ontluchting van de uitlaatgassen en helpt verstoppingen te voorkomen. Zorg er ook voor dat de kleppen vrij kunnen bewegen en dat niets de leidingen blokkeert.

Afvoeraansluiting:

De afzuigkap is ontworpen om te passen op een standaard 3 ¼˝ x 10˝ rechthoekige leiding.

Als een ronde leiding vereist is, moet een rechthoekig-naar-rond overgangsstuk worden gebruikt. Gebruik geen leiding met een diameter van minder dan 6˝.

Maximale leidinglengte:

Voor een bevredigende luchtverplaatsing mag de totale leidinglengte van 3 ¼˝ x 10˝ rechthoekig of 6˝ diameter rond niet meer bedragen dan 140 equivalente voet.

Bochten, overgangen, muur- en dakdoorvoeren, enz. vormen een extra weerstand tegen de luchtstroom en zijn equivalent aan een sectie rechte leiding die langer is dan hun werkelijke fysieke grootte. Bij het berekenen van de totale leidinglengte, telt u de equivalente lengtes van alle overgangen en adapters plus de lengte van alle rechte leidingsecties bij elkaar op. De onderstaande tabel laat zien hoe u de totale equivalente leidinglengte kunt berekenen met behulp van de equivalente lengte in voet van enkele typische leidingen.

KANALEN		EQUIVALENTE LENGTE x AANTAL GEBRUIKT =	EQUIVALENTE LENGTE
	Rechthoekig-naar-rond overgangsstuk*	5 ft. x ( ) =	ft.
	Muurdoorvoer	40 ft. x ( ) =	ft.
	90 ° Bocht	10 ft. x ( ) =	ft.
	45 ° Bocht	5 ft. x ( ) =	ft.
	90 ° Bocht	25 ft. x ( ) =	ft.
	45 ° Bocht	5 ft. x ( ) =	ft.
	Dakdoorvoer	24 ft. x ( ) =	ft.
	Rechte leiding 6˝ Rond of 3 ¼˝ x 10˝ Rechthoekig	1 ft. x ( ) =	ft.
Totaal leidingwerk =			ft.

* Als een rechthoekig-naar-rond overgangsstuk wordt gebruikt, moeten de onderste hoeken van de klep worden afgesneden met een blikschaar om een vrije beweging van de klep mogelijk te maken.

Equivalente lengtes van leidingstukken zijn gebaseerd op daadwerkelijke tests en weerspiegelen de vereisten voor goede ventilatieprestaties met elke afzuigkap.

SCHADE - VERZENDING/INSTALLATIE

• Als het apparaat tijdens de verzending beschadigd is, retourneer het apparaat dan naar de winkel waar het is gekocht voor reparatie of vervanging.
• Als het apparaat door de klant beschadigd is, is reparatie of vervanging de verantwoordelijkheid van de klant.
• Als het apparaat is beschadigd door de installateur (indien anders dan de klant), moet reparatie of vervanging worden geregeld tussen de klant en de installateur.

INBEGREPEN ONDERDELEN

HARDWAREPAKKET

ONDERDEEL		HOEVEELHEID
	Wood Screws (¼˝ x 2˝) (Houtschroeven (¼˝ x 2˝))	1
	Toggle Bolts (and wing nuts) ( 3 / 16 ˝ x 3˝) (Knevelbouten (en vleugelmoeren) (3 / 16 ˝ x 3˝))	2
	Self-aligning Machine Screws (¼˝ - 28 x 3 ¼˝) (Zelfinstellende machineschroeven (¼˝ - 28 x 3 ¼˝))	2

U vindt de installatiehardware in een pakket bij het apparaat. Controleer of u al deze onderdelen heeft.

LET OP: Er zijn enkele extra onderdelen inbegrepen.

EXTRA ONDERDELEN

ONDERDEEL		HOEVEELHEID
	Top Cabinet Template (Bovenkast-sjabloon)	1
	Rear Wall Template (Sjabloon voor de achterwand)	1
	Installation Instructions (Installatie-instructies)	1
	One Touch Easy Grease Filter	1 (Geïnstalleerd)
	Exhaust adaptor (Uitlaatadapter)	1

BENODIGDE GEREEDSCHAPPEN

#1 and #2 Phillips screwdriver (#1 en #2 kruiskopschroevendraaier)

Pencil (Potlood)

Ruler or tape measure and straight edge (Liniaal of meetlint en rechte rand)

Carpenter square (optional) (Timmermanswinkelhaak (optioneel))

Tin snips (for cutting damper, if required) (Plaatschaar (voor het knippen van de klep, indien nodig))

Scissors (to cut template, if necessary) (Schaar (om het sjabloon te knippen, indien nodig))

Electric drill with ³/₁₆˝, ½˝ and ⅝˝ drill bits (Elektrische boormachine met ³/₁₆˝, ½˝ en ⅝˝ boren)

Filler blocks or scrap wood pieces, if needed for top cabinet spacing (used on recessed bottom cabinet installations only) (Vulblokken of stukjes afvalhout, indien nodig voor de afstand van de bovenkast (alleen gebruikt bij verzonken installaties van de onderkast))

Gloves (Handschoenen)

Saw (saber, hole or keyhole) (Zaag (sabel, gat of sleutelgat))

Stud finder or Hammer (optional) (Nestenzoeker of Hamer (optioneel))

Safety goggles (Veiligheidsbril)

Level (Waterpas)

Duct and masking tape (Ducktape en afplaktape)

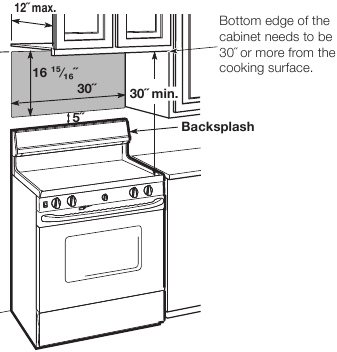

MONTAGE RUIMTE

OPMERKINGEN:

• De ruimte tussen de kasten moet 30˝ breed zijn en vrij van obstakels.
• Deze magnetron is bedoeld voor installatie boven fornuizen tot 36˝ breed.
• Als u uw magnetron naar buiten gaat ventileren, raadpleeg dan de sectie Afzuigkap voor de voorbereiding van de afvoerbuis.
• Als u de magnetron onder gladde, vlakke kasten installeert, volg dan zorgvuldig de instructies op het sjabloon van de bovenkast voor de speling van het netsnoer.
• De maximale kastdiepte boven en naast het apparaat is 12˝.
• De opgegeven afmetingen zijn de minimaal vereiste afmetingen voor de montage van de magnetron. Lokale voorschriften en het praktische gebruik van het fornuis zullen waarschijnlijk vereisen dat u meer dan de 13,5˝ ruimte tussen het fornuis en de onderkant van de magnetron aanhoudt.

Stapsgewijze installatiehandleiding

PLAATSING VAN DE MONTAGEPLAAT

DE MAGNETRON UIT DE DOOS HALEN/DE MONTAGEPLAAT VERWIJDEREN

1. Verwijder de installatie-instructies, uitlaatadapter, filters, glazen draaiplateau en de kleine hardwarezak. Verwijder het piepschuim dat de voorkant van de oven beschermt niet.
2. Vouw alle 4 de kartonnen flappen volledig terug tegen de zijkanten van de doos. Rol vervolgens de oven en de doos voorzichtig om op de bovenkant. De oven moet op het piepschuim rusten.

3. Trek de doos omhoog en van de oven af.
4. Verwijder en gooi plastic zakken op de juiste manier weg.

5. Verwijder de 2 schroeven van de montageplaat. Deze plaat zal worden gebruikt als de achterwandmal en voor de montage.

OPMERKING: U moet twee schroeven in de oorspronkelijke locatie van de buitenbehuizing hergebruiken na het verwijderen van de montageplaat.

HET VINDEN VAN DE MUURSTIJLEN

1. Vind de stijlen met behulp van een van de volgende methoden:
   1. Stijlzoeker - een magnetisch apparaat dat spijkers lokaliseert.
      OF
   2. Gebruik een hamer om lichtjes over het montageoppervlak te tikken om een stevig geluid te vinden. Dit geeft een stijllocatie aan.
2. Nadat u de stijl(en) hebt gelokaliseerd, zoekt u het midden van de stijl door met een kleine spijker in de muur te prikken om de randen van de stijl te vinden. Plaats vervolgens een markering halverwege de randen. Het midden van aangrenzende stijlen moet zich op 16˝ of 24˝ van deze markering bevinden.
3. Teken een lijn in het midden van de stijlen.

DE MAGNETRON MOET MINSTENS OP ÉÉN MUURSTIJL AANGESLOTEN ZIJN.

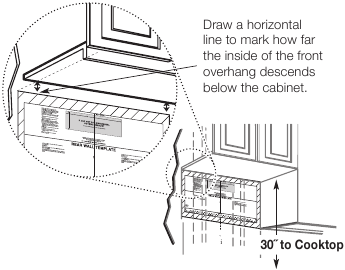

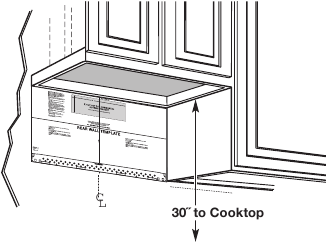

DE LOCATIE VAN DE WANDPLAAT ONDER UW KAST BEPALEN

Plaatpositie - onder platte kast.

Teken een verticale lijn op de muur in het midden van de 30˝ brede ruimte. Plak de achterwandmal op de muur zodat de bovenkant van de mal de onderkant van de kast raakt en de middellijn op de mal overeenkomt met de lijn die u op de muur hebt getekend.

Plaatpositie - onder verzonken kast met vooroverhang.

Plaatpositie - onder een ingelijste verzonken kastbodem.

Uw kasten kunnen decoratieve randen hebben die de installatie van de magnetron hinderen. Verwijder de decoratieve rand om de magnetron correct te installeren en waterpas te maken.

DE MAGNETRON MOET WATERPAS STAAN.

Gebruik een waterpas om ervoor te zorgen dat de onderkant van de kast waterpas is.

Teken een verticale lijn op de muur in het midden van de 30˝ brede ruimte. Teken een tweede, horizontale lijn op de muur onder de kast om aan te geven hoe ver de binnenkant van de vooroverhang onder de kast afdaalt. Plak de achterwandmal op de muur zodat de bovenkant van de mal de onderkant van de horizontale lijn raakt en de middellijn op de mal overeenkomt met de verticale lijn.

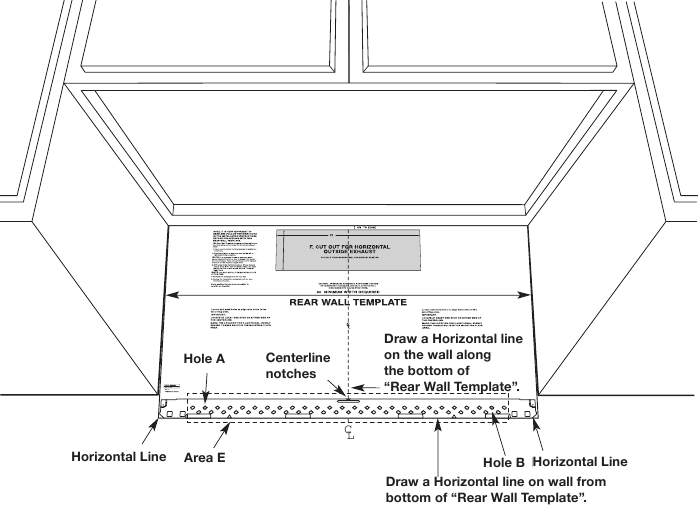

DE WANDPLAAT UITLIJNEN

Draag handschoenen om te voorkomen dat u uw vingers snijdt aan scherpe randen.

1. Teken een horizontale lijn op de muur aan de onderkant van de "Rear Wall Template" (Achterwandmal).
2. Boor ⅝˝ gaten voor knevelbouten op 3 locaties (gat A, gat B, gat C) zoals weergegeven in de bovenstaande afbeelding. Als de locatie van een gat overeenkomt met een stijl, boor dan een ³/₁₆˝ gat voor een houtschroef. U kunt geen knevelbout gebruiken om de wandplaat aan een stijl te bevestigen.
   OPMERKING: MONTEER DE PLAAT NOG NIET.
3. De gaten A, B en C bevinden zich in het gebied E. Als geen van deze gaten overeenkomt met een stijl, zoek dan een stijl in gebied E die overeenkomt met een gatcirkel in gebied E en boor vervolgens een ³/₁₆˝ gat erin voor een houtschroef. U moet minstens één houtschroef stevig in een stijl hebben gemonteerd om het gewicht van de magnetron te dragen. Zet de montageplaat opzij.

VENTILATIETYPEN (KIES A, B OF C)

Deze magnetron is compatibel met de volgende drie soorten ventilatie:

1. Buitenafvoer boven (Verticale buis)
2. Recirculatie (Niet-afgevoerde zonder buis)
3. Buitenafvoer achter (Horizontale buis)

OPMERKING: Deze magnetron wordt geassembleerd verzonden voor Buitenafvoer boven (behalve voor niet-afgevoerde modellen). Een afvoeradapter wordt geassembleerd verzonden en bevestigd aan de bovenste vulopening. Selecteer het type ventilatie dat vereist is voor uw installatie en ga naar dat gedeelte.

1. BUITENAFVOER BOVEN (VERTICALE BUIS)

2. RECIRCULATIE (NIET-AFGEVOERDE ZONDER BUIS)

   Een houtskoolfilter-accessoireset is vereist voor de niet-afgevoerde afvoer. (Raadpleeg uw gebruikershandleiding voor het kitnummer.)
3. BUITENAFVOER ACHTER (HORIZONTALE BUIS)


BUITENAFVOER BOVEN (VERTICALE BUIS)

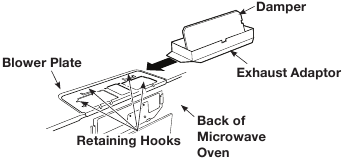

INSTALLATIEPROCEDURE VOOR DE AFVOERADAPTER EN CONTROLE VAN DE JUISTE WERKING VAN DE KLEP

1. Schuif de afvoeradapter zoals weergegeven in het bovenstaande diagram.
2. Zorg ervoor dat de tape waarmee de klep is vastgezet, is verwijderd en de klep gemakkelijk draait voordat u de magnetron monteert.

U moet aanpassingen maken om een ​​juiste uitlijning met uw huisafvoerkanaal te garanderen nadat de magnetron is geïnstalleerd.

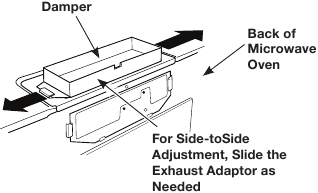

DE AFVOERADAPTER AANPASSEN

Nadat u de magnetron hebt geïnstalleerd, moet u de bovenkast openen en de afvoeradapter aanpassen, zodat u deze op de huisbuis kunt aansluiten.

OPMERKING: U moet de huisbuis aan de afvoeradapter bevestigen nadat de installatie is voltooid.

RECIRCULATIE (NIET-AFGEVOERDE ZONDER BUIS)

DE MAGNETRONVENTILATOR AANPASSEN VOOR RECIRCULATIE

1. Verwijder en bewaar de schroef waarmee de ventilatorplaat aan de magnetron is bevestigd.
2. Til de ventilatorplaat omhoog.

   OPMERKING: De afvoeradapter met de klep is niet nodig voor recirculerende modellen. U kunt ze eventueel bewaren voor mogelijk toekomstig gebruik.

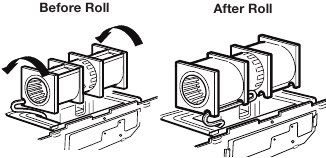

3. Verwijder de schroef waarmee de ventilatormotor is bevestigd en trek de ventilatoreenheid voorzichtig naar buiten. De draden zijn lang genoeg om de ventilatoreenheid te kunnen aanpassen.


   Om te voorkomen dat het ventilatorblad breekt of barst, mag u het blad niet aanraken. Houd de buitenkant van de ventilator vast wanneer u deze eruit trekt of terugplaatst.
4. Draai de ventilatoreenheid 90° zodat de ventilatorbladopeningen naar de voorkant van de magnetron zijn gericht.

5. Plaats de ventilatoreenheid terug in de opening.


   Trek niet aan de bedrading van de ventilatoreenheid en rek deze niet uit. Zorg ervoor dat de draden niet bekneld raken.
6. Verwijder de metalen ventilatordeksel aan de achterkant van de magnetron door deze omhoog te schuiven.

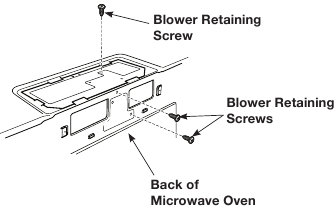

7. Sluit de ventilatordeur. Schuif het ventilatorschild op de bovenkant van de ventilatoropening.

8. Zet de ventilator vast aan de magnetron met behulp van de bevestigingsschroeven van de ventilator uit stap 1.


HET HOUTSKOOLFILTER INSTALLEREN

1. Verwijder de schroeven aan de bovenkant van de grill met een #1 kruiskopschroevendraaier.
2. Open de deur.
3. Verwijder de grill.
   • Duw de grill naar links en trek de grill er vervolgens recht af.

4. Installeer het houtskoolfilter. Wanneer het filter correct is geïnstalleerd, moet het draadgaas van het filter vanaf de voorkant zichtbaar zijn.
5. Plaats de grill en de schroeven terug.
6. Sluit de deur.


BUITENAFVOER ACHTER (HORIZONTALE BUIS)

DE MAGNETRONVENTILATOR AANPASSEN VOOR BUITENAFVOER ACHTER

1. Verwijder en bewaar de schroef waarmee de ventilatorplaat aan de magnetron is bevestigd.

2. Open de ventilatordeur door deze aan de achterkant van de magnetron omhoog te tillen. Verwijder en bewaar het ventilatorschild aan de achterkant van de magnetron door het omhoog te schuiven. Verwijder en bewaar de metalen ventilatordeksel aan de achterkant van de magnetron door deze omhoog te schuiven.

3. Trek de ventilatoreenheid voorzichtig naar buiten. De draden zijn lang genoeg om de ventilatoreenheid te kunnen aanpassen.


   Om te voorkomen dat het ventilatorblad breekt of barst, mag u het blad niet aanraken. Houd de buitenkant van de ventilator vast wanneer u deze eruit trekt of terugplaatst.
4. Verwijder de onderdelen "A" (Parts "A") met een blikschaar of tang.

5. Draai de ventilatoreenheid 180 ° tegen de klok in.

6. Plaats de ventilatoreenheid terug in de opening.


   Trek niet aan de bedrading van de ventilatoreenheid en rek deze niet uit. Zorg ervoor dat de draden niet bekneld raken.
   OPMERKING: De uitlaatopeningen van de ventilatoreenheid moeten overeenkomen met de uitlaatopeningen aan de achterkant van de magnetronoven.

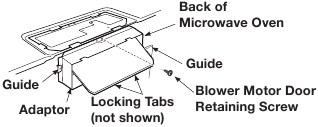

7. Sluit de ventilatordeur. Schuif het ventilatorschild op de bovenkant van de ventilatoropening. Zet de ventilator vast aan de magnetronoven met behulp van de bevestigingsschroeven van de ventilator uit stap 1, met uitzondering van de bovenste bevestigingsschroef van de ventilatormotor.

8. Schuif de afvoeradapter op de achterkant van de magnetronoven en zet deze vast in de onderste vergrendelingslipjes. Zorg ervoor dat het scharnier van de klep zo is geïnstalleerd dat het zich aan de bovenkant bevindt en dat de klep vrij kan bewegen. Plaats de bovenste schroef van de ventilatormotor terug door de adapter en de ventilatordeur en in de achterkant van de magnetronoven.


INSTALLATIE

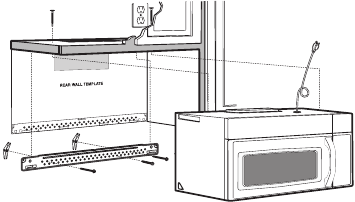

INSTALLATIE OVERZICHT

1. Achterwand voorbereiden (alleen horizontaal kanaal)
2. Montageplaat aan de muur bevestigen
3. Bovenkast voorbereiden
4. De magnetronoven monteren
5. Kanaalwerk aansluiten (alleen verticaal kanaal)

DE ACHTERWAND VOORBEREIDEN VOOR AFVOER AAN DE ACHTERKANT

U moet een opening in de achterwand maken voor afvoer naar buiten.

• Lees de instructies voor afvoer aan de achterkant op de ACHTERWAND SJABLOON.
• Plak de ACHTERWAND SJABLOON op de achterwand.
• Snijd de opening, volgens de instructies op de ACHTERWAND SJABLOON.

Maak geen opening in de achterwand als u de magnetron installeert met een verticaal kanaal of niet-geventileerde kanaalloze ventilatie.

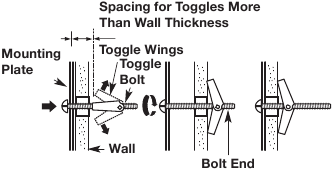

DE MONTAGEPLAAT AAN DE MUUR BEVESTIGEN

Bevestig de plaat aan de muur met behulp van tuimelbouten. Er moet minstens één houtschroef worden gebruikt om de plaat aan een muurstijl te bevestigen.

1. Verwijder de tuimelvleugels van de bouten.
2. Steek de bouten in de montageplaat door de gaten die bestemd zijn voor gipsplaat, en bevestig vervolgens de tuimelvleugels opnieuw zodat ¾˝ van de bout uitsteekt voorbij de vleugel.
   Om tuimelbouten te gebruiken:

3. Plaats de montageplaat tegen de muur en steek de tuimelvleugels in de gaten in de muur om de plaat te monteren.
   OPMERKING: Voordat u de tuimelbouten en houtschroef aandraait, moet u ervoor zorgen dat de onderkant van de montageplaat langs de onderste horizontale lijn van het "Achterwand sjabloon" loopt en dat de montageplaat goed is gecentreerd onder de kast.

   Wees voorzichtig om te voorkomen dat u uw vingers beknelt tussen de achterkant van de montageplaat en de muur.
4. Draai alle bouten vast. Trek de plaat weg van de muur om de bouten strakker aan te draaien. Draai de schroef vast.

GEBRUIK HET BOVENKAST SJABLOON OM DE BOVENKAST VOOR TE BEREIDEN

U moet gaten boren voor de bovenste steunschroeven en een gat dat groot genoeg is voor het netsnoer om erdoor te passen.

• Lees de instructies op het BOVENKAST SJABLOON.
• Plak het onder de bovenkast.
• Boor de gaten, volgens de instructies op het BOVENKAST SJABLOON.

Draag een veiligheidsbril bij het boren van gaten in de onderkant van de kast.

DE MAGNETRON MONTEREN

VOOR EEN GEMAKKELIJKERE INSTALLATIE EN PERSOONLIJKE VEILIGHEID RADEN WE AAN DAT TWEE PERSONEN DEZE MAGNETRON INSTALLEREN.

Pak de handgreep niet vast en gebruik deze niet tijdens de installatie.

OPMERKING: Als uw kast van metaal is, gebruikt u de nylon doorvoer in het gat van het netsnoer om te voorkomen dat het snoer wordt doorgesneden.

OPMERKING: Vulblokken zijn vereist bij het monteren van dit apparaat onder een kast met een verzonken onderkant of een voorste overstek.

De schade aan de behuizing die ontstaat door het te strak aandraaien van schroeven als u geen vulblokken gebruikt, valt niet onder de garantie.

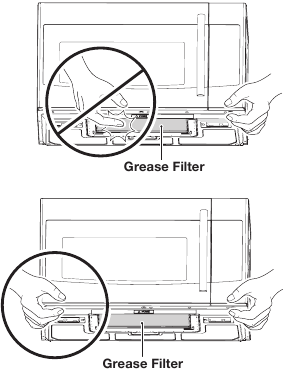

Duw bij modellen met het geïnstalleerde vetfilter niet op het filter wanneer u de oven monteert.

OPMERKING: Bij het monteren van de magnetron, rijg het netsnoer door het gat in de onderkant van de bovenkast. Houd het strak tijdens de stappen 1-3. Klem het snoer niet af en til de oven niet op door aan het snoer te trekken.

1. Til de magnetron op, kantel deze naar voren en haak de sleuven aan de achterste onderrand op de vier onderste lipjes van de montageplaat.
2. Draai de voorkant van de oven omhoog tegen de onderkant van de kast.

3. Steek een zelfuitlijnende schroef door het bovenste middelste kastgat. Zet de oven tijdelijk vast door de schroef minstens twee volledige slagen te draaien nadat de schroefdraad is ingeschakeld. (Het wordt later volledig aangedraaid.) Zorg ervoor dat u het netsnoer strak houdt. Pas op dat u het snoer niet beknelt, vooral niet bij montage gelijk met de onderkant van de kast.

4. Bevestig de magnetron aan de bovenkast.

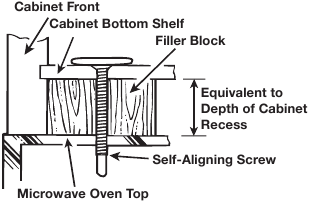

5. Steek de 2 zelfuitlijnende schroeven door de onderste plank van de kast en het vulblok in de buitenste bovenkast van het apparaat. Blijf het apparaat ondersteunen totdat beide schroeven zijn ingebracht en minstens twee volledige slagen zijn ingeschakeld, draai vervolgens beide schroeven volledig vast totdat het apparaat vastzit.

6. Installeer de vetfilters. Raadpleeg de gebruikershandleiding die bij de magnetron is verpakt voor instructies.

   OPMERKING: Voor modellen met geïnstalleerde vetfilters hoeft u geen filter te installeren.

KANAALWERK AANSLUITEN VOOR AFVOER BUITEN AAN DE BOVENKANT

1. Verleng het huisafvoerkanaal naar beneden om aan te sluiten op de afvoeradapter.
2. Sluit de afvoerkanaalverbindingen af met ducttape.

Voordat u uw magnetron gebruikt

1. Zorg ervoor dat de magnetronoven is geïnstalleerd volgens de instructies.

2. Verwijder al het verpakkingsmateriaal uit de magnetronoven.
3. Installeer de draaitafel en de ring in de holte.
4. Vervang de huiszekering of zet de stroomonderbreker weer aan.

5. Steek de stekker van het netsnoer in een speciaal 15 ampère stopcontact.

6. Lees de gebruikershandleiding.
7. Bewaar de installatie-instructies voor gebruik door de plaatselijke inspecteur.


Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Samsung Over the Range Magnetron ME18H704SFS Handleiding

Beschikbare talen
