Hunter NODE-100 Handleiding

NODE FUNCTIES

• Eenvoudige programmering met drukknoppen
• Model met één station (NODE-100) met DC-vasthoudsolenoïde. Modellen met één, twee, vier of zes stations zijn ook beschikbaar (solenoïden niet inbegrepen).
• Groot LCD-scherm (Liquid Crystal Display) met gemakkelijk te begrijpen pictogrammen
• Werkt op ten minste één standaard negen-volt alkalinebatterij (gebruik er twee voor een langere levensduur van de batterij)
• Drie programma's (A, B of C) met elk maximaal vier starttijden
• Looptijden van één minuut tot zes uur
• Mogelijkheden voor handmatig sproeien
• Batterijlevensduurindicator
• Compatibel met bekabelde regensensor
• Niet-vluchtig geheugen behoudt alle programmagegevens
• Seizoensaanpassing van 10–150%
• Met Easy Retrieve™-geheugen kunnen voorkeursgegevens van programma's worden opgeslagen/opgehaald
• Handmatige bypass van regensensor
• Totale looptijdberekening toont de totale sproeitijd per programma

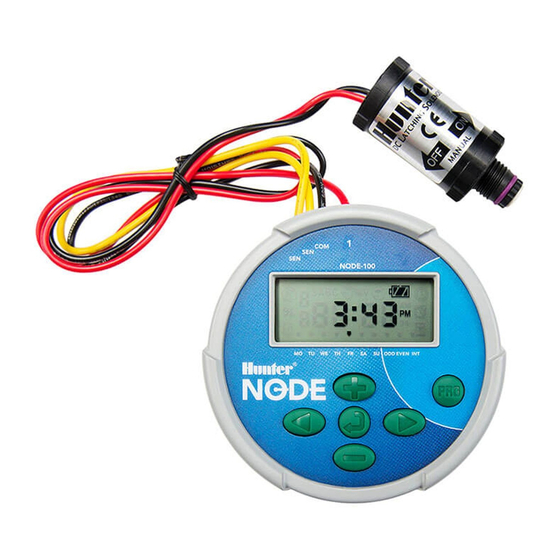

NODE ONDERDELEN

Dit gedeelte geeft een overzicht van enkele onderdelen van de NODE. Elk onderdeel wordt later in detail besproken. Dit gedeelte kan echter handig zijn om vertrouwd te raken met de verschillende beschikbare opties.

Bedieningsknoppen

1. -knop – Verhoogt het geselecteerde knipperende display
2. -knop – Verlaagt het geselecteerde knipperende display
3. -knop – Selecteert de programmeerfunctie
4. -knop – Schuift het geselecteerde knipperende display terug naar het volgende item
5. -knop – Navigeert het geselecteerde knipperende display terug naar het vorige item
6. -knop – Selecteert het programma (A, B of C)

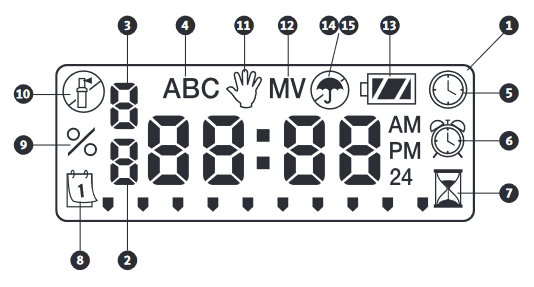

LCD-scherm

1. Hoofddisplay – Geeft alle programmagegevens weer
2. Stationsnummer – Geeft het stationsnummer weer dat wordt geprogrammeerd
3. Starttijdnummer – Geeft het starttijdnummer weer dat wordt geprogrammeerd
4. Programma – Geeft het programma weer (A, B of C)
5. Huidige tijd/dag – Geeft weer wanneer de huidige dag/tijd wordt ingesteld
6. Starttijden – Geeft weer wanneer starttijden worden ingesteld
7. Looptijden – Geeft weer wanneer looptijden worden ingesteld. Hiermee kan de gebruiker looptijden instellen van één minuut tot zes uur.
8. Sproeidagen – Hiermee kan de gebruiker afzonderlijke dagen selecteren om te sproeien of een geselecteerd aantal dagen tussen het sproeien (interval)
9. % Seizoensaanpassing – Hiermee kan de seizoensaanpassing worden geprogrammeerd van 10–150% (standaardwaarde is 100%)
10. Systeem uit – Geeft aan dat het sproeien is onderbroken
11. Handmatig aan/uit – Geeft aan wanneer handmatig sproeien is geprogrammeerd. Hiermee kan de gebruiker het station handmatig activeren.
12. MV – Geeft aan dat station één is ingesteld op hoofdkleptoepassing (alleen beschikbaar op modellen met twee, vier of zes stations)
13. Batterijstatus – Geeft de resterende levensduur van de batterij weer
14. Paraplu – Geeft aan dat de regensensor het sproeien onderbreekt
15. Doorgekruiste paraplu – Geeft aan dat de regensensor handmatig is omzeild

DE BATTERIJ/BATTERIJEN AANSLUITEN

De NODE gebruikt één of twee standaard negen-voltsbatterijen (niet meegeleverd) om de kleppen te bedienen en de controller te programmeren. De controller kan werken met één negen-voltsbatterij of met twee negen-voltsbatterijen. Onder normale omstandigheden is de verwachte levensduur één jaar voor één batterij en twee jaar bij gebruik van twee negen-voltsbatterijen.

OPMERKING: De NODE heeft een niet-vluchtig geheugen. Hierdoor kan de batterij worden verwijderd zonder dat programmagegevens verloren gaan.

De batterij/batterijen installeren

1. Schroef de achterkant van de NODE-behuizing los om toegang te krijgen tot het batterijcompartiment.
2. Plaats de batterij/batterijen in de batterijhouder en sluit deze aan op de controller met behulp van de batterijconnector.
3. Zorg ervoor dat er geen water in het batterijcompartiment zit.
4. Schroef de achterkant van de NODE terug op de voorkant.

OPMERKING: Controleer of de afdichtingsmarkering op de achterkant van de NODE overeenkomt met de voorkant, zodat een goede afdichting wordt gecreëerd.

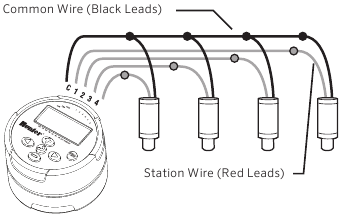

SOLENOÏDEN BEVESTIGEN

De NODE-100 wordt geleverd met een solenoïde die aan de controller is bevestigd. De NODE-100-LS wordt niet geleverd met een solenoïde. De NODE-200-, NODE-400- en NODE-600-controllers met meerdere stations bedienen respectievelijk maximaal twee, vier of zes solenoïden. DC-vasthoudsolenoïden van Hunter (P/N 458200) kunnen eenvoudig op alle kunststofkleppen van Hunter worden geïnstalleerd.

OPMERKING: Gebruik DC-vasthoudsolenoïden die werken tussen 9-11 VDC. 24 VAC-solenoïden werken niet met de NODE.

DC-solenoïden aansluiten op de NODE

1. Sluit de zwarte draden van elke solenoïde aan op de enkele gemeenschappelijke draad (zwarte draad) die van de NODE komt. Bevestig alle draadverbindingen met waterdichte connectoren.
2. Sluit één rode draad van elke solenoïde aan op de bijbehorende stationsdraad (rode draad) van de NODE. De stationsnummers staan op de voorkant van de NODE. Bevestig alle draadverbindingen met waterdichte connectoren.

OPMERKING: De maximale draadafstand tussen de solenoïde en de NODE is 30 m (100') met een minimale draaddikte van 18 AWG (1 mm).

DE NODE MONTEREN

De NODE kan eenvoudig op elke kunststofklep van Hunter worden gemonteerd. Een speciaal ontworpen klepbevestigingsclip maakt de installatie een fluitje van een cent. Er wordt een beschermende rubberen afdekking meegeleverd om te voorkomen dat er vuil op de voorkant van de NODE terechtkomt.

De NODE op een klep monteren

1. Schroef de DC-vasthoudsolenoïde van Hunter (P/N 458200) in de klepdeksel.
2. Plaats het kleine open uiteinde van de NODE-houder bovenop de solenoïde.
3. Plaats de NODE-controller in het grote open uiteinde van de NODE-houder.

EEN WEERSENSOR AANSLUITEN

Een Hunter Mini-Clik^®- of Wired Rain-Clik^®-regensensor kan op de NODE worden aangesloten. Het doel van deze sensor is om het sproeien te stoppen wanneer de weersomstandigheden dit vereisen.

OPMERKING: Wanneer de bekabelde regensensor het sproeien onderbreekt, toont het display het pictogram Systeem uit , "OFF" en op het display.

1. Knip de gele draadlus door die aan de NODE is bevestigd, ongeveer in het midden van de lus.
2. Verwijder ongeveer ½" (13 mm) isolatie van elke draad. Sluit één gele draad aan op elk van de draden van de weersensor. U kunt de regensensor tot 30 m (100 ft) van de NODE-controller monteren (minimale draaddikte 18 AWG/1 mm).
3. Bevestig draadverbindingen met waterdichte connectoren.

INACTIEVE MODUS

Normaal gesproken toont het NODE-display de tijd en dag, de dag van de week, MV (als de hoofdklepoptie is geactiveerd) en de indicator voor de levensduur van de batterij. Na een korte periode van inactiviteit wordt het display uitgeschakeld om de batterij te sparen. Door op een willekeurige knop te drukken, wordt de NODE in de inactieve modus gezet.

UITVOERINGSMODUS

Wanneer de controller een programma uitvoert, bevatten de items die op het display worden weergegeven het stationsnummer, de programmaletter, de resterende looptijd en het knipperende Rotor-pictogram.

PROGRAMMEREN

De NODE gebruikt standaard Hunter-controllerprogrammering met drie programma's (A, B of C) en vier starttijden per programma. Op standaard Hunter-controllers wordt een draaiknop gebruikt om tussen de programmeerfuncties te scrollen. Op de NODE wordt echter de knop gebruikt om snel en eenvoudig het irrigatieprogramma te maken. Tijdens het programmeren kan het knipperende gedeelte van het display worden gewijzigd door op de of knop te drukken. Om iets te wijzigen dat niet knippert, drukt u op de of knop totdat het gewenste item knippert.

De datum en tijd instellen

1. Druk op de knop totdat het pictogram wordt weergegeven.
2. Alle vier de cijfers worden weergegeven die het jaar voorstellen. Gebruik de of knoppen om het jaar te wijzigen. Druk op de knop om verder te gaan met het instellen van de maand.
3. Alle vier de cijfers worden weergegeven, waarbij de twee cijfers aan de linkerkant de knipperende maand vertegenwoordigen. Gebruik de of knoppen om de maand te wijzigen. Druk op de knop om verder te gaan met het instellen van de dag.
4. Alleen de twee cijfers aan de rechterkant worden weergegeven en knipperen, die de dag vertegenwoordigen. Druk op de of knoppen om de dag te wijzigen. Druk op de knop om verder te gaan met het wijzigen van het uur. Druk op de knop om verder te gaan met het instellen van de tijd.
5. De AM/PM/24-uurs tijdinstelling wordt knipperend weergegeven. Druk op de of knop om de tijdinstelling te wijzigen in AM, PM of 24-uurs tijd. Druk op de knop om verder te gaan met het instellen van het uur.
6. Alle vier de cijfers worden weergegeven, waarbij de twee cijfers aan de linkerkant knipperen, die het uur vertegenwoordigen. Gebruik de of knoppen om het uur te wijzigen. Druk op de knop om verder te gaan met het instellen van de minuten.
7. Alle vier de cijfers worden weergegeven, waarbij de twee cijfers aan de rechterkant knipperen, die de minuten vertegenwoordigen. Gebruik de of knoppen om de minuten te wijzigen. Door op de knop te drukken, gaat u naar de jaarinstelling bij stap 2.
8. Druk op de knop om door te gaan naar de volgende programmeerfunctie of laat de controller terugkeren naar de inactieve modus.

Starttijden voor besproeiing instellen

1. Druk op de knop totdat het pictogram wordt weergegeven.
2. De starttijd wordt knipperend weergegeven, samen met de programmaletter (A, B of C) en het starttijdnummer (1, 2, 3 of 4) in de linkerbovenhoek van het display. Er kunnen maximaal 4 verschillende starttijden worden ingesteld voor elk programma.
3. Gebruik de of knoppen om de starttijd te wijzigen voor het programma dat wordt weergegeven. Elke keer dat u op de knop drukt, wordt de starttijd in stappen van één minuut gewijzigd.
4. Druk op de knop om een extra starttijd toe te voegen aan het weergegeven programma. Het starttijdnummer wordt in de linkerbovenhoek van het display weergegeven.
5. Druk op de knop om starttijden toe te voegen aan een ander programma.
6. Druk op de knop om door te gaan naar de volgende programmeerfunctie of laat de controller terugkeren naar de inactieve modus.

LET OP: Nadat u de looptijd voor het laatste station hebt geprogrammeerd, drukt u op de knop om de totale looptijd voor het programma weer te geven.

De looptijden instellen

1. Druk op de knop totdat het pictogram wordt weergegeven.
2. De looptijd wordt knipperend weergegeven. Ook de programmaletter (A, B of C) en het actieve stationnummer worden aan de linkeronderzijde van het display weergegeven. Druk op de of knoppen om de looptijd van het station te wijzigen van één minuut tot zes uur.
3. Druk op de knop om naar het volgende station te gaan.
4. Druk op de knop om een looptijd toe te voegen aan een ander programma.
5. Druk op de knop om door te gaan naar de volgende programmeerfunctie of laat de controller terugkeren naar de inactieve modus.

Besproeiingsdagen instellen

1. Druk op de knop totdat het pictogram wordt weergegeven.
2. De programmaletter (A, B of C) wordt weergegeven.
3. Pijlen wijzen naar de specifieke dagen van de week waarop besproeiing zal plaatsvinden. Druk op de of knoppen om door de dagen te scrollen.
4. Druk op de knop om die dag te activeren voor het weergegeven programma, of de knop om de besproeiing voor die dag te annuleren. De pijl wordt weergegeven op de besproeiingsdagen voor het actieve programma.
5. Druk op de knop om dagen in te stellen om voor een ander programma water te geven, indien gewenst.
6. Druk op de knop om door te gaan naar de volgende programmeerfunctie of laat de controller terugkeren naar de inactieve modus.

Oneven/even dagen selecteren om water te geven

Deze functie gebruikt genummerde dagen van de maand om water te geven in plaats van specifieke dagen van de week.

1. Druk op de knop totdat het pictogram wordt weergegeven.
2. Druk op de knop totdat de cursor zich boven ODD of EVEN op het display bevindt.
3. Druk op de knop om te selecteren, of de knop om ODD of EVEN dagen om water te geven te annuleren.
4. Zodra de ODD- of EVEN-modus is geactiveerd, is dit de enige cursor die op het display wordt weergegeven.

Intervaldagen selecteren om water te geven

1. Druk op de knop totdat het pictogram wordt weergegeven.
2. Druk op de knop totdat de cursor zich boven INT op het display bevindt.
3. Druk op de knop en een 1 zal knipperen, wat het aantal dagen tussen het water geven aangeeft.
4. Druk op de of knoppen om het aantal dagen tussen de watergeefdagen te selecteren (1 tot 31).

De seizoensgebonden aanpassing instellen

1. Druk op de knop totdat de wordt weergegeven.
2. Druk op de of knop om de seizoensgebonden aanpassingswaarde te verhogen of te verlagen van de standaard 100% (tot een minimum van 10% of een maximum van 150%).
3. De geprogrammeerde waarde voor seizoensgebonden aanpassing wordt toegepast op alle irrigatieprogramma's en wordt onmiddellijk weergegeven in de weergegeven looptijden. Als bijvoorbeeld looptijden van 20 minuten zijn geprogrammeerd en vervolgens de seizoensgebonden aanpassing wordt gewijzigd van 100% naar 50%, zijn de weergegeven looptijden 10 minuten.

Het systeem uitschakelen

Om uw controller uit te schakelen, drukt u op de knop totdat het pictogram en OFF op het scherm worden weergegeven. Om de controller terug te zetten naar de automatische programmeermodus, drukt u op de knop. De controller keert onmiddellijk terug naar de automatische programmeermodus en geeft de tijd en de levensduur van de batterij weer.

Handmatig besproeien

Handmatig besproeien stelt de gebruiker in staat om elk station of een programma te testen voor een bepaalde looptijd. Er wordt in deze modus geen rekening gehouden met de weersensorconditie (indien gebruikt).

1. Zorg ervoor dat de controller in de inactieve modus staat. Houd de knop ingedrukt totdat het pictogram wordt weergegeven.
2. Het stationnummer wordt in de linkeronderhoek van het display weergegeven, samen met de looptijd.
3. Gebruik de en knoppen om het gewenste station te selecteren en de en knoppen om de handmatige besproeiingstijd voor het weergegeven station in te stellen.
4. Om een programma handmatig te activeren, drukt u op de knop. De programmaletter (A, B of C) wordt op het scherm weergegeven. Als een ander programma nodig is, drukt u op de knop totdat het gewenste programma wordt weergegeven.
5. Om de handmatige besproeiingscyclus te stoppen, drukt u op de knop totdat de tijd is teruggebracht tot nul.
6. Druk op de knop om door te gaan naar de volgende programmeerfunctie of laat de controller terugkeren naar de inactieve modus.

LET OP:

• Door op de of knoppen te drukken wanneer een station in de handmatige besproeiingsmodus draait, wordt de besproeiingstijd voor dat station gewijzigd.
• Door op de knop te drukken wanneer een station in de handmatige besproeiingsmodus draait, wordt de besproeiing op het huidige station gestopt en naar het volgende station gegaan.
• Door op de knop te drukken wanneer een station in de handmatige besproeiingsmodus draait, wordt de besproeiing op het huidige station gestopt en teruggekeerd naar het vorige station.

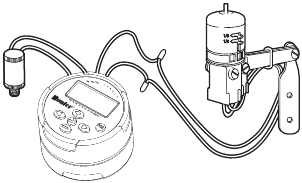

Sensorwerking

De NODE is compatibel met Hunter Clik-type regensensoren, waaronder Mini-Clik^®, Freeze-Clik en Wired Rain-Click^®, evenals vele andere interrupt-type apparaten/sensoren die geen stroom nodig hebben. Sluit de sensor eenvoudig aan op de NODE-controller door de gele draadlus door te knippen en aan te sluiten op de sensordraden.

LET OP: NODE is niet compatibel met Hunter Wireless Rain-Clik^® of andere weerapparaten die 24 VAC-voeding nodig hebben.

Wanneer de sensor is geactiveerd, wordt de besproeiing opgeschort en wordt het pictogram op het display weergegeven.

GEAVANCEERDE PROGRAMMEERFUNCTIES

Alle geavanceerde programmeerfuncties worden gestart vanuit de ruststand, waarin de tijd, de dag van de week en de indicator voor de batterijduur op het display worden weergegeven. Als er iets op het display knippert, bevindt de controller zich in een van de programmeermodi. Na een korte periode van inactiviteit keert de controller terug naar de ruststand.

Sensor Bypass

1. Houd in de ruststand de knop ingedrukt totdat het pictogram wordt weergegeven.
2. Het display toont het paraplupictogram dat knippert en ON (AAN).

3. Druk op de knop om de sensor te omzeilen. Het display toont en OFF (UIT) om aan te geven dat de weersensor is omzeild. Het pictogram wordt tijdens normaal gebruik op het display weergegeven om aan te geven dat de controller in de bypass-modus staat.

4. Om de weersensor opnieuw te activeren, houdt u de knop ingedrukt totdat het pictogram wordt weergegeven. Druk op de knop om terug te keren naar de normale sensormodus.

Easy Retrieve Memory

Met deze functie kan de gebruiker een voorkeursprogramma opslaan in het permanente geheugen van de controller, dat op elk moment kan worden teruggezet. Dit is een geweldige manier om wijzigingen te negeren en terug te keren naar het oorspronkelijke programmeerschema.

Een programma opslaan:

1. Zorg ervoor dat de controller is geprogrammeerd met het gewenste programmeerschema.
2. Houd in de ruststand de knoppen en vijf seconden ingedrukt om het huidige programma op te slaan.
3. Het scherm toont drie gestippelde lijnen die van links naar rechts bewegen om aan te geven dat het huidige programma wordt opgeslagen in het permanente geheugen. Het display knippert DONE (GEREED) wanneer het proces is voltooid.

Een opgeslagen programma ophalen:

1. Houd in de ruststand de knoppen en vijf seconden ingedrukt.
2. Het scherm toont drie gestippelde lijnen die van rechts naar links bewegen om aan te geven dat het voorkeursprogramma uit het geheugen wordt opgehaald.

De controller heeft nu het voorkeursprogramma als het huidige programma. Het display knippert DONE (GEREED) wanneer het proces is voltooid.

OPMERKING: Wees voorzichtig bij het gebruik van Easy Retrieve memory. Het opslaan van programmagegevens in het geheugen met Easy Retrieve overschrijft de huidige programmagegevens met alles wat is opgeslagen in het permanente geheugen. Zorg er bij het opslaan van programmagegevens voor dat de huidige programmagegevens zijn wat u wilt opslaan.

De hoofdklepbediening instellen (alleen NODE-200, NODE-400 en NODE-600)

De NODE-modellen met meerdere stations (NODE-200, NODE-400 en NODE-600) kunnen worden geprogrammeerd met behulp van een normaal gesloten hoofdklep. Bij het programmeren met de hoofdklep wijst u Station 1 toe als de hoofdklep, waardoor het gebruik van Station 1 voor activering van een irrigatiestation effectief verloren gaat.

1. Druk in de ruststand op de knop totdat het pictogram wordt weergegeven.
2. Programma A wordt weergegeven samen met het actieve stationsnummer linksonder. Zorg ervoor dat het actieve station "1" aangeeft. De looptijd wordt weergegeven.

3. Druk eenmaal op de knop en het pictogram MV wordt op het scherm weergegeven en de tijd verdwijnt. Station 1 fungeert nu als de hoofdklep en is niet beschikbaar in andere programmeerschermen.

4. Wanneer de hoofdklep is geactiveerd, is deze van toepassing op alle programma's en het pictogram MV blijft te allen tijde op het scherm weergegeven.

Programmeerbaar uit (tot 99 dagen)

Met deze functie kan de gebruiker al het geprogrammeerde sproeien gedurende de aangegeven periode van 1-99 dagen stoppen. Aan het einde van de programmeerbare uitschakelperiode hervat de controller de normale werking.

1. Druk in de ruststand op de knop totdat het pictogram wordt weergegeven. Wacht twee seconden totdat OFF (UIT) op het display wordt weergegeven. De controller bevindt zich nu in de systeem-uit-modus (System Off).
2. Druk op de knop en een knipperende "1" wordt weergegeven, wat het aantal dagen aangeeft dat de controller uitgeschakeld blijft. Programmeer het gewenste aantal dagen uit, tot maximaal 99 dagen.
3. Het display toont het aantal dagen dat nog over is in de OFF (UIT)-periode.
4. Om de OFF (UIT)-periode te onderbreken, drukt u op de knop om terug te keren naar het scherm van de ruststand, met de tijd en de dag van de week.

BATTERIJ-INDICATOR

De resterende batterijduur kan worden geschat aan de hand van de batterij-indicator op het display. De NODE kan werken met een enkele negen-volt batterij of met twee negen-volt batterijen. Het gebruik van twee negen-volt batterijen levert ongeveer twee keer de batterijduur op van een enkele negen-volt batterij. De onderstaande tabel met de batterij-indicator toont een schatting van de resterende batterijduur.

Vol: 100-60% resterende batterijduur
Gemiddeld: 60-25% resterende batterijduur
Laag: 25-0% resterende batterijduur
Vervang de batterij onmiddellijk!

CONTROLLER RESETTEN

Het resetten van de controller wist de huidige programmagegevens en start de controller opnieuw op. Een reset verwijdert echter geen programma dat is opgeslagen in het permanente geheugen met behulp van de Easy Retrieve memory-functie om een voorkeursprogramma op te slaan.

1. Houd in de ruststand de toetsen , en ingedrukt.
2. Na twee seconden wordt het scherm leeg. Blijf de toetsen , en ingedrukt houden.
3. 12:00 knippert op het display. Laat de toetsen los.
4. De controller kan een aftelling van 10 tot 1 op het display weergeven en vervolgens wordt 12:00 uur knipperend weergegeven wanneer de reset is voltooid. De controller kan nu opnieuw worden geprogrammeerd.

HANDLEIDING VOOR PROBLEEMOPLOSSING

SPECIFICATIES

Afmetingen: 3 ½" (89 mm) diameter, 2 ½" (64 mm) hoog
Sensoringangen: Eén
Stroombron: Eén negen-volt alkalinebatterij (gebruik er twee voor een langere batterijduur). Activeert DC-vergrendelingssolenoïden die werken op 9-11 VDC (Hunter PN 458200).
Bedrijfstemperatuur: 0ºF tot 140ºF (-17ºC tot 60ºC)

Goedkeuringen:
IP68
CE
FCC
C-Tick

Hunter Industries Incorporated
1940 Diamond Street • San Marcos, California 92078, USA
www.hunterindustries.com/global

© 2018 Hunter Industries Incorporated
