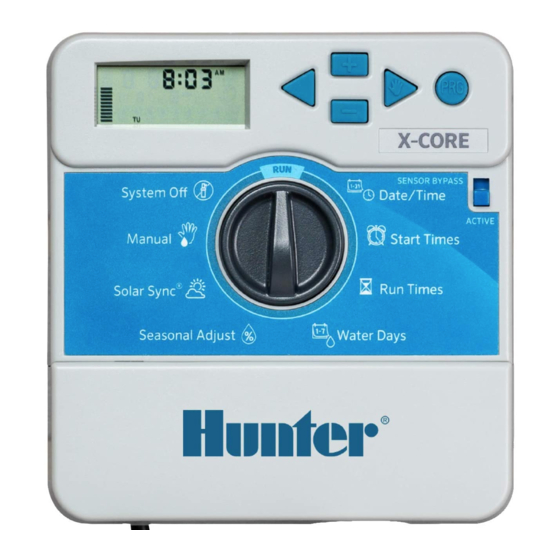

Hunter X-CORE Snelstartgids

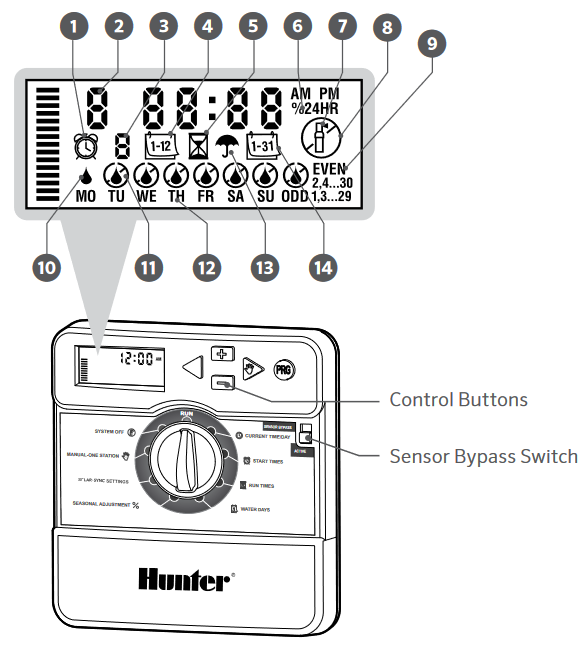

X-Core Componenten

1. Starttijdsymbool
2. Stationnummer
3. Programma-indicator
4. Maandsymbool
5. Draaitijdsymbool
6. Seizoensaanpassing (%)
7. Station Draait
8. Sproeier Uit Dagen
9. Oneven/Even/Interval Dagen
10. Actieve Waterdag
11. Niet-Actieve Waterdag
12. Dag van de Week
13. Regensensor Actief/Bypass
14. Dagsymbool

Installatie

DE HUIDIGE DATUM EN TIJD INSTELLEN

1. Draai de knop naar de DATE/TIME (DATUM/TIJD) positie.
2. Het huidige jaar zal knipperen. Gebruik de + en – knoppen om het jaar te wijzigen. Druk op de ► knop om door te gaan met het instellen van de maand.
3. De maand zal knipperen. Gebruik de + en – knoppen om de maand te wijzigen. Druk op de ► knop om door te gaan met de daginstelling.
4. De dag zal knipperen. Gebruik de + en – knoppen om de dag van de maand te wijzigen. Druk op de ► knop om door te gaan met de tijdinstelling.
5. De tijd wordt weergegeven. Gebruik de + en – knoppen om AM, PM, of 24 HR te selecteren om alle tijden in 24-uurs modus weer te geven.
6. Druk op de ► knop om naar uren te gaan. Gebruik de + en – knoppen om het uur te wijzigen dat op het display wordt weergegeven.
7. Druk op de ► knop om door te gaan naar minuten. Gebruik de + en – knoppen om de minuten te wijzigen die in het display worden weergegeven.
8. Draai de knop naar de RUN (UITVOEREN) positie. Datum en tijd zijn nu ingesteld.

De controllerknop moet in de RUN (UITVOEREN) positie staan om automatische irrigatie mogelijk te maken.

EEN PROGRAMMA STARTTIJD INSTELLEN

1. Draai de knop naar de START TIMES (STARTTIJDEN) positie.
2. Gebruik de PRG knop om het programma te selecteren (A, B, of C).
3. Gebruik de + en – knoppen om de Starttijd te wijzigen. De Starttijd gaat in stappen van 15 minuten vooruit.
4. Druk op de ► knop om nog een Starttijd toe te voegen, of de PRG knop om een Starttijd in te stellen voor het volgende programma.
5. Draai de knop naar de RUN (UITVOEREN) positie.

EEN PROGRAMMA STARTTIJD VERWIJDEREN

1. Draai de knop naar de START TIMES (STARTTIJDEN) positie.
2. Druk op de rechterpijl om de gewenste START TIME (STARTTIJD) te vinden.
3. Druk op de + of – knoppen om OFF (UIT) te bereiken, dat zich bevindt tussen 23:45 en 00:00.
4. Druk op de PRG knop om extra programma's te bekijken/bewerken.
   Herhaal stap 1–3 indien nodig.

EEN STATION DRAAITIJD INSTELLEN

1. Draai de knop naar de RUN TIMES (DRAAITIJDEN) positie.
2. Gebruik de PRG knop om het programma te selecteren (A, B, of C).
3. Gebruik de + en – knoppen om de station draaitijd op het display te wijzigen. U kunt station draaitijden instellen van 1 minuut tot 4 uur.
4. Druk op de ► knop om naar het volgende station te gaan.
5. Herhaal dit voor elk station.

WATERDAGEN INSTELLEN

1. Draai de knop naar de WATER DAYS (WATERDAGEN) positie.
2. Het display toont het laatst geselecteerde programma (A, B, of C). Schakel naar een ander programma door op de PRG knop te drukken.
3. De aanwijzer onderaan het scherm toont de momenteel geselecteerde dag van de week. Druk op + of – om dagen te selecteren om te sproeien of niet te sproeien .

ONEVEN OF EVEN DAGEN SELECTEREN OM TE SPROEIEN

1. Druk ► voorbij alle dagen van de week naar ODD (ONEVEN) of EVEN.
2. Druk op + om te selecteren of – om ODD (ONEVEN) of EVEN te annuleren.

INTERVAL SPROEIEN SELECTEREN

1. Druk ► voorbij ODD (ONEVEN) en EVEN naar INT (INTERVAL).
2. Druk op + of – om intervaldagen in te stellen.
3. Druk op + of – om het aantal dagen tot de volgende besproeiing in te stellen.

OPMERKING: Om de intervalmodus te verlaten, drukt u herhaaldelijk op ► of ◄ totdat specifieke dagen van de week verschijnen.

SEIZOENSAANPASSING

• Wijzigt alle looptijden met een percentage voor lokale omstandigheden.
• Druk op + of – om te wijzigen van 10% tot 150% van de oorspronkelijke looptijden.

HANDMATIG ENKEL STATION

1. Draai de knop naar de Manual Single Station (Handmatig Enkel Station) positie.
2. Druk op ► om het station te selecteren. Gebruik + of – om de handmatige looptijd in te stellen.
3. Draai de knop naar de RUN (UITVOEREN) positie om onmiddellijk te beginnen.

HANDMATIG PROGRAMMA

1. Draai de knop naar de RUN (UITVOEREN) positie.
2. Houd de ► knop drie seconden ingedrukt.
3. Druk op PRG om het programma te selecteren.
4. Laat de knop twee seconden los. Het programma begint.
5. Druk op ► om door te gaan naar een ander station binnen het Programma.

ONE-TOUCH HANDMATIG STARTEN EN VOORTZETTEN

1. Houd de rechterknop twee seconden ingedrukt.
2. Druk op de PRG knop om het programma te selecteren.
3. Druk op de linker- of rechterknop om een station te selecteren.
4. Druk op de + of – knop om de looptijd te wijzigen.
5. Na een pauze van twee seconden begint het programma. Gebruik op elk moment tijdens de handmatige cyclus de linker- of rechterknoppen om handmatig van station naar station te navigeren.

TESTPROGRAMMA

Voert alle stations uit voor een testlooptijd.

1. Houd PRG drie seconden ingedrukt.
2. Station 1 verschijnt. Druk op + of – om de looptijd in te voeren.
3. Wacht twee seconden, elk station draait voor de testlooptijd.

SYSTEEM UIT

Draai de knop naar de system OFF (UIT) positie. Er zal geen besproeiing plaatsvinden in deze knopstand.

PROGRAMMEERBARE REGEN UIT

1. Draai de knop naar de system OFF (UIT) positie en wacht tot OFF (UIT) stopt met knipperen.
2. Druk op + of – om het aantal dagen in te stellen dat het uit moet blijven.
3. Draai de knop terug naar de RUN (UITVOEREN) positie. Het display toont de resterende dagen uit en de besproeiing wordt hervat wanneer de dagen uit 0 bereiken. Om Rain Off (Regen Uit) te annuleren, draait u de knop naar OFF (UIT), wacht u tot OFF (UIT) stopt met knipperen en draait u de knop terug naar RUN (UITVOEREN).

SENSOR BYPASS

Overschrijft de sensoruitschakeling om besproeiing mogelijk te maken.

1. Verplaats de sensor BYPASS (OMZEILEN) schakelaar naar de BYPASS (OMZEILEN) positie.
2. Zet de schakelaar terug naar ACTIVE (ACTIEF) om sensoruitschakeling toe te staan.

PLANNINGSTIPS

• Een programma is een besproeiingsschema dat Starttijd(en), Looptijd(en) en Waterdag(en) bevat.
• Een Starttijd is de tijd van de dag waarop de Stations in het Programma beginnen met besproeien.
• Een Looptijd is de besproeiingsduur per Station (zone).
• Eén Starttijd is nodig om het hele programma uit te voeren.

VOLLEDIGE RESET

1. Houd de –, ► en PRG knoppen tegelijkertijd ingedrukt.
2. Druk op de RESET (RESET) knop aan de rechterkant van de controller en laat deze los.
3. Wanneer DONE (KLAAR) op het LCD-scherm verschijnt, laat u de –, ► en PRG knoppen los. Het display moet nu 12:00 AM weergeven. Het geheugen is nu gewist en de controller kan opnieuw worden geprogrammeerd.

Probleemoplossing

Display	Mogelijke Oorzaak	Oplossingen
DISPLAY TOONT "ERR" MET NUMMER	Kortsluiting in veldbedrading of slechte solenoïde.	Controleer de veldbedrading en de ventielsolenoïde. Druk op een willekeurige knop om het ERR bericht te wissen.
DISPLAY TOONT P "ERR"	Kortsluiting in P/MV bedrading of solenoïde.	Controleer de bedrading en solenoïde bij P/MV. Controleer de specificaties voor het Pomprelais.
DISPLAY TOONT SP "ERR"	SmartPort® fout. Er is elektrische ruis aanwezig in de buurt van de verbinding met de afstandsbediening of een ander SmartPort-apparaat.	Verplaats de verbindingen weg van bronnen van elektrische ruis. Controleer of de controller correct is bedraad. Draad van SmartPort Sluit de draad aan op: Rood 24 VAC (AC terminal 1) Wit 24 VAC (AC terminal 2) Blauw Afstandsbediening terminal (REM)
DISPLAY TOONT WATERING (BESPROEIEN) MAAR ER VINDT GEEN BESPROEIING PLAATS	Probleem in de veldbedrading. Probleem met solenoïdes. Geen waterdruk op het systeem.	Controleer de veldbedrading (voltmeter). Controleer de ventielsolenoïde(s). Controleer of de waterbron open staat.
VASTGELOPEN OF VERKEERD DISPLAY	Er heeft een stroomstoot plaatsgevonden.	Reset de controller.
REGENSENSOR STOPT IRRIGATION (BESPROEIING) NIET	De jumperdraad is niet verwijderd. Sensor schakelaar in BYPASS (OMZEILEN) positie.	Verwijder de jumperdraad op de SEN terminals. Zet de sensorschakelaar in de Active (Actief) positie.
CONTROLLER LIJKT CONTINU TE WATER (BESPROEIEN)	Te veel START TIMES (STARTTIJDEN).	Eén Starttijd bedient alle stations in een programma. Verwijder onnodige Starttijden.

Verborgen Functies

Conformiteitsinformatie

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt u aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen te nemen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Dit apparaat voldoet aan deel 15 van de FCC-regels. Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken.
2. Dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Hunter Industries kunnen de bevoegdheid van de gebruiker om dit apparaat te bedienen ongeldig maken. Raadpleeg indien nodig een vertegenwoordiger van Hunter Industries Inc. of een ervaren radio-/televisietechnicus voor aanvullende suggesties. De volgende verklaring is van toepassing wanneer de irrigatiecontroller wordt gebruikt met een Wi-Fi-accessoireapparaat: Om te voldoen aan de FCC RF-blootstellingsvereisten voor mobiele en basisstation zendapparaten, moet een afstand van 20 cm of meer worden aangehouden tussen de antenne van dit apparaat en personen tijdens de werking. Om naleving te garanderen, wordt bediening op een kortere afstand dan deze niet aanbevolen. De antenne(s) die voor deze zender worden gebruikt, mogen niet op dezelfde locatie worden geplaatst of samenwerken met een andere antenne of zender.

Certificaat van Conformiteit met Europese Richtlijnen

Hunter Industries verklaart dat de irrigatiecontroller voldoet aan de normen van de Europese Richtlijnen inzake "elektromagnetische compatibiliteit" (2014/30/EU), "laagspanning" (2014/35/EU) en "radioapparatuur" (2014/53/EU).

Innovation, Science and Economic Development Canada (ISED) Nalevingskennisgeving

Dit apparaat bevat licentie-vrijgestelde zender(s)/ontvanger(s) die voldoen aan de licentie-vrijgestelde RSS(s) van Innovation, Science and Economic Development Canada.

Het gebruik is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen interferentie veroorzaken, en
2. Dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.

HUNTER INDUSTRIES | Built on Innovation^®
1940 Diamond Street, San Marcos, California 92078 USA
Meer informatie. Bezoek hunterindustries.com

© 2020 Hunter Industries™. Hunter, het Hunter-logo en alle andere handelsmerken zijn eigendom van Hunter Industries, geregistreerd in de VS en andere landen. Gelieve te recyclen.
