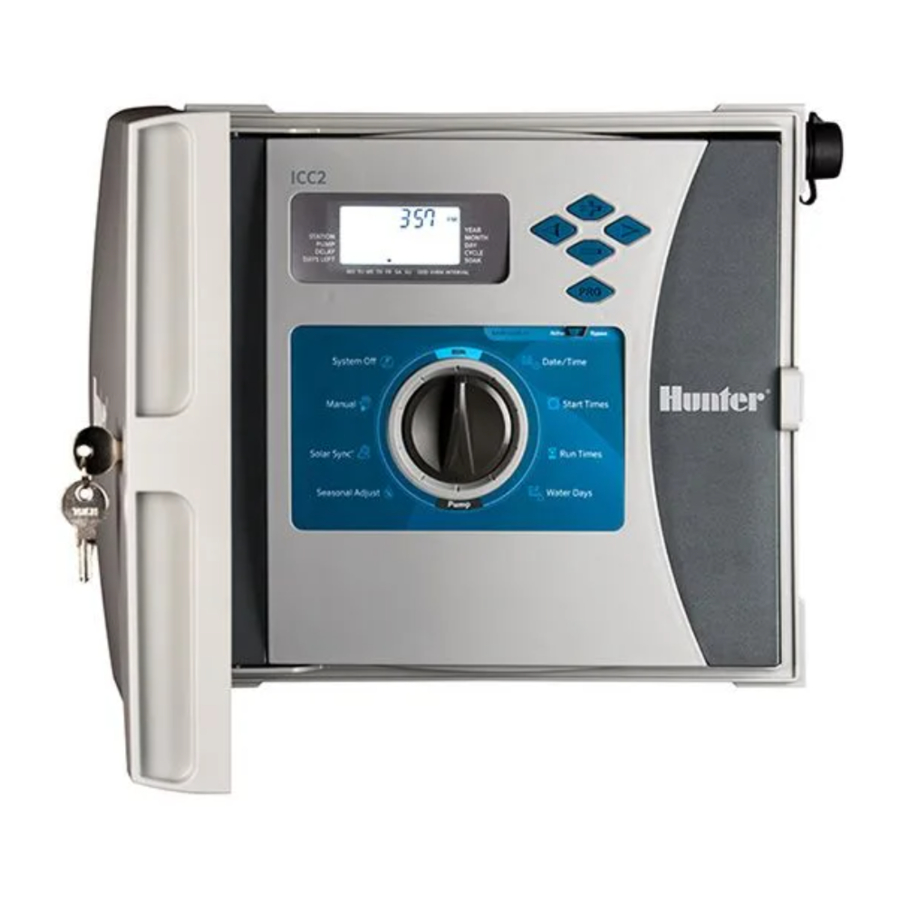

Hunter ICC2 - Handleiding voor de irrigatiecontroller

Handleiding

• I2C-800-PL: basismodel met 8 stations, uitbreidbaar tot 38 stations, kunststof buitenkast
• I2C-800-M: basismodel met 8 stations, uitbreidbaar tot 54 stations, grijze metalen buitenkast
• I2C-800-SS: basismodel met 8 stations, uitbreidbaar tot 54 stations, roestvrijstalen buitenkast
• I2C-800-PP: basismodel met 8 stations, uitbreidbaar tot 54 stations, kunststof sokkel

Specificaties

BEDRIJFSSPECIFICATIES

• Aantal stations: modulair ontwerp, uitbreidbaar van 8 tot 38 (kunststof), 8 tot 54 (metaal)
• Stationlooptijd: 1 minuut tot 12 uur
• Starttijden: 8 per programma, 4 onafhankelijke programma's (A, B, C en D)
• Gelijktijdige programmawerking: 2
• Sensoringangen: 1
• Pomp-/hoofdklepuitgangen: 1
• Bewateringsschema: 7-daagse kalender, intervalbewatering tot een interval van 31 dagen of echte oneven of even dagprogrammering

AFMETINGEN

KUNSTSTOF KAST

• Hoogte: 30,5 cm (12 inch)
• Breedte: 34,8 cm (13,7 inch)
• Diepte: 12,7 cm (5 inch)

METALEN KAST (GRIJS OF RV)

• Hoogte: 40,6 cm (16 inch)
• Breedte: 33 cm (13 inch)
• Diepte: 12,7 cm (5 inch)

METALEN SOKKEL (GRIJS OF RV)

• Hoogte: 91,4 cm (36 inch)
• Breedte: 29,2 cm (11,5 inch)
• Diepte: 12,7 cm (5 inch)

KUNSTSTOF SOKKEL

• Hoogte: 99,1 cm (39 inch)
• Breedte: 61 cm (24 inch)
• Diepte: 43,2 cm (17 inch)

ELEKTRISCHE SPECIFICATIES

• Transformatoringang: 120 VAC, 60 Hz (230 VAC, 50/60 Hz internationaal gebruik)
• Transformatoruitgang: 24 VAC, 1,4 A
• Stationuitgang: 24 VAC, tot 0,56 A
• Pomp-/hoofdklepuitgang: 24 VAC, tot 0,56 A
• Batterij: 9-volt alkalinebatterij (niet inbegrepen) wordt alleen gebruikt voor niet-AC programmering; niet-vluchtig geheugen bewaart programmagegevens
• Batterij voorpaneel: interne CR2032 lithium (inbegrepen) voor real-time klok

GOEDKEURINGEN

• CE, UL, cUL, FCC, RCM
• Kunststof kast: IP44, NEMA 3R
• Metalen kast (grijs of RV): IP44, NEMA 3R
• Metalen sokkel (grijs of RV): IP44, NEMA 3R
• Kunststof sokkel: IP24, NEMA 3R

STANDAARDINSTELLINGEN

• Alle stations zijn ingesteld op een looptijd van nul. Deze controller heeft een niet-vluchtig geheugen dat alle ingevoerde programmagegevens bewaart, zelfs tijdens stroomuitval, zonder dat een batterij nodig is.

ICC2-componenten

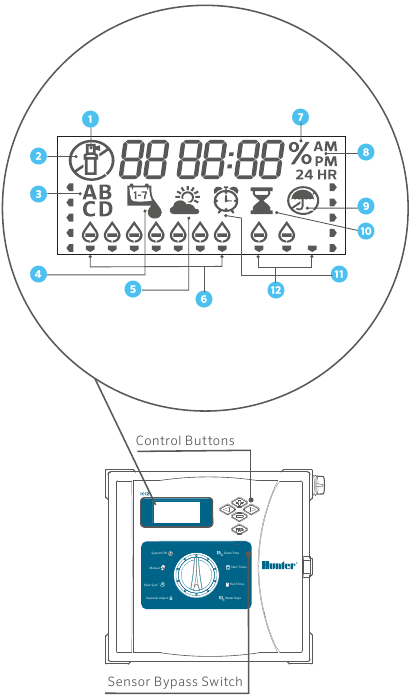

DISPLAYSCHERMEN

1. Station actief: geeft aan wanneer er water wordt gegeven.
2. Sproeier uit dagen: geeft aan dat er op de geselecteerde dag geen water wordt gegeven.
3. Programma-indicatoren: identificeert het gebruikte programma (A, B, C of D).
4. Watersymbolen: kies de gewenste waterdagen.
5. Solar Sync-symbool: geeft aan dat de optionele Hunter Solar Sync-sensor in gebruik is.
6. Dagen van de week: maandag t/m zondag.
7. Seizoensaanpassing %: geeft het percentage seizoensaanpassing aan (stappen van 5%).
8. Tijdmodus (AM/PM/24): selecteer AM-, PM- of 24-uursweergave.
9. Regensensor actief/overschrijven: geeft aan of de sensor is ingesteld op actief of bypass.
10. Looptijdsymbool: de gebruiker kan de looptijd van elk station instellen van 1 minuut tot 12 uur.
11. Starttijdsymbool: plan maximaal 8 starttijden per programma in stappen van 15 minuten.
12. Oneven/even/intervaldagen: geeft aan of oneven, even of intervalwaterdagen zijn geselecteerd.

BEDIENINGSKNOPPEN

+ Plusknop: verhoogt de geselecteerde knipperende weergave.
- Minknop: verlaagt de geselecteerde knipperende weergave.
► Pijl naar voren: Verplaatst de geselecteerde knipperende weergave naar het volgende item; ook te gebruiken om een handmatige cyclus te starten.
◄ Pijl terug: Zet de geselecteerde knipperende weergave terug naar het vorige item.
PRG Programmaknop: Selecteert en programmeert (A, B, C of D); ook te gebruiken om een testprogramma te starten.
RAIN SENSOR Sensor-bypassschakelaar: Te gebruiken om optionele Hunter "Clik-type"-sensoren te omzeilen.

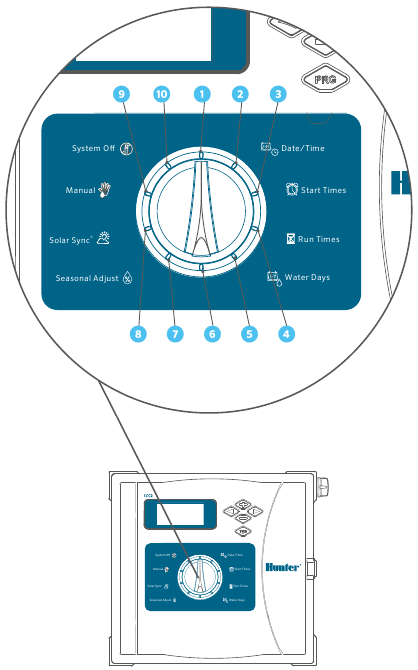

BEDIENINGSKNOP

1. Run: Normale knopstand voor automatische werking.

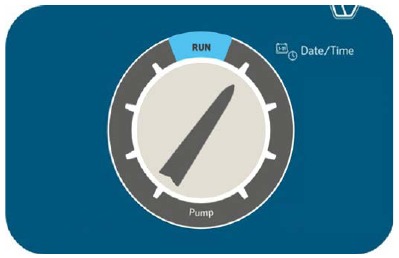

2. Datum/tijd: stel de huidige datum en tijd in.
3. Starttijden: stel 1 tot 8 starttijden in elk programma in.

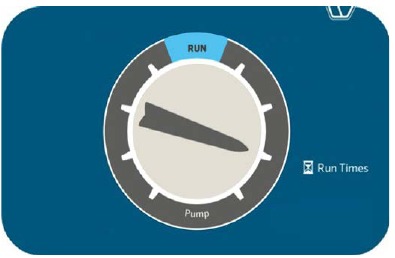

4. Looptijden: stel de looptijd van elk station in.

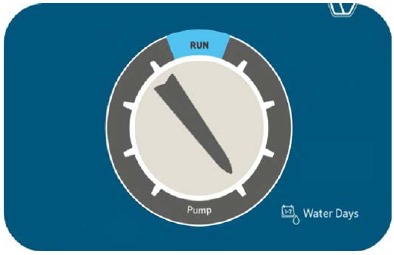

5. Waterdagen: selecteer afzonderlijke, oneven, even of intervalwaterdagen.

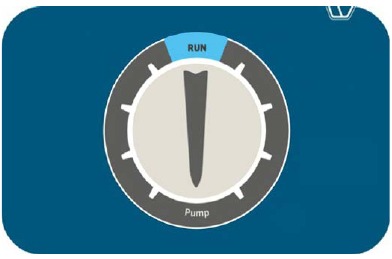

6. Pomp: schakel de pomp of hoofdklep in of uit voor elk station.

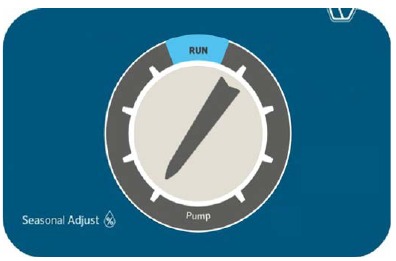

7. Seizoensaanpassing: wijzig alle looptijden in alle programma's met een percentage (5% tot 300%).
8. Solar Sync®: stel de optie voor de Hunter Solar Sync-sensor in en pas deze aan.

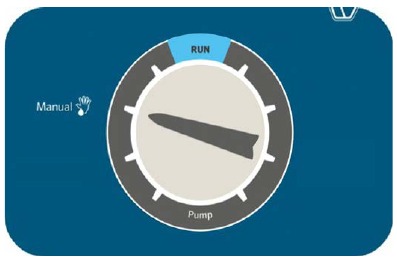

9. Handmatig: activeer onmiddellijk een eenmalige bewatering van één station.

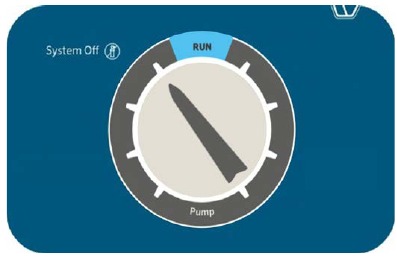

10. Systeem uit: wordt gebruikt om alle bewatering te stoppen totdat de knop wordt teruggezet naar de RUN-stand.

BEDRADINGSRUIMTE

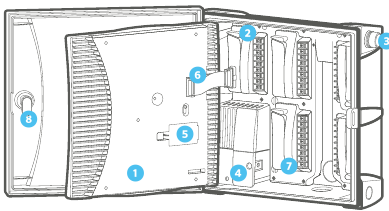

KUNSTSTOF KAST

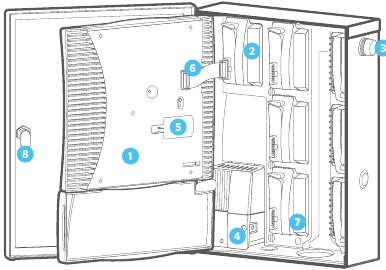

METALEN KAST

1. Facepack/bedieningspaneel: primaire console voor het programmeren van de controller.
2. Voedingsmodule: levert stroom aan de controller en moet aanwezig zijn om de controller te laten werken; bevat 24 VAC-, sensor-, afstandsbedienings- en P/MV-aansluitingen.
3. SmartPort-connector: maakt het gebruik van Hunter ROAM- en ROAM-XL-afstandsbedieningen mogelijk.
4. Transformator: vooraf geïnstalleerd met 120 VAC-, 230 VAC-, nulleider- en aardingsdraden (inclusief extra aardingsnok voor extra bliksembescherming).
5. Batterijcompartiment: zonder AC-stroom maakt een 9-volt batterij (niet inbegrepen) programmeren mogelijk, terwijl een 3-volt CR2032 lithiumbatterij (inbegrepen) de real-time klok bijhoudt.
6. Lintkabel: verbindt de facepack met de voedingsmodule en verzendt informatie van het bedieningspaneel naar de interne controllerassemblage.
7. Stationuitgangsmodules: insteekbare stationsmodules die worden gebruikt om de controllercapaciteit uit te breiden in stappen van 4, 8 en 22 stations (ICM-400, ICM-800 en ICM-2200).
8. Deurslot: voorgeïnstalleerde slotassemblage met 751-sleutel (alternatieve 701-, 702- of 703-sleutel-/slotassemblages ook beschikbaar).

De controller monteren

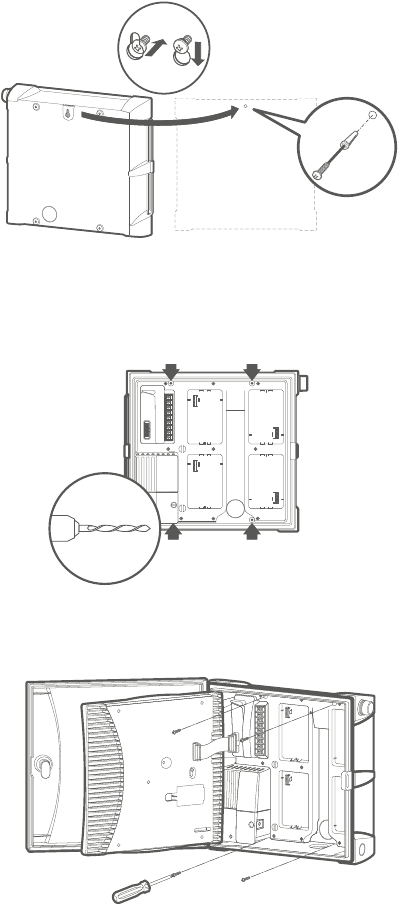

WANDMONTAGE PLASTIC BEHUIZING

1. Verwijder de deur en het bedieningspaneel voor een betere toegang. Gebruik de bijgevoegde sjabloon om boorgaten te markeren en te boren. Zorg ervoor dat er voldoende ruimte is om de deur te openen. Installeer schroefankers als u het apparaat aan een gips- of stenen muur bevestigt.
2. Bevestig een schroef van 25 mm in de muur en laat 6 mm vrij van de muur. Schuif het bovenste, middelste sleutelgat aan de achterkant van de controller over de schroef en hang de behuizing aan de schroefkop.
   • Boor vier geleidegaten voor de overige montageschroeven.
   • Zet de controller vast door schroeven in de vier resterende gaten aan de binnenkant van de behuizing te plaatsen. Bevestig het bedieningspaneel en de deur opnieuw.

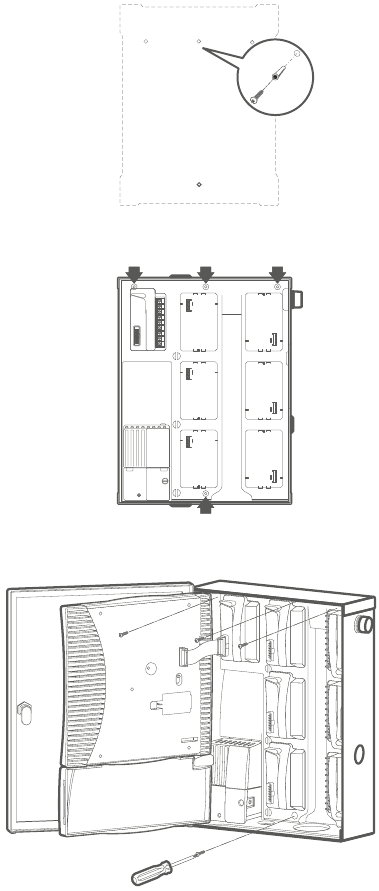

WANDMONTAGE METALEN BEHUIZING

1. Verwijder de deur en het bedieningspaneel voor een betere toegang. Gebruik de bijgevoegde sjabloon om boorgaten te markeren en te boren. Zorg ervoor dat er voldoende ruimte is om de deur te openen. Installeer schroefankers als u het apparaat aan een gips- of stenen muur bevestigt.
2. Bevestig een schroef van 25 mm in de muur en laat 6 mm vrij van de muur. Schuif het bovenste, middelste sleutelgat aan de achterkant van de controller over de schroef en hang de behuizing aan de schroefkop.
   • Boor vier geleidegaten voor de overige montageschroeven.
   • Zet de controller vast door schroeven in de vier resterende gaten aan de binnenkant van de behuizing te plaatsen. Bevestig het bedieningspaneel en de deur opnieuw.

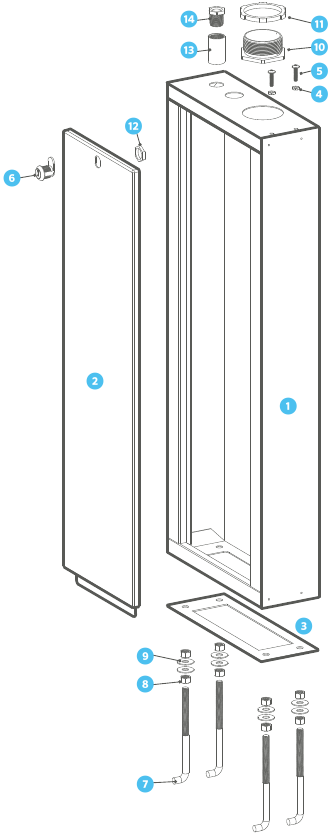

MONTAGE METALEN VOETSTUK

1. ICC-PED of ICC-PED-SS
2. ICC Voetstukdeur
3. Sjabloon voetstukmontage
4. Moer, nr. 10-32 (hoeveelheid: 2)
5. Schroef, nr. 10-32 x 7/8" (hoeveelheid: 2)
6. Slot
7. J-bout voor voetstukmontage (hoeveelheid: 4)
8. Zeskantmoer 3/8" (hoeveelheid: 8)
9. Rondsel 3/8" (hoeveelheid: 8)
10. 2" pijpnippel
11. 2" pijpmoer
12. Zeskantmoer, deurslot
13. 1/2" pijpkoppeling
14. 1/2" pijpnippel

BEREID HET BETON VOOR

1. Bereid een mal voor een betonnen plaat van ongeveer 50 cm B x 40 cm D x 10 cm H op maaiveldhoogte. Laat het beton aflopen van het voetstuk af.
2. Installeer de J-bouten en kabelbochten (voeding, aardingsdraad en leidingen voor de irrigatiebesturing) in de sjabloon en positioneer ze in de opening.
3. Verwijder de voetstukdeur en bevestig de basis van het voetstuk aan de J-bouten in de betonnen plaat.

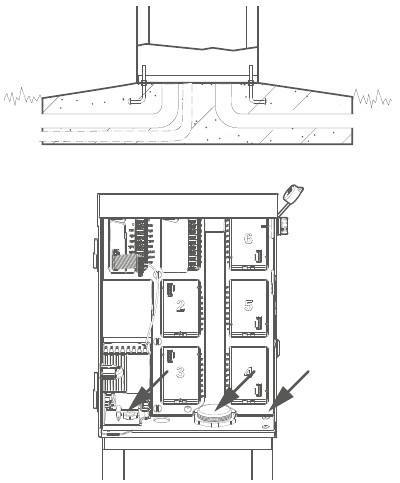

DE CONTROLLER OP HET VOETSTUK INSTALLEREN

Voordat u de controller op het voetstuk installeert, moet u ervoor zorgen dat alle benodigde pijpstoppen van de onderkant van de controller zijn verwijderd.

1. Zet de controller vast door een 2" pijpnippel door de bovenkant van het voetstuk in de onderkant van de controller te steken en de borgmoer op de schroefdraad vast te draaien.
2. Verwijder de afdekplaat van de bedradingsruimte van de voorkant van de transformatorverbindingskast en zet de controller vast met een 1/2" pijpkoppeling en -nippel.
3. Steek twee #10-32 schroeven door de schroefgaten aan de rechterkant van de onderkant van de behuizing en draai ze vast met bijbehorende moeren.


MONTAGE PLASTIC VOETSTUK

1. Monteer het voetstuk van de irrigatiecontroller op de betonnen mal.
2. Leiding elektrische voeding: Aansluiten op stroombron; J-box in de controller.
3. Aardingdraadpijp: Aarding volgens de ASIC-richtlijnen.
4. Leid de irrigatiebesturingsdraad door de leiding volgens de plaatselijke voorschriften.
5. Voetstukbasis volgens plan: Zorg voor een positieve afwatering van het voetstuk.


Opmerking: de controller moet rechtstreeks aangesloten zijn op een geaarde 120 VAC- of 230 VAC-voeding (internationaal).

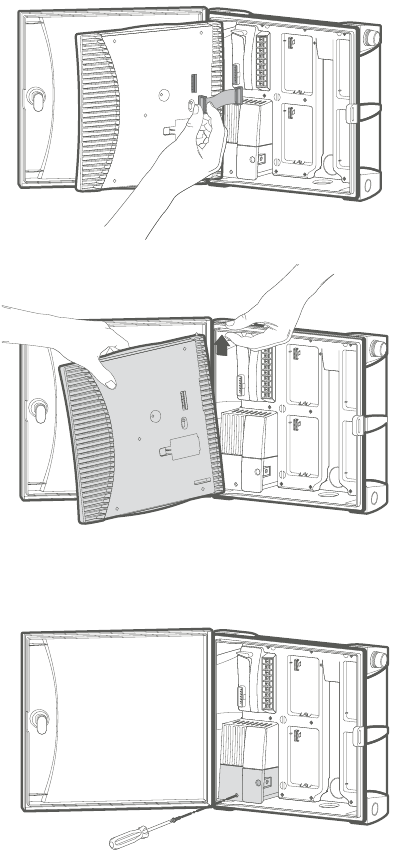

AC-stroom aansluiten

1. Schakel de AC-stroom uit bij de bron en controleer of deze uit is.
2. Koppel de lintkabel van de facepack los en verwijder de facepack uit de behuizing.
3. Verwijder de schroef en de afdekplaat van de bedradingsruimte van de voorkant van de transformatorverbindingskast.

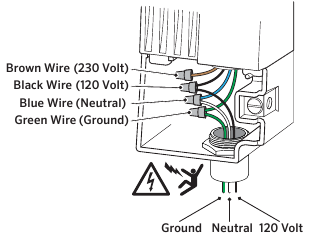

120 VAC DRAADMOER

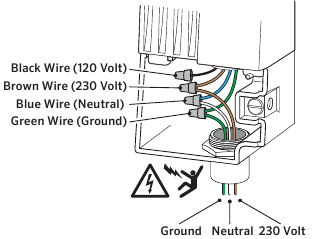

230 VAC DRAADMOER

4. Strip ongeveer 13 mm isolatie van het uiteinde van elke AC-stroomdraad.
5. Leid de draden door de leidingopening in de verbindingskast.
6. Sluit de AC-bedrading aan zoals hierboven weergegeven, met behulp van het meegeleverde aansluitblok of de getapete draadmoeren, waar toegestaan.
7. Plaats de afdekplaat van de bedradingsruimte terug, schakel de stroom in en test op functionaliteit.
8. Steek de koperdraad van de aardingshardware erin en draai de schroef aan de voorkant vast om de draad vast te zetten.
9. Gebruik minimaal 10 AWG (5 mm2) draad voor aardingshardware (blanke koperdraad aanbevolen).
10. Voeg verkoperde stalen aardingsstaven en/of -platen toe die voldoende zijn om een weerstand van 10Ω of minder te bereiken op minimaal 2,5 m afstand van de controller.

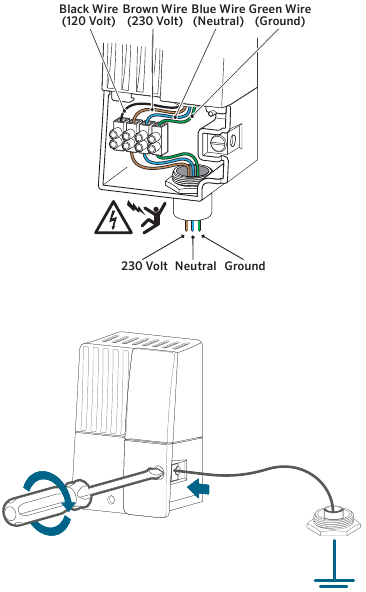

120 VAC AANSLUITBLOK

230 VAC AANSLUITBLOK

Opmerking: Deze stap wordt ten zeerste aanbevolen voor alle installaties, en is vereist voor het correct aarden van metalen en SS-configuraties.

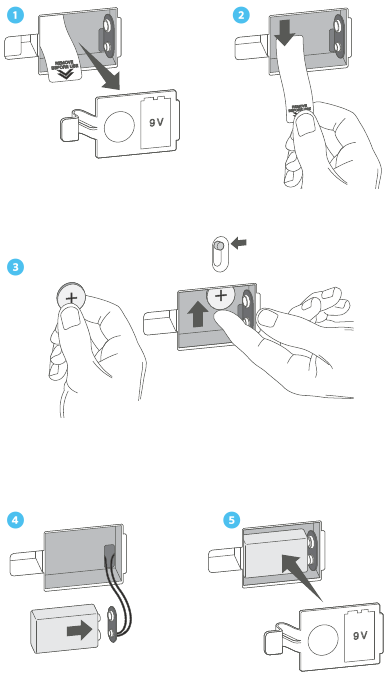

Batterij activeren

1. Het batterijvak bevindt zich aan de achterkant van het bedieningspaneel. Verwijder de afdekplaat om toegang te krijgen tot zowel de 9 volt (optioneel) als de 3 volt CR2032 lithiumbatterijen.
2. Verwijder het plastic lipje uit de CR2032-batterijsleuf om real-time datum- en tijdback-up te activeren.
3. Om de CR2032-batterij te vervangen, schuift u de blauwe hendel omlaag om de oude batterij uit te werpen.
4. Een optionele 9-volts batterij (niet inbegrepen) kan alleen worden gebruikt om het bedieningspaneel te programmeren wanneer het uit de behuizing is verwijderd en is niet in staat om automatische schema's uit te voeren of stations te activeren.
5. Plaats de afdekplaat terug om het batterijvak af te sluiten.

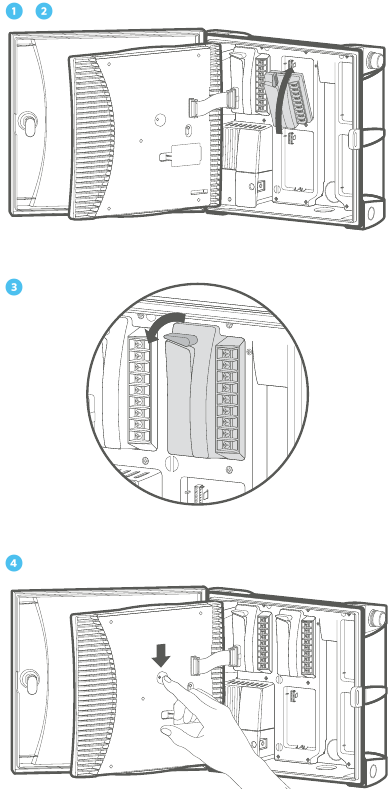

Modules installeren

1. Zet de blauwe vergrendelingshendel in de verticale (ontgrendelde) positie.
2. Kantel de twee lipjes aan het ene uiteinde van de module in de bijbehorende gaten in het ene uiteinde van de sleuf en kantel de module stevig op zijn plaats. Opmerking: stationsmodules worden ondersteboven geïnstalleerd in stationsuitgangssleuven 3 en 4 (plastic) en sleuven 4, 5 en 6 (metaal).
3. Zet de vergrendelingshendel in de horizontale (vergrendelde) positie.
4. Druk op de RESET (RESET) knop op de achterkant van het bedieningspaneel.

Opmerking: Het indrukken van de RESET (RESET) knop is vereist om de controller de nieuwe module te laten herkennen.

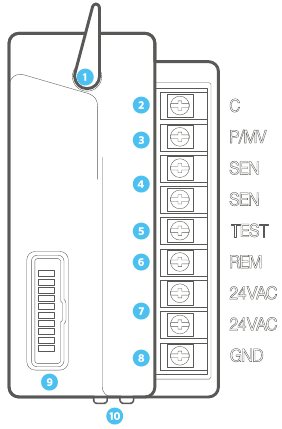

STROOMMODULES

1. Vergrendelingshendel: Klap omhoog om de module te verwijderen of te installeren, of klap omlaag om de module op zijn plaats te vergrendelen.
2. C (Gemeenschappelijke draadaansluiting): Maakt een gemeenschappelijke aansluiting voor P/MV- en/of stationsbedrading.
3. P/MV (Pomp-/hoofdklepaansluiting): Maximaal 0,56 A voor activering van de hoofdklep of het pomprelais.
4. SEN (x2) Sensorinvoer: Standaardingangen voor Hunter normaal gesloten Clik-sensoren en/of Solar Sync-sensor.
5. Test 24 VAC (altijd aan): Wordt gebruikt om klepdraden te testen en te lokaliseren.
6. REM (Afstandsbedieningsingang): Voorbedraad naar Hunter SmartPort™-connector voor gebruik met Hunter ROAM- en/of ROAM XL-afstandsbedieningen.
7. 24VAC (x2) Transformatoraansluiting: Sluit 24 VAC gele draden van de transformator aan. Wordt ook gebruikt om Hunter-sensormodules en -ontvangers van stroom te voorzien.
8. GND: Sluit groene veiligheidsaardingsdraad aan van de transformator.
9. Lintkabelaansluiting: Verbindt de controller met het bedieningspaneel.
10. Installatielipjes: Kantel de module en steek deze lipjes in de stationsuitgangssleuf.

STATIONMODULES

11. Vergrendelingshendel: Klap omhoog om de module te verwijderen of te installeren, of klap omlaag om de module op zijn plaats te vergrendelen.
12. C (Gemeenschappelijke draadaansluiting): Maakt gemeenschappelijke aansluitingen voor stationsbedrading.
13. Stationaansluitingen: Genummerde aansluitingen voor elke 24 VAC stationuitgangsdraad naar kleppen. ICM400 heeft er vier, ICM800 heeft er acht en ICM2200 heeft 22 stationuitgangsaansluitingen.
14. Installatielipjes: Kantel de module en steek deze lipjes in de stationsuitgangssleuf.

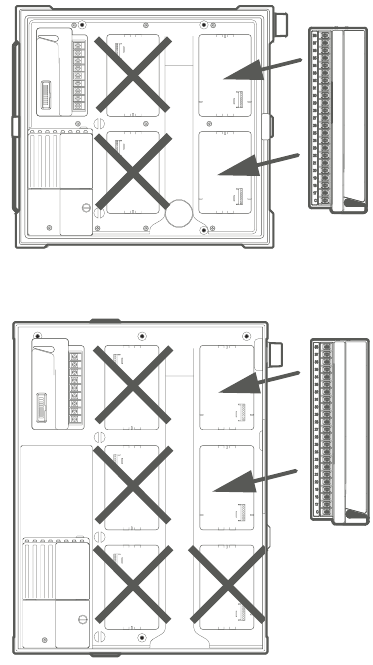

De ICM2200-uitbreidingsmodule verhoogt het totale aantal stations tot 38 (plastic) en 54 (metaal). Deze module kan precies hetzelfde worden geïnstalleerd als de ICM400- en ICM800-stationsmodules; hij bedekt echter twee stationsuitgangssleuven.

Opmerking: De ICM2200 moet worden geïnstalleerd in de hoogste twee uitgangssleuven: 3 en 4 (plastic) of 5 en 6 (metaal). Er mogen ook geen lege sleuven vóór de ICM2200 zijn. Vergeet niet om na de installatie op de RESET (RESET) knop op de achterkant van het bedieningspaneel te drukken.

Installatie-instructies

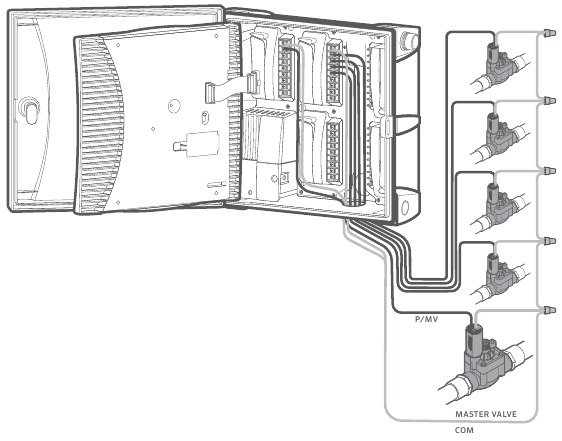

STATIONSDRAAD AANSLUITEN

Elke ICC2-controller wordt geleverd met een in de fabriek geïnstalleerde basismodule voor maximaal 8 stations (ICM-800). Er kunnen meerdere extra modules worden toegevoegd in stappen van 4 (ICM-400), 8 (ICM-800) of één uitbreidingsmodule met 22 stations (ICM-2200). Elke stationsmodule heeft een eigen gemeenschappelijke aansluiting, die samenwerkt met de bijbehorende stationsaansluitingen in de module. Elke stationsuitgang heeft een maximale capaciteit van 0,56 A, waarmee veilig tot twee Hunter-solenoïden tegelijkertijd kunnen worden bediend.

1. Leid stations-/klepdraden tussen de regelklep en de controller.
2. Sluit bij de klep(pen) de gemeenschappelijke draad aan op een van de solenoïdedraden voor elke afzonderlijke klep. Dit is meestal een witgekleurde draad. Sluit een aparte controledraad aan op de tweede resterende solenoïdedraad van elke klep. Alle draadverbindingen moeten worden gemaakt met waterdichte connectoren.
3. Leid alle gemeenschappelijke en klepcontroledraden door een inkomende kabelbuis naar de controller. De kabelbuis kan worden bevestigd aan een van de uitbreekopeningen aan de onderkant van de kast, van ½" (13 mm) tot 2" (50 mm) diameter.
4. Strip ½" (13 mm) isolatie van de uiteinden van alle draden. Bevestig de gemeenschappelijke klepdraden aan de bijbehorende "COM"-aansluitingen. Sluit alle afzonderlijke klepcontroledraden aan op de juiste stationsaansluitingen.

EEN HOOFDKLEP AANSLUITEN (OPTIONEEL)

Voltooi dit gedeelte alleen als u een hoofdklep hebt geïnstalleerd. De ICC2 heeft één pomp-/hoofdkleppagina (P/MV), die een normaal gesloten hoofdklep of een pomprelais kan activeren. Een hoofdklep wordt meestal geïnstalleerd op het toevoerpunt van de hoofdlijn en gaat alleen open wanneer het automatische systeem wordt geactiveerd. Het doel van een hoofdklep is om het water naar het irrigatiesysteem af te sluiten wanneer geen van de stationskleppen in werking is. Het is ook handig om een systeem af te sluiten wanneer een zone of hoofdlijn een lek of breuk vertoont. De P/MV-uitgang heeft een nominale waarde van maximaal 0,56 A.

5. Leid het hoofdklepdraadpaar op dezelfde manier als de stationsdraden in en uit de kast.
6. De P/MV-uitgang bevindt zich op de stroomuitgangsmodule, in de linkerbovenhoek van de ICC2.
7. Sluit een van de draden van de hoofdklep aan op de P/MV-aansluiting en sluit de overige draad aan op de gemeenschappelijke "COM"-aansluiting.
8. De hoofdklep kan worden geactiveerd in overeenstemming met een bepaald station. De standaardinstelling van de controller is om de hoofdkleppagina met alle stations te activeren; het kan echter ook worden geprogrammeerd om actief of uitgeschakeld te zijn met een individueel station.

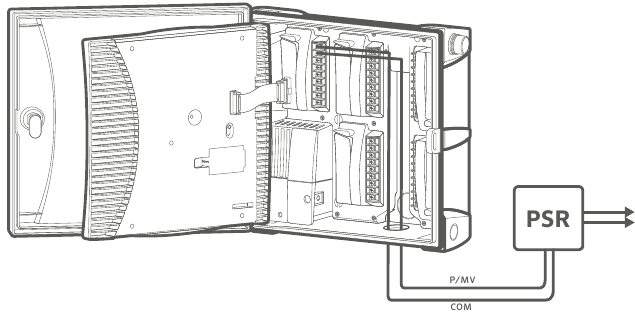

EEN POMPRELAIS AANSLUITEN (OPTIONEEL)

Voltooi dit gedeelte alleen als u een pomprelais hebt geïnstalleerd. De ICC2 heeft één pomp-/hoofdkleppagina (P/MV), die een normaal gesloten hoofdklep of een pomprelais kan activeren. Een pomprelais is een elektrisch apparaat dat de irrigatiecontroller gebruikt om een pomp te activeren, wanneer deze wordt gebruikt om water naar een systeem te leveren. Wanneer een pomp door de controller moet worden bediend, moet een pomprelais worden gebruikt. Sluit de controller niet rechtstreeks op de pomp aan, omdat dit schade aan de controller tot gevolg heeft. De P/MV-uitgang heeft een nominale waarde van maximaal 0,56 A.

1. Leid het pomprelaisdraadpaar op dezelfde manier als de stationsdraden in en uit de kast.
2. De P/MV-uitgang bevindt zich op de stroomuitgangsmodule, in de linkerbovenhoek van de ICC2.
3. Hunter-pomprelais worden geleverd met twee gele 24 VAC-aansluitdraden, waarvan er één wordt aangesloten op de gemeenschappelijke "COM"-aansluiting en de andere op de P/MV-aansluiting.
4. Hunter raadt aan om de controller op minstens 4,5 m afstand van het pomprelais te monteren. Hoewel de afstand tussen de controller en het pomprelais meestal geen problemen veroorzaakt, kunnen de draden op de 24 VAC-spoel soms elektromagnetische ruis terug naar de controller laten reizen. De afstand van 4,5 m tussen de controller en het pomprelais helpt om mogelijke elektromagnetische ruis te dempen.
5. Het pomprelais kan worden geactiveerd in overeenstemming met een bepaald station. De standaardinstelling van de controller is om de pomprelaisuitgang met alle stations te activeren; het kan echter ook worden geprogrammeerd om actief of uitgeschakeld te zijn met een individueel station.

EEN HUNTER CLIK-SENSOR AANSLUITEN

Een Hunter-weersensor of een normaal gesloten sensor van het microswitchtype kan worden aangesloten op de ICC2. Het doel van deze sensor is om automatisch besproeien te stoppen wanneer de weersomstandigheden dit vereisen. De ICC2 heeft één beschikbare sensoringang en is compatibel met de volledige lijn Clik-sensoren van Hunter, waaronder:

• Flow-Clik®
• Freeze-Clik®
• Mini-Clik®
• Rain-Clik® (bekabeld en draadloos, inclusief Rain/Freeze-Clik)
• Soil-Clik®

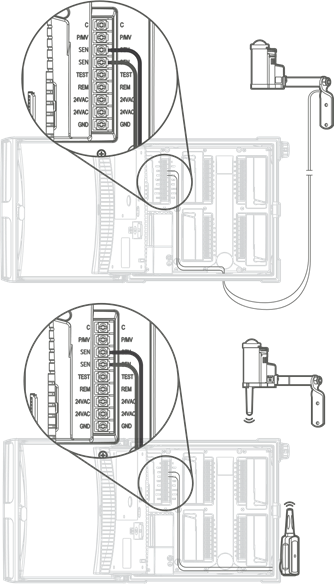

• Solar Sync® (bekabeld en draadloos)
• Wind-Clik®

Alle Hunter Clik-sensoren zijn normaal gesloten en openen bij alarm, waardoor de controller wordt gewaarschuwd om het besproeien te stoppen. De ICC2 kan worden geprogrammeerd om de hele controller of alleen individuele stations af te sluiten zodra de sensor wordt geactiveerd (zie Programmable Sensor Override-instructies).

1. Om een Hunter Clik-sensor aan te sluiten, zoekt u de sensoringangen met het label "SEN" op de stroommodule.
2. Leid de draden van de Clik-sensor door een van de beschikbare uitsparingen in de controllerkast.
3. Verwijder de rode jumperdraad die is bevestigd over de twee SEN-aansluitingen.
4. Sluit een draad aan op een SEN-aansluiting en de andere draad op de andere SEN-aansluiting. Het maakt niet uit welke draad op welke SEN-aansluiting wordt aangesloten.

Opmerking: de sensorbypass-schakelaar moet op "Actief" staan om de controller te laten reageren op een sensoralarm. Zodra een alarm wordt geactiveerd, geeft het scherm "UIT" weer en wordt een knipperend symbool weergegeven. Als er geen sensor is geïnstalleerd, moet u ook de jumperdraad opnieuw in de SEN-aansluitingen plaatsen of de sensorbypass-schakelaar op "Bypass" zetten.

SENSORBYPASS-SCHAKELAAR

Deze schakelaar schakelt een weersensor die op de controller is aangesloten in of uit. Wanneer de schakelaar in de "Actief"-stand staat, houdt de controller zich aan de status van de sensor en sluit hij de besproeiing af als de sensor wordt geactiveerd. Als de sensor zich in een gesloten toestand bevindt, werkt de controller normaal. Als de sensor zich in een open toestand bevindt, maar u wilt dat uw automatische besproeiing normaal werkt, zet u de schakelaar gewoon in de "Bypass"-stand. De sensor wordt nu overschreven en de controller werkt zoals geprogrammeerd.

Als u geen sensor hebt geïnstalleerd, kan de sensorbypass-schakelaar in de actieve of de bypass-modus staan. Dit geldt zolang de jumperdraad die de twee SEN-aansluitingen verbindt op zijn plaats blijft. Als een jumperdraad is verwijderd, houdt u de sensorbypass-schakelaar in de bypass-modus. Anders vindt er geen automatische besproeiing plaats.

Opmerking: De handmatige functie voor één station negeert alle aangesloten sensoren en staat handmatig besproeien toe.

EEN HUNTER SOLAR SYNC-SENSOR AANSLUITEN (NIET INBEGREPEN)

De Solar Sync is een slim sensorsysteem dat, wanneer aangesloten op een Hunter ICC2, uw geprogrammeerde besproeiingsschema automatisch aanpast op basis van veranderingen in de lokale klimaatomstandigheden. Solar Sync maakt gebruik van een zonlicht- en temperatuursensor om de weersomstandigheden ter plaatse te meten en de evapotranspiratie (ET) te bepalen, dat is de snelheid waarmee planten en gras water gebruiken. Daarnaast bevat de Solar Sync-sensor ook een Hunter Rain-Clik- en Freeze-Clik-sensor die uw irrigatiesysteem afsluit wanneer het regent en/of tijdens vorst.

ICC2 heeft de Solar Sync-software ingebouwd in de controller en kan binnen enkele minuten op het bedieningspaneel worden geprogrammeerd. De controller verhoogt of verlaagt automatisch de looptijden van de besproeiing op basis van de sensorgegevens die zijn verkregen uit veranderingen in het weer ter plaatse. Dit resulteert in een waterbesparend irrigatieproduct dat waterbesparing en gezondere landschappen bevordert. Raadpleeg voor verdere programmeerinstructies de handleiding van de Solar Sync of bezoek het ondersteuningsgedeelte van Solar Sync op onze website op www.hunterindustries.com/support/sensors/solar-sync.

BEKABELDE SOLAR SYNC-INSTALLATIE

1. Gebruik de meegeleverde schroeven om de sensor rechtop te monteren op een oppervlak waar deze wordt blootgesteld aan onbelemmerde zon en regen, maar niet in het pad van de sproeier. Dit kan maximaal 60 m (200') van de controller zijn.
2. Leid het groene en zwarte draadpaar door een van de beschikbare uitsparingen in de controllerkast.
3. Verwijder de rode jumperdraad die is bevestigd over de twee SEN-aansluitingen.
4. Sluit een van beide draden aan op een SEN-aansluiting en de tweede draad op de andere SEN-aansluiting. Het maakt niet uit welke draad op welke SEN-aansluiting wordt aangesloten.

DRAADLOZE SOLAR SYNC-INSTALLATIE

1. Herhaal stappen 1-4 op de vorige pagina; u sluit echter de groene en zwarte draden van de draadloze Solar Sync-ontvanger aan op de SEN-aansluitingen, in plaats van draden van de sensor.
2. De ontvanger kan worden gemonteerd in de uitsparingen aan de zijkant van de controller, of aan een muur met de meegeleverde muurbeugel en hardware.
3. De sensor kan tot 240 m (800') van de ontvanger worden gemonteerd. De ontvanger en sensor zijn vooraf gekoppeld met dezelfde frequentie. Eenmaal geïnstalleerd, gaat de ontvanger automatisch in een "zoek"-modus om te zoeken naar een signaal van zijn gekoppelde sensor. Het is echter een goed idee om de communicatie tussen de sensor en de ontvanger tijdens de installatie handmatig te initialiseren om de signaaloverdracht te verifiëren.
4. Nadat de groene en zwarte draden van de ontvanger op de controller zijn aangesloten, gaat de rode LED in het midden van de ontvanger branden en blijft 10 seconden continu branden, wat aangeeft dat hij op zoek is naar een signaal van de sensor.
5. Terwijl de ontvanger zoekt, houdt u de as op de sensor ingedrukt. De LED op de ontvanger knippert vier keer en gaat vervolgens uit, wat aangeeft dat het signaal van de sensor is herkend.
6. Om de bestaande ontvanger-/sensorcommunicatie dubbel te controleren of te valideren, houdt u de as op de sensor ingedrukt. De LED op de ontvanger knippert twee keer, wat bevestigt dat de ontvanger correct op de sensor is aangesloten.

EEN HUNTER-AFSTANDSBEDIENING AANSLUITEN (NIET INBEGREPEN)

De ICC2 is compatibel met zowel Hunter ROAM- als ROAM XL-afstandsbedieningen, en elke controller wordt geleverd met een in de fabriek geïnstalleerde SmartPort. Dit biedt directe mogelijkheden voor afstandsbediening, waardoor uw systeem handmatig kan worden bediend zonder dat u van en naar de controller hoeft te lopen.

1. Om een ROAM- of ROAM XL-afstandsbedieningskit aan te sluiten op uw ICC2, verwijdert u eenvoudig de weerbestendige rubberen afdekking op de SmartPort, lijnt u de pinnen van de afstandsbedieningsontvanger uit met de connector en drukt u stevig totdat de ontvanger volledig is geplaatst.
2. Elk ROAM- en ROAM XL-systeem is vooraf geadresseerd om direct uit de doos te werken. Zodra u de ontvanger in de SmartPort installeert, piept deze vier keer. Na ongeveer zeven seconden piept de ontvanger opnieuw twee keer om te bevestigen dat deze op het juiste adres is geprogrammeerd. Om te verifiëren of de zender en ontvanger correct communiceren, drukt u op de ►- of stopknop op de zender. De ontvanger moet twee keer piepen, wat een goede communicatie aangeeft.
3. Raadpleeg de Hunter ROAM- en ROAM XL-gebruikershandleidingen voor verdere programmeerinstructies.

De controller programmeren

DE HUIDIGE DATUM EN TIJD INSTELLEN

1. Draai de knop naar de positie Date/Time (Datum/Tijd).
2. Het huidige jaar knippert. Gebruik de knoppen + en – om het jaar te wijzigen. Druk op de knop ► om door te gaan met het instellen van de maand.
3. De maand knippert. Gebruik de knoppen + en – om de maand te wijzigen. Druk op de knop ► om door te gaan met het instellen van de dag.
4. De dag knippert. Gebruik de knoppen + en – om de dag van de maand te wijzigen. Druk op de knop ► om door te gaan met het instellen van de tijd.
5. De tijd wordt weergegeven en de periode knippert. Gebruik de knoppen + en – om AM, PM of de 24-uursmodus te selecteren.
6. Druk op de knop ► om naar de uren te gaan. Gebruik de knoppen + en – om het uur te wijzigen.
7. Druk op de knop ► om naar de minuten te gaan. Gebruik de knoppen + en – om de minuten te wijzigen.

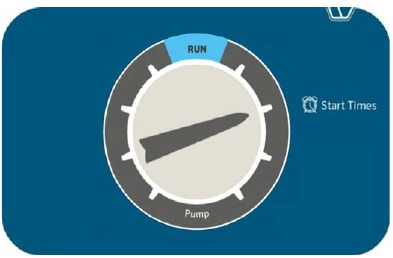

STARTTIJDEN VAN HET PROGRAMMA INSTELLEN

1. Draai de knop naar de positie Start Times (Starttijden).
2. Druk op de knop PRG om A, B, C of D te selecteren.
3. De starttijd knippert. Gebruik de knoppen + en – om de starttijd te wijzigen. Starttijden lopen op in stappen van 15 minuten.
4. Druk op de knop ► om nog een starttijd toe te voegen, of op de knop PRG om een starttijd voor het volgende programma in te stellen. Opmerking: De controller heeft acht starttijden per programma beschikbaar en kan twee programma's tegelijk uitvoeren.
5. Om een programmastarttijd te verwijderen: Met de knop in de positie Start Times (Starttijden), drukt u op de knoppen + en – totdat u 12:00 AM (middernacht) bereikt. Druk vanaf hier één keer op de knop – om de positie "OFF" (UIT) te bereiken.

STATIONSTIJDEN INSTELLEN

1. Draai de knop naar de positie Run Times (Stationstijden).
2. Druk op de knop PRG om A, B, C of D te selecteren.
3. De looptijd voor station 1 knippert. Gebruik de knoppen + en – om de looptijd van het station te wijzigen. U kunt stationstijden instellen van 1 minuut tot 12 uur.
4. Druk op de knop ► om naar het volgende station te gaan.
5. Herhaal dit voor elk station en programma dat u wilt uitvoeren.
6. Totaalcalculator looptijd: Draai de knop naar de positie Run Times (Stationstijden). Druk op de knop ◄ om de totale looptijd voor alle stations in het programma te bekijken. Druk op PRG om de totale looptijden voor andere programma's te bekijken.

WATERGEEFDAGEN INSTELLEN

1. Draai de knop naar de positie Water Days (Watergeefdagen).
2. Het display toont het laatst geselecteerde programma (A, B, C of D). Schakel over naar het gewenste programma door op de PRG-knop te drukken.
3. De aanwijzer onder aan het scherm knippert boven "MO" (maandag). Druk op de knoppen + of – om dagen voor water geven () of geen water te selecteren ( – ).
4. Na het selecteren of u water wilt geven voor een specifieke dag, gaat de aanwijzer automatisch naar de volgende dag. U kunt ook schakelen tussen afzonderlijke dagen door op de knoppen ► en ◄ te drukken.

ONEVEN OF EVEN DAGEN SELECTEREN OM WATER TE GEVEN

Deze functie gebruikt genummerde dagen van de maand om water te geven, in plaats van specifieke dagen van de week (d.w.z. oneven: 1e, 3e, 5e, enz.; even: 2e, 4e, 6e, enz.).

1. Druk op de knop ► voorbij alle dagen van de week, zodat de aanwijzer boven "ODD" (ONEVEN) of "EVEN" (EVEN) knippert.
2. Druk op de knop + om oneven of even dagen te selecteren of op de knop – om te annuleren.

INTERVALWATERGIFT SELECTEREN

Deze functie is handig als u een consistenter watergeefschema wilt hebben zonder dat u zich zorgen hoeft te maken over specifieke datums of dagen van de week. Het intervalnummer vertegenwoordigt het werkelijke interval van dagen waarin water wordt gegeven.

1. Druk op de knop ► voorbij "ODD" (ONEVEN) en "EVEN" (EVEN) totdat de aanwijzer boven "INTERVAL" knippert.
2. Het aantal intervaldagen wordt knipperend weergegeven (de standaardinstelling is 1).
3. Druk op de knoppen + of – om het aantal intervaldagen te verhogen of te verlagen (tot 31 dagen).
4. Zodra het aantal intervaldagen groter is dan 1, verschijnt er een tweede nummer dat het aantal resterende dagen in het interval aangeeft. Druk op de knop ► om dit nummer te selecteren en druk op de knoppen + of – om het aantal resterende dagen tot de volgende watergift te verhogen of te verlagen. Dit getal vertegenwoordigt het gewenste aantal dagen tot de volgende watergift. Als u bijvoorbeeld een interval van 3 dagen selecteert met nog 1 dag resterend, begint de watergift morgen op de geplande starttijd(en) en wordt het schema elke derde dag vanaf die dag herhaald.
5. Binnen de Interval Watering-modus is er ook een No Water Days (Geen watergeefdagen)-optie. Nadat u uw intervaldagen en resterende dagen hebt ingesteld, drukt u op de knop ► om afzonderlijke niet-watergeefdagen te selecteren. De standaardinstelling toont alle dagen die beschikbaar zijn voor water geven. Druk op de knoppen ► en ◄ om tussen dagen te schakelen en op de knop – om specifieke dag(en) in te stellen waarop u geen water wilt geven. Een geeft aan welke dagen zijn ingesteld als niet-watergeefdagen.

POMP-/HOOFDKLEPACTIVERING SELECTEREN

1. Draai de knop naar de positie Pump (Pomp).
2. Druk op de knop ► om afzonderlijke stations te selecteren.
3. Druk op de knoppen + of – om de pomp-/hoofdklepuitgang voor elk station op ON (AAN) of OFF (UIT) te zetten.

Opmerking: De standaardinstelling voor pomp/hoofdklep is dat alle stations AAN staan.

SEIZOENAANPASSING INSTELLEN

De Seasonal Adjust-functie (Seizoenaanpassing) wordt gebruikt om algemene wijzigingen in de looptijd aan te brengen zonder de hele controller opnieuw te programmeren. Dit is perfect voor het maken van kleine schemawijzigingen die nodig zijn naarmate het weer verandert. Zo kan het tijdens warmere periodes van het jaar nodig zijn om wat meer water te geven, terwijl kortere watergeeftijden geschikt kunnen zijn tijdens koelere seizoenen. Seizoenaanpassing kan de oorspronkelijke looptijden verhogen of verlagen met een bepaald percentage op basis van de lokale weersomstandigheden.

1. Draai de knop naar de positie Seasonal Adjust (Seizoenaanpassing).
2. Druk op de knoppen + of – om te wijzigen van 5% tot 300% van de oorspronkelijke looptijden.

Opmerking: De standaardinstelling voor seizoenaanpassing is 100%.

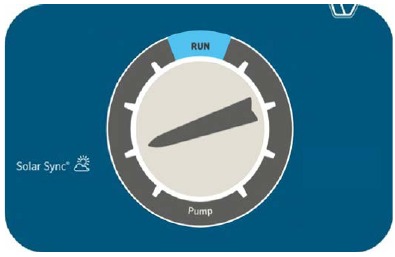

SOLAR SYN INSTELLEN

Voeg een optionele Solar Sync-sensor (bekabeld of draadloos) toe voor automatische seizoenaanpassing op basis van de dagelijkse weersomstandigheden ter plaatse.

1. Draai de knop naar de positie Solar Sync.
2. De regio-instelling knippert. Druk op de knoppen + of – om regio 1–4 te selecteren. Voor nauwkeurige Solar Sync-metingen moet de regio worden geprogrammeerd voor de typische piek-ET voor uw gebied (zie de gebruikershandleiding van Solar Sync).
3. Druk op de knop ► om de Water Adjustment-waarde (Wateraanpassing) te selecteren. Druk op de knoppen + of – om de wateraanpassing te verhogen of te verlagen van 1–10. De standaardinstelling is 5 en het wordt aanbevolen om deze na installatie op 5 te laten staan. Als de seizoenaanpassing echter te veel of te weinig lijkt te veranderen, kan de Water Adjustment-waarde (Wateraanpassing) worden aangepast (zie de gebruikershandleiding van Solar Sync).

HANDMATIGE BEDIENING VAN ÉÉN STATION

1. Draai de knop naar de positie Manual (Handmatig).
2. De stationstijd knippert in het display. Druk op de knop ► om naar het gewenste station te gaan.
3. Druk op de knoppen + en – om de looptijdsduur te selecteren (1 minuut tot 12 uur).
4. Draai de knop naar de positie Run (Uitvoeren) en het station begint met water geven. Alleen het aangewezen station geeft water voor de opgegeven duur. Eenmaal voltooid, keert de controller terug naar de automatische uitvoermodus zonder wijzigingen in het eerder ingestelde programma.

Opmerking: De functie Manual Single Station (Handmatig enkel station) negeert alle aangesloten sensoren en staat toe dat er water wordt gegeven. Gebruik Manual Single Station (Handmatig enkel station) niet om een regensensor te testen. Gebruik in plaats daarvan Run Program (Programma uitvoeren) en One Touch Manual Start (Handmatig starten met één druk op de knop).

SYSTEEM UITSCHAKELEN INSTELLEN

Om alle irrigatie volledig te stoppen, inclusief stations die al actief zijn, draait u de knop naar de positie System Off (Systeem uit). "OFF" (UIT) verschijnt op het display en binnen enkele seconden worden alle stations die actief waren uitgeschakeld. Er kunnen geen nieuwe automatische programma's worden gestart terwijl de controller in de positie System Off (Systeem uit) staat. Om de controller terug te zetten naar de normale werking, zet u de knop eenvoudig terug naar de positie Run (Uitvoeren).

PROGRAMMEERBARE REGENUITZETTING

Met deze functie kan de gebruiker alle geprogrammeerde watergift gedurende een bepaalde periode van 1 tot 31 dagen stoppen. Aan het einde van de programmeerbare regenuitzetperiode hervat de controller de normale automatische werking.

1. Draai de knop naar de positie System Off (Systeem uit) en wacht tot de "OFF" (UIT) stopt met knipperen.
2. Druk op de knoppen + en – om het aantal dagen in te stellen dat het systeem uitgeschakeld blijft.
3. Draai de knop terug naar de positie Run (Uitvoeren). Het display toont hoeveel dagen het systeem nog uitgeschakeld blijft. Het aantal resterende dagen dat het systeem uitgeschakeld blijft, neemt elke dag om middernacht af. Zodra het 0 bereikt, keert het display terug om de normale tijd van de dag weer te geven en wordt de automatische irrigatie hervat op de volgende geplande starttijd.

Opmerking: Om de instellingen voor de programmeerbare regenuitzetting te annuleren, draait u de knop naar de positie System Off (Systeem uit), wacht u tot de "OFF" (UIT) stopt met knipperen en draait u de knop terug naar de positie Run (Uitvoeren).

Verborgen en geavanceerde functies

FUNCTIES EN WAAR ZE TE VINDEN ZIJN

1. Programmeerbare sensoroverbrugging: Houd - ingedrukt en draai naar Starttijden.
2. Cyclus en drenken: Houd + ingedrukt en draai naar Looptijden. Voer de cyclustijd in en druk op PRG om de drenktijd in te stellen.
3. Vertraging tussen stations: Houd - ingedrukt en draai naar Looptijden.
4. Programma's verbergen: Houd - ingedrukt en draai naar Waterdagen.
5. Solar Sync-vertraging: Houd + ingedrukt en draai naar Solar Sync
6. Clik-vertraging: Houd + ingedrukt en draai naar Systeem uit.
7. Totale looptijd: Draai naar Looptijden. Druk op ◄ vanaf Station 1. Druk op PRG om andere programma's te bekijken.
8. Testprogramma: Houd PRG 3 seconden ingedrukt.
9. Easy Retrieve™: Houd + en PRG ingedrukt om op te slaan. Houd - en PRG ingedrukt om te herstellen.
10. Totale reset: Houd de PRG- en Reset-knop ingedrukt.
11. Quick Check™: Houd +, -, ◄, ►, samen ingedrukt. Druk op + om de controle te starten.
12. Programma uitvoeren: Houd ► ingedrukt en druk op PRG om het programma te selecteren.
    Druk op ► om stations te verplaatsen.

PROGRAMMEERBARE SENSOROVERBRUGGING

Met ICC2 kan de gebruiker de controller zo programmeren dat een sensorrespons onafhankelijk is van station tot station. Met deze functie kan de sensor de besproeiing alleen uitschakelen voor de gewenste stations (in tegenstelling tot het hele systeem). Patio-tuinen of andere landschappen die zich onder overkappingen of daken bevinden, krijgen bijvoorbeeld mogelijk geen water als het regent en moeten nog steeds worden besproeid tijdens regenperiodes.

Opmerking: de standaardinstelling van de controller is "AAN", wat betekent dat de sensor actief is en de besproeiing op alle zones uitschakelt zodra de sensor wordt geactiveerd.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop – ingedrukt, draait u de draaiknop naar de positie Start Times (Starttijden) en laat u de knop – los.
2. Het display toont het stationnummer en "ON" knippert. Druk op de knoppen + en – om de sensor in of uit te schakelen voor het weergegeven station.
   ON = sensor ingeschakeld (onderbreekt de besproeiing)
   OFF = sensor uitgeschakeld (staat besproeiing toe)
3. Gebruik de knoppen ► en ◄ om naar het volgende gewenste station te scrollen voor Sensor Override (Sensoroverbrugging).
4. Draai de draaiknop terug naar de positie Run (Uitvoeren) wanneer u klaar bent met het programmeren van alle Sensor Overrides (Sensoroverbruggingen).

CYCLUS EN DRENKEN

Met de functie Cycle and Soak (Cyclus en drenken) kunt u de looptijd van een station opsplitsen in cyclische, kortere besproeiingsperioden. Deze functie is handig bij het aanbrengen van water op hellingen en dichte gronden, omdat het automatisch de toevoer van water vertraagt door te besproeien met meerdere kortere cycli, in tegenstelling tot één lange looptijd. Dit helpt afvloeiing en overmatig water geven te voorkomen.

Om dit te doen, voert u de Cycle time (Cyclustijd) in als een fractie van de totale gewenste besproeiingstijd van het station en de Soak time (Drenktijd) als de minimale tijd die nodig is voordat het station weer kan worden besproeid voor de volgende cyclus. Het totale aantal cycli wordt bepaald door de totale geprogrammeerde looptijd van het station te nemen en deze te delen door de Cycle time (Cyclustijd).

Station 1 heeft bijvoorbeeld 20 minuten water nodig, maar na 5 minuten treedt er afvloeiing op. Na 10 minuten wordt al het water echter in de grond opgenomen. De oplossing zou zijn om 20 minuten te programmeren voor de station Run Time (Looptijd), 5 minuten voor de Cycle time (Cyclustijd) en 10 minuten voor de Soak time (Drenktijd). Dit zou 4 afzonderlijke cycli van water geven creëren, met 5 minuten per cyclus en 10 minuten drenktijd tussen het water geven.

Als er echter stations zijn geprogrammeerd om na station 1 te draaien, wordt het Cycle and Soak (Cyclus en drenken)-proces pas voltooid aan het einde van alle geplande zones. Dit betekent dat nadat station 1 zijn eerste cyclus heeft uitgevoerd, de controller opeenvolgend in numerieke volgorde doorgaat totdat alle geprogrammeerde stations hun looptijden hebben voltooid. Vervolgens keert het programma terug naar station 1 en voltooit het zijn resterende cyclus en drenkschema.

1. Om toegang te krijgen tot het Cycle and Soak (Cyclus en drenken)-menu, met de draaiknop in de positie RUN (UITVOEREN), houdt u de knop + ingedrukt, draait u de draaiknop naar de positie Run Times (Looptijden) en laat u de knop + los.
2. In eerste instantie wordt station 1 weergegeven. Om toegang te krijgen tot andere stations, drukt u op de knoppen ► of ◄. Zodra het gewenste station wordt weergegeven, gebruikt u de knoppen + en – om de Cycle time (Cyclustijd) te verhogen of te verlagen. De gebruiker kan de Cycle time (Cyclustijd) instellen van 1 minuut tot 4 uur, of OFF (UIT) als er geen Cycle and Soak (Cyclus en drenken) gewenst is.

Opmerking: bij het instellen van zowel de Cycle (Cyclus)- als de Soak (Drenk)-tijden worden tijden van minder dan 1 uur alleen in minuten weergegeven (bijv. 30). Voor tijden langer dan 1 uur verandert het display om het uurcijfer weer te geven (bijv. 2:45).

VERTRAGING TUSSEN STATIONS

Met deze functie kan de gebruiker een vertraging programmeren tussen de activering en uitschakeling van een station. Dit is vooral handig op systemen met langzaam sluitende kleppen, pompen die werken in de buurt van de maximale stroom en/of alternatieve waterbronnen met een langzamer herstel, zoals putten en wateropslagtanks.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop – ingedrukt, draait u de draaiknop naar de positie Run Times (Looptijden) en laat u de knop – los.
2. Het display toont een vertragingstijd in seconden, die standaard is ingesteld op 00 seconden. Druk op de knoppen + en – om de vertragingstijden te verhogen of te verlagen. Voor elke vertragingstijd van minder dan 1 minuut toont het display alleen seconden (bijv. SEC 45). Zodra u meer dan 59 seconden programmeert, verandert "SEC" in "Hr" en wordt de vertragingstijd omgezet in minuten- en uurmodus (bijv. Hr 0:30 staat voor 30 minuten, Hr 2:00 staat voor 2 uur).
3. De functie Delay Between Stations (Vertraging tussen stations) is van toepassing op alle stations en kan worden geprogrammeerd van 1 seconde tot 10 uur.
4. Draai de draaiknop terug naar de positie Run (Uitvoeren) wanneer u klaar bent met het programmeren van alle Delays Between Stations (Vertragingen tussen stations).

Opmerking: het Master Valve/Pump Start (Hoofdklep/Pompstart)-circuit blijft actief gedurende de eerste 15 seconden van elke geprogrammeerde Delay Between Stations (Vertraging tussen stations) om te helpen bij het sluiten van de klep en om onnodig in- en uitschakelen van de pomp te voorkomen.

PROGRAMMA'S VERBERGEN

ICC2 is in de fabriek geconfigureerd met 4 onafhankelijke programma's (A, B, C en D) die worden gebruikt bij het besproeien van meerdere verschillende landschappen en planttypes. De controller kan worden aangepast om alleen de meest elementaire programmering weer te geven en zo extra programma's te verbergen.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop – ingedrukt, draait u de draaiknop naar de positie Water Days (Waterdagen) en laat u de knop – los.
2. Gebruik de knoppen + en – om te schakelen tussen 4 of 1.
   De standaardinstelling is 4, die alle 4 beschikbare programma's en alle 8 beschikbare starttijden weergeeft. Als u overschakelt naar een instelling van 1, worden alleen programma A en slechts 1 beschikbare starttijd weergegeven.
3. Draai de draaiknop terug naar de positie Run (Uitvoeren) wanneer u klaar bent met het programmeren van alle Hide Programs (Programma's verbergen).

SOLAR SYNC-VERTRAGING

ICC2 met ingebouwde Solar Sync-programmering heeft de mogelijkheid om de automatische, dagelijkse update van de Seasonal Adjustment (Seizoensaanpassing)-waarde van Solar Sync tot 99 dagen uit te stellen. Deze optie kan voordelig zijn voor gebruikers die niet willen dat de looptijden van het programma gedurende een bepaalde periode door Solar Sync worden aangepast (bijv. tijdens een doorzaai- of overbewateringsschema). Met deze functie kan de controller werken met een handmatig ingestelde, vaste Seasonal Adjustment (Seizoensaanpassing)-waarde, althans totdat de Solar Sync Delay (Solar Sync-vertraging)-periode verloopt. Zelfs als Solar Sync Delay (Solar Sync-vertraging) actief is, blijft de Solar Sync-sensor echter weersinformatie verzamelen en de Seasonal Adjust Value (Seizoensaanpassingswaarde) berekenen; deze wordt alleen niet toegepast op de looptijden. Zodra de Solar Sync Delay (Solar Sync-vertraging) eindigt, wordt de bijgewerkte Seasonal Adjust (Seizoensaanpassing)-waarde toegepast.

Opmerking: de functie Solar Sync Delay (Solar Sync-vertraging) is alleen toegankelijk wanneer een Solar Sync-sensor is geïnstalleerd.

4. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop + ingedrukt, draait u de draaiknop naar de positie Solar Sync en laat u de knop + los.
5. Het display toont "d: 00", waarbij "d" dagen aangeeft en "00" het aantal dagen dat moet worden uitgesteld.
6. Druk op de knoppen + of – om het aantal Solar Sync Delay (Solar Sync-vertraging)-dagen dat u wilt, te verhogen of te verlagen. Zodra het juiste aantal dagen wordt weergegeven, zet u de draaiknop terug naar de positie Run (Uitvoeren).

Opmerking: het aantal resterende dagen wordt niet weergegeven op het scherm Run (Uitvoeren). Om te controleren of de functie Solar Sync Delay (Solar Sync-vertraging) actief is, opent u het menu Solar Sync Delay (Solar Sync-vertraging) en controleert u het aantal dagen dat wordt weergegeven. Als er 1 of meer dagen zijn geprogrammeerd, is Solar Sync Delay (Solar Sync-vertraging) actief, maar als er 0 dagen zijn geprogrammeerd, is Solar Sync Delay (Solar Sync-vertraging) uitgeschakeld.

CLIK-VERTRAGING

Met deze functie kan de gebruiker de geprogrammeerde besproeiing gedurende een bepaalde periode uitstellen NADAT een Clik-gebeurtenis heeft plaatsgevonden. Er wordt bijvoorbeeld zware regen voorspeld en u hoeft meerdere dagen na de storm niet te besproeien. De Clik-vertraging kan de automatische programmering 1-7 dagen uitstellen nadat de Clik-sensor is geactiveerd. Aan het einde van de Clik-vertragingperiode hervat de controller de normale automatische besproeiing.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop + ingedrukt, draait u de draaiknop naar de positie System Off (Systeem uit) en laat u de knop + los.
2. Het display toont "OFF –" met het streepje dat knippert. Druk op de knoppen + of – om het aantal Clik-vertragingdagen te verhogen of te verlagen. Zodra het juiste aantal dagen wordt weergegeven, zet u de draaiknop terug naar de positie Run (Uitvoeren).
3. Nadat een Clik-gebeurtenis is beëindigd (bijv. de regensensor droogt uit en deactiveert de sensor), wordt de functie Clik-vertraging actief en wordt deze gedurende de gehele Clik-vertragingduur op het scherm weergegeven.

Opmerking: een actieve Clik-vertraging kan op elk moment worden geannuleerd door eenvoudigweg de draaiknop naar de positie System Off (Systeem uit) te draaien, te wachten tot "OFF" stopt met knipperen en de draaiknop terug te zetten naar de positie Run (Uitvoeren). Elk station dat is ingesteld met de functie Programmable Sensor Override (Programmeerbare sensoroverbrugging) werkt ook tijdens een Clik-vertraging.

TOTALE LOOPTJD

ICC2 houdt een doorlopend totaal bij van de looptijden van de stations van elk programma. Deze functie biedt een snelle manier om te bepalen hoe lang elk programma zal besproeien.

1. Draai de draaiknop naar de positie Run Times (Looptijden).
2. Druk vanaf de looptijd van station 1 één keer op de knop ◄ om het totaal van alle looptijden in het programma te bekijken. U kunt de totale looptijd ook bekijken door één keer op de knop ► te drukken nadat u naar de hoogste looptijd van het station bent gegaan.
3. Druk op de knop PRG om de totale looptijden van extra programma's te bekijken.

TESTPROGRAMMA

De functie Test Program (Testprogramma) biedt gebruikers een vereenvoudigde methode om handmatig een of alle stations opeenvolgend te starten. Deze functie bedient elk station in numerieke volgorde, van laag naar hoog, en kan vanaf elk specifiek station worden gestart. Dit is gunstig voor een snelle bediening van uw irrigatiesysteem.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop PRG ingedrukt. Station 1 verschijnt met een looptijd die knippert (de standaardinstelling van de controller is 0:00).
2. Druk op de knoppen ► en ◄ om te selecteren vanaf welk station u wilt starten. Druk op de knoppen + en – om de looptijd van het station te verhogen of te verlagen (0 tot 15 minuten). De ingevoerde looptijd wordt toegepast op alle stations.
3. Na een pauze van twee seconden begint het Test Program (Testprogramma). U kunt vooruit en achteruit door de stations gaan als u niet wilt dat een bepaalde zone de volledige duur draait.

EASY RETRIEVE™

ICC2 kan het gewenste besproeiingsprogramma opslaan in het geheugen om het later op te halen. Deze functie creëert een snelle manier om de controller terug te zetten naar het oorspronkelijke geprogrammeerde besproeiingsschema en is vooral handig bij het overschrijven van ongewenste wijzigingen in het huidige programma.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knoppen + en PRG tegelijkertijd ingedrukt. Zodra er drie streepjes op het scherm verschijnen, laat u de knoppen + en PRG los. Het symbool scrolt van links naar rechts over het display om aan te geven dat het programma in het geheugen wordt opgeslagen. Het display toont "DONE" zodra het is opgeslagen en keert vervolgens terug naar het tijdstip van de dag.
2. Om een programma op te halen dat eerder in het geheugen is opgeslagen, laat u de draaiknop in de positie Run (Uitvoeren) staan en houdt u de knoppen – en PRG tegelijkertijd ingedrukt. Zodra dezelfde drie streepjes op het scherm verschijnen, laat u de knoppen – en PRG los. Het symbool scrolt van rechts naar links over het display om aan te geven dat het programma uit het geheugen wordt geladen. Het display toont "DONE" zodra het is geladen en keert vervolgens terug naar het tijdstip van de dag.

TOTALE RESET

De functie Total Reset (Totale reset) wist het volledige geheugen van de controller en zet alles terug naar de fabrieksinstellingen. Zodra u een Total Reset (Totale reset) uitvoert, wordt alle programmering volledig gewist, inclusief alle Easy Retrieve-programmering die mogelijk is opgeslagen. Deze functie wordt meestal gebruikt wanneer u de controller vanaf het begin opnieuw moet programmeren of als de controller niet reageert op opdrachten.

1. Houd de knoppen PRG en RESET tegelijkertijd ingedrukt. Wacht tot het display 12:00 AM weergeeft en laat beide knoppen los. De controller is nu klaar om opnieuw te worden geprogrammeerd.

QUICK CHECK™

Deze circuitdiagnoseprocedure kan snel bedradingskortsluitingen identificeren die vaak worden veroorzaakt door defecte solenoïden en slechte of onjuiste draadverbindingen. Quick Check is een efficiënte en effectieve manier om problemen in het veld te diagnosticeren, in plaats van elk bedradingscircuit fysiek te moeten controleren op mogelijke problemen.

1. Om de Quick Check (Snelle controle)-testprocedure te starten, drukt u tegelijkertijd op de knoppen +, –, ► en ◄. Het display toont alle pictogrammen op het scherm.
2. Druk op de knop + om de diagnose te starten. De controller zoekt vervolgens naar alle stations om een hoog stroompad door de stationterminals te detecteren. Wanneer een bedradingskortsluiting in het veld wordt gedetecteerd, knippert een "ERR"-bericht, voorafgegaan door het stationnummer, kort op het display. De test blijft de resterende stations controleren op fouten en keert, eenmaal voltooid, terug naar de automatische besproeiingsmodus.

PROGRAMMA UITVOEREN (HANDMATIG STARTEN MET ÉÉN DRUK OP DE KNOP)

ICC2 kan ook een volledig programma activeren zonder de draaiknop te gebruiken. Deze optie is ideaal voor een snelle cyclus wanneer extra water nodig is of als u door de stations wilt scrollen om uw systeem te inspecteren. De functie Programma uitvoeren verschilt van de functie Test Programma doordat u een van de vier automatische programma's kunt selecteren om de bestaande looptijden uit te voeren.

1. Met de draaiknop in de positie Run (Uitvoeren), houdt u de knop ► twee seconden ingedrukt en laat u deze los.
2. Deze handmatige startoptie met één druk op de knop is automatisch standaard ingesteld op programma A. U kunt een van de vier programma's (A, B, C of D) selecteren door op de knop PRG te drukken.
3. Het stationnummer knippert op het display. Druk op de knoppen ► en ◄ om door de stations te scrollen en op de knoppen + en – om de bestaande looptijden aan te passen (0 minuten tot 12 uur). Zodra u het gewenste station hebt geselecteerd om als eerste te draaien, begint het programma automatisch. U kunt vooruit en achteruit door de stations gaan als u niet wilt dat een bepaalde zone de volledige duur draait.

Probleemoplossing

Symptoom	Mogelijke oorzaak	Oplossing
Display toont een stationsnummer met "ERR"	Defecte stationssolenoïde of kortsluiting in de veldbekabeling	Controleer de veldbekabeling en solenoïdes op continuïteit en vervang defecte solenoïdes.
Display toont "P ERR"	Kortsluiting in de pompstart-/hoofdklepmagneet of defecte pompstart- of hoofdklepmagneet	Controleer de hoofdklep- of pompstartdraden op continuïteit en vervang of repareer eventuele kortgesloten draden. Controleer of alle draadverbindingen goed en waterdicht zijn. Controleer de specificaties van het pompstartrelais op de juiste installatie.
Display toont "SP ERR"	SmartPort-fout; dit geeft elektrische ruis aan die aanwezig is in de buurt van de aansluiting op een externe ontvanger	Verplaats de aansluitingen weg van de bron van elektrische ruis. Controleer de SmartPort-kabelboom en controleer of de rode draad is aangesloten op de AC 1-aansluiting en de blauwe draad op de REM-aansluiting. Als de SmartPort-kabelboom is verlengd vanaf de controller, zorg er dan voor dat er afgeschermde kabel wordt gebruikt (ROAM-SCWH).
Display toont "NO AC"	Geen wisselstroom aanwezig en de controller ontvangt geen stroom	Controleer de zekering/onderbreker en de binnenkomende stroomvoorziening naar de controller, zorg ervoor dat de transformator correct is aangesloten en geïnstalleerd.
Bevroren of vervormd display	Stroompiek	Reset de controller.
Controller herkent het juiste aantal stations niet	Module onjuist geïnstalleerd, vergeten op de "Reset" (Reset) knop te drukken na het installeren van een nieuwe module, of defecte module	Controleer of de modules correct zijn geplaatst en vergrendeld, op de juiste manier in de juiste sleuven zijn georiënteerd. Vergeet niet om op de "Reset" (Reset) knop aan de achterkant van het bedieningspaneel te drukken na het toevoegen van een nieuwe module.
Display toont dat het programma draait, maar geen daadwerkelijke besproeiing	Probleem in de veldbekabeling, defecte solenoïde(s), defecte klep(pen) of geen waterdruk op het systeem	Controleer de veldbekabeling en solenoïdes op continuïteit, vervang defecte solenoïdes en/of repareer slechte draadverbindingen. Controleer de kleppen op vuil, breuken in het lichaam, scheuren in het diafragma en een correcte werking. Zorg ervoor dat de waterbron open staat en onder druk staat.
Regen of andere Clik-type sensor stopt de besproeiing niet	Jumperdraad is niet verwijderd, sensorschakelaar staat in de "Bypass" (Bypass) positie of er is een incompatibele sensor geïnstalleerd	Vergeet niet om de rode jumperdraad op de SEN-aansluitingen te verwijderen. Zorg ervoor dat de sensorschakelaar is ingesteld op "actief". Controleer of er een normaal gesloten (NC) sensor is geïnstalleerd.
Controller lijkt continu te sproeien	Te veel starttijden geprogrammeerd	Er is slechts één starttijd vereist om alle stations binnen een programma sequentieel te laten werken (u hoeft geen starttijd in te stellen voor elk afzonderlijk station). Verwijder alle onnodige starttijden.
Controller voert geen automatische programmering uit	Mogelijke programmeerfout(en), sensor is geactiveerd en onderbreekt het circuit, Programmable Off is van kracht, tijd-/datumfouten	Controleer of alle programma's, dagen om te sproeien, starttijden en stationslooptijden correct zijn geprogrammeerd. Controleer het display op een sensorfoutmelding. Controleer het display op "OFF" (UIT) dagen. Controleer de tijd, datum en AM/PM/24-uursmodusinstellingen van de controller.

Referenties

• Solar Sync Support | Hunter Industries

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hunter ICC2 - Handleiding voor de irrigatiecontroller

Beschikbare talen
