INLEIDING

Eindelijk is er een betaalbare controller voor uw huis.

Hunter Industries is verheugd de SRC Plus te presenteren – een eenvoudige en betrouwbare controller voor residentiële toepassingen. De SRC Plus is ontworpen met de behoeften van de klant in gedachten en biedt vereenvoudigde wijzerplaatprogrammering en een indrukwekkend aantal functies dat doorgaans wordt aangetroffen in controllers die twee keer zoveel kosten.

Hoewel hij betaalbaar is, is de SRC Plus zonder twijfel een product van professionele kwaliteit. De grote, fraaie behuizing van de controller, compleet met een beschermende deur, geeft uw controller een nette en professionele uitstraling. En de SRC Plus is gevuld met de essentiële functies die landschappen nodig hebben (zoals een regensensor-bypasscircuit en primaire stroomstootbeveiliging), maar zonder de onnodige franje die vaak leidt tot terugroepacties van aannemers.

De SRC Plus is zo eenvoudig te gebruiken dat u hem na het grondig lezen van deze gebruikershandleiding na de installatie nog maar zelden nodig zult hebben. We hebben ook een verkort instructieblad aan de binnenkant van de deur van de controller toegevoegd voor snelle naslag later. Na een paar keer gebruik van deze controller kunt u er zeker van zijn dat de SRC Plus een product is dat het werk efficiënt en economisch doet.

De SRC Plus is een verbeterde versie van de originele SRC Plus. Extra functies en verbeteringen zijn onder meer:

• Niet-vluchtig geheugen
• Robuustere circuits
• Handmatig starten en doorgaan met één aanraking
• Hunter Quick Check™
• Automatische kortsluitbeveiliging

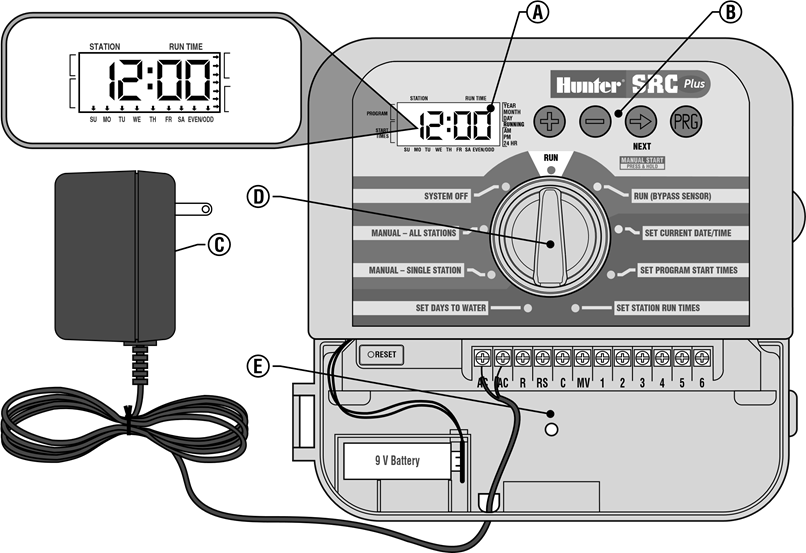

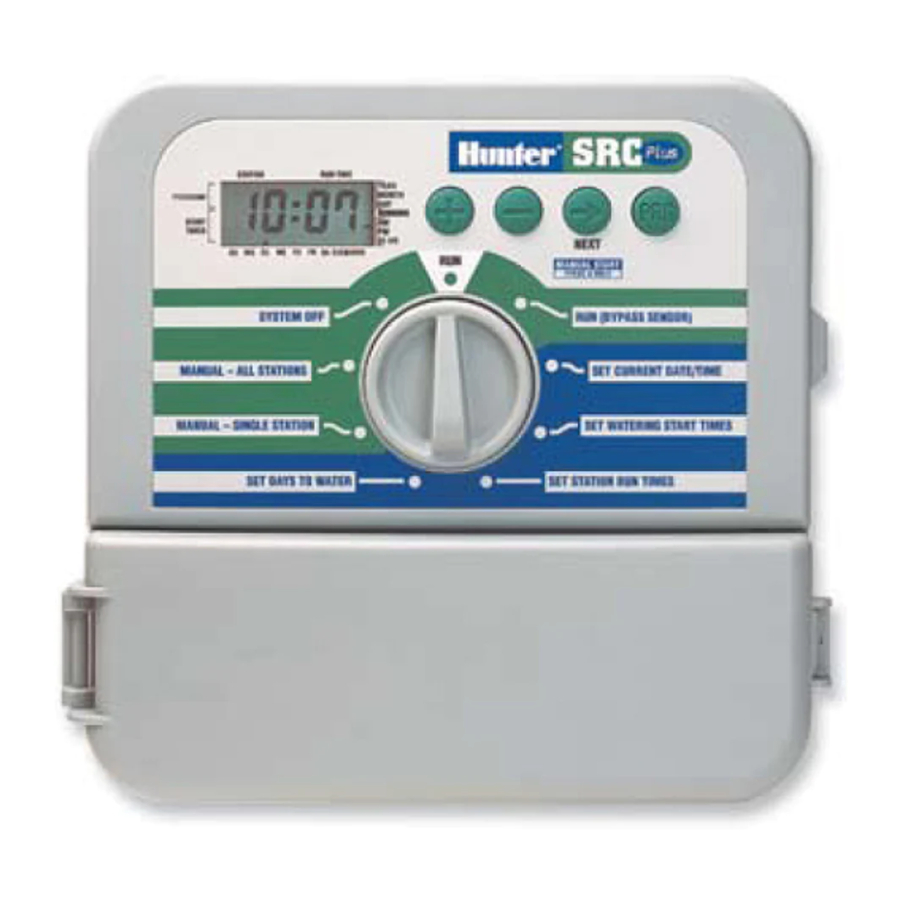

SRC PLUS-ONDERDELEN

Dit gedeelte geeft u een kort overzicht van enkele van de onderdelen op de SRC Plus-voorplaat. Elk item wordt later in meer detail besproken, maar dit gedeelte kan handig zijn om vertrouwd te raken met de verschillende beschikbare opties.

1. LCD-scherm

Starttijd – Identificeert de geselecteerde starttijd (er is slechts één starttijd per programma vereist).

Programmaaanduiding – Identificeert het programma dat in gebruik is A, B of C.

Stationnummer – Identificeert het momenteel geselecteerde stationnummer.

LCD-scherm – Geeft verschillende tijden en waarden aan.

Looptijd – Duur van het besproeien van afzonderlijke stations.

Jaar – Huidig kalenderjaar.

Maand – Huidige kalendermaand.

Dag – Huidige kalenderdag.

Bezig – Geeft aan wanneer er wordt besproeid.

AM/PM – Pijl onderscheidt AM- of PM-tijd.

24 uur – Naast AM en PM is ook 24-uurs tijd beschikbaar.

Dag van de week – Identificeert de dagen van de week waarop moet worden besproeid, of u kunt ervoor kiezen om op oneven of even dagen te besproeien.

(Voor alle bovenstaande LCD-schermitems geldt dat wanneer een pijlpuntcursor knippert, u dat aan het instellen bent.)

2. Bedieningsknoppen

Knop – Verhoogt het geselecteerde knipperende scherm.

Knop – Verlaagt het geselecteerde knipperende scherm.

Knop – Gaat naar het geselecteerde knipperende scherm.

Knop – Selecteert programma A, B of C.

3. Transformator

Een 120 VAC Plug-in transformator (meegeleverd in SRC-600i en 900i modellen) levert 24 VAC aan de controller.

4. Bedieningsknop

Een belangrijk kenmerk van de SRC Plus is het heldere, gebruiksvriendelijke wijzerplaatontwerp dat het programmeren een fluitje van een cent maakt. Alle essentiële toetsenbordfuncties zijn duidelijk gemarkeerd om de verwarring te voorkomen die kenmerkend is voor zoveel andere controllers.

Run (Uitvoeren) – Normale wijzerplaatpositie voor automatische en handmatige bediening.

Run (Bypass Sensor) (Uitvoeren (Sensor omzeilen)) – Wordt gebruikt om een optionele weersensor die mogelijk op uw systeem is aangesloten uit te schakelen.

Set Current Date/Time (Huidige datum/tijd instellen) – Hiermee kan de huidige datum en kloktijd worden ingesteld.

Set Program Start Times (Programmastarttijden instellen) – Hiermee kunnen 1 tot 4 starttijden in elk programma worden ingeschakeld.

Set Station Run Times (Stationlooptijden instellen) – Hiermee kan de gebruiker de looptijd van elk station instellen van 0 tot 99 minuten.

Set Days To Water (Dagen om te besproeien instellen) – Hiermee kan de gebruiker afzonderlijke dagen selecteren om te besproeien of een oneven of even besproeiingsschema selecteren, afhankelijk van de datum.

Manual – Single Station (Handmatig – Enkel station) – Hiermee kan de gebruiker een eenmalige besproeiing van een enkel station activeren.

Manual – All Station (Handmatig – Alle stations) – Hiermee kan de gebruiker een eenmalige besproeiing van alle stations of een paar geselecteerde stations activeren.

System Off (Systeem uit) – Hiermee kan de gebruiker alle programma's stopzetten en alle besproeiing stoppen totdat de knop wordt teruggezet naar de RUN (UITVOEREN)-positie.

5. Bedradingscompartiment

Reset Button (Resetknop) – Met deze knop wordt de controller opnieuw ingesteld. Alle geprogrammeerde gegevens blijven intact.

9-Volt Battery (9-Volt batterij) – De alkalinebatterij onderhoudt het geheugen van de controller als de stroom naar de transformator is losgekoppeld. De batterij zal echter geen van de besproeiingsactiviteiten uitvoeren (niet inbegrepen). Transformer (Transformator) – De twee draden van de plug-in transformator zijn aangesloten op de twee AC-aansluitingen.

Terminal Strip Area (Klemmenstrookgebied) – Gebruik dit om transformator- en klepdraden van hun bron aan de controller te bevestigen.

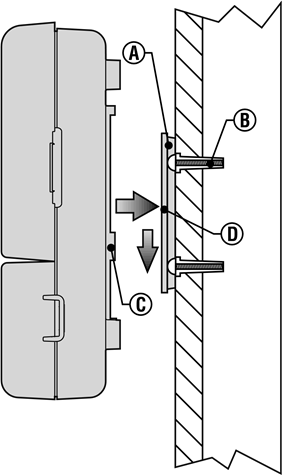

CONTROLLER AAN DE MUUR BEVESTIGEN

OPMERKING: De SRC Plus is niet water- of weerbestendig. De controller moet binnenshuis of in een beschermde ruimte worden geïnstalleerd.

1. Selecteer een locatie zo dicht mogelijk bij een standaard stopcontact, een die niet wordt bediend door een lichtschakelaar. De locatie moet beschermd zijn tegen vocht en direct zonlicht.
2. Verwijder de montagebeugel (A) van de achterkant van de controllerbehuizing door de beugel omlaag en enigszins weg van de unit te trekken.
3. Plaats de montagebeugel iets onder ooghoogte. Gebruik het gat aan de bovenkant en de schuifuitsparing aan de onderkant om de beugel vast te zetten met de meegeleverde schroeven van 1" (25 mm) (B). Opmerking: Installeer schroefankers als u de montagebeugel aan gipsplaat of metselwerk bevestigt.
4. Lijn de sleuven aan de achterkant van de controllerbehuizing (C) uit met de rails op de montagebeugel (D). Schuif de controller voorzichtig omlaag in positie op de beugel.
5. Zet de controller op zijn plaats door een schroef door het onderste centrale montagegat te installeren.

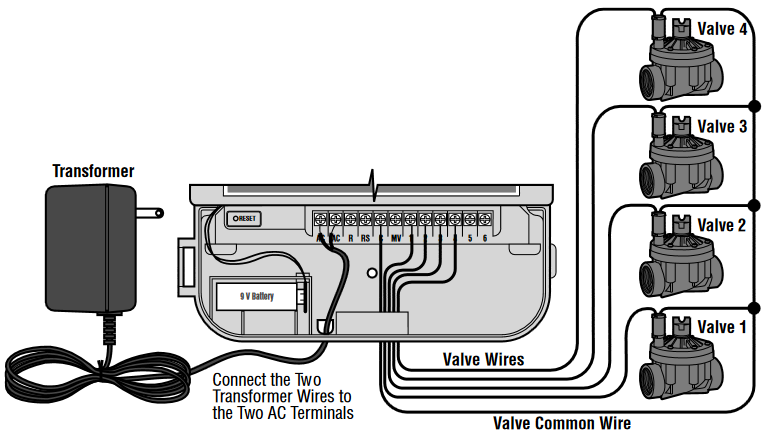

KLEPPEN EN TRANSFORMATOR AANSLUITEN

1. Leid de bedieningsdraden tussen de locatie van de bedieningsklep en de controller. Over het algemeen wordt aanbevolen om een 18 AWG meeraderige sprinklerverbindingskabel te gebruiken. Dit type verbinding is geïsoleerd voor begraving en is kleurgecodeerd om uw verbindingen bij te houden.
2. Sluit bij de kleppen de gemeenschappelijke draad aan op een van de solenoïdedraden van de klep. Dit is meestal de wit gekleurde draad. Sluit een afzonderlijke bedieningsdraad aan op de overgebleven solenoïdedraad en noteer de kleur die overeenkomt met elke klep en het besproeiingsstation dat deze bedient.
3. Zet de draden vast met een waterdichte draadconnector om de verbinding te beschermen.
4. Open de scharnierende deur van het bedradingscompartiment om toegang te krijgen tot het klemmenstrookgebied dat in het diagram wordt weergegeven.
5. Leid de klepdraden door de grote opening aan de basis van de behuizing of door een buis van ½ inch indien geïnstalleerd. Strip ¼ inch isolatie van de uiteinden van alle draden.

6. Zet de witte klep-common-draad vast aan de schroef op de aansluiting gemarkeerd met C. Sluit, nadat de klep-common-draad is aangesloten, de kleurgecodeerde draden van de kleppen aan op de juiste stationnummers en draai de schroeven vast.
7. Leid de transformatorkabel door het kleine gat in de onderkant van de behuizing en sluit de draden aan op de twee schroeven gemarkeerd met AC.

OPMERKING: Sluit de transformator pas aan op de stroombron als de controller is gemonteerd en alle kleppen zijn aangesloten.

DE BATTERIJ AANSLUITEN

Met de batterij kunt u de SRC Plus-controller programmeren zonder dat er wisselstroom beschikbaar is. De batterij kan echter geen van de stationskleppen activeren. De stroomtoevoer moet worden hervat voordat het besproeien kan worden voortgezet. De SRC Plus heeft een niet-vluchtig geheugen dat alle programma-informatie opslaat in geval van een stroomstoring.

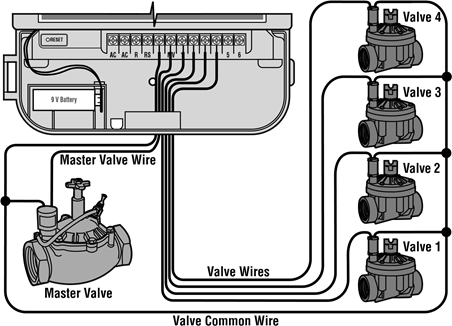

EEN HOOFDKLEP AANSLUITEN

OPMERKING: Voltooi dit gedeelte alleen als er een hoofdklep is geïnstalleerd. Een hoofdklep is een normaal gesloten klep die is geïnstalleerd op het toevoerpunt van de hoofdlijn en die alleen opengaat wanneer het automatische systeem wordt geactiveerd.

1. Sluit bij de hoofdklep de common-draad aan op een van de solenoïdedraden van de klep. Sluit een afzonderlijke bedieningsdraad aan op de overgebleven solenoïdedraad en noteer de kleur die overeenkomt met de hoofdklep.
2. Leid deze draden op dezelfde manier als de stationskleppen naar de controller. De witte common-draad gaat nog steeds naar de schroefsleuf gemarkeerd met C. De extra draad die van de hoofdklep komt, gaat in de schroefsleuf gemarkeerd met MV.

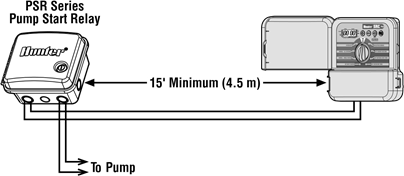

EEN POMPSTARTRELAIS AANSLUITEN

OPMERKING: Voltooi dit gedeelte alleen als er een pompstartrelais is geïnstalleerd. Een pompstartrelais is een elektronisch apparaat dat een stroom van de controller gebruikt om een afzonderlijk elektrisch circuit te activeren om een pomp van stroom te voorzien om water aan uw systeem te leveren.

De controller moet op minstens 4,5 meter afstand van zowel het pompstartrelais als de pomp worden gemonteerd. Wanneer een pompstartrelais aangaat, stuurt het pieken uit die mogelijk schade kunnen veroorzaken aan een controller die te dichtbij is gemonteerd. Wanneer een pomp door de controller moet worden bediend, moet er een pompstartrelais worden gebruikt. Hunter biedt een volledig assortiment pompstartrelais voor de meeste toepassingen.

1. Leid een draadpaar van het pomprelais naar de controllerbehuizing.
2. Sluit de common-draad aan op de schroefsleuf C (Common) en de overgebleven draad van het pomprelais op de MV-schroefsleuf.

De relaisstroom mag niet hoger zijn dan 0,35 ampère. Sluit de controller niet rechtstreeks aan op de pomp – dit kan schade aan de controller veroorzaken.

OPMERKING: Als er een regensensor is geïnstalleerd met uw SRC Plus, samen met een pompstartrelais, volgt u de instructies in ''EEN POMPSTARTRELAIS AANSLUITEN''

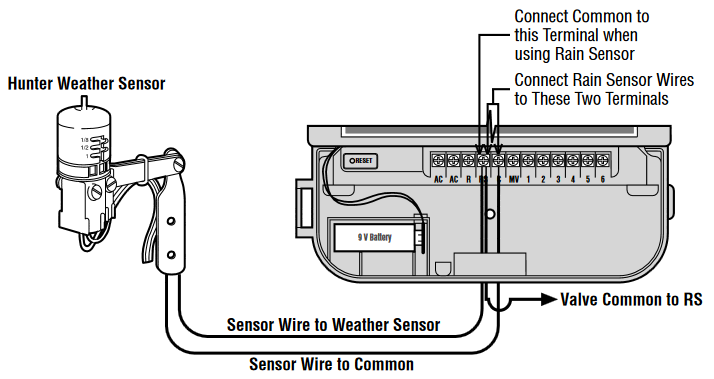

EEN WEERSENSOR AANSLUITEN

Een Hunter Mini-Clik^® regensensor kan worden aangesloten op de SRC Plus. Het doel van deze sensor is om het besproeien te stoppen wanneer de neerslag voldoende is. De sensor wordt rechtstreeks op de controller aangesloten en stelt u in staat om de sensor eenvoudig te overrulen door de RUN (BYPASS SENSOR) (UITVOEREN (SENSOR OMRUILEN))-positie op de wijzerplaat te gebruiken.

1. Leid de draden van de regensensor omhoog door dezelfde opening die wordt gebruikt voor klepbedrading.
2. Sluit de ene regensensordraad aan op de RS-aansluiting en de andere op de C-aansluiting.
3. Sluit de klep-common van het veld aan op de RS-aansluiting. Opmerking: Als er een pomprelais wordt gebruikt, moet de pomprelais-common ook op de RS-aansluiting worden aangesloten.

Een weersensor schakelt uw systeem uit tijdens regenachtig weer – waardoor water wordt bespaard. Vraag uw installateur om meer informatie over dit apparaat.

Weather Sensor Bypass (Weersensor omzeilen)

Met deze ingebouwde functie is er RUN (BYPASS SENSOR) (UITVOEREN (SENSOR OMRUILEN)) en is er geen extra handmatige omruilschakelaar nodig bij het gebruik van regensensoren. De SRC Plus werkt met de Hunter Mini-Clik®, Rain-Clik™, Freeze-Clik® plus enkele andere regen-, wind- of vriessensoren die tegenwoordig op de markt zijn. Als de sensor de werking van het systeem verhindert, draait u de knop gewoon naar RUN (BYPASS SENSOR) (UITVOEREN (SENSOR OMRUILEN)) en de weersensor wordt omzeild.

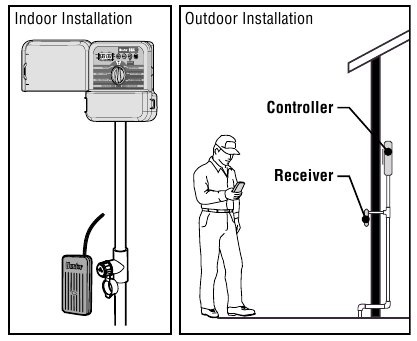

EEN SRR- OF ICR-AFSTANDSBEDIENING AANSLUITEN (niet inbegrepen)

De Hunter SRC Plus is voorbereid voor gebruik met het SRR- of ICR-afstandsbedieningssysteem. De afstandsbediening maakt het mogelijk voor zowel aannemers als eindgebruikers om een systeem te bedienen zonder heen en weer naar de controller te hoeven lopen.

Om het SRR- of ICR-afstandsbedieningssysteem te gebruiken, moet u de SmartPort ®-aansluiting installeren.

1. Installeer een ½" vrouwelijke PVC "T"-stuk met schroefdraad in de veldbekabelingsbuis (PVC-pijp) ongeveer 30 cm onder de SRC Plus.
2. Voer de rode, witte en blauwe draden van de kabelboom door de basis van de "T" en in het bedradingscompartiment, zoals weergegeven in Figuur 1.

3. Schroef de kabelboombehuizing in de "T", zoals weergegeven in Figuur 1.
4. Ga naar het klemmenstrookgebied en bevestig de rode draad aan de linker AC-schroefsleuf, bevestig de witte draad aan de volgende AC-schroefsleuf en bevestig de blauwe draad aan de schroefsleuf gemarkeerd met "R".


De bedradingskabelboom is nu klaar voor gebruik met de afstandsbediening. Raadpleeg de SRR- of ICR-gebruikershandleiding voor meer informatie of neem contact op met uw lokale Hunter-distributeur voor bestelinformatie.

OPMERKING: Elke verlenging van de bedrading op de afstandsbedieningskabelboom kan leiden tot een foutmelding op het scherm van de controller en mogelijke storing van de afstandsbediening als gevolg van radio-interferentie. In sommige gevallen kan het verlengen van de kabelboom prima werken, in andere gevallen werkt het mogelijk helemaal niet (het is locatiespecifiek). In beide gevallen moet het verlengen van de bedradingskabelboom worden gedaan met behulp van afgeschermde kabel om de mogelijke effecten van elektrische ruis te minimaliseren. Bestel voor de eenvoudigste installatie een nieuwe Hunter SRR-SCWH SmartPort ®-bedradingskabelboom met een volledige 25 voet afgeschermde kabel.

AANSLUITEN OP HET HUNTER IRRIGATION MANAGEMENT AND MONITORING SYSTEM™ (niet inbegrepen)

Met het IMMS™ kunnen automatische irrigatiesystemen op meerdere locaties of meerdere controllers op een enkele locatie worden geprogrammeerd voor functies die normaal gesproken rechtstreeks op elke controller zouden worden afgehandeld. Het plannen van dagen om water te geven, looptijden, starttijden, cyclus- en inweekbewerkingen en meer kan nu worden gedaan vanaf een enkele computer op een bureau, kilometers verwijderd van de daadwerkelijke installatie. Bovendien kan de geplande werking van niet-irrigatiecomponenten die ook op deze locaties worden gebruikt - bijvoorbeeld verlichtingssystemen op sportvelden, fonteinen in winkelcentra - evenals pompen en sensoren ook worden geprogrammeerd en bewaakt vanaf een enkele centrale locatie. Een belangrijke functie van het IMMS is het vermogen om veranderende omstandigheden te bewaken. Met behulp van opties zoals flowsensoren, regensensoren en andere weersensoren kan het IMMS rapporten ontvangen over de huidige toestand op elke locatie waarmee het is verbonden en vervolgens reageren met de nodige aanpassingen als een van die omstandigheden de gedefinieerde limieten overschrijdt. Het kan samenwerken met alle standaard automatische controllers in de Hunter-reeks, van de SRC Plus tot de Pro-C tot de ICC. Bovendien is het een systeem dat gemakkelijk en betaalbaar te upgraden is, waardoor het mogelijk is om een groeiend netwerk van controllers te huisvesten. Neem voor meer informatie over de IMMS-software contact op met uw lokale Hunter-dealer.

STROOMUITVAL

Vanwege de mogelijkheid van stroomuitval, heeft de controller een niet-vluchtig geheugen om het programma permanent te bewaren. Als er geen 9-volt batterij is geïnstalleerd, zal de controller de tijd bevriezen wanneer de stroom uitvalt en hervatten, waarbij de tijd wordt bijgehouden nadat de stroom is hersteld. Als er een batterij is geïnstalleerd, zal de 9-volt back-upbatterij de tijd bijhouden, zodat de klok en kalender enkele dagen intact blijven.

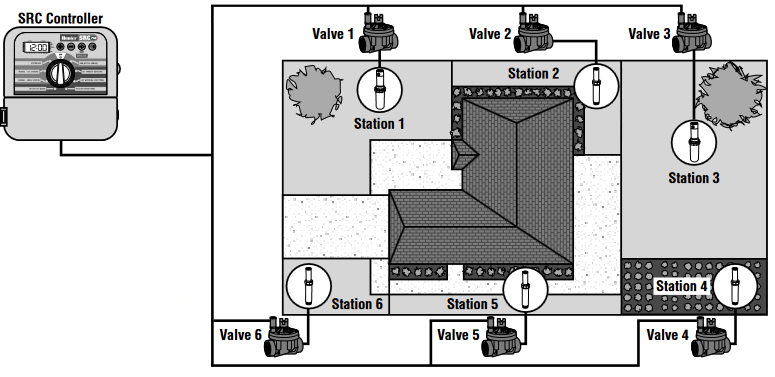

BASISPRINCIPES VAN SPROEIINSTALLATIES

Er zijn drie hoofdcomponenten die betrokken zijn bij alle automatische sproeiinstallaties die tegenwoordig worden gemaakt. Dit zijn de controller, de kleppen en de sproeiers.

De controller is wat het hele systeem efficiënt laat werken. Het is technisch gezien de hersenen van het hele systeem, die de kleppen instrueert wanneer water aan de sproeiers moet worden geleverd en hoe lang dit moet gebeuren. De sproeiers zullen op hun beurt het water naar de omliggende planten en het gazon leiden.

De klep regelt een groep sproeiers die een bewateringsstation wordt genoemd. Deze stations worden op een bepaalde manier ingedeeld, afhankelijk van het type plantenleven dat er is, de locaties van de planten en de maximale hoeveelheid water die naar de locatie kan worden gepompt. Elke klep is via een draad verbonden met het klemmenstrookgebied in de controller. Hier is de draad verbonden met een nummer dat overeenkomt met het stationnummer van de klep.

De controller bedient de kleppen in volgorde, slechts één tegelijk. Wanneer een klep klaar is met water geven, schakelt deze over naar het volgende station dat is geprogrammeerd. Dit proces wordt de bewateringscyclus genoemd. De informatie over de bewateringstijden van de afzonderlijke stations en hoe vaak er wordt bewaterd, wordt een programma genoemd.

Klep 1 – Activeert Station 1 – Rotors bewateren het gazon in de voortuin

Klep 2 – Activeert Station 2 – Sproeiers bewateren het gazon aan de zijkant en bubblers bewateren de bloemen

Klep 3 – Activeert Station 3 – Rotors bewateren het gazon in de achtertuin

Klep 4 – Activeert Station 4 – Bubblers bewateren de tuin

Klep 5 – Activeert Station 5 – Sproeiers bewateren het gazon aan de zijkant en bubblers bewateren de bloemen

Klep 6 – Activeert Station 6 – Sproeiers bewateren het gazon in de voorste hoek

EEN BEWATERINGSSCHEMA MAKEN

Voor de meeste consumenten is het veel gemakkelijker om uw specifieke bewateringsschema op papier te plannen voordat u de informatie daadwerkelijk in de controller programmeert. Het is ook handig om een schriftelijk verslag van uw programmeringsinformatie te hebben voor eenvoudige referentie.

Er zijn enkele richtlijnen die moeten worden gevolgd bij het bepalen van wanneer en hoe lang er water moet worden gegeven. Deze factoren zijn het bodemtype, het deel van het landschap dat wordt bewaterd, de weersomstandigheden en de soorten sproeiers die worden gebruikt. Aangezien er zoveel verschillende variabelen zijn die uw individuele bewateringsschema kunnen bepalen, is het onmogelijk om een exact schema te geven dat u kunt volgen. We hebben echter enkele richtlijnen opgenomen om u op weg te helpen.

OPMERKING: Het is meestal goed om één of twee uur voor zonsopgang water te geven. De waterdruk is optimaal in de vroege ochtend en het water kan in de wortels van de planten trekken, terwijl de verdamping minimaal is. Voor de meeste planten kan water geven tijdens de middag of 's avonds plantenschade of mogelijk meeldauw veroorzaken.

OPMERKING: Houd in de gaten of er tekenen zijn van te weinig of te veel water geven. Te veel water geven wordt meestal aangegeven door plassen water die er lang over doen om in te trekken of te verdampen, terwijl te weinig water geven aan landschappen tekenen van verkleuring en droogte vertoont. Breng onmiddellijk programmeringswijzigingen aan wanneer er bewijs aanwezig is.

HET BEWATERINGSSCHEMA INVULLEN

Zorg ervoor dat u een potlood gebruikt bij het invullen van dit formulier. Door het meegeleverde voorbeeld en de onderstaande informatie te gebruiken, zou u alle informatie moeten hebben die u nodig hebt om uw persoonlijke waterschema samen te stellen.

Stationnummer en locatie – Identificeer het stationnummer, de locatie en het type plant dat wordt bewaterd.

Bewateringsdag – Bepaal of u een kalenderdag of een oneven of even dagschema wilt gebruiken. Voor een kalenderdagschema omcirkelt u de dag van de week waarop u wilt bewateren. Voor een oneven of even dagschema markeert u gewoon het bijbehorende vak.

Starttijden programma – Geef de tijd van de dag aan waarop het programma begint. Elk programma kan 1 tot 4 starttijden hebben. Eén starttijd kan echter een heel programma uitvoeren.

Looptijd station – Geef de looptijd (1 tot 99 minuten) voor elk station aan. Schrijf "OFF" (UIT) voor elk station dat u niet in het programma wilt gebruiken.

Bewaar dit schema op een veilige plaats voor snelle referentie later, in plaats van door programmainformatie op de controller te scrollen.

VOORBEELD VAN EEN FORMULIER VOOR EEN BEREGENINGSSCHEMA

PROGRAMMA A

PROGRAMMA B

PROGRAMMA C

SCHEMA VAN BEREGENINGSDAGEN

KALENDER

ZO

MA

DI

WO

DO

VR

ZA

ZO

MA

DI

WO

DO

VR

ZA

ZO

MA

DI

WO

DO

VR

ZA

X

X

X

X

X

X

X

ONEVEN/EVEN

ONEVEN EVEN

ONEVEN EVEN

ONEVEN EVEN

STATION

LOCATIE

LOOPTIJD ZONE

LOOPTIJD ZONE

LOOPTIJD ZONE

1

Voortuin

00:15

00:00

00:00

2

Zijgazon

00:15

00:00

00:00

3

Achtergazon

00:20

00:00

00:00

4

Bloemen

00:00

00:15

00:00

5

Tuin

00:00

00:00

00:20

6

Voorste hoek

00:00

00:00

01:00

7

8

9

PROGRAMMA STARTTIJDEN

1

6:00 uur

8:00 uur

5:00 uur

2

Uit

Uit

Uit

3

Uit

Uit

Uit

4

Uit

Uit

Uit

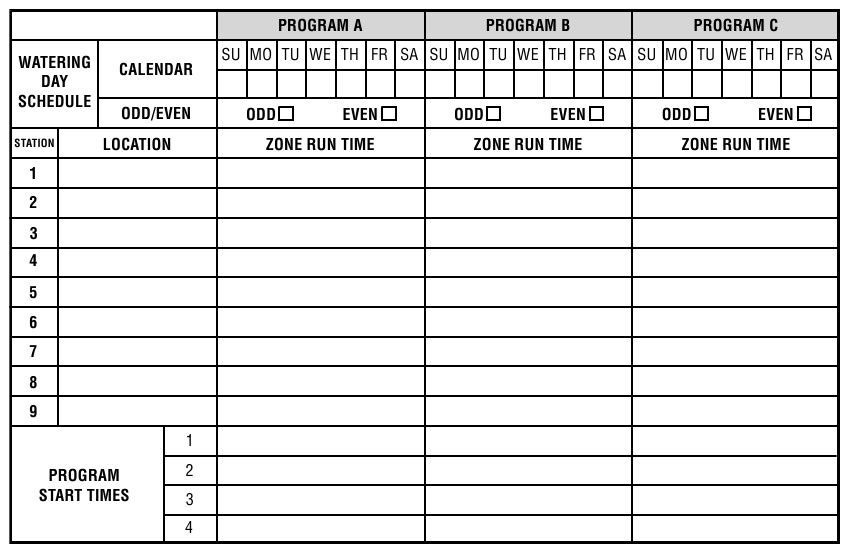

FORMULIER VOOR EEN BEREGENINGSSCHEMA

PROGRAMMEERFUNDAMENTEN

Een beregeningsprogramma kan worden gemaakt om kleppen in numerieke volgorde een voor een te bedienen. Het enige dat nodig is om een beregeningsprogramma te maken, is:

1. Selecteer een programma (A, B of C) door op de knop op de controller te drukken (het wordt aanbevolen om met Programma A te beginnen).
2. Stel een starttijd voor het programma in (er is slechts één starttijd voor het programma vereist om een beregeningsprogramma te activeren).
3. Stel de looptijd in voor elke klep die aan het programma is toegewezen, en
4. Stel de dagen in waarop u het beregeningsprogramma wilt uitvoeren.

We hebben een voorbeeld opgenomen dat de werking van een programma beter illustreert:

Stel dat u een starttijd voor het programma heeft ingesteld op 6:00 uur. Stations 1 en 2 hebben een looptijd van 15 minuten en station 3 is ingesteld op 20 minuten. Houd er rekening mee dat stations 4, 5 en 6 niet in dit programma zijn opgenomen, we zullen ze op afzonderlijke programma's beregenen.

Terugkerend naar ons vorige voorbeeld, activeert de controller om 6:00 uur de beregeningscyclus. De sproeiers op station 1 werken 15 minuten en worden vervolgens automatisch uitgeschakeld. De controller gaat automatisch door naar de sproeiers van station 2. Deze sproeiers werken ook 15 minuten en worden vervolgens uitgeschakeld. Vervolgens begint het beregenen op station 3 automatisch. De sproeiers gaan 20 minuten aan en schakelen automatisch uit. Omdat er geen tijden zijn geprogrammeerd voor stations 4, 5 en 6, slaat de controller deze over. Dit sluit het programma af en beëindigt de watercyclus om 6:50 uur.

Zoals in het bovenstaande voorbeeld wordt weergegeven, was slechts één starttijd voor het programma vereist om de drie verschillende stations te laten werken. De controller gaat automatisch naar het volgende station zonder dat er extra starttijden nodig zijn.

We realiseren ons dat veel consumenten variaties in hun plantenbewateringsbehoeften zullen hebben, dus bij Hunter hebben we de SRC Plus uitgerust met drie verschillende programma's A, B en C. Deze programma's zijn volledig onafhankelijk van elkaar en geven u de mogelijkheid om drie naast elkaar bestaande timers in één controller te hebben.

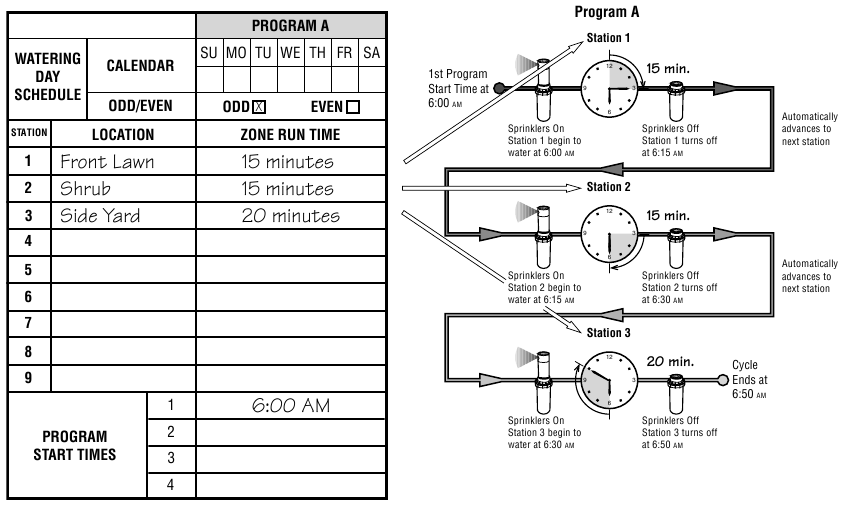

VOORBEELD VAN PROGRAMMEERFUNDAMENTEN

Totale cyclus van programma A = 50 minuten

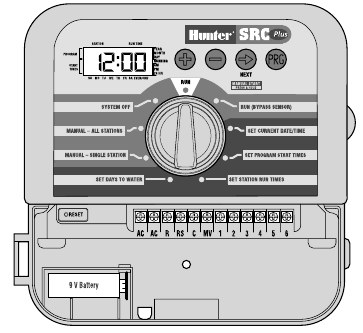

DE BEDIENING PROGRAMMEREN

De SRC Plus-bediening is eenvoudig te programmeren. Dankzij het gemakkelijk te begrijpen draaiknopontwerp kunt u het programmeerproces doorlopen en handmatig water geven met een draai aan de knop.

Het SRC Plus-display toont de tijd en dag wanneer de bediening inactief is. Het display verandert wanneer aan de knop wordt gedraaid om de specifieke programmeerinformatie die moet worden ingevoerd aan te geven. Tijdens het programmeren kan het knipperende deel van het display worden gewijzigd door op de - of -knoppen te drukken. Om iets te wijzigen dat niet knippert, drukt u op de -knop totdat het gewenste veld knippert.

De SRC Plus biedt ook een referentielabel dat aan de binnenkant van de bedieningsdeur is bevestigd (geen verloren of verkeerd geplaatste instructies meer!). En er is extra ruimte om informatie over de locatie van de sproeierstations in te schrijven.

Met drie volledige programma's, elk met de mogelijkheid om vier dagelijkse starttijden te hebben, kunnen planten met verschillende waterbehoeften worden gescheiden op verschillende dagschema's. Meerdere starttijden maken water geven 's ochtends, 's middags en 's avonds mogelijk, perfect voor de aanleg van nieuwe gazons en dorstige eenjarige bloemen. Een ingebouwde 365-dagen kalenderklok biedt plaats aan oneven/even waterbeperkingen zonder dat er maandelijks opnieuw hoeft te worden geprogrammeerd. Of geef gewoon de dagen van de week op waarop u water wilt geven. De SRC Plus maakt het gemakkelijk.

OPMERKING: Een basisprogrammeerregel is dat het symbool of teken dat knippert, het item is dat wordt geprogrammeerd. Als bijvoorbeeld het uur knippert bij het instellen van de tijd, kan het uur worden gewijzigd of geprogrammeerd. Ter illustratie zijn knipperende tekens in GRIJS weergegeven.

Om een programma in uw bediening te activeren, moet u de volgende informatie invoeren:

1. Stel de huidige dag en tijd in–draai de knop naar SET CURRENT DATE/TIME (HUIDIGE DATUM/TIJD INSTELLEN).
2. Stel in hoe laat u het programma wilt laten starten–draai de knop naar SET PROGRAM START TIMES (PROGRAMMASTARTTIJDEN INSTELLEN).
3. Stel in hoe lang elke klep water geeft–draai de knop naar SET STATION RUN TIMES (STATIONLOOPTIJDEN INSTELLEN).
4. Stel de dag(en) in waarop u het programma wilt laten water geven–draai de knop naar SET DAYS TO WATER (WATERGEEFDAGEN INSTELLEN).

OPMERKING: Alle stations werken in numerieke volgorde. Er is slechts één programmastarttijd vereist om een waterprogramma te activeren.

De datum en tijd instellen

1. Draai de knop naar de positie SET CURRENT DATE/TIME (HUIDIGE DATUM/TIJD INSTELLEN).

2. Het huidige jaar knippert in het display: Gebruik de of knop om het jaar in te stellen. Nadat u het juiste jaar hebt ingesteld, drukt u op de om door te gaan met het instellen van de maand.

3. De maand en dag worden in het display weergegeven: De maand knippert. Gebruik de of knop om de maand in te stellen. Druk op de om door te gaan met het instellen van de dag.

4. De dag knippert: Gebruik de of knop om de dag van de maand in te stellen. (De dag van de week wordt automatisch aangegeven door een pijl in de onderkant van het display die naar de dag wijst.) Druk op de knop om door te gaan met het instellen van de tijd.

5. De tijd wordt weergegeven en er knippert een pijl op AM. Druk op de of knoppen om AM, PM of 24 HR te selecteren. Druk op de knop om door te gaan met het instellen van de uren.

6. Uren knipperen. Druk op de of knop om het uur dat op het display wordt weergegeven te wijzigen. Druk op de om door te gaan met het instellen van de minuten.

7. Minuten knipperen. Gebruik de of knop om de minuten die op het display worden weergegeven te wijzigen. De datum, dag en tijd zijn nu ingesteld en de knop kan worden teruggezet naar de positie RUN (UITVOEREN).


Programmastarttijden instellen

1. Draai de knop naar de positie SET PROGRAM START TIMES (PROGRAMMASTARTTIJDEN INSTELLEN).

2. De fabrieksinstelling is ingesteld op programma A. Indien nodig kunt u programma B of C selecteren door op de knop te drukken.
3. Gebruik de of knop om de starttijd te wijzigen. (De starttijden lopen op in stappen van 15 minuten.) Houd een van beide knoppen 1 seconde ingedrukt om de tijden snel te wijzigen.

4. Druk op de knop om de volgende starttijd te selecteren, of druk op voor het volgende programma.

OPMERKING: Eén starttijd activeert alle stations achter elkaar in dat programma. Hierdoor hoeft u niet de starttijd van elk station in te voeren. Meerdere starttijden in een programma kunnen worden gebruikt voor afzonderlijke ochtend-, middag- of avondwatercycli.

Een programmastarttijd verwijderen

Met de knop ingesteld op de positie SET PROGRAM START TIMES (PROGRAMMASTARTTIJDEN INSTELLEN), drukt u op deof knop totdat u 12:00 AM (middernacht) bereikt. Vanaf hier drukt u eenmaal op de knop om de positie OFF (UIT) te bereiken.

OPMERKING: Als een programma alle vier de starttijden heeft uitgeschakeld, is dat programma uitgeschakeld. (Alle andere programmadetails blijven behouden). Omdat er geen starttijden zijn, wordt er niet water gegeven met dat programma. Dit is een handige manier om het water geven alleen op één programma te stoppen zonder de knop naar de OFF-positie te draaien.

Stationlooptijden instellen (lengte van de besproeiing voor elk gebied)

1. Draai de knop naar de positie SET STATION RUN TIMES (Stationlooptijden instellen).

2. Het display toont het laatst geselecteerde programma (A, B of C), het geselecteerde stationnummer, SET STATION RUN TIMES (Stationlooptijden instellen) en de looptijd voor dat station knippert. U kunt naar een ander programma schakelen door op de knop te drukken.
3. Gebruik de of knop om de stationlooptijd op het display te wijzigen.

4. Druk op de knop om naar het volgende station te gaan.
5. Herhaal stappen 3 en 4 voor elk station.
6. U kunt de stationlooptijden instellen van 0 tot 99 minuten.
7. U kunt tussen programma's schakelen terwijl u op hetzelfde station blijft. Het wordt echter aanbevolen om een programma te voltooien voordat u naar het volgende programma gaat.

OPMERKING: het schakelen tussen programma's kan verwarrend zijn en kan leiden tot invoerfouten in het programma.

Dagen instellen om te besproeien

1. Draai de knop naar SET DAYS TO WATER (Dagen instellen om te besproeien).

2. Het display toont het laatst geselecteerde programma (A, B of C). U kunt naar een ander programma schakelen door op de knop te drukken.
3. De controller toont de momenteel geprogrammeerde actieve dagindeling. Deze knopposistie biedt verschillende besproeiingsopties: kies ervoor om te besproeien op specifieke dagen van de week, of kies ervoor om alleen te besproeien op oneven of even dagen. Elk programma kan slechts met één type waterdagoptie werken.

Specifieke dagen van de week selecteren om te besproeien

1. Met de pijlpijl op een specifieke dag van STATION RUN TIME YEAR (de cursor begint altijd met zondag), drukt u op de knop om een bepaalde dag van de week te activeren om te besproeien. Druk op de knop om de besproeiing voor die dag te annuleren. Na het indrukken van een knop gaat de cursor automatisch naar de volgende dag.

2. Herhaal stap 1 totdat alle gewenste dagen zijn geselecteerd. De pijlen van de geselecteerde dagen worden op het display weergegeven om hun status als ON (AAN) aan te geven.

De laatste volle pijl is de laatste besproeiingsdag voor dat programma.

Oneven of even dagen selecteren

Deze functie gebruikt een genummerde dag van de maand voor besproeiing in plaats van specifieke dagen van de week (oneven dagen 1e, 3e, 5e, enz.; even dagen 2e, 4e, 6e, enz.)

1. Druk op de knop totdat de pijlpijl boven EVEN (EVEN) of ODD (ONEVEN) op het display staat.
2. Druk op de knop om Odd Days (Oneven dagen) of Even Days (Even dagen) te selecteren of op de knop om te annuleren. De eerder geselecteerde dagen van de week worden weer actief als Odd Days (Oneven dagen) of Even Days (Even dagen) worden geannuleerd.

OPMERKING: de 31e van elke maand en 29 februari zijn altijd "off" (uit) dagen als Odd (Oneven) besproeiing is geselecteerd.

Uitvoeren

Nadat de programmering is voltooid, draait u de knop naar RUN (UITVOEREN) om automatische uitvoering van alle geselecteerde programma's en starttijden in te schakelen. Er vindt geen besproeiing plaats tenzij de knop in de positie RUN (UITVOEREN) of RUN (SENSOR BYPASS) staat.

Systeem uit

De kleppen die momenteel besproeien, worden uitgeschakeld nadat de knop twee seconden in de positie SYSTEM OFF (SYSTEEM UIT) is gezet.

Alle actieve programma's worden stopgezet en de besproeiing wordt gestopt. Om de controller terug te zetten naar de normale automatische werking, zet u de knop eenvoudigweg terug in de RUN (UITVOEREN) positie.

Een enkel station handmatig uitvoeren

1. Draai de knop naar de positie MANUAL- SINGLE STATION (HANDMATIG - ENKEL STATION).

2. De stationlooptijd knippert in het display. Gebruik de knop om naar het volgende station te gaan. U kunt de of knop gebruiken om de hoeveelheid tijd te selecteren die een station moet besproeien.
3. Draai de knop met de klok mee naar de RUN (UITVOEREN) positie om het station uit te voeren (alleen het aangewezen station wordt besproeid, waarna de controller terugkeert naar de automatische modus zonder dat het eerder ingestelde programma wordt gewijzigd).

Alle stations handmatig uitvoeren

1. Draai de knop naar MANUAL-ALL STATIONS (HANDMATIG - ALLE STATIONS).

2. U kunt programma A, B of C selecteren door op de knop te drukken.
3. Druk op de knop totdat het gewenste startstation wordt weergegeven.
4. De stationlooptijd knippert in het display. Gebruik de of knop om de hoeveelheid looptijd te selecteren die het station moet besproeien.
5. Gebruik de knop om naar het volgende station te gaan.
6. Herhaal de stappen 3 en 4 om elk station aan te passen.
7. Druk op de knop totdat u het station bereikt waar u de besproeiing wilt beginnen.
8. Zet de knop terug in de RUN (UITVOEREN) positie (het aangepaste programma wordt besproeid, waarna de controller terugkeert naar de automatische modus zonder dat het eerder ingestelde programma wordt gewijzigd).

OPMERKING: Het station dat op het display staat wanneer u de knop naar RUN (UITVOEREN) draait, is het eerste station dat wordt uitgevoerd. De controller gaat vervolgens alleen in volgorde besproeien. Er worden geen eerdere stations besproeid. Voorbeeld: als u de knop naar RUN (UITVOEREN) draait terwijl het display station 3 aangeeft. De controller besproeit stations 3 tot 9 in het programma, maar keert niet terug naar stations 1 en 2.

Handmatig starten en doorgaan met één aanraking

U kunt ook alle stations activeren om te besproeien zonder de knop te gebruiken.

1. Houd de knop 2 seconden ingedrukt.
2. Deze functie gaat automatisch standaard naar programma A. U kunt programma B of C selecteren door op het programma te drukken.
3. Het stationnummer knippert. Druk op de knop om door de stations te bladeren en gebruik de of knoppen om de stationlooptijden aan te passen. (Als er tijdens stap 2 of 3 geen knoppen worden ingedrukt, begint de controller automatisch met programma A.)
4. Druk op de knop om naar het station te scrollen waarmee u wilt beginnen. Na een pauze van 2 seconden begint het programma.

Deze functie is ideaal voor een snelle cyclus wanneer extra besproeiing nodig is of als u door de stations wilt scrollen om uw systeem te inspecteren.

Hunter Quick Check™

Irrigatieprofessionals zijn voortdurend op zoek naar manieren om programma's in het veld efficiënter en effectiever te diagnosticeren. In plaats van elk veldbedradingscircuit fysiek te moeten controleren op mogelijke problemen, kan de gebruiker de Hunter Quick Check™ circuittestprocedure uitvoeren. Deze circuitdiagnoseprocedure is zeer nuttig vanwege het vermogen om snel "kortsluitingen" te identificeren die vaak worden veroorzaakt door defecte solenoïden of wanneer een blanke gemeenschappelijke draad een blanke stationscontroledraad raakt.

Om de Hunter Quick Check testprocedure te starten; Druk tegelijkertijd op de knoppen , , en . In de stand-bymodus geeft het LCD-scherm alle segmenten weer (nuttig bij het oplossen van problemen met het display). Druk op de knop om de Quick Check testprocedure te starten. Binnen enkele seconden doorzoekt het systeem alle stations in een poging een hoog stroompad door de stationaansluitingen te detecteren. Wanneer een veldbedradingskortsluiting wordt gedetecteerd, knippert een ERR-symbool voorafgegaan door het stationsnummer kort op het LCD-scherm van de controller. Nadat de Hunter Quick Check deze circuitdiagnoseprocedure heeft voltooid, keert de controller terug naar de automatische bewateringsmodus.

Het geheugen van de controller wissen/De controller resetten

Als u denkt dat u de controller verkeerd hebt geprogrammeerd, is er een proces dat het geheugen terugzet naar de fabrieksinstellingen en alle programma's en gegevens die in de controller zijn ingevoerd, wist.

1. Houd de knoppen , en ingedrukt.
2. Druk op de resetknop in het onderste bedradingscompartiment en laat deze los.
3. Laat de knoppen , en los. Het display moet nu 12:00 uur weergeven. Het geheugen is nu gewist en de controller kan nu opnieuw worden geprogrammeerd.

HANDLEIDING VOOR PROBLEEMOPLOSSING

PROBLEEM	OORZAKEN	OPLOSSINGEN
De controller besproeit hetzelfde gebied meer dan één keer of gaat continu door.	Er zijn te veel starttijden ingevoerd in het programma (gebruikersfout).	Eén starttijd activeert een complete cyclus. Zie "Programmatijden instellen".
Op het display staat "No AC"	Er is geen wisselstroom aanwezig.	Controleer of de stroom is ingeschakeld. Controleer of de transformator correct is geïnstalleerd.
Display geeft irrigatie aan, maar station sproeit niet.	Defecte of verkeerd aangesloten klep	Controleer de klep en de bedrading van de klep.
	Defecte pomp of pomprelais.	Controleer de pomp en het pomprelais. Vervang indien defect.
	Geen waterdruk voor toevoer.	Schakel het hoofdwaterleidingsysteem in.
Het display is leeg.	Er bereikt geen wisselstroom de controller.	Controleer de wisselstroom en de bedrading. Corrigeer eventuele fouten. Controleer de transformatoroutput.
Het display is leeg met wisselstroom op de terminal en met een nieuwe batterij.	De controller kan beschadigd zijn door stroompiek.	Neem contact op met de dealer.
De tijd van de dag display knippert.	Het apparaat is zojuist voor het eerst ingeschakeld.	Stel de tijd/datum in.
	Er heeft zich een langdurige stroomstoring voorgedaan waardoor de back-upbatterij leeg is geraakt.	Vervang de batterij en herprogrammeer de huidige tijd.
	Er heeft zich een korte stroomstoring voorgedaan, maar de back-upbatterij is leeg.	Vervang de batterij en herprogrammeer de huidige tijd.
Op het display staat "ERR".	Er komt elektrische ruis het systeem binnen via de bedradingsbundel van de smart-poort.	Controleer de SmartPort® bedradingsbundel. Als de draden zijn verlengd, moeten ze worden vervangen door afgeschermde kabel. Neem contact op met uw lokale distributeur voor informatie over afgeschermde kabel.
Op het display staat een stationsnummer en ERR	Er is een storing opgetreden met de draad die naar de klep leidt.	Controleer de stationsdraad op continuïteit. Vervang of repareer de kortgesloten draad. Controleer of alle draadverbindingen goed en waterdicht zijn.
Regensensor onderbreekt irrigatie niet.	De regensensor is defect of verkeerd aangesloten.	Controleer de werking van de sensor en de juiste bedrading.
	De regensensor staat in de RUN (BYPASS SENSOR) (RUN (SENSOR OMZEILEN)) positie.	Zet de draaiknop terug in de RUN (RUN) positie.
Bevroren display	Stroompiek.	Koppel de transformator los, verwijder de batterij, wacht enkele seconden, schakel de stroom weer in en herprogrammeer de controller.
Automatische irrigatie start niet op de starttijd en de controller staat niet in de systeem-uit-modus.	AM/PM van de tijd van de dag is niet correct ingesteld.	Corrigeer AM/PM van de tijd van de dag.
	AM/PM van de starttijd is niet correct ingesteld.	Corrigeer AM/PM van de starttijd.
	De starttijd is uitgeschakeld (ingesteld op Uit).	Stel de starttijd in. Zie "Starttijden instellen"
	De regensensor voorkomt werking.	Zet de draaiknop op RUN (BYPASS SENSOR). (RUN (SENSOR OMZEILEN).)
	De controller ontvangt geen wisselstroom.	Controleer de wisselstroomaansluitingen.
De klep gaat niet open.	Kortsluiting in draadverbindingen.	Controleer de bedrading op kortsluiting of defecte draadverbindingen.
	Slechte solenoïde	Vervang de solenoïde.

SPECIFICATIES

Bedrijfsspecificaties

• Stationlooptijd: 0 tot 99 minuten in stappen van 1 minuut
• Starttijden: 4 per dag, per programma, voor maximaal 12 dagelijkse starts
• Besproeiingsschema: 7-daagse kalender of oneven-even programmering met 365-daagse klok/kalender

Elektrische specificaties

1. Transformatoringang: 120VAC, 60Hz (230VAC, 50/60Hz internationaal gebruik)
2. Transformatoruitgang: 26VAC, .75 ampère
3. Stationuitgang: 24VAC, .35 ampère per station
4. Maximale uitgang: 24VAC, .75 ampère (inclusief hoofdventielcircuit)
5. Batterijback-up: 9-volt alkalinebatterij (niet inbegrepen)
6. Drie programma's: A, B en C
7. Niet-vluchtig geheugen

Afmetingen

• Totale hoogte: 8¼" (22 cm)
• Breedte: 8½" (21 cm)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hunter SRC Plus - Handleiding voor Residentiële/Lichte Commerciële Irrigatiecontroller

Beschikbare talen
