Belangrijkste kenmerken

Inleiding

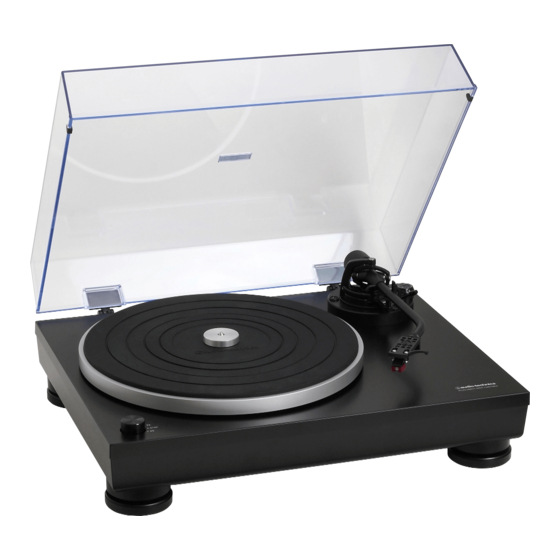

De AT-LP5 Direct Drive Turntable heeft de volgende kenmerken:

• Audio-Technica AT95EX Dual Moving Magnet stereo cartridge met vervangbare naald
• Exclusieve Audio-Technica AT-HS10 lichtgewicht headshell
• Gegoten aluminium platenspeler met rubberen mat
• Selecteerbare interne stereo phono voorversterker
• Stereo RCA analoge uitgangen
• J-vormige toonarm met:
• Verstelbaar contragewicht
• Anti-skating aanpassing
• Toonarmlift met hydraulische actie en lifthendel
• Toonarmsteun met vergrendelingsmechanisme
• USB-uitgang—geen speciale drivers vereist voor directe verbinding met uw computer
• Direct aangedreven motor met hoog koppel
• Selecteerbare 33/45 RPM snelheden
• Verstelbare voetjes voor nivellering
• Scharnierbevestigingspunten met schroeven voor optionele verwijderbare scharnierende stofkap

Om maximale tevredenheid van dit product te garanderen, dient u de informatie te lezen en de instructies in deze handleiding te volgen. Bewaar de handleiding op een toegankelijke plaats voor toekomstig gebruik. We raden u aan om al het verpakkingsmateriaal te bewaren voor mogelijke toekomstige opslag, verplaatsing of verzending.

Om schade aan de naald te voorkomen, moet u ervoor zorgen dat de meegeleverde naaldbeschermer op zijn plaats zit wanneer de platenspeler wordt geïnstalleerd, verplaatst of schoongemaakt.

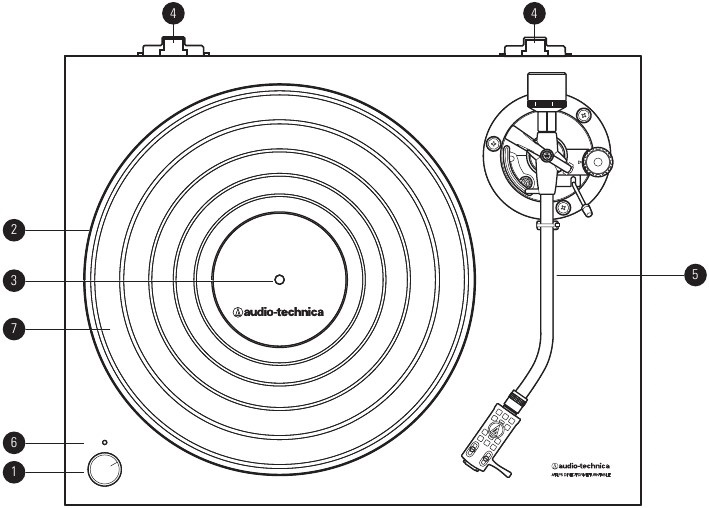

Figuur 1

1. 33 / STOP / 45 STANDBY EN SNELHEID SELECTIEKNOP (STAND-BY EN SNELHEIDSKEUZEKNOP)
   Selecteert 33 of 45 RPM plattersnelheid en start/stopt de motor.
2. PLATTER
   Gegoten aluminium platter die direct op de centrale as/motoras wordt gemonteerd.
3. CENTRALE AS
   Nauwkeurig bewerkte plattermontage op de motoras.
4. STOFKAP SCHARNIERHOUDERS
   Bevestigingspunten voor verwijderbare scharnierende stofkap.
5. TOONARM
   Zie figuur 2 voor details.
6. AAN/UIT INDICATIE LAMPJE
7. RUBBEREN MAT

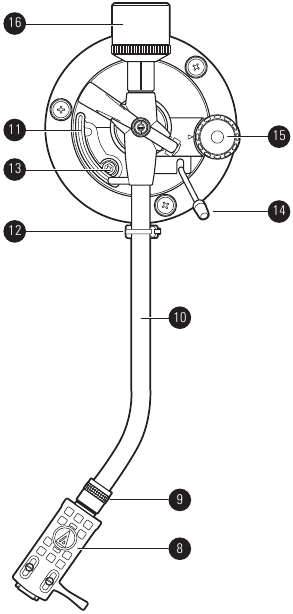

Toonarm Diagram

Figuur 2

8. HEADSHELL en CARTRIDGE
   Uitsluitend hoogwaardige AT95EX cartridge is gemonteerd met headshell. AT-HS10 lichtgewicht headshell past perfect bij de J-vormige toonarm.
9. HEADSHELL VERGRENDELRING
   Draai tegen de klok in (naar links) om de ingevoegde headshell stevig in de juiste vergrendelde positie te trekken. Draai de ring een volledige slag naar rechts om de headshell te kunnen verwijderen.
10. TOONARM
    J-vormige toonarm geometrie vermindert tracking error.
11. TOONARM LIFT (TOONARMLIFT)
    Tilt de toonarm boven het plaatoppervlak.
12. TOONARM RUST MET VERGRENDELKLEMMEN (TOONARMSTEUN MET VERGRENDELKLEM)
    Vergrendelklem zet de toonarm vast tijdens transport.
13. TOONARM LIFT AANPASSINGSSCHROEF (TOONARMLIFTAANPASSINGSSCHROEF)
    Wordt gebruikt om de hoeveelheid toonarmlift in te stellen.
14. TOONARM LIFT BEDIENINGSHENDEL (TOONARMLIFTBEDIENINGSHENDEL)
    Regelt de werking van de toonarmlift. (Opmerking: het liftmechanisme is hydraulisch gedempt om de afdaling van de toonarm te vertragen.)
15. ANTI-SKATE BEDIENING (ANTI-SKATE BEDIENING)
    Oefent een kleine uitwaartse kracht uit op de toonarm, waardoor de neiging van de toonarm om naar binnen te bewegen naar het midden van de plaat wordt tegengegaan wanneer de plaat draait.
16. CONTRAGEWICHT
    Balanceert de toonarm en zorgt voor aanpassing voor de juiste neerwaartse volgkracht op de naald.

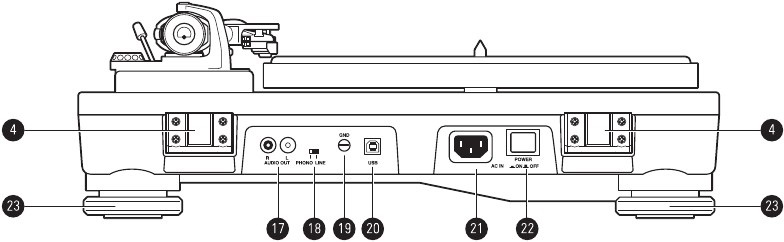

Achter Aanzicht Diagram

Figuur 3

17. RCA STEREO ANALOGE UITGANG (RCA STEREO ANALOGE UITGANG)
    Gebruik deze aansluitingen om de RCA-stereokabel met aangesloten aarding aan te sluiten op de phono-ingangsaansluitingen of de lijningang van uw versterker.
18. VOORVERSTERKER SELECTIE SCHAKELAAR (VOORVERSTERKER SELECTIE SCHAKELAAR)
    Hiermee kan de interne stereo phono-voorversterker worden omzeild wanneer de platenspeler wordt gebruikt met versterkers met magnetische phono-ingangen.
19. AARDINGSAANSLUITING
    Gebruik deze aansluiting om de aardingslijn van de RCA-kabels aan te sluiten op de aardingaansluiting van de versterker.
20. USB-UITGANG
    Gebruik deze uitgang om uw platenspeler aan te sluiten op de USB-ingang van uw computer.
21. AC-INGANG
    Om het netsnoer aan te sluiten dat bij het apparaat is geleverd.
22. AAN/UIT SCHAKELAAR
    Gebruik deze schakelaar om de stroom naar de platenspeler in / uit te schakelen.
23. VERSTELBARE VOETJES VOOR NIVELERING
    Draai de voetjes om de nivellering aan te passen.

Eerste installatie

Uitpakken

Pak de draaitafel voorzichtig uit en controleer of de volgende onderdelen zijn inbegrepen en intact zijn:

• Rubberen mat
• Stofkap (boven de draaitafel)
• Platter (onder de draaitafel)
• Contragewicht (accessoiregedeelte)
• AT-HS10 headshell met voorgemonteerde AT95EX Dual Moving Magnet stereo cartridge (accessoiregedeelte)
• Exclusieve AT-HS10 lichtgewicht headshell
• Stroomkabel
• USB-kabel
• Dubbele RCA male naar dubbele RCA male kabel met aardingslijn
• Audacity software (CD)

WE RADEN U AAN ALLE VERPAKKINGSMATERIALEN TE BEWAREN VOOR MOGELIJKE TOEKOMSTIGE OPSLAG, VERHUIZING OF VERZENDING.

De draaitafel monteren

De AT-LP5 vereist enige montage voor het eerste gebruik. BELANGRIJK: Sluit de AC-stroomkabel pas aan als de montage voltooid is.

De voorversterkerkeuzeschakelaar instellen

Voor een verhoogde flexibiliteit in het gebruik heeft deze draaitafel een interne stereo phono voorversterker. De voorversterkerkeuzeschakelaar, die zich op het achterpaneel van de draaitafel bevindt [Zie Afbeelding 3, #18], selecteert de interne stereo voorversterker (LINE), of omzeilt de voorversterker (PHONO OUT) voor gebruik met systemen die gespecialiseerde magnetische phono-ingangen hebben. De rode RCA-stekker van de audio-uitgangskabel is het rechterkanaal; de witte stekker is het linkerkanaal.
Als het systeem dat u gebruikt een phono-ingang heeft, zet dan de voorversterkerkeuzeschakelaar op de PHONO-positie en sluit de uitgangskabels van de draaitafel aan op de phono-ingangen van uw systeem, waarbij u Rood voor het rechterkanaal en Wit voor het linkerkanaal in acht neemt, en sluit bovendien de aardingslijn aan die is bevestigd aan de stereo RCA / RCA-kabels op de aardingsklemmen.
Als uw systeem geen magnetische phono-ingang heeft, zet dan de voorversterkerkeuzeschakelaar op LINE en sluit de uitgang van de draaitafel aan op de Auxiliary (AUX) of andere high-level ingangen op uw systeem, waarbij u Rood voor het rechterkanaal en Wit voor het linkerkanaal in acht neemt.
Wanneer u de draaitafel gebruikt met een computergeluidskaart, zet dan de schakelaar op LINE en sluit de stereo-uitgang van de draaitafel aan op de audio line-ingang van de computergeluidskaart. Opmerking: Er kan een audio-adapter (niet inbegrepen) nodig zijn om de twee RCA-uitgangen (L + R) van de draaitafel aan te sluiten op de ingang van de computergeluidskaart.

De toonarm monteren

1. Verwijder de nylonbinder die wordt gebruikt om de toonarm tijdens verzending vast te zetten. Zet de toonarm tijdelijk vast in de toonarmsteun met de vergrendelingsklem. [Afbeelding 2, #12].
2. Bevestig de headshell/cartridge-assemblage door deze in de fitting aan de voorkant van de toonarm te steken [Zie Afbeelding 4]. Het is een goede gewoonte om de headshell-assemblage bij de linker- en rechterrand van de headshell vast te houden om de mogelijkheid te verminderen dat de stylus beschadigd raakt of de cartridge-bedrading wordt verstoord.
   Afbeelding 4 – Headshell met gemonteerde cartridge

3. Terwijl u de headshell op zijn plaats houdt, draait u de headshell-vergrendelingsring tegen de klok in (naar links). Terwijl de ring draait, trekt hij de headshell in zijn zittende positie (draai de ring een volledige slag naar rechts om de headshell te kunnen verwijderen).
4. Met de zwarte wijzerplaat naar voren gericht, gebruikt u een schroefbeweging om het contragewicht te bevestigen aan de arm die zich uitstrekt vanaf het draaipunt van de toonarm [Afbeelding 2, #16]; het contragewicht grijpt in de spiraalgroef in het achterste armgedeelte en beweegt naar voren.

De draaitafelplatter en rubberen mat monteren

1. Plaats de draaitafelplatter voorzichtig op de middelste as, en zorg ervoor dat de platter volledig op de as is geplaatst.
2. Plaats de rubberen mat bovenop de platter.

De stofkap monteren

1. Steek de T-vormige uiteinden van de stofkap scharnieren in de twee scharnieropeningen aan de achterkant van de draaitafelbehuizing. Wanneer ze correct zijn geïnstalleerd, moet het platte deel van de kopscharnieren van de draaitafelbehuizing af gericht zijn in een hoek van ongeveer 45°.
2. Houd de stofkap over de draaitafel en leid de kap scharnieren voorzichtig in de twee sleuven die in de achterkant van de stofkap zijn gevormd. De veren in de scharnieren zorgen ervoor dat de kap open kan worden gehouden in een hoek van ongeveer 45° indien gewenst. (Opmerking: Er is slechts één "open" positie; de scharnieren staan NIET toe dat de kap "rechtop" staat.)
3. Om de stofkap van de draaitafel te verwijderen, ontkoppel je voorzichtig de scharnieren van de sleuven in de kap. Dit is meestal gemakkelijker wanneer de kap in de "gesloten" positie staat. Til langzaam en voorzichtig recht omhoog totdat de kap vrij is van het apparaat. De scharnieren kunnen dan indien gewenst van de draaitafelvoet worden verwijderd.

De toonarmbalans en naalddrukkracht instellen

Om ervoor te zorgen dat de cartridge goed in een plaat spoort, moeten de toonarmbalans en de naalddrukkracht zorgvuldig worden ingesteld volgens de specificaties van de cartridgefabrikant. Het niet correct instellen van de toonarmassemblage kan schade veroorzaken aan de cartridge-stylus en/of platen.
Opmerking: Zodra de beschermkap van de stylus is verwijderd en de toonarmvergrendelingsklem is losgemaakt, moet u uiterst voorzichtig zijn om de stylus niet te beschadigen. Laat hem niet over de rubberen mat of de plaat schrapen.

Toonarm Setup

1. Zet de anti-skate aanpassing op "0". [Afbeelding 2, #15].
2. Verwijder de doorzichtige beschermkap van de stylus en schuif deze voorzichtig recht naar voren, van de voorkant van de cartridge.
3. Blijf de headshell voorzichtig vasthouden om de toonarm te stabiliseren en maak de vergrendelingsklem van de toonarm los. Op dit punt is de toonarm uit balans en kan hij vrij bewegen.
4. Blijf de headshell voorzichtig vasthouden en draai het contragewicht voorzichtig totdat de toonarm horizontaal in evenwicht is en vrij net boven de platter zweeft zonder dat de cartridge de platter raakt.
5. Vergrendel de toonarm terug in de toonarmsteun.
6. Terwijl u het contragewicht stabiel houdt, en zonder enige rotatie, draait u voorzichtig alleen de zwarte stylus krachtmeter ring (die onafhankelijk van het contragewicht draait) totdat de "0" op de meter ring overeenkomt met de hartlijn die langs de bovenkant van de achterste arm is gemarkeerd.
7. Raadpleeg de specificaties van de cartridge fabrikant voor de aanbevolen naalddrukkracht. Draai het hele contragewicht tegen de klok in zonder de zwarte meter ring aan te raken, waardoor het contragewicht naar voren beweegt, totdat de gewenste waarde op de meter ring overeenkomt met de hartlijn die op de achterste arm is gemarkeerd. Raadpleeg de specificaties sectie voor de naalddrukkracht waarde voor de cartridge die met de draaitafel is meegeleverd, meestal 2 g voor de AT95EX.

Anti-skate instellen

Een kleine uitwaartse "anti-skating" kracht kan worden toegepast op de toonarm om de "skating" kracht te compenseren die de arm naar het midden van de plaat trekt tijdens het draaien. Voor de beste prestaties tijdens normaal draaitafel gebruik, zet u de anti-skate bedieningsknop [Afbeelding 2, #15] op dezelfde instelling als de naalddrukkracht wijzerplaat. Raadpleeg de specificaties sectie voor de naalddrukkracht waarde van de cartridge die met de draaitafel is meegeleverd.

Analoge audio-aansluitingen

Sluit de audio-uitgangskabel aan op de juiste ingangsaansluitingen op uw versterker, receiver, actieve luidsprekers, geluidskaart of ander apparaat op basis van de instelling van de voorversterkerkeuzeschakelaar.

Digitale audio USB-aansluiting op computers met USB-ingang

De USB-kabel (meegeleverd) verbindt uw AT-LP5 draaitafel met uw computer zonder dat er speciale drivers nodig zijn.
Uw Audio-Technica AT-LP5 draaitafel wordt geleverd met Audacity opnamesoftware voor uw gemak. Houd er rekening mee dat andere softwarepakketten van derden ook compatibel zijn met deze draaitafel.

Audacity

Audacity is gratis software, gedistribueerd onder de GNU General Public License (GPL). Meer informatie en open source code staat op de meegeleverde Audacity CD en op de Audacity website: http://audacity.sourceforge.net
* Wanneer u de USB-uitgang gebruikt, zet dan altijd de voorversterkerkeuzeschakelaar van de AT-LP5 draaitafel op de "LINE" positie (de schakelaar bevindt zich aan de achterkant van de draaitafel).
Sluit ten slotte, nadat alle audio-aansluitingen zijn gemaakt, het meegeleverde AC-stroomsnoer aan op de draaitafel. Sluit vervolgens de stekker van het stroomsnoer aan op een geschikt AC-stopcontact.
Voor het beste resultaat, installeer of bedien dit apparaat niet in de buurt van hitte, vocht, stof of zware trillingen.

Voorbereiden om af te spelen

1. Verwijder de stylus beschermer van de stylus montage en ontgrendel de toonarmsteun als deze is vergrendeld.
2. Plaats een plaat op de rubberen mat, waarbij u het middelste gat op één lijn brengt met de middelste as. Voor 45 RPM-platen plaatst u de 45 RPM-adapter op de middelste as voordat u de plaat op de platter plaatst.

Een plaat afspelen

1. Druk op de aan/uit knop op het achterpaneel om in te schakelen.
2. Stel de rotatiesnelheid van de platter (33/45) in op die van de plaat, de platter begint te draaien.
3. Til de toonarm op door de toonarmlift bedieningshendel in de UP (OMHOOG) positie te zetten.
4. Plaats de toonarm boven de gewenste locatie (groef) op de plaat.
5. Laat de toonarm zakken door de toonarmlift bedieningshendel in de DOWN (OMLAAG) positie te zetten. De toonarm daalt langzaam op de plaat en het afspelen begint.
   – of – (2 - 3 - 4 overslaan)
   Gebruik de vingerlift op de headshell assemblage om de toonarm boven de gewenste locatie op de plaat te plaatsen. Laat de toonarm voorzichtig op het plaatoppervlak zakken.

Afspelen onderbreken of beëindigen

1. Om het afspelen te onderbreken, tilt u de toonarm op met de toonarmlift bedieningshendel.
2. Wanneer het afspelen is voltooid, tilt u de toonarmlift bedieningshendel op, verplaatst u de toonarm naar de rustpositie en zet u de toonarm vast met de vergrendelingsklem van de toonarm.
3. Zet de snelheidskeuzeschakelaar op "Stop" (Stoppen) om de rem te activeren en de rotatie van de platter te stoppen.
4. Druk op de aan/uit knop op het achterpaneel om uit te schakelen.

Een nieuwe cartridge installeren

Mechanische montage

1. Pak de cartridge uit en verwijder voorzichtig de stylus assemblage. Plaats de stylus assemblage buiten bereik van schade. Monteer de nieuwe cartridge op de headshell assemblage. Gebruik de montage hardware die bij de nieuwe cartridge is geleverd. Draai de montage schroeven vast totdat ze net vast zitten. Plaats de stylus assemblage kort terug om te controleren op mechanische interferentie met de montage hardware. De stylus assemblage moet op zijn plaats klikken. Zorg ervoor dat de nieuwe cartridge correct is geplaatst in de headshell assemblage volgens de instructies van de fabrikant. Verwijder de stylus assemblage opnieuw voor bewaring.

Elektrische aansluitingen

1. Vier aansluitingen aan de achterkant van de cartridge zijn kleur gecodeerd om overeen te komen met standaard bedrading in stereo toonarmen. Sluit de cartridge aan met de slip-on lugs die op de headshell bedrading zijn meegeleverd. SOLDEER NOOIT AAN CARTRIDGE AANSLUITINGEN! Warmte die op de aansluitingen wordt aangebracht, beschadigt de interne cartridge bedrading.
2. Duw de stylus ten slotte voorzichtig op het cartridge lichaam en pas op dat u de stylus niet beschadigt. De stylus assemblage moet op zijn plaats klikken. Vervang de headshell assemblage op de toonarm en pas op dat u de stylus assemblage niet beschadigt.
   (Opmerking: Na het vervangen van de cartridge, reset u de toonarm balans, de stylus kracht en de anti-skate op basis van de specificaties van de cartridge.)

Een MC (moving coil cartridge) gebruiken

1. Merk op dat de ingebouwde phono voorversterker een versterking heeft van 36 dB met een ingangsimpedantie van 47k ohm en is bedoeld om uitsluitend te worden gebruikt met moving magnet cartridges zoals de meegeleverde AT95EX. Wanneer u een moving coil cartridge gebruikt, is het essentieel om de ingebouwde voorversterker sectie schakelaar (Afbeelding 3, #18) te omzeilen door deze in de phono positie te zetten. In dit geval moet de stereo phono uitgang van de draaitafel worden aangesloten op een externe phono voorversterker met MC (moving coil) ingangen, om de juiste versterking en de juiste impedantie belasting te garanderen die nodig is bij het gebruik van een MC cartridge (raadpleeg de specificaties van uw MC cartridge).

Probleemoplossing

Draaitafel werkt, maar geeft geen geluid of niet genoeg geluid

1. Versterker (systeem) bedieningselementen zijn onjuist ingesteld: verkeerde ingang geselecteerd, tape monitor aan, luidsprekers uitgeschakeld, enz. Controleer de juiste bedieningselementen.
2. Stylus is kapot of ontbreekt. Controleer de stylus montage en vervang deze indien nodig.
3. De stylus montage is mogelijk niet volledig in het cartridge lichaam geplaatst. Controleer de cartridge en pas deze indien nodig aan.
4. De voorversterkerkeuzeschakelaar van de AT-LP5 staat in de verkeerde positie. Controleer of deze op de juiste uitgang is ingesteld om overeen te komen met de versterker ingang.
   • Geen geluid/zeer zwak geluid: Phono Out instelling in een Aux/Line ingang.
   • Zeer luid/vervormd geluid: Line Out instelling in een Phono ingang.
5. De naalddrukkracht is te zwaar ingesteld (stylus montage raakt de plaat). Stel de naalddrukkracht in volgens de aanbeveling van de cartridge fabrikant.
6. De draaitafel vangt overmatige trillingen op van de vloer, muren of nabijgelegen luidsprekers. Verminder trillingen of plaats de draaitafel op een stevige/solide ondergrond.

Draaitafel werkt, maar stylus "springt" over de plaat heen

1. De stylus beschermer is nog steeds op zijn plaats. Verwijder de stylus beschermer.
2. De naalddrukkracht is te licht ingesteld. Stel de naalddrukkracht in volgens de aanbeveling van de cartridge fabrikant.
3. De anti-skate bediening is onjuist ingesteld. Controleer of de anti-skate is ingesteld op dezelfde waarde als de naalddrukkracht van de cartridge.

Plaat klinkt te snel of te langzaam

1. Draaitafel is ingesteld op de verkeerde snelheid. Maak de juiste snelheidsselectie voor het type plaat dat wordt afgespeeld met de platter snelheidskeuzeschakelaar.

Tips om schade te voorkomen

• Raak de stylus punt niet aan met uw vingers; vermijd het stoten van de stylus op de draaitafel mat of de rand van een plaat.
• Reinig de stylus punt regelmatig met een zachte borstel en een beweging van achter naar voren.
• Als u een stylus reinigingsvloeistof gebruikt, gebruik deze dan spaarzaam.
• Pas nooit agressieve chemicaliën of oplosmiddelen toe op enig onderdeel van het draaitafelsysteem.
• Voordat u de draaitafel verplaatst, moet u deze altijd loskoppelen van het stopcontact en de toonarm op de toonarmsteun vergrendelen.

Specificaties

Specificaties zijn onderhevig aan verandering zonder voorafgaande kennisgeving.

Draaitafel Specificaties

Toonarm Specificaties

Element en Headshell Specificaties

Algemene Specificaties

Audacity

Bezoek onze Website: www.audio-technica.com

Een Jaar Beperkte Garantie

Audio-Technica merkproducten die in de Verenigde Staten zijn gekocht, hebben een garantie van één jaar vanaf de aankoopdatum door Audio-Technica U.S., Inc. (A.T.U.S.) om vrij te zijn van defecten in materialen en vakmanschap. In geval van een dergelijk defect zal het product onmiddellijk kosteloos worden gerepareerd of, naar onze keuze, worden vervangen door een nieuw product van gelijke of hogere waarde indien het wordt afgeleverd bij A.T.U.S. of een erkend servicecentrum, vooruitbetaald, samen met de kassabon of ander bewijs van aankoopdatum. Voorafgaande goedkeuring van A.T.U.S. is vereist voor retournering. Deze garantie sluit defecten uit als gevolg van normale slijtage, misbruik, transportschade of het niet gebruiken van het product in overeenstemming met de instructies. Deze garantie is ongeldig in geval van ongeautoriseerde reparatie of modificatie, of verwijdering of beschadiging van de productetikettering.
Neem voor retourgoedkeuring en verzendinformatie contact op met de Service Dept., Audio-Technica U.S., Inc., 1221 Commerce Drive, Stow, Ohio 44224.
Behoudens de mate waarin dit wordt uitgesloten door de toepasselijke staatswetgeving, is A.T.U.S. niet aansprakelijk voor enige gevolgschade, incidentele schade of speciale schade; elke garantie van verkoopbaarheid of geschiktheid voor een bepaald doel vervalt wanneer deze garantie vervalt. Deze garantie geeft u specifieke wettelijke rechten, en u kunt andere rechten hebben die van staat tot staat verschillen.
Buiten de V.S.A. kunt u contact opnemen met uw lokale dealer voor garantie-informatie.

Audio-Technica Corp.
2-46-1 Nishi-naruse, Machida, Tokyo 194-8666, Japan

©2015 Audio-Technica Ltd.

Referenties

• Audacity download | SourceForge.net
• Audio-Technica Corporation | Headphones, Microphones & Turntables

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Audio Technica AT-LP5X - Direct Drive Turntable Handleiding

Beschikbare talen
