Namen en functies van onderdelen

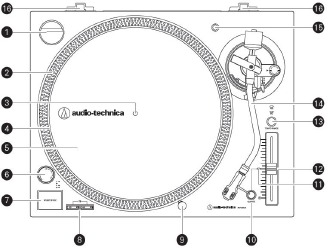

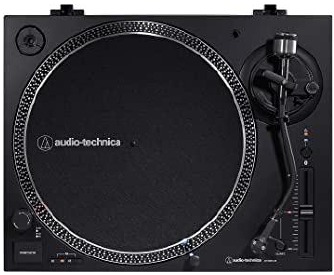

Diagram bovenaanzicht

1. 45-RPM-adapter (weergegeven in houder)
   Past 7-inch platen met grote middengaten aan op de vaste middenas.
2. Stroboscopische punten (op de rand van de draaitafel)
   Werken in combinatie met een stroboscopisch licht onder de stroomknop om een visuele indicatie van nauwkeurige draaitafelsnelheden te geven.
3. As
4. Draaitafel
   Gegoten aluminium draaitafel wordt direct op de centrale as/motoras gemonteerd.
5. Vilten mat
6. Stroomknop
   Regelt de stroom naar het apparaat.
7. START/STOP button (START/STOP-knop)
   Activeert en deactiveert de motor/draaitafel.
8. Platter speed buttons (Draaitafelsnelheidknoppen)
   Selecteer 33 of 45 RPM draaitafelsnelheid. 78 RPM wordt geselecteerd door tegelijkertijd op de 33- en 45-knop te drukken; beide knoppen moeten oplichten.
9. Removable stylus target light (Verwijderbaar doellicht voor de naald)
   Biedt verlichting gericht op de naaldpositie voor eenvoudiger cueing bij weinig licht. Eenvoudig aan te sluiten op de aansluiting bovenop het draaiplateau.
10. Quartz button (Kwartsknop)
    Schakelt de toonhoogtefunctie in en uit. Wanneer het kwarts is geactiveerd, houdt de draaitafel de RPM's vast op 0% toonhoogte, ongeacht de positie van de pitch-schuifregelaar en de instellingen voor de tempobereikregeling.
11. Pitch selection indicator (Toonhoogteselectie-indicator)
    Geeft rood aan voor standaard of vergrendelde RPM-instelling.
12. Pitch adjust slide control (Schuifregelaar voor toonhoogte aanpassing)
    Gebruik in combinatie met de toonhoogteknop om de rotatiesnelheid van de draaitafel te variëren. In de middelste vergrendelingspositie is de kwartsvergrendeling actief.
13. Tempo range button (Tempobereikknop)
    Selecteer een tempobereik van 8 of 16%.
14. Toonarm
    Raadpleeg "Toonarm" voor meer informatie.
15. Headshell receptacle (Headshell-houder)
    Opbergbak voor extra headshell (niet inbegrepen).
16. Dust cover hinge holders (Stofkap scharnierhouders)
    Bevestigingspunten voor stofkapscharnieren.

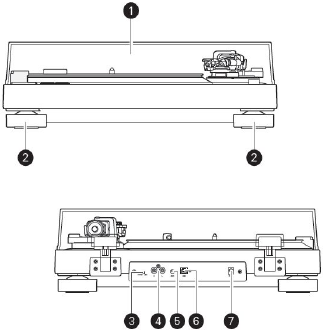

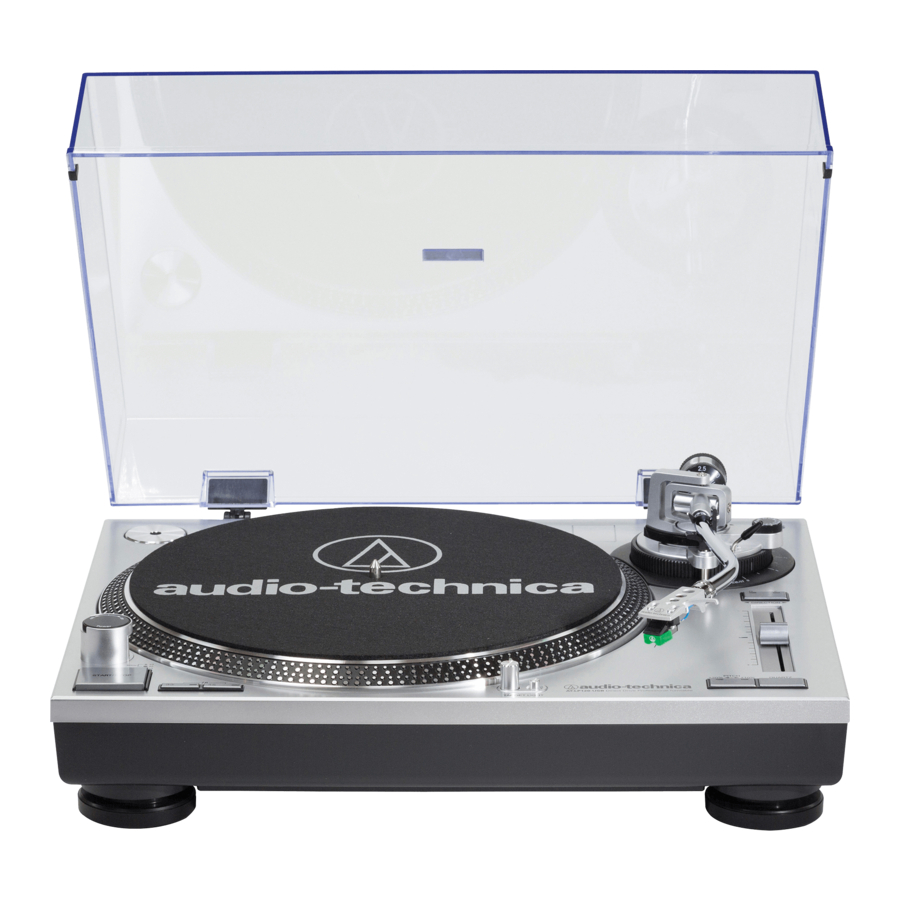

Diagram voor- en achteraanzicht

1. Dust cover (Stofkap)
2. Feet (Voeten)
   Pas het niveau van het product aan.
3. Pre-amplifier selector switch (Voorversterker selectieschakelaar)
   Als u een versterker met een PHONO-ingang gebruikt, zet deze schakelaar dan in de PHONO-stand. Als u verbinding maakt met de AUX-aansluiting van een versterker, zet deze schakelaar dan in de LINE-stand.
4. Stereo output terminals (Stereo-uitgangsaansluitingen)
   Sluit de RCA-audiokabel aan. Sluit deze aan op de PHONO-ingang van de versterker of op de lijningang. De rode aansluiting is het rechterkanaal en de witte aansluiting is het linkerkanaal.
5. Ground (earth) terminal (Aardeaansluiting)
   Sluit de aardeaansluiting van de versterker aan op deze aansluiting met behulp van de aardleiding van de RCA-audiokabel.
6. USB output (USB-uitgang)
   Gebruik deze uitgang om uw draaitafel aan te sluiten op de USB-ingang van uw computer.
7. Power input jack (Stroomingang)
   Sluit de AC-adapter aan.

Toonarm

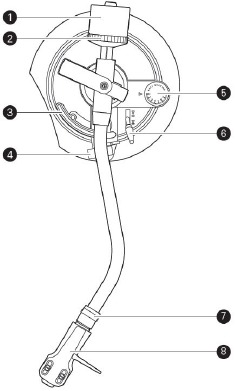

1. Counterweight (Contragewicht)
   Balanceert de toonarm en past zich aan om de juiste volgkracht te leveren.
2. Tracking force gauge ring (Meetring voor de volgkracht)
   Gebruik om de volgkracht aan te passen.
3. Tonearm lift (Toonarmlift)
   Verplaatst de toonarm verticaal van en naar het oppervlak van de plaat.
4. Tonearm rest with clamp (Toonarmsteun met klem)
   Gebruik de klem om de toonarm vast te zetten zodat deze niet beweegt.
5. Anti-skate control dial (Anti-skate regelaar)
   Terwijl de plaat wordt afgespeeld, werkt er een kracht op de naaldpunt om deze naar binnen te trekken. Deze kracht kan worden tegengegaan door dezelfde waarden in te stellen voor anti-skate en de volgkracht.
6. Tonearm lift control lever (Bedieningshendel voor de toonarmlift)
   Bedient de toonarmlift.

Voorbereiding voor gebruik

De draaitafel plaatsen
Dit product vereist enige montage voordat het voor de eerste keer wordt gebruikt.
Sluit de AC-adapter pas aan als de montage is voltooid.

Plaats de draaitafel op de as.

• Om beschadiging van de as te voorkomen bij het plaatsen van de draaitafel, lijnt u de posities van de as en het gat van de draaitafel uit en plaatst u de draaitafel langzaam.
• Zorg ervoor dat de draaitafel volledig op de as zit.

Plaats de vilten mat bovenop de draaitafel.

De toonarm monteren

1. Verwijder de kabelbinder die werd gebruikt om de toonarm te beveiligen ten tijde van de levering.
   Gebruik de klem om de toonarm tijdelijk aan de toonarmsteun te bevestigen.
2. Steek de headshell in de toonarm.
   Houd de rechter- en linkerrand van de headshell vast, zodat u de naald niet beschadigt of de draden van de cartridge doorsnijdt.

3. Draai met de headshell erin de borgring tegen de klok in (naar links).
   Gebruik de klem om de toonarm tijdelijk aan de toonarmsteun te bevestigen.

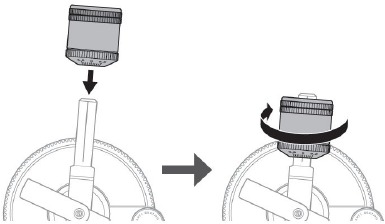

   Met de meetring voor de volgkracht naar voren gericht, bevestigt u het contragewicht aan de achterkant van de toonarm en draait u het langzaam tegen de klok in (naar links).


De toonarmbalans instellen

1. Verwijder de cartridgebeschermer.

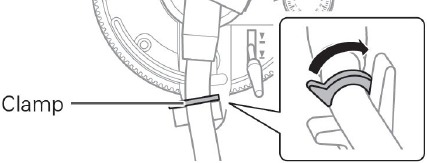

2. Terwijl u de headshell licht vasthoudt om te voorkomen dat de toonarm beweegt, ontgrendelt u de klem.

   • De toonarm is gekanteld omdat de balans nog moet worden aangepast

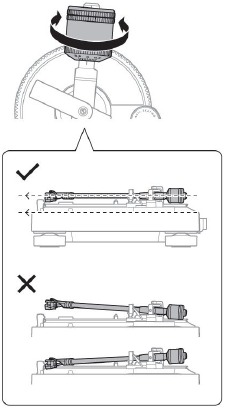

Terwijl u de headshell nog steeds licht vasthoudt, draait u aan het contragewicht om de balans van de toonarm aan te passen.
Pas de balans zo aan dat de toonarm waterpas is wanneer u de headshell loslaat.

Verbinding maken met computers met USB-ingang

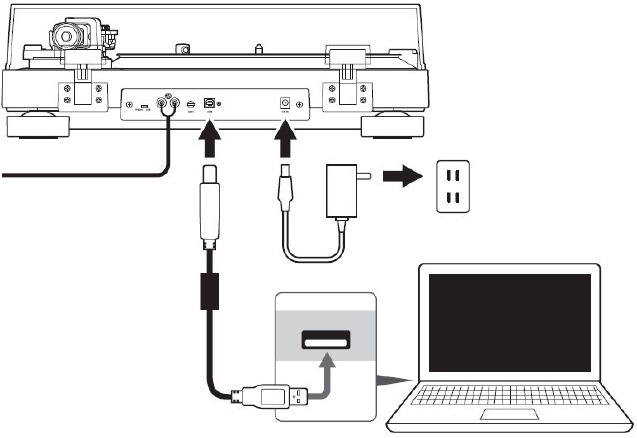

Volg de instellingen voor de voorversterker selectieschakelaar om de meegeleverde USB-kabel aan te sluiten op de USB-ingang van uw computer.
De meegeleverde USB-kabel verbindt het product met uw computer zonder dat er speciale stuurprogramma's nodig zijn.

Audacity (raadpleeg http://www.audacityteam.org voor details) en andere compatibele softwarepakketten van derden zijn beschikbaar, waardoor u kunt opnemen van het product naar uw computer.
Zorg ervoor dat u de voorversterker selectieschakelaar in de LINE-stand zet

Een plaat afspelen

Verwijder de cartridgebeschermer.
Als de toonarm aan de toonarmsteun is bevestigd, ontgrendelt u de klem.

Draai de stroomknop in de AAN-stand. De snelheidsselector en de stroboscoopverlichting lichten op.
Steek desgewenst het doellicht voor de naald in voor verlichting van de positie van de naaldpunt op de plaat.

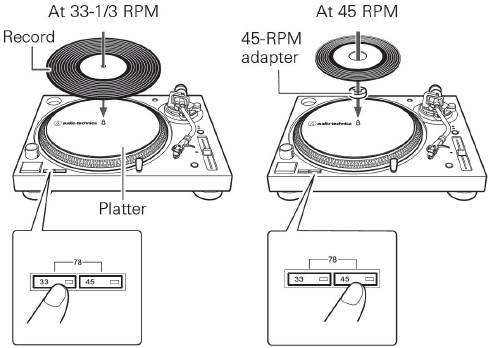

Plaats de plaat op de draaitafel zodat het middelste gat in lijn is met de as
Als u een 45 RPM-plaat afspeelt, bevestigt u de 45 RPM-adapter (zie het diagram rechtsonder).

Press the START/STOP button (Druk op de START/STOP-knop). De draaitafel begint te draaien.

Breng de toonarm omhoog door de bedieningshendel van de toonarmlift in de OMHOOG-stand te zetten.

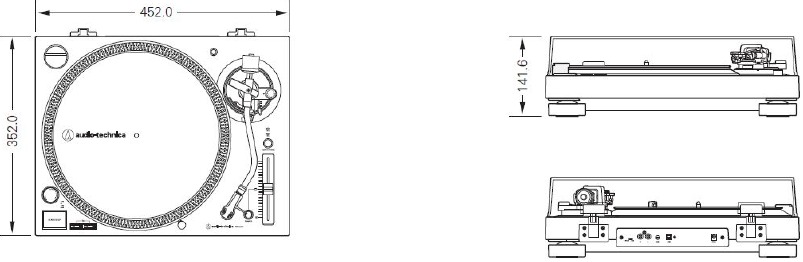

Afmetingen

FAQ

• Heeft de Audio Technica LP120 een ingebouwde voorversterker?
  Maar naast de USB-uitgang wordt de draaitafel ook geleverd met een afneembare dubbele RCA-uitgangskabel en is hij uitgerust met een ingebouwde selecteerbare phono-voorversterker, zodat u rechtstreeks verbinding kunt maken met uw stereoset, of deze nu een speciale phono-ingang heeft of niet.
• Wat doet de kwartsknop op de Audio Technica LP120?
  10 Quartz button (Kwartsknop) Schakelt de toonhoogtefunctie in en uit. Wanneer het kwarts is geactiveerd, houdt de draaitafel de RPM's vast op 0% toonhoogte, ongeacht de positie van de pitch-schuifregelaar en de instellingen voor de tempobereikregeling.
• Heb je een aparte luidspreker nodig voor de Audio-Technica draaitafel?
  Ja, je hebt luidsprekers nodig om verbinding te maken met je draaitafel. De luidsprekers zijn nodig om het geluid te projecteren. U kunt kiezen tussen passieve of actieve/aangedreven luidsprekers. Passieve luidsprekers hebben geen ingebouwde versterker en worden aangedreven door een aparte versterker, die u zelf moet leveren.
• Wanneer moet ik mijn Audio Technica cartridge vervangen?
  Wanneer u uw draaitafelcartridge moet vervangen of upgraden. Cartridges kunnen vele jaren meegaan zonder dat ze hoeven te worden gerepareerd of vervangen. De naald op uw cartridge zal echter na 300 – 1.000 uur afspelen verslijten, afhankelijk van het type en de vorm.
• Is Audio-Technica AT-LP120 goed?
  Deze Audio Technica AT-LP120 USB Direct-Drive Professional Turntable is zonder twijfel de beste platenspeler die we in zijn prijsklasse hebben beoordeeld. Het lijkt misschien op het eerste gezicht een beetje duur, maar het is elke cent waard. Als je een professionele DJ bent tenminste.
• Moet ik een draaitafelnaald of cartridge vervangen?
  Aangezien een naald van diamant is gemaakt, is het vaak aantrekkelijker om de naald schoon te maken dan om deze te vervangen. Mocht u echter een oudere draaitafel hebben of een draaitafel die op een of andere manier beschadigd is, dan is het vervangen van de naald de enige manier.
