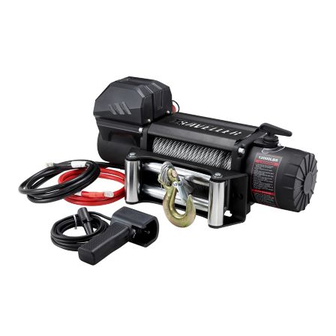

Prestatiespecificaties
Maximale trekkracht
12000lbs.(5443kgs)
Overbrengingsverhouding
253:1
Motor
Permanente magneet DC12V motor met 3.0pk vermogen
Totale afmetingen
21.8in.(553.5mm) L × 6.3in.(160mm) W × 9.6in.(244mm) H
Trommelgrootte
2.48in.(63mm) D × 8.8in.(223 mm) L
Kabel
83.7ft.(25.5m) L van 13/32in.(10.2mm) D
Netto gewicht
81.57lbs.(37kgs)
Productoverzicht
Deze lier is uitgerust met een permanente magneetmotor en is ontworpen voor algemeen gebruik met tussenpozen. Deze lier mag niet worden gebruikt voor industrieel hijsen of het verplaatsen van personen. Onjuiste bediening kan de lier beschadigen en de garantie ongeldig maken. De vrijloopkoppeling wordt bediend door een trek- en draaiknop, die de versnellingsbak ontkoppelt, waardoor de kabel kan worden losgelaten.
INSTALLATIE

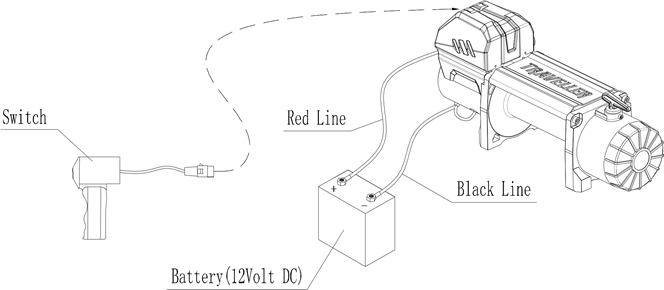

Een correcte installatie van de lier is vereist voor een goede werking.
Monteer de lier op het voertuig of een andere vaste installatie met behulp van een schroef (M10×1.5×35mm), M10-moer, ∅10 platte ring en ∅10 veerring (vier sets).
Deze lier moet worden gemonteerd met de kabel in een ondergewonden richting. Onjuiste montage kan de lier beschadigen en de garantie ongeldig maken. Sluit de rode draad aan op de positieve pool en de zwarte draad op de negatieve pool van de batterij (zie Fig. 1).
Fig. 1
Controleer de draairichting van de trommel. Trek en draai de koppelingsknop naar de "FREE SPOOL" (vrijloop) positie (de trommel moet vrij met de hand kunnen draaien). Trek wat kabel uit de trommel en draai vervolgens de koppelingsknop naar de "ENGAGE" (inschakelen) positie. Druk op de "OUT" (UIT) knop op de schakelaar; als de kabel wordt vrijgegeven, is deze correct aangesloten. Draai anders de draadverbindingen naar de motor om en herhaal de bovengenoemde handeling.
WERKING
Trek en draai de koppelingsknop, zodat de trommel vrij met de hand kan draaien.
Gebruik de handbeschermingsstang om de haak van de kabelassemblage vast te haken en trek de kabel naar de lading. Bevestig de kabelhaak aan de lading.
Controleer of er minstens vijf windingen kabel op de trommel achterblijven voordat u begint. Zorg ervoor dat de koppelingsknop in de ingeschakelde positie staat.
De koppeling moet volledig ingeschakeld zijn voordat u gaat lieren. Bedien de koppeling nooit terwijl de trommel draait. Stel de koppelingsknop niet opnieuw af, aangezien deze is afgesteld en permanent vergrendeld met een schroefdraadborgmiddel in de fabriek.
Druk op de "IN" (IN) knop op de schakelaar om de kabel opnieuw op te spoelen. Druk op de "OUT" (UIT) knop om de richting om te keren. Wacht tot de motor stopt voordat u de richting omkeert.
Spoel de kabel opnieuw op na voltooiing van de bewerking.
DE KABEL VERVANGEN
Schakel de koppeling in door de koppelingsknop naar de "ENGAGE" (inschakelen) positie te draaien.
Steek de kabel in het juiste uiteinde van het gat wanneer u de kabel in de trommel steekt. Draai de schroeven vast.
Bedien de lier en spoel de kabel strak om de trommel.
Om de aangegeven spanning te behouden, moet u ervoor zorgen dat de kabel strak om de trommel is gewikkeld.
Vervang een beschadigde kabel altijd door een identiek vervangend onderdeel van de fabrikant.
ONDERHOUD
Controleer periodiek de dichtheid van de montagebouten en elektrische aansluitingen. Verwijder al het vuil of corrosie en houd het altijd schoon.
Probeer de versnellingsbak niet te demonteren. Reparaties moeten worden uitgevoerd door de fabrikant of een erkend reparatiecentrum.
De versnellingsbak is in de fabriek gesmeerd met lithiumvet voor hoge temperaturen. Er is geen interne smering vereist, behalve tijdens reparatie.
PROBLEEMOPLOSSING
| SYMPTOOM | MOGELIJKE OORZAAK | SUGGESTIE ACTIE |
Motor schakelt niet in | -Schakelaar niet goed aangesloten | -Steek de schakelaar helemaal in de connector. |
| -Losse accukabelaansluitingen | -Draai de moeren op alle kabelaansluitingen vast. | |
| -Defecte schakelaar | -Vervang de schakelaar. | |
| -Defecte motor | -Controleer de spanning op de ankerpoort met de schakelaar ingedrukt. Als er spanning aanwezig is, vervang dan de motor. | |
| -Er is water in de motor gekomen | -Laat het leeglopen en drogen. Laat het in korte bursts zonder belasting draaien tot het volledig droog is. | |
Motor draait, maar de kabeltrommel draait niet | -Koppeling niet ingeschakeld | -Zet de koppeling in de "In" (Aan) positie. Als het probleem aanhoudt, moet een gekwalificeerde technicus dit controleren en repareren. |
Motor draait langzaam of zonder normaal vermogen | -Onvoldoende stroom of spanning | -Batterij zwak, laad op. Laat de lier draaien terwijl de motor van het voertuig draait. -Losse of gecorrodeerde accukabelaansluitingen. Reinig, draai vast of vervang. |
Motor oververhit | -De liertijd is te lang | -Laat de lier periodiek afkoelen. |
Motor draait slechts in één richting | -Losse of gecorrodeerde accukabel of motorkabelaansluitingen. | -Reinig en draai vast. |
Remstoring lier. | -Kabel werkt in de verkeerde richting. | -Pas de werkrichting van de kabel aan -Draairichting met de klok mee vanaf de motorzijde. |
| -Remschijf versleten of kapot. | -Pas de remhoek aan of vervang deze door een nieuwe remschijf. |
LIERSAMENSTELLING
LIJST MET LIERONDERDELEN (12000LBS)
| Nr. | Onderdeel # | Aantal | Omschrijving |
| 1 | V01200001 | 3 | Terminal Protect (Terminal bescherming) |
| 2 | V01200100 | 1 | Motor Assembly (Motor samenstel) |
| 3 | V01200002 | 6 | Cap Screw M10 x 35 (Bout M10 x 35) |
| 4 | V01200003 | 6 | Lock Washer Φ10 (borgring Φ10) |
| 5 | V01200004 | 6 | Think Flat Washer Φ10 (Platte sluitring Φ10) |
| 6 | V01200005 | 4 | Hex Nut M10 (Zeskantmoer M10) |
| 7 | V01200006 | 2 | Bushing—Drum (Bus—Trommel) |
| 8 | V01200007 | 2 | Ring Seals (Ringafdichtingen) |
| 9 | V01200008 | 1 | Cover Plate (Afdekplaat) |
| 10 | V01200009 | 4 | Lock Washer Φ8 (borgring Φ8) |
| 11 | V01200010 | 4 | Cap Screw M8 x 30 (Bout M8 x 30) |
| 12 | V01200011 | 1 | Coupling (Koppeling) |
| 13 | V01200012 | 2 | Tie Bar (Trekstang) |
| 14 | V01200200 | 1 | Drum Assembly (Trommel samenstel) |
| 15 | V01200013 | 1 | Screw M8 x 10 (Schroef M8 x 10) |
| 16 | V01200014 | 1 | Six Angle Bar (Zeshoekige stang) |
| 17 | V01200015 | 1 | Coupling (Koppeling) |
| 18 | V01200016 | 8 | Screw M5 x20 (Schroef M5 x20) |
| 19 | V01200017 | 8 | Lock Washer Φ5 (borgring Φ5) |
| 20 | V01200018 | 1 | End Bearing (Eindlager) |
| 21 | V01200019 | 1 | Gasket (Pakking) |
| 22 | V01200020 | 1 | Gear—Ring (Tandwiel—Ring) |
| 23 | V01200021 | 1 | Circlip For Hole (Borgveer voor gat) |
| 24 | V01200022 | 1 | Bearing (Lager) |
| 25 | V01200300 | 1 | Gear Carrier Assembly (Output) (Tandwieldrager samenstel (Uitgang)) |
| 26 | V01200400 | 1 | Gear Carrier Assembly (Intermediate) (Tandwieldrager samenstel (Midden)) |
| 27 | V01200500 | 1 | Brake/ Shaft Assembly (Rem/as samenstel) |
| 28 | V01200023 | 1 | Gear—Input Sun (Tandwiel—Input Zon) |
| 29 | V01200024 | 3 | Planetary Gear (Planetaire tandwiel) |
| 30 | V01200025 | 1 | Trust Washer (Druklager) |
| 31 | V01200026 | 1 | Bearing (Lager) |
| 32 | V01200027 | 1 | Gear—Housing (Tandwiel—Behuizing) |
| 33 | V01200028 | 1 | "O" Ring ("O"-ring) |
| 34 | V01200029 | 1 | Ring Seals (Ringafdichtingen) |
| 35 | V01200030 | 1 | Clutch Handle (Koppelingshendel) |
| 36 | V01200031 | 1 | Clutch Screw (Koppelingsschroef) |
| 37 | V01200032 | 2 | Locknut M10 (Borgmoer M10) |
| 38 | V01200600 | 1 | Roller Fairlead (Rolgeleider) |
| 39 | V01200700 | 1 | Remote Control Switch (RC8) (Afstandsbedieningsschakelaar (RC8)) |
| 40 | V01200800 | 1 | Cable Assembly (Kabel samenstel) |
| 41 | V01200033 | 1 | Strap (Band) |
| 42 | V01200900 | 1 | Control Assembly (Besturingssamenstel) |
VEILIGHEIDSMAATREGELEN
- Hef nooit mensen op en hijs geen lasten boven mensen. Til geen voorwerpen verticaal op, deze lier is alleen ontworpen voor horizontaal gebruik.
- Overbelast nooit. Zorg ervoor dat alle gebruikte apparatuur voldoet aan de maximale trekkracht van de lier. Bij dubbele lijnen moeten katrollen een nominale waarde hebben van minimaal twee keer de trekkracht van de lier.
- Probeer geen langdurige trekkrachten met zware lasten. De elektrische lier is alleen ontworpen voor intermitterend gebruik en mag niet worden gebruikt in een toepassing met constante belasting. Trek nooit langer dan één minuut of overschrijd de nominale belasting. Als de liermotor heet aanvoelt, stop dan de lier en laat hem enkele minuten afkoelen.
- Gebruik de lier nooit met minder dan 5 windingen kabel rond de liertrommel, omdat het kabeluiteinde mogelijk niet bestand is tegen de volledige belasting.
- Vermijd continue trekkrachten vanuit extreme hoeken, omdat dit ervoor zorgt dat de kabel zich aan één uiteinde van de trommel verzamelt en de kabel beschadigt. Houd er rekening mee dat de trekkrachtcapaciteit van de lier de maximale trekkracht van de eerste laag is. Gebruik de lier nooit om een last te trekken die de nominale capaciteit overschrijdt.
- Haak de kabel nooit terug aan zichzelf, omdat dit de kabel kan beschadigen.
- Zorg ervoor dat de lier stevig op het voertuig of de beugel is gemonteerd voordat u hem gebruikt.
- Inspecteer de kabel voordat u een last verplaatst. Voorkom knikken en ongelijkmatige kabellagen voordat ze ontstaan. Breng de juiste spanning aan op lasten onder 100 lbs.
- Verplaats uw voertuig niet om de lier te helpen bij het trekken van de last. Het is gemakkelijk om te overbelasten en kabelschade te veroorzaken. Wees je bewust van de gevarenzone. Blijf uit de buurt van de gevarenzone tijdens de operatie. De gevarenzone is het gebied van de liertrommel, de kabelgeleider (indien aanwezig), de kabel, het katrolblok (indien gebruikt), de haak en de motor.
- Nader of overspan de kabel nooit wanneer de lier onder belasting staat.
- Wanneer u de lier gebruikt om een last te verplaatsen, zet u de transmissie van het voertuig in de neutraalstand, zet u de voertuigrem en blokkeert u alle wielen. De motor van het voertuig moet draaien tijdens het lieren, zodat de batterij volledig is opgeladen. Gebruik de lier nooit als er een gebrek aan spanning is.
- Koppel de vrijloopkoppeling nooit los als er een last op de lier staat.
- Blijf altijd uit de buurt van de kabel, haak en lier. U moet eerst de koppeling loskoppelen en vervolgens de handbesparende stang gebruiken om de haak vast te maken om de kabel te trekken.
- Inspecteer de lier, kabel, haken en andere accessoires regelmatig. Een gerafelde kabel met gebroken strengen moet onmiddellijk worden vervangen. Gebruik zware leren handschoenen bij het hanteren van de kabel. Laat de kabel niet door uw handen glijden. Inspecteer de kabel voor gebruik. Verbrijzelde, geknelde, gerafelde of geknikte gebieden verminderen het laadvermogen aanzienlijk. Vervangkabels moeten opnieuw worden opgespoeld onder 100 lbs.
- Om de aangegeven treksterkte te behouden, spoelt u de kabel na gebruik strak om de trommel.
- Gebruik de lier niet onder invloed van drugs, alcohol of medicatie. Blijf altijd alert tijdens de operatie.
- Draag oogbescherming en persoonlijke beschermingsmiddelen tijdens het bedienen van de lier.
- Voor lasten van meer dan 50% van de nominale trekkracht wordt het gebruik van het katrolblok/snatchblok om de kabel te verdubbelen aanbevolen.
- Niet gebruiken in de buurt van potentieel ontvlambare vloeistoffen, gassen of puin. Er kunnen vonken ontstaan, wat kan leiden tot het ontsteken van brand.
Lijnsnelheid en motorstroom (eerste laag)
| Line Pull (Lijntrekkracht) | Line Speed (Lijnsnelheid) ft./min (m/min) |
Motor Current (Motorstroom) Amps |
| Ibs.(kgs) | 12V DC | 12V DC |
| 0 | 29.5(9.0) | 60 |
| 3000(1361) | 13.1(4.0) | 150 |
| 5000(2268) | 11.5(3.5) | 200 |
| 9000(4082) | 6.2(1.9) | 310 |
| 12000(5443) | 4.9(1.5) | 380 |
Lijntrekkracht en kabelcapaciteit
| Layer (Laag) | Rated line pull lbs (kgs) (Nominale trekkracht lbs (kgs)) | Total rope on the drum ft (m) (Totale lengte kabel op de trommel ft (m)) |
| 1 | 12000(5443) | 16.1 (4.9) |
| 2 | 9563(4338) | 36.4 (11.1) |
| 3 | 7948(3605) | 60.0 (18.3) |
| 4 | 6800(3084) | 83.7 (25.5) |
