Prestatiespecificaties
Maximale trekkracht
9000lbs.(4082kgs)
Overbrengingsverhouding
230:1
Motor
Seriegeschakelde DC12V-motor met 2,8 pk vermogen
Totale afmetingen
21.3in.(540mm) L × 6.5in.(165mm) B × 9.96in.(253mm) H
Trommelmaat
2.48in.(63mm) D × 8.8in.(223 mm) L
Kabel
95ft.(29.0m) L van 21/64in.(8.3mm) D
Nettogewicht
79.4lbs.(36kgs)

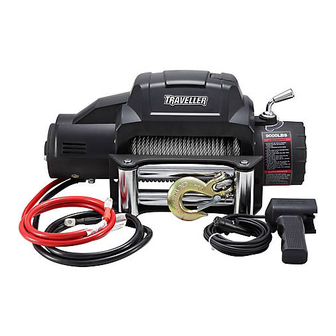

Productoverzicht
Deze lier is uitgerust met een seriegeschakelde motor en is ontworpen voor algemeen gebruik met tussenpozen. Deze lier is niet bedoeld voor industrieel heffen of het verplaatsen van personen. Onjuiste bediening kan de lier beschadigen en de garantie ongeldig maken. De vrijloopkoppeling wordt bediend met een trek- en draaiknop, die de versnellingsbak ontkoppelt, waardoor de kabel kan worden losgemaakt.
INSTALLATIE
Een correcte installatie van de lier is vereist voor een goede werking.
Monteer de lier op het voertuig of een andere vaste installatie met behulp van een schroef (M10×1.5×35mm), M10-moer, ∅10 platte ring en ∅10 veerring (vier sets).
Deze lier moet worden gemonteerd met de kabel in een ondergewonden richting. Onjuiste montage kan de lier beschadigen en de garantie ongeldig maken. Sluit de rode draad aan op de positieve pool en de zwarte draad op de negatieve pool van de batterij (zie Fig. 1).
Fig. 1
Controleer de draairichting van de trommel. Trek en draai aan de koppelingsknop naar de "FREE SPOOL" (VRIJLOOP) positie (de trommel moet vrij met de hand kunnen draaien). Trek wat kabel uit de trommel en draai vervolgens de koppelingsknop naar de "ENGAGE" (IN GESCHAKELDE) positie. Druk op de "OUT" (UIT) knop op de schakelaar; als de kabel wordt losgelaten, is deze correct aangesloten. Draai anders de draadverbindingen naar de motor om en herhaal de bovengenoemde handeling.
WERKING
Trek en draai aan de koppelingsknop, zodat de trommel vrij met de hand kan draaien.
Gebruik de handbeschermingsstang om de haak van de kabelassemblage vast te maken en de kabel naar de lading te trekken. Bevestig de kabelhaak aan de lading.
Controleer of er minimaal vijf windingen kabel op de trommel achterblijven voordat u de lier gebruikt. Zorg ervoor dat de koppelingsknop in de ingeschakelde positie staat.
De koppeling moet volledig zijn ingeschakeld voordat er wordt gelierd.
Bedien de koppeling nooit terwijl de trommel draait. Stel de koppelingsknop niet opnieuw af, deze is afgesteld en permanent vergrendeld met een draadborgmiddel in de fabriek.
Druk op de "IN" (IN) knop op de schakelaar om de kabel opnieuw op te spoelen. Druk op de "OUT" (UIT) knop om de richting om te keren. Wacht tot de motor stopt voordat u de richting omkeert.
Spoel de kabel opnieuw op na voltooiing van de bewerking.
DE KABEL VERVANGEN
Schakel de koppeling in door de koppelingsknop naar de "ENGAGE" (IN GESCHAKELDE) positie te draaien.
Steek de kabel in het juiste uiteinde van het daarvoor bestemde gat bij het inbrengen van de kabel in de trommel. Draai de schroeven vast.
Bedien de lier en spoel de kabel strak om de trommel.
Om de aangegeven spanning te behouden, moet u ervoor zorgen dat de kabel strak om de trommel is gewikkeld.
Vervang een beschadigde kabel altijd door een identiek vervangend onderdeel van de fabrikant.
ONDERHOUD
Controleer periodiek de dichtheid van de montagebouten en elektrische aansluitingen. Verwijder al het vuil of corrosie en houd het altijd schoon.
Probeer de versnellingsbak niet te demonteren. Reparaties moeten worden uitgevoerd door de fabrikant of een erkend reparatiecentrum.
De versnellingsbak is in de fabriek gesmeerd met lithiumvet voor hoge temperaturen. Er is geen interne smering vereist, behalve bij reparatie.
PROBLEEMOPLOSSING
| SYMPTOOM | MOGELIJKE OORZAAK | VOORGESTELDE ACTIE |
Motor gaat niet aan | -Schakelaar niet correct aangesloten | -Steek de schakelaar helemaal in de connector. |
| -Losse batterijkabelaansluitingen | -Draai de moeren op alle kabelaansluitingen vast. | |
| -Defecte schakelaar | -Vervang de schakelaar. | |
| -Defecte motor | -Controleer de spanning op de ankerpoort terwijl de schakelaar is ingedrukt. Als er spanning aanwezig is, vervang dan de motor. | |
| -Er is water in de motor gekomen | -Laat het leeglopen en drogen. Laat het in korte stoten zonder belasting draaien tot het volledig droog is. | |
Motor draait, maar de kabeltrommel draait niet | -Koppeling niet ingeschakeld | -Draai de koppeling naar de "In" (In) positie. Als het probleem aanhoudt, moet een gekwalificeerde technicus dit controleren en repareren. |
Motor draait langzaam of zonder normaal vermogen | -Onvoldoende stroom of spanning | -Batterij zwak, laad op. Laat de lier draaien terwijl de motor van het voertuig draait. -Losse of gecorrodeerde batterijkabelaansluitingen. Reinig, draai vast of vervang. |
Motor oververhit | -De lier draait te lang | -Laat de lier periodiek afkoelen. |
Motor draait maar in één richting | -Losse of gecorrodeerde batterijkabel of motorkabelaansluitingen. | -Reinig en draai vast. |
Storing in de lierrem. | -Kabel werkt in de verkeerde richting. | -Pas de kabelwerkrichting aan -Draairichting met de klok mee, gezien vanaf de motorzijde. |
| -Remschijf versleten of defect. | -Pas de remhoek aan of vervang deze door een nieuwe remschijf. |
LIERASSEMBLAGE
ONDERDELENLIJST LIER (9000LBS)
| Nr. | Onderdeel # | Aantal | Beschrijving |
| 1 | V0900001 | 3 | Terminalbescherming |
| 2 | V0900100 | 1 | Motorassemblage |
| 3 | V0900002 | 6 | Kopschroef M10 x 35 |
| 4 | V0900003 | 6 | Borgring Φ10 |
| 5 | V0900004 | 6 | Dunne platte ring Φ10 |
| 6 | V0900005 | 4 | Zeskantmoer M10 |
| 7 | V0900200 | 1 | Rem / As-assemblage |
| 8 | V0900006 | 2 | Bus—Trommel |
| 9 | V0900007 | 2 | Trekstang |
| 10 | V0900008 | 2 | Ringafdichtingen |
| 11 | V0900009 | 1 | Schroef M8 x 10 |
| 12 | V9000010 | 4 | Borgring Φ8 |
| 13 | V0900011 | 4 | Kopschroef M8 x 30 |
| 14 | V0900300 | 1 | Trommelassemblage |
| 15 | V0900012 | 8 | Schroef M5 x 20 |
| 16 | V0900013 | 8 | Borgring Φ5 |
| 17 | V0900014 | 1 | Eindlager |
| 18 | V0900015 | 1 | Pakking |
| 19 | V0900016 | 1 | Tandwiel—Ring |
| 20 | V0900400 | 1 | Tandwieldragerassemblage (uitgang) |
| 21 | V0900500 | 1 | Tandwieldragerassemblage (midden) |
| 22 | V0900600 | 1 | Tandwieldragerassemblage (ingang) |
| 23 | V0900017 | 1 | Tandwiel—Ingang zon |
| 24 | V0900018 | 1 | Druklager |
| 25 | V0900019 | 1 | Tandwiel—Behuizing |
| 26 | V0900020 | 1 | Koppelingsschroef |
| 27 | V0900021 | 1 | Ringafdichtingen |
| 28 | V0900022 | 1 | Koppelingsdeksel |
| 29 | V0900023 | 1 | Koppelingshendel |
| 30 | V0900024 | 2 | Borgmoer M10 |
| 31 | V0900700 | 1 | Rolgeleider |
| 32 | V0900800 | 1 | Afstandsbedieningsschakelaar (RC8) |
| 33 | V0900900 | 1 | Kabelassemblage |
| 34 | V0900025 | 1 | Band |
| 35 | V0901000 | 1 | Besturingsassemblage |
VEILIGHEIDSMAATREGELEN
- Til nooit mensen op of hijs nooit lasten boven mensen. Til geen voorwerpen verticaal op, deze lier is alleen ontworpen voor horizontaal gebruik.
- Overbelast nooit. Zorg ervoor dat alle gebruikte apparatuur voldoet aan de maximale trekkracht van de lier. Bij dubbele lijnen moeten de katrollen minimaal twee keer de trekkracht van de lier hebben.
- Probeer geen langdurige trekbewegingen met zware lasten. De elektrische lier is alleen ontworpen voor intermitterend gebruik en mag niet worden gebruikt in een continue toepassing. Trek nooit langer dan één minuut of overschrijd de nominale belasting. Als de motor van de lier warm aanvoelt, stop dan de lier en laat deze enkele minuten afkoelen.
- Gebruik de lier nooit met minder dan 5 windingen kabel om de liertrommel, omdat het kabeluiteinde mogelijk niet bestand is tegen de volledige belasting.
- Vermijd continue trekbewegingen vanuit extreme hoeken, omdat dit ervoor zorgt dat de kabel zich aan één uiteinde van de trommel verzamelt en de kabel beschadigt. Houd er rekening mee dat de trekkrachtcapaciteit van de lier de maximale trekkracht van de eerste laag is. Gebruik de lier nooit om een last te trekken die de nominale capaciteit overschrijdt.
- Haak de kabel nooit terug naar zichzelf, omdat dit de kabel kan beschadigen.
- Zorg ervoor dat de lier veilig op het voertuig of de beugel is gemonteerd voordat u deze gebruikt.
- Inspecteer de kabel voordat u een last verplaatst. Voorkom knikken en een ongelijkmatige kabellaag voordat ze optreden. Breng de juiste spanning aan op lasten onder 100 lbs.
- Verplaats uw voertuig niet om de lier te helpen bij het trekken van de last. Het is gemakkelijk om te overbelasten en kabelschade te veroorzaken. Wees u bewust van de gevarenzone. Blijf uit de buurt van de gevarenzone tijdens de operatie. De gevarenzone is het gebied van de liertrommel, de kabelgeleider (indien gemonteerd), de kabel, de katrol (indien gebruikt), de haak en de motor.
- Benader of overspan de kabel nooit wanneer de lier onder belasting staat.
- Wanneer u de lier gebruikt om een last te verplaatsen, zet u de versnellingsbak van het voertuig in de neutrale stand, zet u de voertuigrem en blokkeert u alle wielen. De motor van het voertuig moet draaien tijdens het gebruik van de lier, zodat de batterij volledig elektriciteit heeft. Gebruik de lier nooit als er een gebrek aan spanning is.
- Koppel de vrijloopkoppeling nooit los als er een last op de lier rust.
- Blijf altijd uit de buurt van de kabel, haak en lier. U moet eerst de koppeling loskoppelen en vervolgens de handbeschermingsstang gebruiken om de haak vast te maken om de kabel te trekken.
- Inspecteer lier, kabel, haken en andere accessoires regelmatig. Een gerafelde kabel met gebroken strengen moet onmiddellijk worden vervangen. Draag zware leren handschoenen bij het hanteren van de kabel. Laat de kabel niet door uw handen glijden. Inspecteer de kabel voor gebruik. Geplette, geknepen, gerafelde of geknikte gebieden verminderen het draagvermogen aanzienlijk. Vervangende kabels moeten opnieuw worden opgespoeld onder 100 lbs.
- Om de aangegeven treksterkte te behouden, spoelt u de kabel na gebruik strak om de trommel.
- Gebruik de lier niet onder invloed van drugs, alcohol of medicatie. Blijf altijd alert tijdens het gebruik.
- Draag een veiligheidsbril en persoonlijke beschermingsmiddelen tijdens het gebruik van de lier.
- Voor lasten boven 50% van de nominale trekkracht wordt aanbevolen om de katrol/snatchblok te gebruiken om de kabel te verdubbelen.
- Gebruik de lier niet in de buurt van potentieel ontvlambare vloeistoffen, gassen of vuil. Er kunnen vonken ontstaan, die brand kunnen veroorzaken.
Lijnsnelheid en motorstroom (eerste laag)
| Trekkracht | Lijnsnelheid ft./min (m/min) | Motorstroom Ampère |
| lbs.(kgs) | 12V DC | 12V DC |
| 0 | 21.3(6.5) | 80 |
| 3000(1361) | 11.5(3.5) | 190 |
| 5000(2268) | 9.2(2.8) | 260 |
| 9000(4082) | 5.6(1.7) | 380 |
Trekkracht en kabelcapaciteit
| Laag | Nominale trekkracht lbs (kgs) | Totale touwlengte op de trommel ft (m) |
| 1 | 9000(4082) | 20.0 (6.1) |
| 2 | 7300(3311) | 44.3 (13.5) |
| 3 | 6140(2785) | 72.0 (22.0) |
| 4 | 5298(2403) | 95.1 (29.0) |
