Traveller 2500 - 2500lb Winch Handleiding
Inhoud
Prestatiespecificaties
Maximale lijntrek
2500lbs. (1134 kg)
Overbrengingsverhouding
170:1
Motor
Permanente magneet DC12V motor met 1.1pk vermogen
Totale afmetingen
12.7in. (323mm) L × 4.45in. (113mm) B × 4.4in. (112 mm) H
Drommel grootte
1.46in. (37mm) D × 3.15in. (80 mm) L
Kabel
45.9ft. (14.0m) L van 3/16in. (4.8mm) D
Netto gewicht
21.7lbs. (9.86kg)

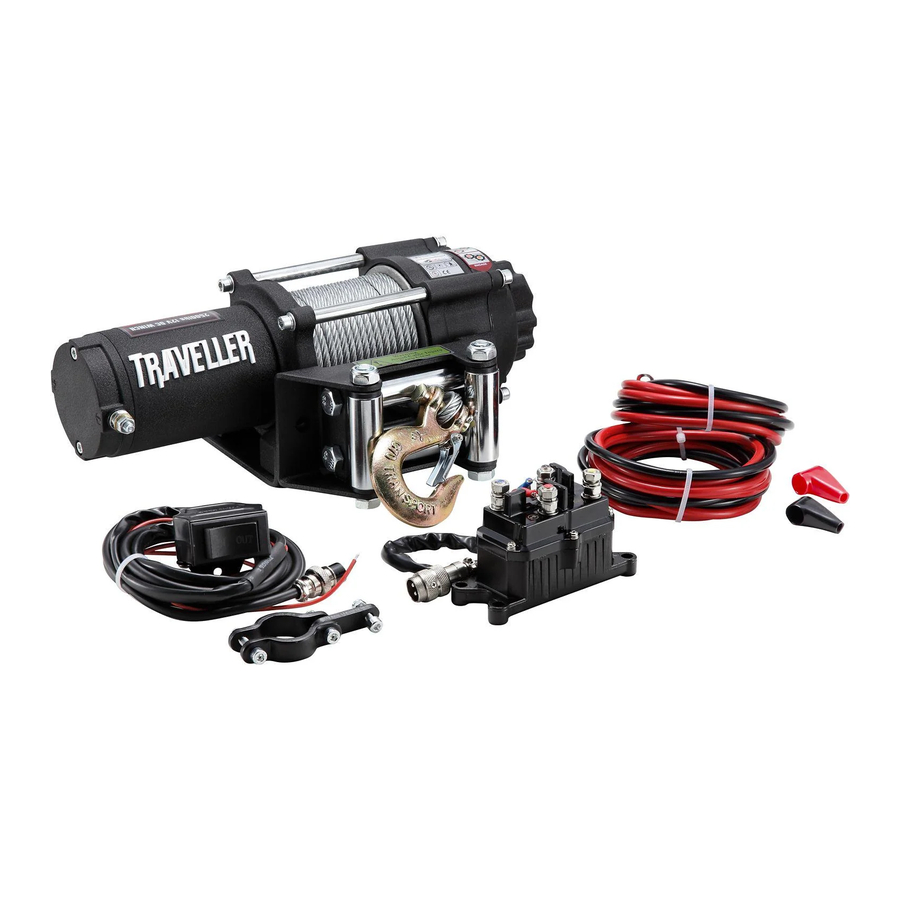

Productoverzicht
Deze lier is uitgerust met een permanente magneetmotor en is ontworpen voor algemeen gebruik met tussenpozen. Deze lier is niet bedoeld voor industrieel hijsen of het verplaatsen van personen. Onjuiste bediening kan de lier beschadigen en de garantie ongeldig maken. De vrijloopkoppeling wordt bediend door een trek- en draaiknop, die de versnellingsbak ontkoppelt, waardoor de kabel kan worden vrijgegeven.

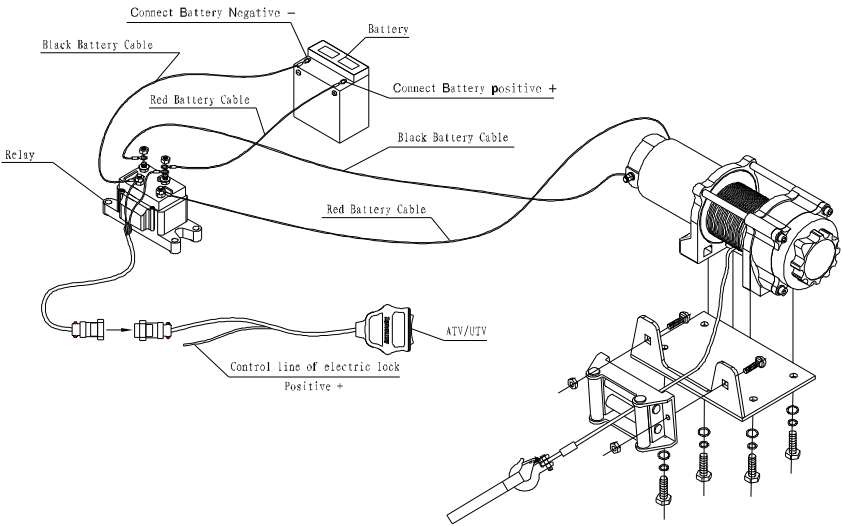

INSTALLATIE
Een correcte installatie van de lier is vereist voor een goede werking.
- Monteer de lier op het montagekanaal met behulp van een schroef (M8×16mm) (vier sets).
- Monteer de lier met het montagekanaal op het voertuig of een andere vaste installatie met behulp van een schroef (M8×1.25×35mm), M8 moer, Φ8 platte ring en Φ8 veerring (twee sets).
Deze lier moet worden gemonteerd met de kabel in een ondergewikkelde richting.
Onjuiste montage kan de lier beschadigen en de garantie ongeldig maken.
Sluit de rode draad aan op de positieve pool en de zwarte draad op de negatieve pool van de batterij.
- Controleer de draairichting van de trommel. Trek en draai de koppelingsknop naar de "FREE SPOOL" (vrijloop) positie (de trommel moet vrij met de hand kunnen draaien). Trek wat kabel van de trommel en draai vervolgens de koppelingsknop naar de "ENGAGE" (inschakelen) positie. Druk op de "OUT" (Uit) knop op de ATV/UTV-schakelaar; als de kabel wordt vrijgegeven, is deze correct aangesloten. Draai anders de draadverbindingen naar de motor om en herhaal de bovenstaande handeling.

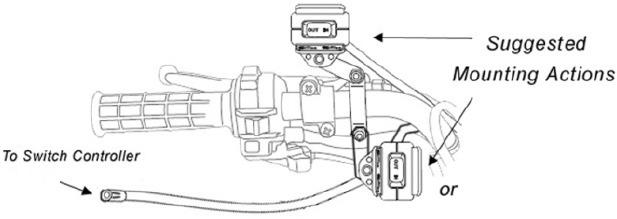

De ATV-montage

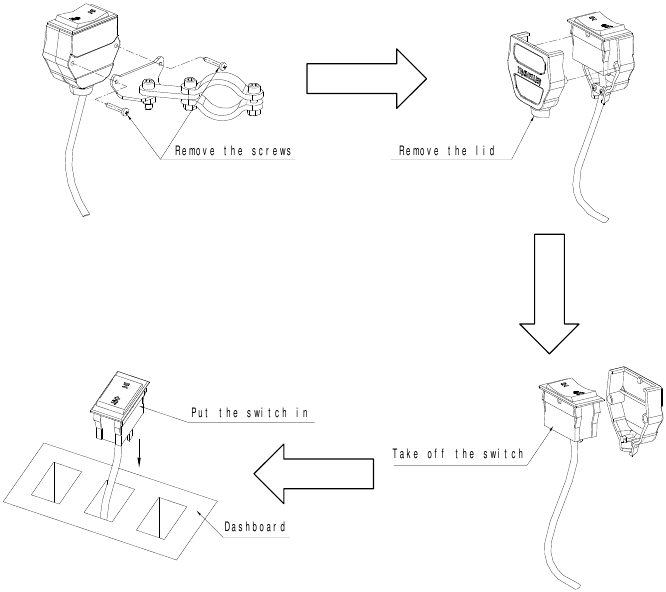

De UTV-montage
WERKING
- Trek en draai de koppelingsknop, zodat de trommel vrij met de hand kan draaien.
- Gebruik de handbeschermingsstang om de haak van de kabelassemblage vast te maken en trek de kabel naar de last. Bevestig de kabelhaak aan de last.
Controleer of er minimaal vijf windingen kabel op de trommel achterblijven voordat u begint. Zorg ervoor dat de koppelingsknop in de ingeschakelde positie staat.
De koppeling moet volledig zijn ingeschakeld voordat u gaat lieren.
Bedien de koppeling nooit terwijl de trommel draait. Stel de koppelingsknop niet opnieuw af, aangezien deze is afgesteld en permanent op zijn plaats is vergrendeld met een schroefdraadborgmiddel in de fabriek.
- Druk op de "IN" (In) knop op de ATV/UTV-schakelaar om de kabel opnieuw op te spoelen. Druk op de "OUT" (Uit) knop om de richting om te keren. Wacht tot de motor stopt voordat u de richting omkeert.
- Spoel de kabel opnieuw op na voltooiing van de werkzaamheden.
DE KABEL VERVANGEN
- Schakel de koppeling in door de koppelingsknop naar de "ENGAGE" (Inschakelen) positie te draaien.
- Wanneer u de kabel in de trommel steekt, steekt u deze in het juiste uiteinde van het daarvoor bestemde gat. Draai de schroeven vast.
- Bedien de lier en spoel de kabel strak om de trommel.
Om de aangegeven spanning te behouden, moet u ervoor zorgen dat de kabel strak om de trommel is gewikkeld.
Vervang een beschadigde kabel altijd door een identiek vervangend onderdeel van de fabrikant.
ONDERHOUD
- Controleer periodiek de vastheid van de montagebouten en elektrische aansluitingen. Verwijder al het vuil of corrosie en houd alles altijd schoon.
- Probeer de versnellingsbak niet te demonteren. Reparaties moeten worden uitgevoerd door de fabrikant of een geautoriseerd reparatiecentrum.
- De versnellingsbak is in de fabriek gesmeerd met lithiumvet voor hoge temperaturen. Er is geen interne smering vereist, behalve bij reparatie.
PROBLEEMOPLOSSING
| SYMPTOOM | MOGELIJKE OORZAAK | SUGGESTIES VOOR OPLOSSING |
Motor start niet |
|
|
|
| |
|
| |
|
| |
|
| |
Motor draait, maar de kabeltrommel draait niet |
|
|
Motor draait langzaam of zonder normaal vermogen |
|
|
Motor oververhit |
|
|
Motor draait slechts in één richting |
|
|
LIERMONTAGE
LIJST VAN WINCH ONDERDELEN
(2500LBS)
| Nr. | Onderdeelnummer | Aantal | Omschrijving |
| 1 | P0250100 | 1 | Motor Assembly (Motorconstructie) |
| 2 | P0250001 | 4 | Locking Washer Φ8 (Borgring Φ8) |
| 3 | P0250002 | 4 | Cap Screw M8 x 16 (Bout M8 x 16) |
| 4 | P0250003 | 1 | Transition Shaft (Overgangsas) |
| 5 | P0250004 | 2 | Tie Bar (Trekstang) |
| 6 | P0250005 | 1 | Hexagonal Shaft (Zeshoekige as) |
| 7 | P0250006 | 1 | Front Bush Drum (Voorste bus trommel) |
| 8 | P0250007 | 6 | Spring Washer Φ6 (Veerring Φ6) |
| 9 | P0250008 | 1 | Screw M6 x 8 (Schroef M6 x 8) |
| 10 | P0250009 | 2 | Cap Screw M6 x 70 (Bout M6 x 70) |
| 11 | P0250010 | 1 | Drum (Trommel) |
| 12 | P0250011 | 1 | Rear Bush Drum (Achterste bus trommel) |
| 13 | P0250012 | 1 | Front Thrust Washer (Voorste drukring) |
| 14 | P0250013 | 1 | Gear Ring Output (Tandwielring uitgang) |
| 15 | P0250200 | 1 | Gear Carrier Assembly (Tandwielhuisconstructie) |
| 16 | P0250014 | 1 | Gear Ring (Tandwielring) |
| 17 | P0250015 | 1 | Thrust Washer (Druklager) |
| 18 | P0250016 | 1 | Gear Housing / End Bearing (Tandwielhuis / Eindlager) |
| 19 | P0250017 | 1 | Bearing Holder (Lagerhouder) |
| 20 | P0250018 | 1 | Roller Bearing (Rollager) |
| 21 | P0250019 | 1 | Clutch axes (Koppelingsassen) |
| 22 | P0250020 | 1 | Cam Clutch Gear (Camkoppelingswiel) |
| 23 | P0250021 | 1 | Spring (Veer) |
| 24 | P0250022 | 1 | Cover Clutch Housing (Deksel koppelingshuis) |
| 25 | P0250023 | 1 | Roller Bearing (Rollager) |
| 26 | P0250024 | 1 | Elastic Collar (Elastische kraag) |
| 27 | P0250025 | 1 | Clutch Handle (Koppelingshendel) |
| 28 | P0250026 | 1 | Locking Washer Φ5 (Borgring Φ5) |
| 29 | P0250027 | 1 | Cap Screw M5 x 12 (Bout M5 x 12) |
| 30 | P0250028 | 4 | Cap Screw M6 x 25 (Bout M6 x 25) |
| 31 | P0250029 | 4 | Hex Flange Nut M8 (Zeskant flensmoer M8) |
| 32 | P0250030 | 4 | Locking Washer Φ8 (Borgring Φ8) |
| 33 | P0250031 | 4 | Thick Flat Washer Φ8 (Dikke platte ring Φ8) |
| 34 | P0250300 | 1 | Roller Fairlead (Rolgeleider) |
| 35 | P0250032 | 1 | Mounting Channel (Montagekanaal) |
| 36 | P0250033 | 2 | Cap Screw M8 x 20 (Bout M8 x 20) |
| 37 | P0250034 | 2 | Cap Screw M8 x35 (Bout M8 x35) |
| 38 | P0250035 | 1 | Strap (Band) |
| 39 | P0250400 | 1 | Cable Assembly (Kabelconstructie) |
| 40 | P0250036 | 2 | Terminal Protector (Terminal beschermer) |
| 41 | P0250500 | 1 | Control Assembly (Besturingsconstructie) |
VEILIGHEIDSMAATREGELEN
- Til nooit mensen op of hijs nooit lasten boven mensen. Til geen items verticaal op, deze lier is alleen ontworpen voor horizontaal gebruik.
- Overbelast nooit. Zorg ervoor dat alle gebruikte apparatuur voldoet aan de maximale trekkracht van de lier. Bij dubbele lijnen moeten katrollen geschikt zijn voor minimaal twee keer de trekkracht van de lier.
- Probeer geen langdurige trekkracht uit te oefenen met zware lasten. De elektrische lier is uitsluitend ontworpen voor intermitterend gebruik en mag niet worden gebruikt in een toepassing met constante belasting. Trek nooit langer dan één minuut of overschrijd de nominale belasting. Als de liermotor heet aanvoelt, stop dan de lier en laat deze enkele minuten afkoelen.
- Gebruik de lier nooit met minder dan 5 kabelwindingen rond de liertrommel, omdat het kabeluiteinde mogelijk niet bestand is tegen de volledige belasting.
- Vermijd continu trekken vanuit extreme hoeken, omdat dit ervoor zorgt dat de kabel zich aan één uiteinde van de trommel verzamelt en de kabel beschadigt. Houd er rekening mee dat de trekkrachtcapaciteit van de lier de maximale trekkracht van de eerste laag is. Gebruik de lier nooit om een last te trekken die de nominale capaciteit overschrijdt.
- Haak de kabel nooit aan zichzelf terug, omdat dit de kabel kan beschadigen.
- Zorg ervoor dat de lier stevig op het voertuig of de beugel is gemonteerd voordat u hem gebruikt.
- Inspecteer de kabel voordat u een last verplaatst. Voorkom knikken en oneffen kabellagen voordat ze optreden. Pas de juiste spanning toe op lasten onder de 100 lbs.
- Verplaats uw voertuig niet om de lier te helpen bij het trekken van de last. Het is gemakkelijk te overbelasten en kabelschade te veroorzaken. Wees u bewust van de gevarenzone. Blijf uit de buurt van de gevarenzone tijdens de operatie. De gevarenzone is het gebied van de liertrommel, de kabelgeleider (indien aanwezig), de kabel, het katrolblok (indien gebruikt), de haak en de motor.
- Nader of overspan de kabel nooit wanneer de lier onder belasting staat.
- Wanneer u de lier gebruikt om een last te verplaatsen, zet u de voertuigtransmissie in neutraal, zet u de voertuigrem vast en blokkeert u alle wielen. De motor van het voertuig moet tijdens het lieren draaien, zodat de batterij volledig elektrisch is. Gebruik de lier nooit als er een gebrek aan spanning is.
- Ontkoppel nooit de vrije spoelkoppeling (free spool cultch) wanneer er een last op de lier rust.
- Blijf altijd uit de buurt van de kabel, de haak en de lier. U moet eerst de koppeling loskoppelen en vervolgens de handbeschermingsstang gebruiken om de haak vast te maken om aan de kabel te trekken.
- Inspecteer de lier, de kabel, de haken en andere accessoires regelmatig. Een gerafelde kabel met gebroken strengen moet onmiddellijk worden vervangen. Gebruik zware leren handschoenen bij het hanteren van de kabel. Laat de kabel niet door uw handen glijden. Inspecteer de kabel voor gebruik. Geplette, geknepen, gerafelde of geknikte gebieden verminderen het draagvermogen aanzienlijk. Vervangkabels moeten opnieuw worden gespoeld onder 100 lbs.
- Om de aangegeven treksterkte te behouden, spoelt u de kabel na gebruik strak om de trommel.
- Gebruik de lier niet onder invloed van drugs, alcohol of medicijnen. Blijf altijd alert tijdens de operatie.
- Draag een veiligheidsbril en persoonlijke beschermingsmiddelen tijdens het gebruik van de lier.
- Voor lasten van meer dan 50% van de nominale trekkracht wordt het gebruik van het katrolblok/snatchblok aanbevolen om de kabel te verdubbelen.
![Brandgevaar]()
Gebruik het niet in de buurt van potentieel ontvlambare vloeistoffen, gassen of vuil. Er kunnen vonken ontstaan, wat kan leiden tot het ontstaan van brand.
Gebruik het niet in de buurt van potentieel ontvlambare vloeistoffen, gassen of vuil. Er kunnen vonken ontstaan, wat kan leiden tot het ontstaan van brand.Lijnsnelheid en motorstroom
(Eerste laag)
| Trekkracht |
Lijnsnelheid ft./min (m/min) |
Motorstroom Ampère |
| Ibs.(kgs) | 12V DC | 12V DC |
| 0 | 14.1(4.3) | 20 |
| 500(227) | 9.8(3.0) | 55 |
| 1500(680) | 7.5(2.3) | 95 |
| 2500(1134) | 4.3(1.3) | 160 |
Trekkracht en kabelcapaciteit
| Laag | Nominale trekkracht lbs (kgs) | Totale lengte kabel op de trommel ft (m) |
| 1 | 2500(1134) | 6.9(2.1) |
| 2 | 2033(922) | 15.1(4.6) |
| 3 | 1713(777) | 24.3(7.4) |
| 4 | 1480(671) | 34.1(10.4) |
| 5 | 1303(591) | 45.9(14.0) |
Gedistribueerd door:
TRACTOR SUPPLY COMPANY
5401 VIRGINIA WAY,
BRENTWOOD, TN37027
Voor klantenondersteuning, bel: 1-888-376-9601
www.TractorSupply.com
