Ubiquiti EdgeRouter X ER-X Handleiding

Inhoud van de verpakking

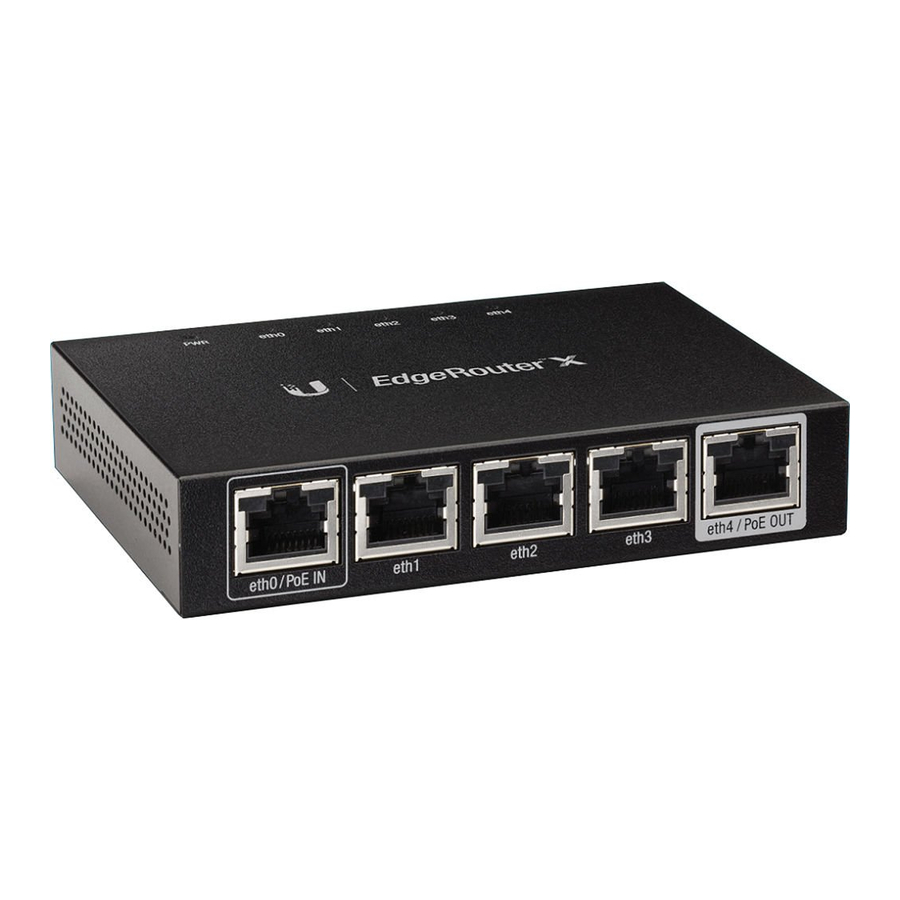

EdgeRouter X

Power Adapter (12V, 0.5A)

Installatievereisten

• Gebruik voor binnentoepassingen categorie 5 (of hoger) UTP-bekabeling die is goedgekeurd voor gebruik binnenshuis.
• Voor buitentoepassingen moet afgeschermde categorie 5 (of hoger) bekabeling worden gebruikt voor alle bekabelde Ethernet-verbindingen. Om de ESD-bescherming te verbeteren, bevestigt u een aardingsdraad (niet meegeleverd) aan het achterpaneel van de EdgeRouter.
  We raden aan uw netwerken te beschermen tegen schadelijke buitenomgevingen en destructieve ESD-gebeurtenissen met industriële, afgeschermde Ethernet-kabel van Ubiquiti Networks. Ga voor meer informatie naar: www.ubnt.com/toughcable

Om het risico op brand of elektrische schokken te verminderen, mag u de EdgeRouter niet blootstellen aan regen of vocht.

Opmerking: Hoewel de bekabeling buiten kan worden geplaatst, moet de EdgeRouter zelf in een beschermende behuizing worden geplaatst.

GEBRUIKSVOORWAARDEN: Alle Ethernet-bekabeling moet CAT5 (of hoger) gebruiken. Het is de verantwoordelijkheid van de professionele installateur om de lokale voorschriften van het land te volgen, inclusief de werking binnen wettelijke frequentiekanalen, uitgangsvermogen, vereisten voor bekabeling binnenshuis en Dynamic Frequency Selection (DFS)-vereisten.

Hardware-overzicht

Bovenpaneel

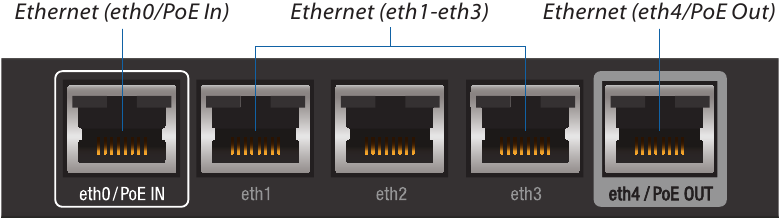

Voorpaneel

Passieve PoE-doorvoer

De EdgeRouter kan op een van de volgende manieren worden gevoed:

• Stroomadapter
• 24V passieve PoE op de eth0/PoE In poort

Passieve PoE-uitgang op poort eth4/PoE Out werkt als een doorvoer en is afhankelijk van de ingangsvermogensbron.
Als de meegeleverde Power Adapter (12V, 0.5A) wordt gebruikt, is er mogelijk onvoldoende doorvoer om een ander apparaat van stroom te voorzien, omdat de EdgeRouter zelf tot 5 watt kan verbruiken.
We raden aan om een krachtigere ingangsvermogensbron te gebruiken (niet meegeleverd); hier zijn een paar voorbeelden van haalbare opties voor passieve PoE-doorvoer:

* Niet compatibel met 24V, 1A Gigabit PoE-adapter.

Achterpaneel

Hardware-installatie

Plaats de EdgeRouter op een vlakke, horizontale ondergrond of monteer hem aan een muur (montageschroeven niet inbegrepen).

HET NIET ZORGEN VOOR EEN GOEDE VENTILATIE KAN BRANDGEVAAR VEROORZAKEN. HOUD MINSTENS 20 MM RUIMTE NAAST DE VENTILATIEGATEN VRIJ VOOR EEN ADEQUATE LUCHTSTROOM.

Stroom aansluiten

Volg de juiste instructies voor uw installatie:

Stroom aansluiten met behulp van de stroomadapter

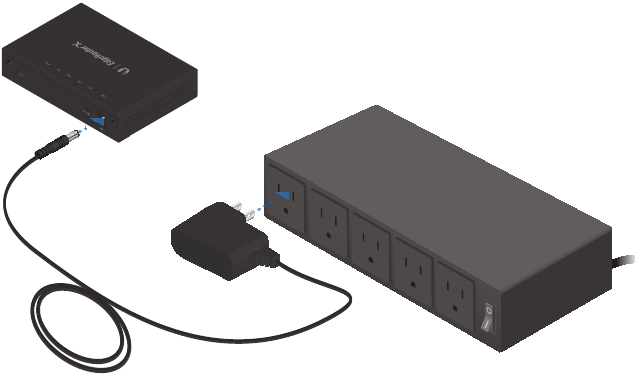

Sluit de Power Adapter aan op de Power poort van de EdgeRouter. Steek vervolgens de Power Adapter in een stopcontact.

Stroom aansluiten met behulp van PoE

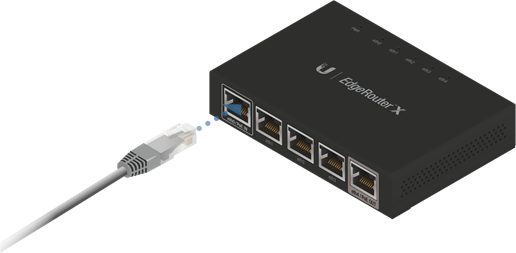

Sluit de PoE-kabel van een PoE-switch of -adapter aan op de eth0/PoE In poort van de EdgeRouter.

Toegang tot de EdgeOS-configuratie-interface

De EdgeOS^®-configuratie-interface is toegankelijk via DHCP of statische IP-adres toewijzing. Standaard is eth1 ingesteld als een DHCP-client, terwijl aan eth0 een statisch IP-adres van 192.168.1.1 is toegewezen. Om de EdgeRouter te configureren, gaat u naar de juiste sectie: DHCP of "Statisch IP-adres".

DHCP

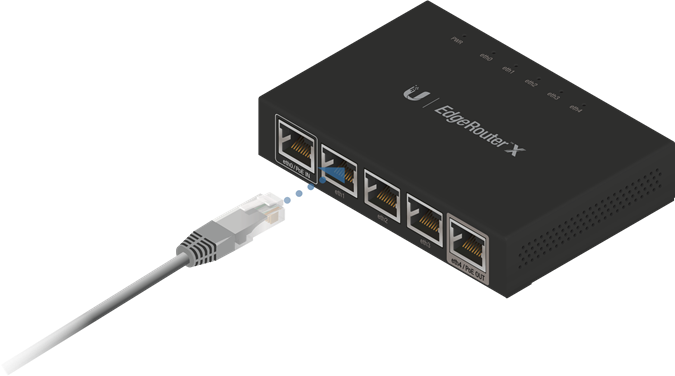

1. Sluit een Ethernet-kabel aan van eth1 op de EdgeRouter naar een LAN-segment met een bestaande DHCP-server.

2. Om het IP-adres van de EdgeRouter te controleren, gebruikt u een van de volgende methoden:
   • Stel de DHCP-server in om een specifiek IP-adres aan de EdgeRouter te verstrekken op basis van het MAC-adres (op het label).
   • Laat de EdgeRouter een IP-adres verkrijgen en controleer vervolgens de DHCP-server om te zien welk IP-adres is toegewezen.
3. Start uw webbrowser. Voer het juiste IP-adres in het adresveld in. Druk op enter (PC) of return (Mac).

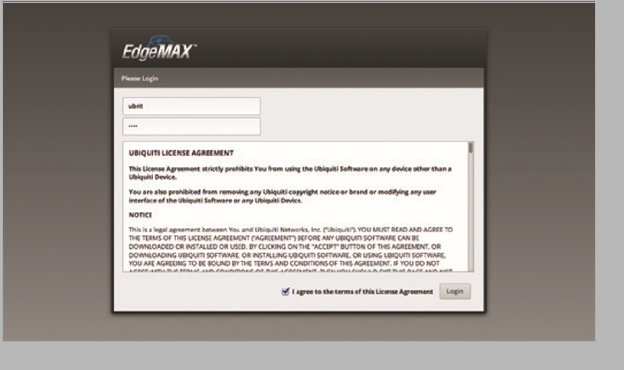

4. Het inlogscherm verschijnt. Voer ubnt in de velden Username (Gebruikersnaam) en Password (Wachtwoord) in. Lees de Ubiquiti License Agreement (Ubiquiti Licentieovereenkomst) en vink het vakje naast I agree to the terms of this License Agreement (Ik ga akkoord met de voorwaarden van deze licentieovereenkomst) aan om deze te accepteren. Klik op Login (Inloggen).

   De EdgeOS Configuration Interface (EdgeOS Configuratie-interface) verschijnt, waardoor u uw instellingen naar wens kunt aanpassen. Raadpleeg voor meer informatie de EdgeOS User Guide (EdgeOS Gebruikershandleiding), die beschikbaar is op www.ubnt.com/download/edgemax
   U kunt uw apparaat ook beheren met behulp van het Ubiquiti^® Network Management System (Netwerkbeheersysteem). Met UNMS™ kunt u uw apparaten configureren, bewaken, upgraden en back-uppen met behulp van één applicatie. Ga aan de slag op www.unms.com

Statisch IP-adres

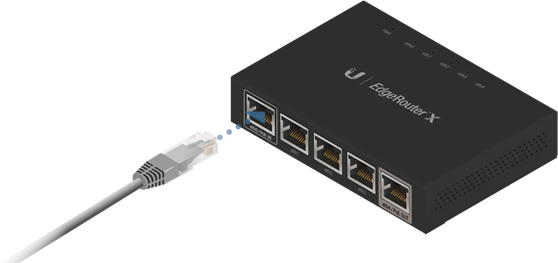

1. Sluit een Ethernet-kabel aan van de Ethernet-poort op uw computer naar de poort met het label eth0/PoE In op de EdgeRouter. Als u PoE gebruikt, sluit u uw computer aan op de PoE-switch of -adapter.

2. Configureer de Ethernet-adapter op uw hostsysteem met een statisch IP-adres in het 192.168.1.x subnet.
3. Start uw webbrowser. Typ https://192.168.1.1 in het adresveld en druk op enter (PC) of return (Mac).
4. Het inlogscherm verschijnt. Voer ubnt in de velden Username (Gebruikersnaam) en Password (Wachtwoord) in. Lees de Ubiquiti License Agreement (Ubiquiti Licentieovereenkomst) en vink het vakje naast I agree to the terms of this License Agreement (Ik ga akkoord met de voorwaarden van deze licentieovereenkomst) aan om deze te accepteren. Klik op Login (Inloggen).

   De EdgeOS Configuration Interface (EdgeOS Configuratie-interface) verschijnt, waardoor u uw instellingen naar wens kunt aanpassen. Raadpleeg voor meer informatie de EdgeOS User Guide (EdgeOS Gebruikershandleiding), die beschikbaar is op www.ubnt.com/download/edgemax
   U kunt uw apparaat ook beheren met behulp van het Ubiquiti Network Management System (Netwerkbeheersysteem). Met UNMS kunt u uw apparaten configureren, bewaken, upgraden en back-uppen met behulp van één applicatie. Ga aan de slag op www.unms.com

Specificaties

Veiligheidsmededelingen

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.

Het niet zorgen voor voldoende ventilatie kan brandgevaar veroorzaken. Houd minimaal 20 mm vrije ruimte naast de ventilatiegaten voor een adequate luchtstroom.

Om het risico op brand of elektrische schokken te verminderen, mag u dit product niet blootstellen aan regen of vocht.

Gebruik dit product niet op een locatie die onder water kan komen te staan.

Vermijd het gebruik van dit product tijdens een elektrische storm. Er kan een klein risico bestaan op een elektrische schok door bliksem.

Elektrische veiligheidsinformatie

1. Naleving is vereist met betrekking tot de spannings-, frequentie- en stroomvereisten die op het label van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die welke is gespecificeerd, kan leiden tot onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden nageleefd.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in deze apparatuur. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.
3. Deze apparatuur wordt geleverd met een afneembaar netsnoer met een geïntegreerde veiligheidsaardedraad die bedoeld is voor aansluiting op een geaard veiligheidsstopcontact.
   1. Vervang het netsnoer niet door een netsnoer dat niet van het meegeleverde goedgekeurde type is. Gebruik nooit een adapterstekker om verbinding te maken met een 2-draads stopcontact, omdat dit de continuïteit van de aardedraad tenietdoet.
   2. De apparatuur vereist het gebruik van de aardedraad als onderdeel van de veiligheidscertificering, wijziging of misbruik kan een schokgevaar opleveren dat kan leiden tot ernstig letsel of de dood.
   3. Neem contact op met een gekwalificeerde elektricien of de fabrikant als er vragen zijn over de installatie voordat u de apparatuur aansluit.
   4. Beschermende aarding wordt geleverd door de vermelde AC-adapter. De gebouwinstallatie moet zorgen voor een adequate kortsluitbeveiliging.
   5. Beschermende verbinding moet worden geïnstalleerd in overeenstemming met de lokale nationale bedradingsvoorschriften en -regels.

Beperkte garantie

www.ubnt.com/support/warranty/
De beperkte garantie vereist het gebruik van arbitrage om geschillen op individuele basis op te lossen en, waar van toepassing, arbitrage te specificeren in plaats van juryrechtspraak of collectieve vorderingen.

Naleving

FCC

Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken, en
2. Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse A, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke storing wanneer de apparatuur in een commerciële omgeving wordt gebruikt. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de handleiding, schadelijke storing veroorzaken aan radiocommunicatie. Het gebruik van deze apparatuur in een woonwijk zal waarschijnlijk schadelijke storing veroorzaken. In dat geval moet de gebruiker de storing op eigen kosten verhelpen.

ISED Canada

CAN ICES‑3(A)/NMB‑3(A)
Dit digitale apparaat van klasse A voldoet aan de Canadese CAN ICES‑003.

Australië en Nieuw-Zeeland

Dit is een product van klasse A. In een huiselijke omgeving kan dit product radiostoring veroorzaken. In dat geval kan van de gebruiker worden verlangd dat hij adequate maatregelen neemt.

CE-markering

CE-markering op dit product geeft aan dat het product voldoet aan alle richtlijnen die erop van toepassing zijn.

RoHS/WEEE-conformiteitsverklaring

De Europese Richtlijn 2012/19/EU schrijft voor dat de apparatuur met dit symbool op het product en/of de verpakking niet mag worden afgevoerd met ongesorteerd gemeentelijk afval. Het symbool geeft aan dat dit product gescheiden van het normale huishoudelijke afval moet worden afgevoerd. Het is uw verantwoordelijkheid om deze en andere elektrische en elektronische apparatuur af te voeren via aangewezen inzamelingsfaciliteiten die zijn aangesteld door de overheid of lokale autoriteiten. Correcte verwijdering en recycling helpen potentiële negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen. Neem voor meer gedetailleerde informatie over de verwijdering van uw oude apparatuur contact op met uw plaatselijke autoriteiten, de afvalverwerkingsdienst of de winkel waar u het product hebt gekocht.
