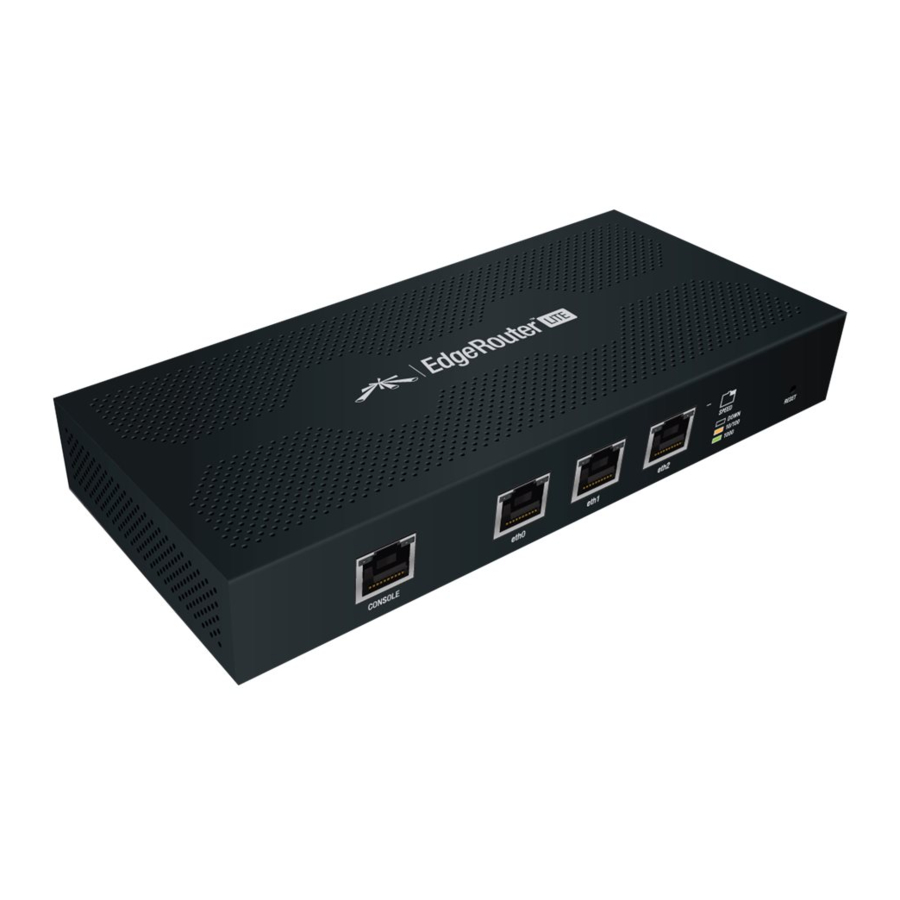

Ubiquiti EdgeRouter Lite, ERLite-3 Handleiding

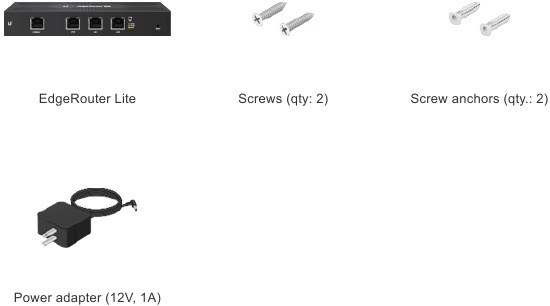

Inhoud van de verpakking

Installatievereisten

• Boormachine met een 6mm boor (voor wandmontage)
• Kruiskopschroevendraaier
• Voor binnentoepassingen gebruikt u categorie 5 (of hoger) UTP-bekabeling die is gecertificeerd voor gebruik binnenshuis.
• Voor buitentoepassingen moet afgeschermde bekabeling van categorie 5 (of hoger) worden gebruikt voor alle Ethernet-verbindingen en moet deze worden aangesloten op de AC-aarde van de voeding.
  We raden aan om uw netwerken te beschermen tegen schadelijke buitenomgevingen en elektrostatische ontlading met Ubiquiti's industriële Ethernet-afgeschermde kabel. Ga voor meer informatie naar: ui.com/toughcable

Let op: Hoewel de bekabeling buiten kan worden geleid, moet de EdgeRouter in een beschermende behuizing worden opgeslagen.

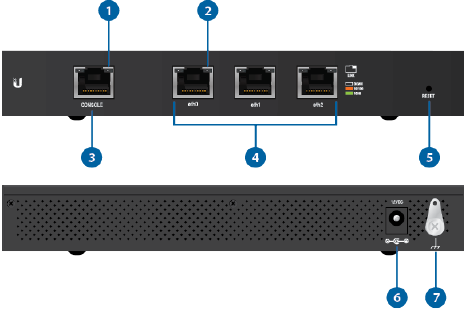

Hardwareoverzicht

1. Power-led
   • Groen - EdgeRouter aan
2. RJ45 Snelheid/Link/Activiteit-led (poorten eth0, eth2)
   • Uitgeschakeld - Niet verbonden
   • Oranje - Knipperen geeft activiteit aan
   • Groen
     • Link tot stand gebracht op 1000 Mbps
     • Knipperen geeft activiteit aan
3. Consolepoort
   • RJ45 seriële consolepoort voor command line interface (CLI)-beheer.
4. RJ45 (poorten eth0, eth2)
   • De RJ45-poorten ondersteunen 10/100/1000 Ethernet-verbindingen. Standaard is eth1 geconfigureerd als een DHCP-client, terwijl eth0 een statisch IP-adres 192.168.1.1 krijgt toegewezen.
5. Resetknop
   • Klik hier voor informatie over het terugzetten van de EdgePoint naar de fabrieksinstellingen
6. Stroompoort
   • Sluit de meegeleverde stroomadapter aan op de stroompoort.
7. Aardingspunt
   • Aardingspunt voor een optionele aardingsdraad.

Wandmontage

Stap 1

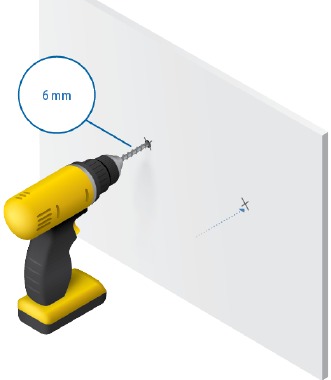

Stap 2

Stap 3

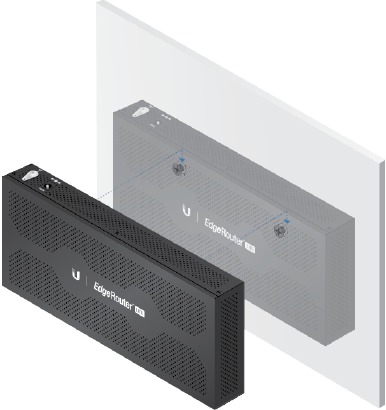

Stap 4

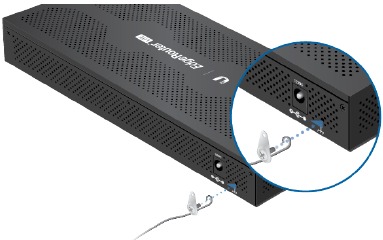

Aarding (aanbevolen)

De stroomadapter aardt het apparaat; u kunt echter een optionele ESD-aardingskabel toevoegen om de ESD-bescherming te verbeteren (aardingskabel niet inbegrepen).

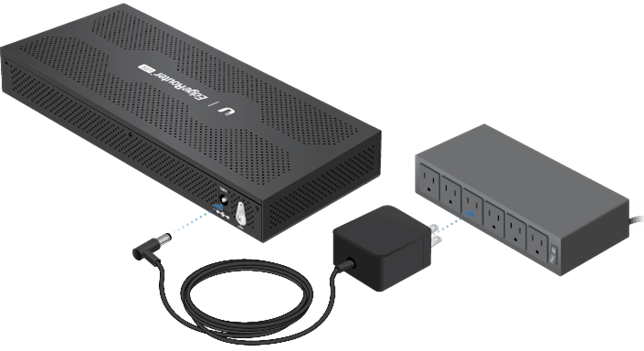

De voeding aansluiten

Toegang tot de EdgeOS-configuratie-interface

De EdgeOS®-configuratie-interface is toegankelijk via DHCP of statische IP-adres toewijzing. Standaard is eth1 geconfigureerd als een DHCP-client, terwijl eth0 een statisch IP-adres 192.168.1.1 krijgt toegewezen. Om de EdgeRouter te configureren, gaat u naar de juiste sectie: DHCP of "Statisch IP-adres" .

DHCP

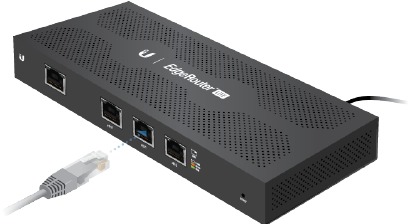

1. Sluit een Ethernet-kabel van eth1 op de EdgeRouter aan op een LAN-segment dat al een DHCP-server heeft.

2. Om het IP-adres van de EdgeRouter te controleren, gebruikt u een van de volgende methoden:
   • Configureer de DHCP-server om een specifiek IP-adres aan de EdgeRouter te geven op basis van het MAC-adres (op het label).
   • Laat de EdgeRouter een IP-adres verkrijgen en controleer vervolgens de DHCP-server om te zien welk IP-adres is toegewezen.
3. Start uw webbrowser. Voer het juiste IP-adres in het adresveld in. Druk op Enter (PC) of Return (Mac).
4. Voer ubnt in de gebruikersnaam- en wachtwoordvelden in. Lees de Ubiquiti-licentieovereenkomst en vink het vakje naast Ik ga akkoord met de voorwaarden van deze licentieovereenkomst aan om deze te accepteren. Klik op Login (Aanmelden).

De EdgeOS-instellingeninterface wordt geopend, zodat u uw instellingen naar wens kunt aanpassen. Voor meer informatie, zie de EdgeOS-gebruikershandleiding, beschikbaar op ui.com/download/edgemax

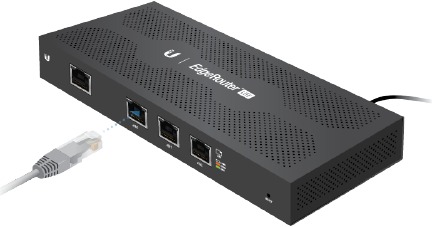

1. Sluit een Ethernet-kabel van de Ethernet-poort van de computer aan op de eth0-poort van de EdgeRouter.

2. Configureer de Ethernet-adapter op uw hostsysteem met een statisch IP-adres in het 192.168.1.x subnet.
3. Start uw webbrowser. Typ https://192.168.1.1 in de adresbalk. Druk op Enter (PC) of Return (Mac).

4. Voer ubnt in de gebruikersnaam- en wachtwoordvelden in. Lees de Ubiquiti-licentieovereenkomst en vink het vakje naast Ik ga akkoord met de voorwaarden van deze licentieovereenkomst aan om deze te accepteren. Klik op Login (Aanmelden).

De EdgeOS-instellingeninterface wordt geopend, zodat u uw instellingen naar wens kunt aanpassen. Voor meer informatie, zie de EdgeOS-gebruikershandleiding, beschikbaar op ui.com/download/edgemax

UISP-beheer

U kunt uw apparaat beheren met UISP, waarmee u uw apparaten kunt configureren, bewaken, updaten en back-uppen via één enkele applicatie. Ga om aan de slag te gaan naar uisp.ui.com

Specificaties

ERLite-3

Beperkte garantie

ui.com/support/warranty

Veiligheidsinstructies

1. Lees, volg en bewaar deze instructies.
2. Neem alle waarschuwingen in acht.
3. Gebruik alleen apparaten of accessoires die door de fabrikant zijn gespecificeerd.

Gebrek aan voldoende ventilatie kan leiden tot brandgevaar. Houd minimaal 20 mm afstand naast de ventilatiegaten aan voor voldoende ventilatie.

Om het risico op brand of elektrische schok te verminderen, mag u het product niet blootstellen aan regen of vocht.

Gebruik dit product niet op een locatie waar het in water kan worden ondergedompeld.

Vermijd het gebruik van dit product tijdens een onweersbui. Er bestaat een kleine kans op een elektrische schok door bliksem.

Elektrische veiligheidsinformatie

1. Het is verplicht om te voldoen aan de stroom-, frequentie- en spanningsvereisten die op het label van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die gespecificeerd kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden gerespecteerd.
2. Deze apparatuur bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Alleen een gekwalificeerde servicemonteur mag service verlenen.
3. Deze apparatuur wordt geleverd met een afneembaar netsnoer met een geïntegreerde veiligheidsaardedraad die is ontworpen om te worden aangesloten op een veiligheidsaardaansluiting.
   1. Vervang het netsnoer niet door een ander dan het goedgekeurde type. Gebruik nooit een adapterstekker om verbinding te maken met een tweepolig stopcontact, omdat dit de continuïteit van de aardingsdraad zal verstoren.
   2. De apparatuur vereist het gebruik van de aardingsdraad als onderdeel van de veiligheidscertificering. Modificatie of onjuist gebruik kan leiden tot een schokgevaar, wat kan leiden tot ernstig letsel of de dood.
   3. Neem bij twijfel over de installatie contact op met een gekwalificeerde elektricien of de fabrikant voordat u de apparatuur aansluit.
   4. De aangegeven AC-adapter biedt een veiligheidsaarding. Voor installatie in een gebouw moet adequate back-up kortsluitbeveiliging worden geboden.
   5. Er moet een beschermende verbinding worden geïnstalleerd in overeenstemming met de nationale bedradingsvoorschriften.

Referenties

• https://www.ui.com/accessories/toughcable/
• https://www.ui.com/download/edgemax
• UISP Portal
• Ubiquiti - Garantie

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
