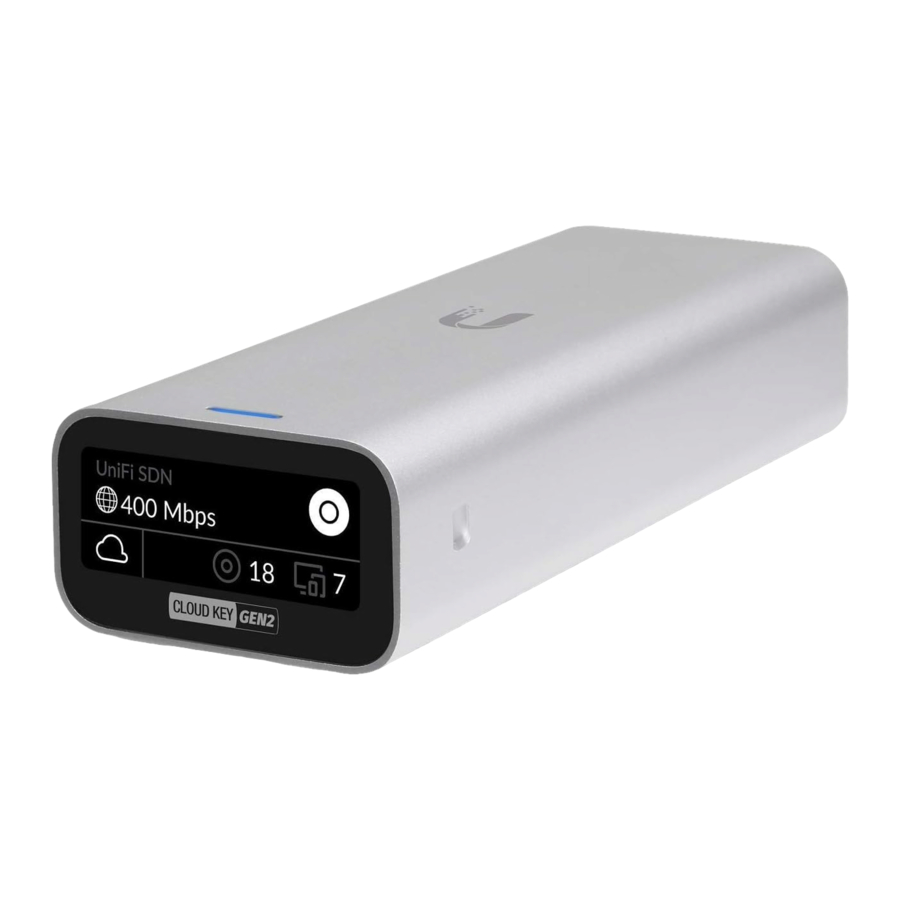

Ubiquiti UniFi Cloud Key Gen2, UCK-G2 handleiding

Systeemvereisten

• Mobiele app: nieuwste versie van de UniFi App (beschikbaar in de App Store ® en Google Play ® ™).


• Webbrowser: de nieuwste versie van de Google Chrome-browser (andere browsers hebben mogelijk beperkte functionaliteit).

Hardwarebeschrijving

LCD-scherm
	UniFi-netwerkcontrollernaam
	Huidig WAN-bandbreedtegebruik
	Netwerkcloudtoegangsstatus
	Aantal beheerde UniFi-accesspoints
	Aantal clientapparaten op het netwerk
Resetknop
De resetknop heeft twee functies: Reset: druk kort op de resetknop en laat deze los. Fabrieksinstellingen terugzetten: houd de resetknop langer dan vijf seconden ingedrukt, totdat de status-LED wit begint te knipperen.
Aan/uit-knop
Druk hierop om de Cloud Key Gen 2 in of uit te schakelen.
USB Type C-voedingspoort
Wordt gebruikt voor stroom als PoE niet beschikbaar is. Een USB-voedingsadapter die Quick Charge 2.0 of Quick Charge 3.0 ondersteunt, is vereist.
microSD-sleuf
Optionele sleuf voor externe back-up (microSD-kaart niet inbegrepen).
Ethernetpoort
Maakt verbinding met een gigabit-switchpoort op het LAN. Stroom kan worden geleverd door een 802.3af PoE-switch, zoals de UniFi PoE Switch.

LED
Wit	Het apparaat is klaar om te worden geconfigureerd
Knipperend wit	Het apparaat start op Het apparaat start of sluit af
Pulsing white	Firmware-update bezig
Blauw	Het apparaat is ingesteld en klaar
Knipperend blauw	De hoofdstroom is uitgevallen en het apparaat telt af. Als de stroom binnen 10 seconden wordt hersteld, keert het apparaat terug naar zijn vorige status. Als de stroom niet binnen 10 seconden wordt hersteld, wordt het apparaat veilig afgesloten.
Langzaam knipperend blauw	De client heeft via Bluetooth (BLE) verbinding gemaakt met het apparaat
Knipperend wit en blauw	Het apparaat bevindt zich in de herstelmodus. De LED doorloopt een patroon met intervallen van één seconde tussen uit, wit en blauw.
Uitsparing voor rackmontage
Zet de Cloud Key Gen2 vast in de uitbreidingssleuf van het optionele rackmontage-accessoire, model CKG2-RM (apart verkrijgbaar). Met de rackmontage-accessoires kunt u de Cloud Key Gen2 in een standaard 19"-rack installeren.
13-pins connector
Sluit de Cloud Key Gen2 aan op het optionele rackmontage-accessoire, model CKG2RM (apart verkrijgbaar). De CKG2-RM heeft een uitbreidingssleuf voor de Cloud Key Gen2 en hiermee kunt u deze in een standaard 19"-rack installeren.

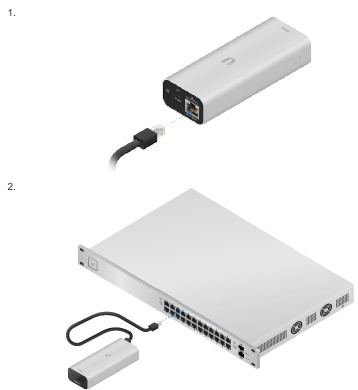

Hardware-installatie

De UniFi Cloud Key inschakelen

Gebruik een 802.3af-compatibele switch, zoals een UniFi PoE-switch of een USB-voeding (niet inbegrepen).

UniFi Switch

Optioneel accessoire voor rackmontage

4. Plaats de Cloud Key Gen2 in de uitbreidingssleuf zodra aan de volgende drie voorwaarden is voldaan:
   1. De 13-pins connector is naar boven gericht
   2. Het LCD-scherm is naar voren gericht
   3. Er is geen Ethernet-kabel aangesloten op de Cloud Key Gen2 Ethernet-poort

Om te voorkomen dat er een loop of ander ongunstig netwerkgedrag ontstaat, mag slechts één Ethernet-verbinding worden gebruikt. Gebruik niet tegelijkertijd de Ethernet-poort op de Cloud Key Gen2 en het rackmontage-accessoire.

Specificaties

Veiligheidsinstructies

1. Lees deze instructies, volg ze op en bewaar ze.
2. Neem alle waarschuwingen in acht.
3. Gebruik uitsluitend apparaten of accessoires die door de fabrikant zijn gespecificeerd.

Gebruik dit product niet op plaatsen waar het in water kan worden ondergedompeld.

Vermijd het gebruik van dit product tijdens onweer. Er bestaat een kleine kans op een elektrische schok door blikseminslag.

Elektrische veiligheidsinformatie

1. Het is verplicht om te voldoen aan de stroom-, frequentie- en spanningsvereisten die op het etiket van de fabrikant staan vermeld. Aansluiting op een andere stroombron dan die gespecificeerd kan leiden tot een onjuiste werking, schade aan de apparatuur of brandgevaar als de beperkingen niet worden gerespecteerd.
2. Deze apparatuur bevat geen onderdelen die door de gebruiker kunnen worden onderhouden. Onderhoud mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.

Beperkte garantie

ui.com/support/warranty
De beperkte garantie vereist het gebruik van arbitrage om geschillen per geval op te lossen en specificeert, waar van toepassing, arbitrage in plaats van juryrechtspraak of collectieve vorderingen.

Online bronnen

Referenties

• App Store - Apple
• Google Play
• Ubiquiti - Garantie

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
