EDIFIER R1280DBs Actieve Luidspreker Handleiding

Belangrijke veiligheidsinstructie

1. Lees de instructies zorgvuldig door. Bewaar deze op een veilige plaats voor toekomstig gebruik.
2. Gebruik alleen accessoires die zijn goedgekeurd door de fabrikant.
3. Installeer het instrument correct volgens de instructies in het gedeelte over apparaataansluitingen.
4. Het wordt aanbevolen om het product te gebruiken in een omgeving van 0-35 ℃.
5. Om het risico op brand en elektrische schokken te verminderen, mag u het product niet blootstellen aan regen of vocht.
6. Gebruik dit product niet in de buurt van water. Dompel het product niet onder in een vloeistof en stel het niet bloot aan druppels of spatten.
7. Installeer of gebruik dit product niet in de buurt van warmtebronnen (bijv. radiator, verwarming, fornuis of andere apparaten die warmte genereren).
8. Plaats geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het product; er mogen ook geen open vuren, zoals brandende kaarsen, op het product worden geplaatst.
9. Blokkeer geen ventilatieopeningen. Steek geen voorwerpen in ventilatieopeningen of sleuven. Dit kan brand of een elektrische schok veroorzaken.
10. Houd voldoende ruimte rondom het product om een goede ventilatie te garanderen (minimaal 5 cm wordt aanbevolen).
11. Forceer een stekker niet in de aansluiting. Controleer voor de aansluiting of er geen blokkering in de aansluiting zit en of de stekker overeenkomt met de aansluiting en in de juiste richting is geplaatst.
12. Houd de meegeleverde accessoires en onderdelen (zoals schroeven) uit de buurt van kinderen om te voorkomen dat ze per ongeluk worden ingeslikt.
13. Open of verwijder de behuizing niet zelf. Dit kan u blootstellen aan gevaarlijke spanning of andere gevaarlijke risico's. Ongeacht de oorzaak van de schade (zoals beschadigde draad of stekker, blootstelling aan vloeistofspatten of het vallen van een vreemd voorwerp, blootstelling aan regen of vocht, product dat niet werkt of is gevallen, enz.), moet de reparatie onmiddellijk worden uitgevoerd door een geautoriseerde serviceprofessional.
14. Voordat u het product met een droge doek reinigt, moet u het product altijd uitschakelen en eerst de stekker uit het stopcontact halen.
15. Gebruik nooit sterk zuur, alkali, benzine, alcohol of andere chemische oplosmiddelen om het productoppervlak te reinigen. Gebruik alleen een neutraal oplosmiddel of schoon water om te reinigen.

Overmatig luide muziek kan leiden tot gehoorverlies. Houd het volume binnen een veilig bereik.

Correcte verwijdering van dit product. Deze markering geeft aan dat dit product in de hele EU niet met ander huishoudelijk afval mag worden weggegooid. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, dient u het op verantwoorde wijze te recyclen om duurzaam hergebruik van materiaalbronnen te bevorderen. Gebruik de retour- en inzamelingssystemen om uw gebruikte apparaat terug te brengen of neem contact op met de winkel waar het product is gekocht. Zij kunnen dit product meenemen voor milieuvriendelijke recycling.

Gebruik alleen met de kar, standaard, driepoot, beugel of tafel die is gespecificeerd door de fabrikant of die samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van kar/apparaat om letsel door kantelen te voorkomen wanneer een kar wordt gebruikt.

Stroomwaarschuwing:

1. Plaats het product in de buurt van het stopcontact voor eenvoudig gebruik.
2. Controleer voor gebruik of de bedrijfsspanning overeenkomt met uw plaatselijke stroomvoorziening. De juiste bedrijfsspanning vindt u op het productplaatje.
3. Voor de veiligheid, haal de stekker uit het stopcontact tijdens onweer of wanneer het apparaat langere tijd niet wordt gebruikt.
4. Onder normale omstandigheden kan de voeding heet worden. Zorg voor een goede ventilatie in de ruimte en wees voorzichtig.
5. Veiligheidswaarschuwingen op de behuizing of de onderkant van het product of de stroomadapter.

Dit symbool waarschuwt de gebruiker voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing van het product die voldoende hoog kan zijn om een risico op elektrische schokken voor personen te vormen.

Dit symbool waarschuwt de gebruiker om de behuizing van het product niet te demonteren en dat er zich geen door de gebruiker te vervangen onderdelen binnenin bevinden. Breng het product naar een geautoriseerd servicecentrum voor reparatie.

Dit symbool geeft aan dat het product uitsluitend geschikt is voor gebruik binnenshuis.

Dit symbool geeft aan dat het product een KLASSE II of dubbel geïsoleerd elektrisch apparaat is zonder aardingsvereiste.

De NETSTEKKER wordt gebruikt als ontkoppelingsapparaat, het ontkoppelingsapparaat moet gemakkelijk bedienbaar blijven.

Voor draadloos product:

1. Draadloze producten kunnen kortegolfradiofrequenties genereren en de normale werking van andere elektronische apparaten of medische apparatuur verstoren.
2. Schakel het product uit wanneer dit niet is toegestaan. Gebruik het product niet in medische faciliteiten, in vliegtuigen, bij benzinestations, in de buurt van automatische poorten, automatische brandalarmen of andere geautomatiseerde apparaten.
3. Gebruik het product niet in de buurt van een pacemaker binnen een straal van 20 cm. De radiogolven kunnen de normale werking van de pacemaker of andere medische apparaten beïnvloeden.

Inhoud van de doos

Afstandsbediening

Passieve luidspreker

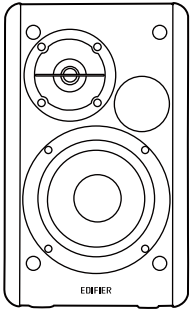

Actieve luidspreker

Luidsprekerkabel

RCA naar RCA audiokabel

3,5 mm-RCA audiokabel

Glasvezel audiokabel

Gebruikershandleiding

Opmerking: afbeeldingen zijn uitsluitend bedoeld ter illustratie en kunnen afwijken van het daadwerkelijke product.

Illustraties

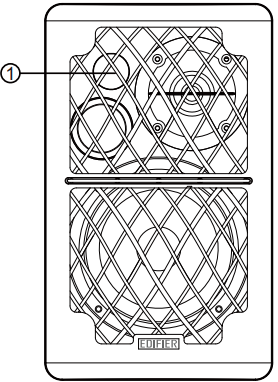

1. Infraroodontvanger/ingangsindicator
   Rood: optische/coaxiale modus
   Blauw: Bluetooth-modus
   Groen: line in 1/line in 2-modus

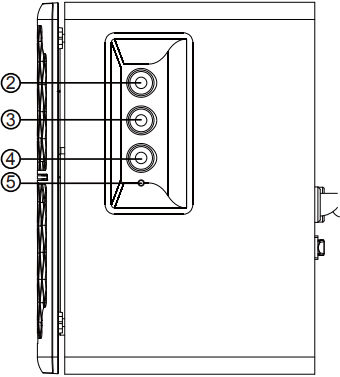

2. Treble-draaiknop (Hoge tonen)
3. Bass-draaiknop (Lage tonen)
4. Hoofdvolumeregelaar/ingangsselectie
   Drukken: schakelen tussen ingangsmodi (Line in 1→Line in 2→Optical→Coaxial→Bluetooth)
   Ingedrukt houden: in-/uitschakelen
   Ingedrukt houden: Bluetooth-verbinding verbreken in Bluetooth-modus
5. Stroomindicator

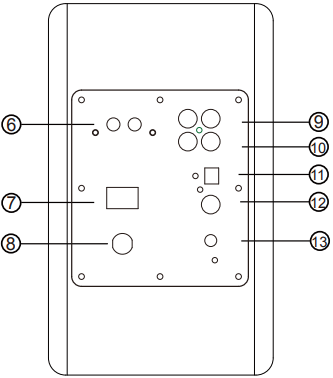

6. Aansluiten op passieve luidspreker
7. Aan/uit-schakelaar
8. Stroomkabel
9. Line in 1-ingang
10. Line in 2-ingang
11. Optische ingang
12. Coaxiale ingang
13. Aansluiten op externe subwoofer

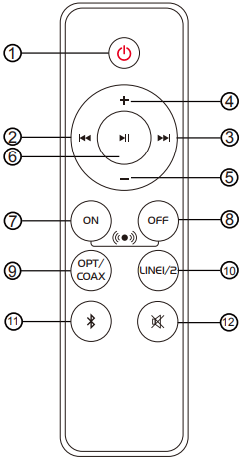

Afstandsbediening

1. In-/uitschakelen
2. Vorige nummer (Bluetooth-modus)
3. Volgende nummer (Bluetooth-modus)
4. Volume omhoog
5. Volume omlaag
6. Pauze/afspelen (Play/Pause) (Bluetooth-modus)
7. Geluidsvelduitbreiding ingeschakeld
8. Geluidsvelduitbreiding uitgeschakeld
9. Optische/coaxiale modus
10. Line in 1/line in 2-modus
11. Bluetooth-modus (ingedrukt houden om Bluetooth te verbreken)
12. Dempen (Mute)

Batterij plaatsen:

Raadpleeg de afbeelding om het batterijvak te openen, de CR2032-batterij te plaatsen en het vak te sluiten.

1. Slik de batterij niet in; gevaar voor chemische verbranding.
2. Het product bevat een knoopcelbatterij. Het inslikken van deze batterij kan leiden tot letsel of de dood. Plaats de nieuwe of oude batterij niet op een plaats waar kinderen erbij kunnen.
3. Gebruik het product niet als de batterijklep ontbreekt of niet gesloten is en houd de afstandsbediening buiten het bereik van kinderen.
4. Ga onmiddellijk naar het ziekenhuis als de batterij is ingeslikt.

Opmerking:

1. Plaats de afstandsbediening niet op warme en vochtige plaatsen.
2. Laad de batterijen niet op.
3. Verwijder de batterijen wanneer ze lange tijd niet worden gebruikt.
4. De batterij mag niet worden blootgesteld aan extreme hitte, zoals direct zonlicht, vuur en dergelijke.
5. Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.

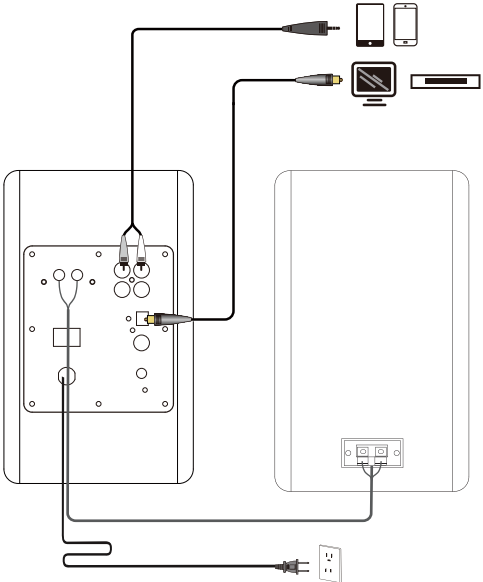

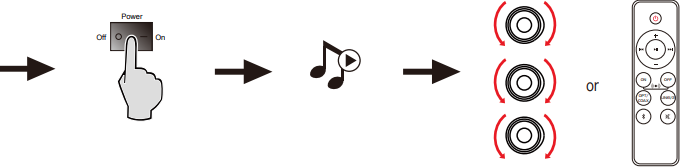

Aansluiting

De "Sub Out"-poort op het achterpaneel van de actieve luidspreker heeft een detectiefunctie. Wanneer de poort is verbonden met een externe subwoofer, wordt de eigen bas van de luidspreker verminderd en wordt de bas voornamelijk uitgevoerd via de aangesloten subwoofer.

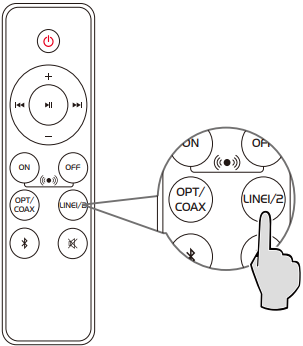

Line in-modus

OF

• Druk op de "volume/input"-draaiknop (volume/ingang) op het zijpaneel van de actieve luidspreker, of druk op de " LINE1/2 "-knop op de afstandsbediening om over te schakelen naar line in 1/line in 2-modus, het groene lampje knippert een of twee keer.
• Sluit de audiobron (mobiele telefoon, tablet, enz.) aan op de "Line In 1"/"Line In 2"-ingang (let op de kleurafstemming) op het achterpaneel van de actieve luidspreker met behulp van een audiokabel.
• Speel muziek af op het aangesloten apparaat en pas de instellingen aan naar een gewenst niveau.

Optische/coaxiale modus

OF

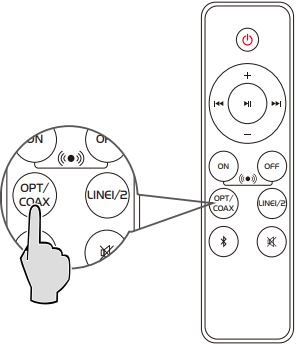

• Druk op de "volume/input"-draaiknop (volume/ingang) op het zijpaneel van de actieve luidspreker, of druk op de " OPT/COAX "-knop op de afstandsbediening om over te schakelen naar de optische/coaxiale modus, het rode lampje brandt.
• Sluit de audiobron (Blu-ray-speler, Set Top Box, enz.) aan op de "OPT"/"COAX"-ingang op het achterpaneel van de actieve luidspreker met behulp van een glasvezel audiokabel of een coaxiale audiokabel (niet meegeleverd).
• Speel muziek af op het aangesloten apparaat en pas de instellingen aan naar een gewenst niveau.

Opmerking: In de optische en coaxiale modus kan alleen een PCM-signaal met 44,1 KHz/48 KHz worden gedecodeerd.

Bluetooth-modus

OF

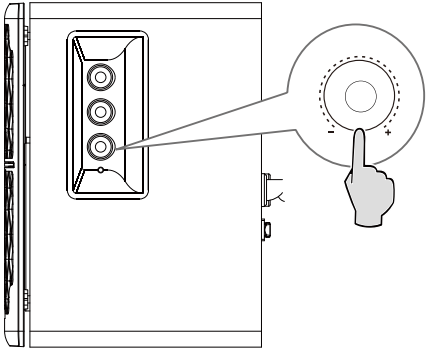

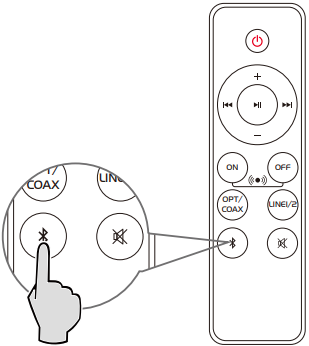

• Druk op de "volume/input"-draaiknop (volume/ingang) op het zijpaneel van de actieve luidspreker, of druk op de ""-knop op de afstandsbediening om over te schakelen naar de Bluetooth-modus, het blauwe lampje brandt.
• Stel uw Bluetooth-apparaat in om te zoeken naar "EDIFIER R1280DBs" en ermee te verbinden.
• De pincode voor de verbinding is "0000" indien nodig.

Opmerking:

• Om van alle Bluetooth-functies van dit product te kunnen genieten, moet u ervoor zorgen dat uw audiobronapparaat een A2DP-profiel (Advanced Audio Distribution Profile) en een AVRCP-profiel (Audio Video Remote Control Profile) heeft.
• Bluetooth-connectiviteit en -compatibiliteit kunnen verschillen tussen verschillende bronapparaten, afhankelijk van de softwareversies van bronapparaten.

Specificaties

Uitgangsvermogen: R/L: 21W+21W

Frequentiebereik: 51Hz-20KHz

Audio-ingangen: Line In 1, Line In 2, Optical, Coaxial, Bluetooth

Verklaring voor EU

Frequentieband: 2.402GHz ~ 2.480GHz

RF-uitgangsvermogen: ≤20 dBm (EIRP)

Er is geen gebruiksbeperking.

Probleemoplossing

Geen geluid

• Controleer of de luidspreker AAN (ON) staat.
• Probeer het volume hoger te zetten met de hoofdvolumeregelaar of de afstandsbediening.
• Zorg ervoor dat de audiokabels stevig zijn aangesloten en dat de ingang correct is ingesteld op de luidsprekers.
• Controleer of er een signaaluitgang is van de audiobron.

Kan geen verbinding maken via Bluetooth

• Zorg ervoor dat de luidspreker is overgeschakeld naar Bluetooth-ingang. Als het in andere audio-ingangsmodi staat, kan Bluetooth geen verbinding maken. Verbreek de verbinding met elk Bluetooth-apparaat door de ""-knop in de Bluetooth-modus ingedrukt te houden en probeer het opnieuw.
• Het effectieve Bluetooth-zendbereik is 10 meter; zorg ervoor dat de bediening binnen het bereik valt.
• Probeer een ander Bluetooth-apparaat voor de verbinding.

De R1280DBs schakelt niet in

• Controleer of de netstroom is aangesloten of dat het stopcontact is ingeschakeld.

Ruis uit de luidsprekers

• EDIFIER-luidsprekers produceren weinig ruis, terwijl de achtergrondruis van sommige audioapparaten te hoog is. Koppel de audiokabels los en zet het volume hoger, als er geen geluid te horen is op 1 meter afstand van de luidspreker, dan is er geen probleem met dit product.

Voor meer informatie over EDIFIER, ga naar www.edifier.com

Voor EDIFIER-garantievragen kunt u de relevante landpagina bezoeken op www.edifier.com en het gedeelte Garantievoorwaarden bekijken.

USA en Canada: service@edifier.ca

Zuid-Amerika: bezoek www.edifier.com (Engels) of www.edifierla.com (Spaans/Portugees) voor lokale contactinformatie.

Handleiding editie 1.1, januari 2021
IB-200-R1280D-09

@Edifierglobal

@Edifier_Global

@Edifier_Global

Model: EDF100011
FCC ID: Z9G-EDF116

Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong

Tel: +852 2522 6989
Fax: +852 2522 1989
www.edifier.com
© 2021 Edifier International Limited. Alle rechten voorbehouden.
Gedrukt in China

LET OP:

Voor de noodzaak van technische verbetering en systeemupgrade, kan de informatie hierin van tijd tot tijd worden gewijzigd zonder voorafgaande kennisgeving.

Producten van EDIFIER worden aangepast voor verschillende toepassingen. Afbeeldingen en illustraties in deze handleiding kunnen enigszins afwijken van het werkelijke product. Als er een verschil wordt gevonden, prevaleert het werkelijke product.
