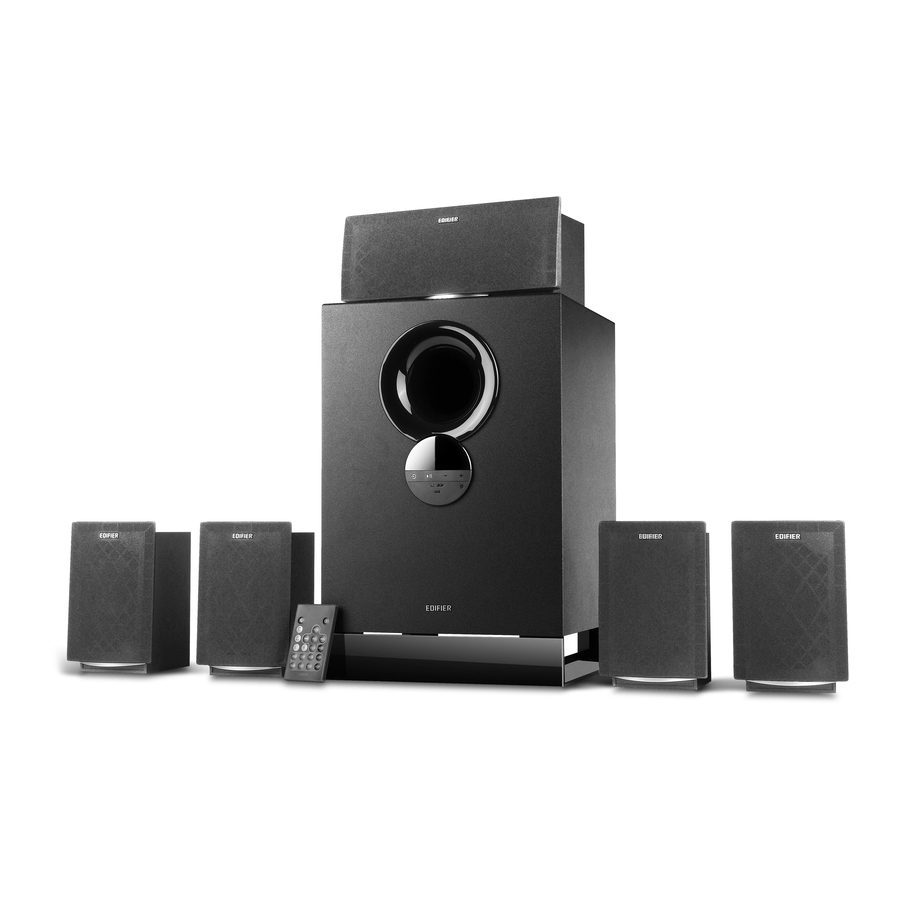

EDIFIER R501BT - Handleiding multimedialuidspreker

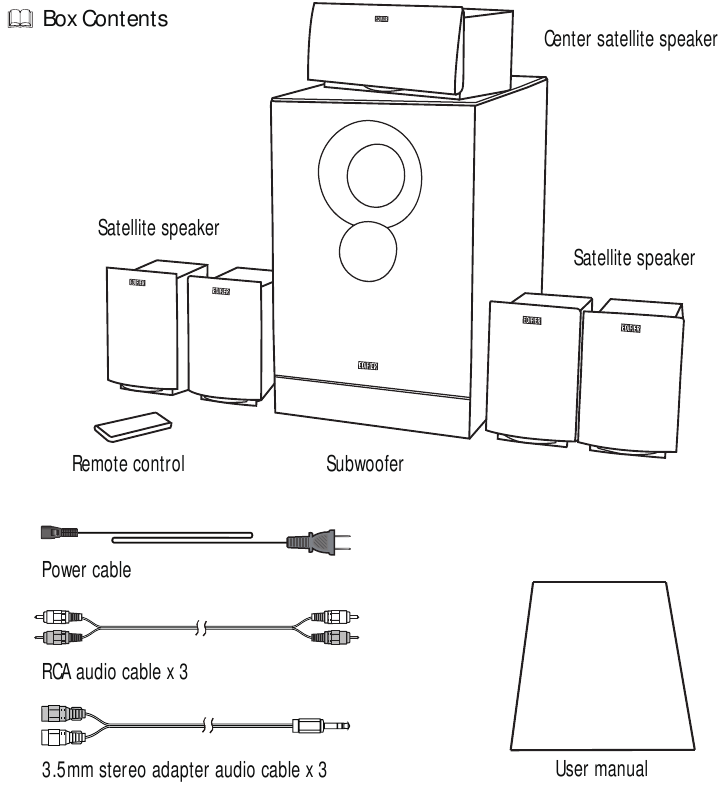

De doos uitpakken

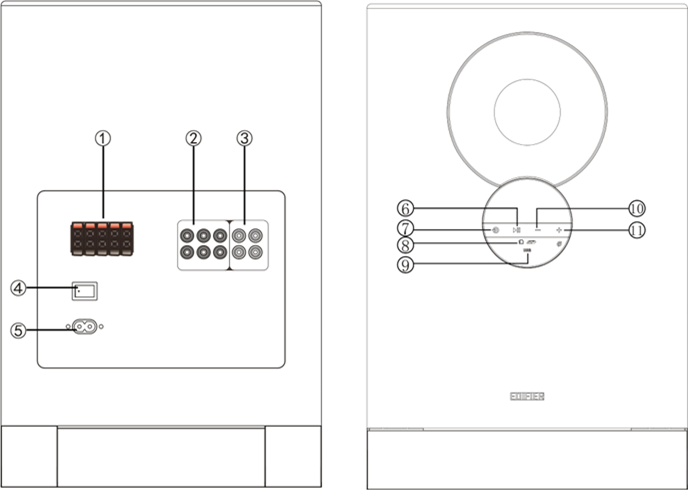

Illustratie

1. Aansluiting satellietluidspreker
2. 5.1CH (5.1-kanaalsingang)
3. AUX/PC-ingang
4. Aan/uit-schakelaar
5. Stroomkabel
6. Bluetooth/USB/SD-kaartmodus: afspelen/pauzeren
   5.1/AUX/PC-modus: dempen/dempen uit
7. Druk op: schakelaar audiobronnen Ingedrukt houden: inschakelen/stand-by
8. SD-kaartsleuf
9. USB-aansluiting
10. Volume omlaag
11. Volume omhoog

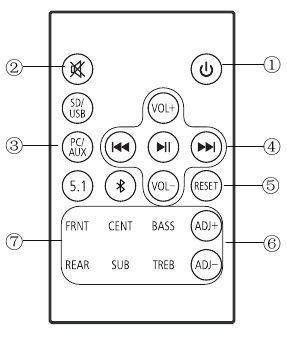

Illustratie afstandsbediening

Richt de afstandsbediening op het schermvenster op de subwoofer.
De optimale werkingsafstand is binnen 7 meter.
Wanneer het systeem opdrachten van de afstandsbediening ontvangt, geeft de waarde van het schermvenster een waarschuwing of knippert.

1. : Inschakelen/stand-by
2. : Dempen/dempen uit
3. Selectie audiobron: SD-kaart/USB/PC/AUX/5.1
   Druk op om over te schakelen naar de Bluetooth-modus (ingedrukt houden om Bluetooth te verbreken)
4. VOL+: Mastervolume omhoog
   VOL-: Mastervolume omlaag
   : Vorig/volgend nummer (Bluetooth/USB/SD-kaartmodus)
   : Afspelen/pauzeren (Bluetooth/USB/SD-kaartmodus)
5. RESET (ingedrukt houden om te herstellen naar fabrieksinstellingen)
6. ADJ+/ADJ-: Individueel volume omhoog/omlaag
7. FRNT: Kanaal linker en rechter satellietluidspreker vooraan
   REAR: Kanaal linker en rechter satellietluidspreker achteraan
   CENT: Kanaal centrale satellietluidspreker
   SUB: Subwooferkanaal
   BASS: Bas aanpassing
   TREB: Treble aanpassing

Installatie en vervanging van de batterij

Draai het batterijklepje op basis van de pijlrichting en verwijder het, plaats de CR2025-batterij correct in het batterijcompartiment en sluit het klepje.

1. De batterij niet inslikken; gevaar voor chemische verbranding.
2. Het product bevat een knoopcelbatterij. Het inslikken van deze batterij kan leiden tot letsel of de dood. Plaats de nieuwe of oude batterij niet op een plaats waar kinderen erbij kunnen.
3. Gebruik het product niet als het batterijklepje ontbreekt of niet gesloten is, en houd de afstandsbediening buiten het bereik van kinderen.
4. Ga onmiddellijk naar het ziekenhuis als de batterij is ingeslikt.

Opmerking:

1. Plaats de afstandsbediening niet op warme en vochtige plaatsen.
2. Laad de batterijen niet op.
3. Verwijder de batterijen wanneer ze lange tijd niet worden gebruikt.
4. De batterij mag niet worden blootgesteld aan overmatige hitte, zoals direct zonlicht, vuur en dergelijke.
5. Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type.

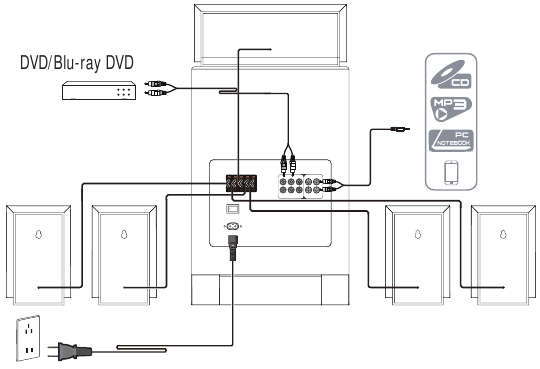

Aansluiting

Opmerking:

1. Let op de kleuren van de luidsprekeraansluitkabels; sluit de zwarte kabel aan op de rode draadklem en de witte & zwarte kabel op de zwarte draadklem.
2. Zorg ervoor dat de aan/uit-schakelaar op het achterpaneel van de subwoofer is uitgeschakeld voordat u deze aansluit.

Plaatsing satellietluidsprekers:



Om het optimale surround sound-effect te bereiken, wordt aanbevolen om het kamerontwerp te volgen om de luidsprekers te plaatsen zoals weergegeven in figuur A/B.

Operationele handleiding

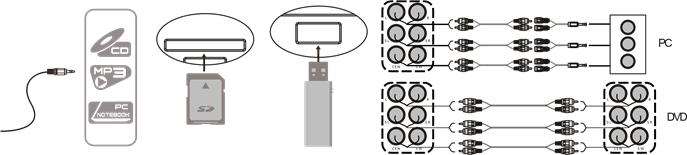

1. Aansluiten op audiobron.

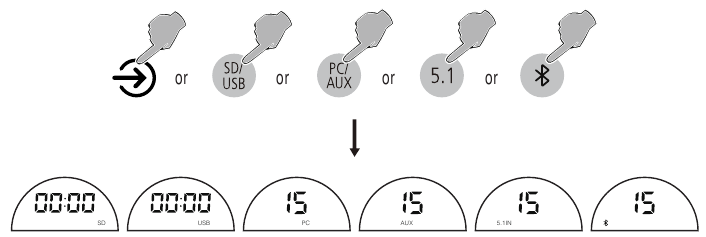

2. Selecteer audiobron.


Opmerking:

1. Het product heeft geen Dolby- en DTS-decoderingstechnologie; om 5.1 geluidseffecten te bereiken bij 5.1 geluidskanaalingang, moet u ervoor zorgen dat de front-endapparaten de decoderingsfunctie kunnen inschakelen;
2. Het afspelen van USB-flashdisks en SD-kaarten ondersteunt MP3- en WMA-bestanden; en de maximale capaciteit is 32 GB;
3. Alleen bij andere ingangen dan 5.1-interface-ingang heeft het product een virtueel 5.1 geluidseffect; als u 5.1 ingang kiest om stereo audiobron af te spelen, produceren de achterste surround- en centerluidsprekers geen geluid.

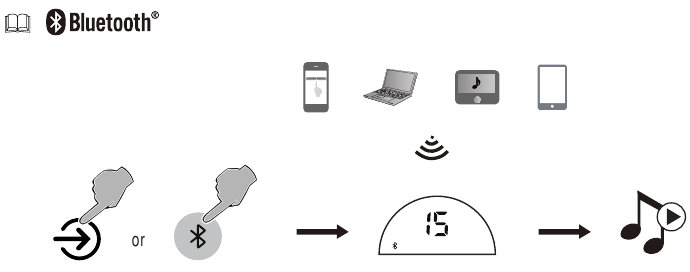

Bluetooth-ingang

1. Druk op de "" knop op de luidspreker of druk op de " " knop op de afstandsbediening om de Bluetooth-ingangsmodus te selecteren, het scherm toont "".
2. Stel uw Bluetooth-apparaat in om te zoeken naar "EDIFIER R501BT" en ermee te verbinden.
3. De pincode voor verbinding is "0000" indien nodig.
4. Om Bluetooth te verbreken, houdt u de "" knop op de afstandsbediening ingedrukt.

Opmerking:

1. Bluetooth-connectiviteit en -compatibiliteit kunnen verschillen tussen verschillende bronapparaten, afhankelijk van de softwareversies van bronapparaten.
2. Om van alle Bluetooth-functies van dit product te genieten, moet u ervoor zorgen dat uw mobiele apparaat het A2DP-profiel (Advanced Audio Distribution Profile) heeft.

Specificatie

Er is geen gebruiksbeperking.

Probleemoplossing

Voor meer informatie over EDIFIER gaat u naar www.edifier.com
Voor vragen over de garantie van Edifier gaat u naar de relevante landpagina op www.edifier.com en bekijkt u het gedeelte met de titel Garantievoorwaarden. VS en Canada: service@edifier.ca
Zuid-Amerika: Ga naar www.edifier.com (Engels) of www.edifierla.com (Spaans/Portugees) voor lokale contactgegevens.

@Edifierglobal

@Edifier_Global

@Edifier_Global

Model: EDF100030
Edifier International Limited
P.O. Box 6264
General Post Office
Hong Kong
Tel: + 852 2522 6989
Fax: + 852 2522 1989
www.edifier.com
© 2021 Edifier International Limited. Alle rechten voorbehouden. Gedrukt in China

KENNISGEVING:
Vanwege de behoefte aan technische verbetering en systeemupgrade kunnen de hierin opgenomen informatie van tijd tot tijd zonder voorafgaande kennisgeving worden gewijzigd.
Producten van EDIFIER worden aangepast voor verschillende toepassingen. Afbeeldingen en illustraties die in deze handleiding worden weergegeven, kunnen enigszins afwijken van het daadwerkelijke product. Als er een verschil wordt gevonden, prevaleert het daadwerkelijke product.
