Corsair iCUE ELITE LCD UPGRADE KIT Handleiding

INBEGREPEN HARDWARE

LCD Module

x1 USB Y-Splitter

x4 Bevestigingsschroeven

COMMANDER CORE UPDATE

1. Zorg ervoor dat je de firmware van je Elite Capellix hebt bijgewerkt VOORAF aan de installatie. Als de firmware niet wordt bijgewerkt, herkent Commander CORE de LCD Kit niet. De LCD geeft dan een algemene fout (!) error (fout) terug.
   Zorg ervoor dat je je hele PC uitschakelt voor de installatie. Dit product, de pomp en de Commander CORE zijn gevoelig voor hotplugging en ESD.

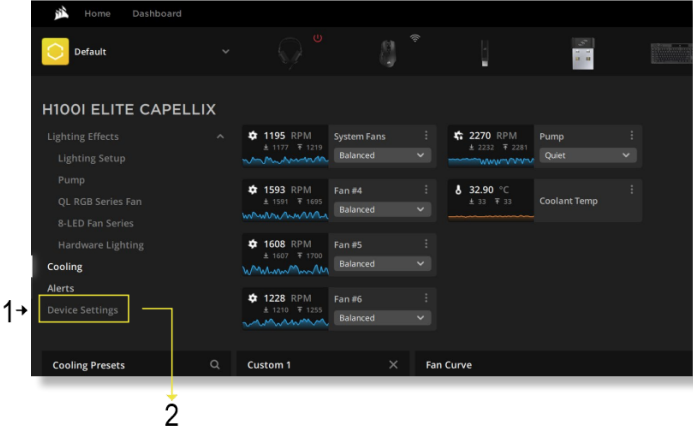

2. Klik in iCUE op je Commander CORE of ELITE CAPELLIX koeler en selecteer 'Device Settings' (Apparaatinstellingen).

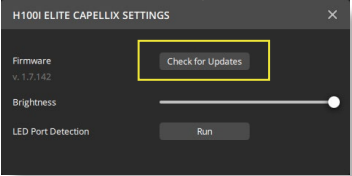

   Onder 'Device Settings' (Apparaatinstellingen) heb je de mogelijkheid om te controleren op firmware updates.


KOELER VOORBEREIDEN

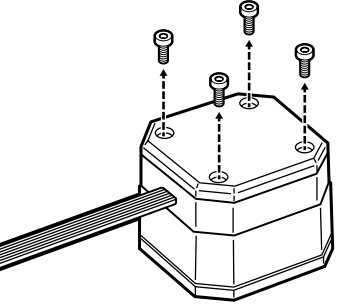

1.

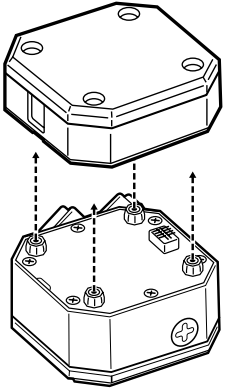

2.

3. INSTALLATIE BEVESTIGINGSSCHROEF

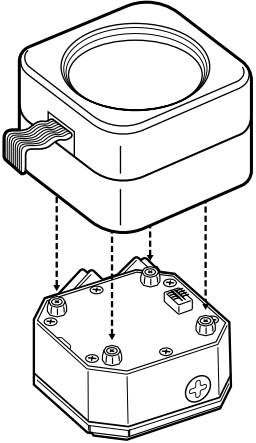

4. ELITE LCD MODULE INSTALLATIE

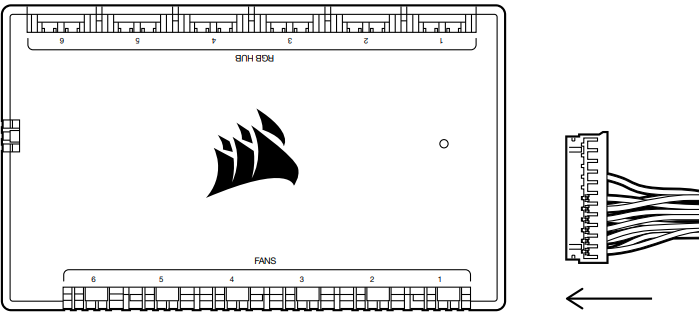

AANSLUITEN OP COMMANDER CORE

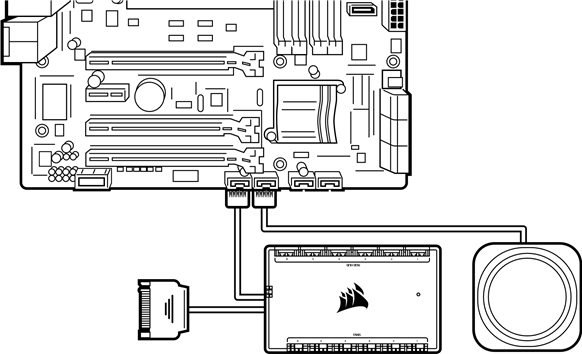

USB'S AANSLUITEN

Sluit Commander CORE en LCD Kit aan op 2x USB 2.0 Headers.

Gebruik de meegeleverde USB Y-Splitter om het aantal benodigde USB-poorten te reduceren van 2x naar 1x.
