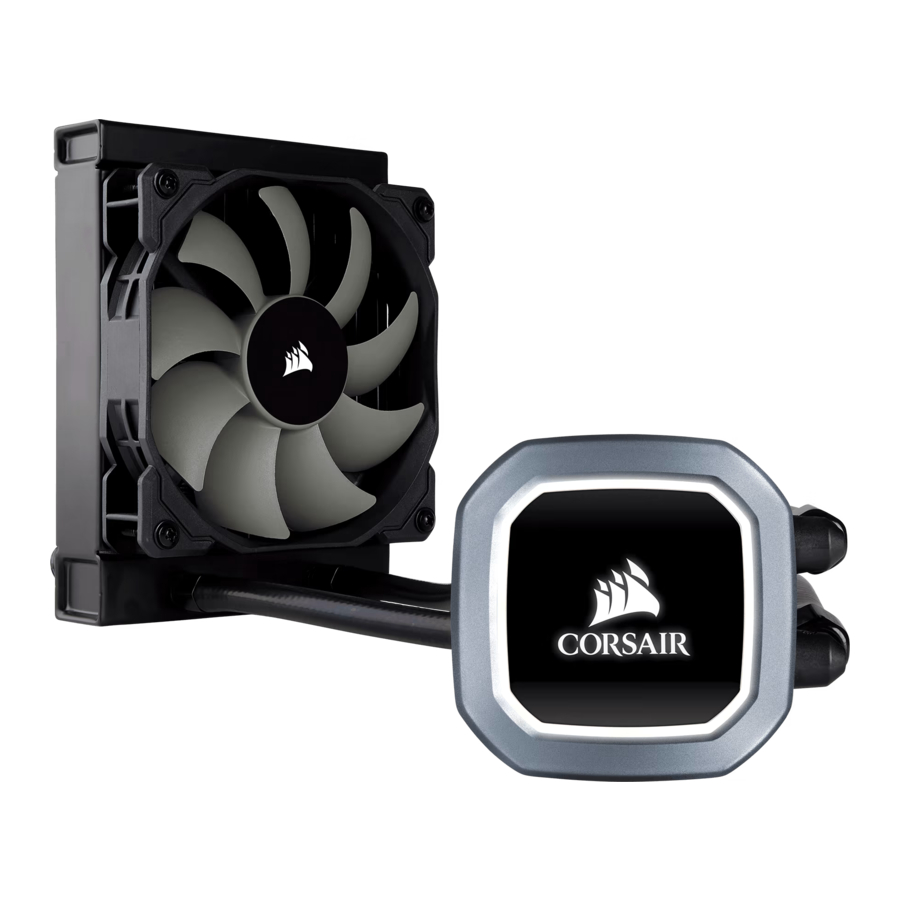

BELANGRIJKE INFORMATIE

Opmerking: de meeste nieuwere pc-behuizingen hebben een CPU-uitsparing voor toegang tot de onderkant van het moederbord. Als uw behuizing geen uitsparing heeft, moet u uw moederbord uit de behuizing verwijderen voordat u gaat installeren.

INTEL

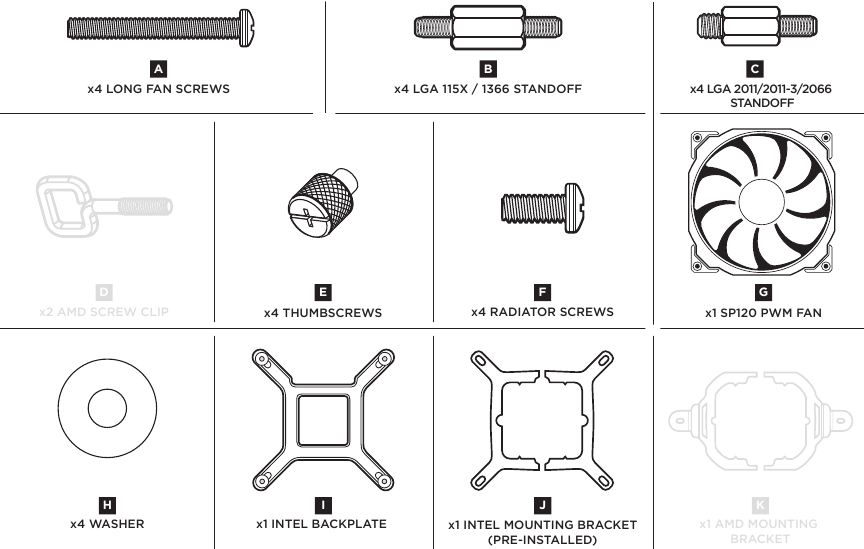

Meegeleverde hardware

Gemarkeerde onderdelen alleen voor Intel-installatie

Opmerking: de H60 wordt geleverd met een Intel-montagebeugel die vooraf op de pomp is geïnstalleerd voor een snelle installatie.

Intel-installatie

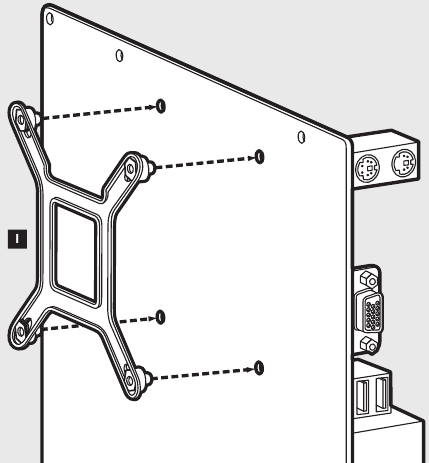

De Intel-achterplaat installeren
Opmerking: Intel LGA 2011 en LGA 2066 vereisen geen installatie van een achterplaat. Ga verder met stap 2.

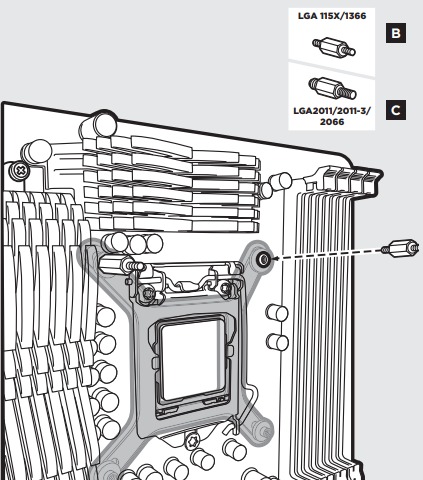

De Intel-afstandsschroeven installeren
- Bevestig de meegeleverde Intel-afstandsbussen.
- Gebruik (B) voor LGA 115X/1366, of (C) voor LGA 2011/2011-3/2066.
- Draai alle vier de schroeven vast totdat ze stevig vastzitten.

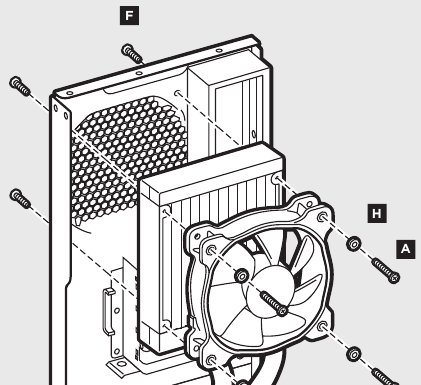

De ventilator en radiator installeren
Monteer de radiator en ventilator op de achterste 120 mm ventilatoropening van uw behuizing.
Opmerking: voor de beste koelprestaties raden we aan om de ventilator te monteren als een luchtinlaat voor uw pc-behuizing.

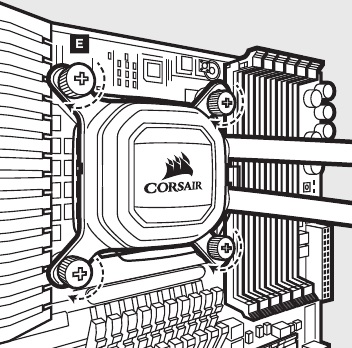

De pompeenheid installeren
- Lijn de beugel en pomp uit over de afstandsschroeven zoals weergegeven.
- Draai de duimschroeven vast totdat alle vier de hoeken stevig vastzitten.
Stroom aansluiten op de ventilator en pomp
- Sluit de stroomkabel van de pomp aan op een beschikbare SATA-stroomstekker (afbeelding 1).
- Sluit de tachokabel van de pomp aan op de CPU_FAN-header op uw moederbord (afbeelding 2).
- Sluit de tachokabel van de ventilator aan op een 4-pins header op uw moederbord (afbeelding 3).

AMD

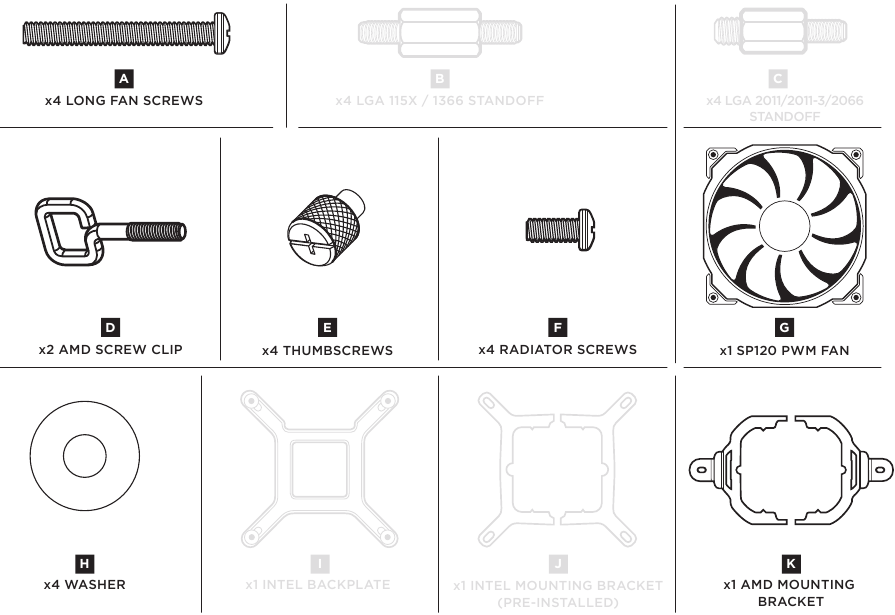

Meegeleverde hardware

Gemarkeerde onderdelen alleen voor AMD-installatie

AMD-installatie

De AMD-montagebeugel installeren
Opmerking: het is belangrijk dat de AMD-retentiebeugel aan alle zijden gelijkmatig is vastgemaakt voordat u gaat installeren.
- Verwijder de geïntegreerde Intel-montagebeugel (afbeelding 1).

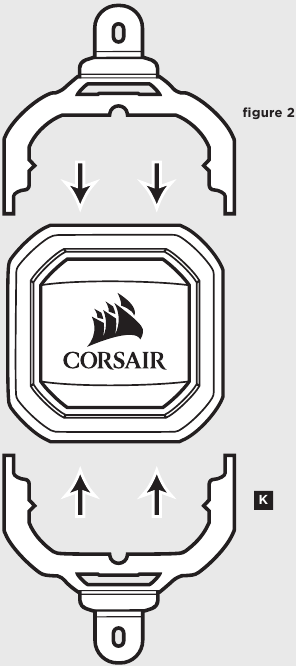

- Installeer de AMD-beugel door beide zijden in de sleuf op de pomp te duwen totdat deze vastzit (afbeelding 2).

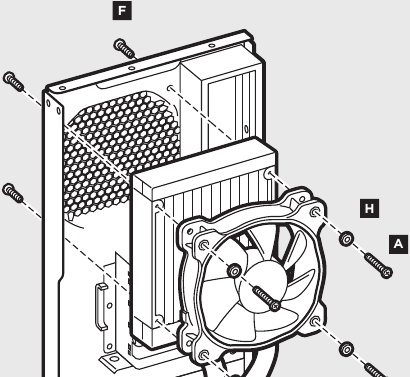

De ventilator en radiator installeren
Monteer de radiator en ventilator op de achterste 120 mm ventilatoropening van uw behuizing.
Opmerking: voor de beste koelprestaties raden we aan om de ventilator te monteren als een luchtinlaat voor uw pc-behuizing.

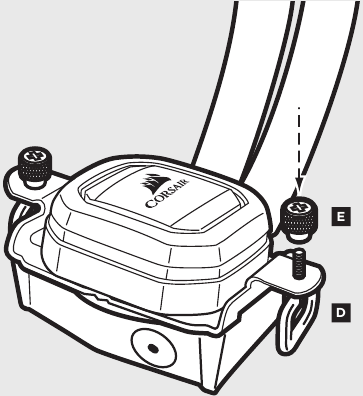

De montagebeugel voorbereiden
Plaats de AMD-schroefclips en zet ze vast met de schroeven zoals weergegeven. Draai de duimschroeven niet helemaal vast.

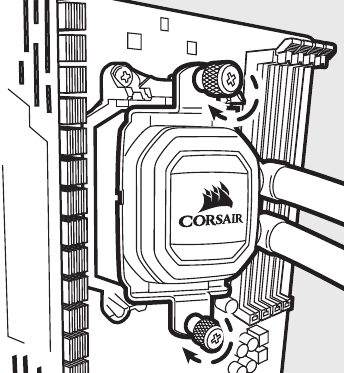

De pompeenheid installeren
Lijn de beugel uit met de Stock AMD-montageclips zoals weergegeven. Draai de duimschroeven vast totdat ze vastzitten.
Stroom aansluiten op de ventilator en pomp
- Sluit de stroomkabel van de pomp aan op een beschikbare SATA-stroomstekker (afbeelding 1).
- Sluit de tachokabel van de pomp aan op de CPU_FAN-header op uw moederbord (afbeelding 2).
- Sluit de tachokabel van de ventilator aan op een 4-pins header op uw moederbord (afbeelding 3).

FAQ

Hoe weet ik de richting van de luchtstroom van de ventilator?
Een pijl aan de zijkant van de ventilator geeft de richting van de luchtstroom aan.
Kan ik de vooraf aangebrachte koelpasta op de H60 hergebruiken voor een herinstallatie?
Voor herinstallatie van de H60-koeler moet u de vooraf aangebrachte koelpasta verwijderen en een aftermarket-pasta aanbrengen.
Waar kan ik extra radiatorschroeven kopen voor een push-pullconfiguratie?
Extra schroeven kunnen worden gekocht bij www.corsair.com

Bezoek: corsair.com om een gedetailleerde gebruikershandleiding te downloaden of om technische ondersteuning te verkrijgen.

WEB: corsair.com
TELEFOON: (888) 222-4346
ONDERSTEUNING: support.corsair.com
BLOG: corsair.com/blog
FORUM: forum.corsair.com
YOUTUBE: youtube.com/corsairhowto
