Speciale symbolen

Hieronder volgen voorbeelden van symbolen die op de UPS of accessoires worden gebruikt om u te waarschuwen voor belangrijke informatie:

GEVAARLIJKE SPANNING - Neem de waarschuwing in acht die is verbonden aan het symbool voor het risico op elektrische schokken.

Belangrijke instructies die altijd moeten worden opgevolgd.

Informatie, advies, hulp.

Lees de meegeleverde documentatie.

Koppel de stekker los.

Deze apparatuur mag alleen worden gebruikt in een droge binnenomgeving.

Bedrijfstemperatuurbereik.

Werkingsbereik van vochtigheid.

De UPS en de batterijen moeten op een geventileerde plaats worden bewaard.

Inleiding

We raden u aan de tijd te nemen om deze geavanceerde gebruikershandleiding en de meegeleverde documentatie te lezen, zodat u optimaal kunt profiteren van de vele functies van uw UPS (Uninterruptible Power System).

Lees voordat u uw Eaton 3S installeert de meegeleverde informatie en veiligheidsinstructies. Volg de instructies in de snelstartgids en raadpleeg indien nodig deze geavanceerde gebruikershandleiding.

Om het hele assortiment Eaton-producten te ontdekken, nodigen wij u uit om onze website te bezoeken op eaton.com of contact op te nemen met uw Eaton-vertegenwoordiger.

De Eaton 3S Uninterruptible Power System (UPS) is ontworpen voor computers en randapparatuur, NAS, televisies, internet gateways, enz... Het mag niet worden gebruikt om andere elektrische apparatuur (verlichting, verwarming, huishoudelijke apparaten, enz.) van stroom te voorzien. Het beschermt uw kritieke apparatuur tegen stroomproblemen zoals stroomuitval en stroomstoten.

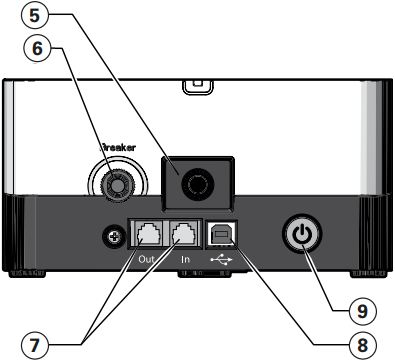

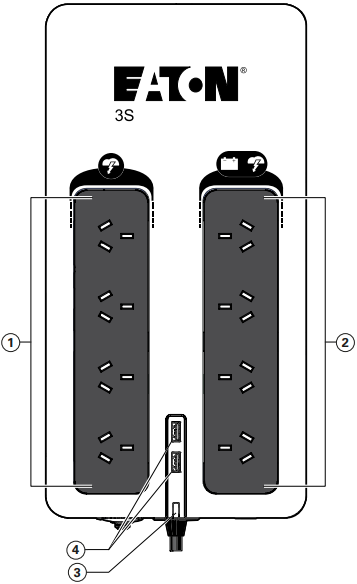

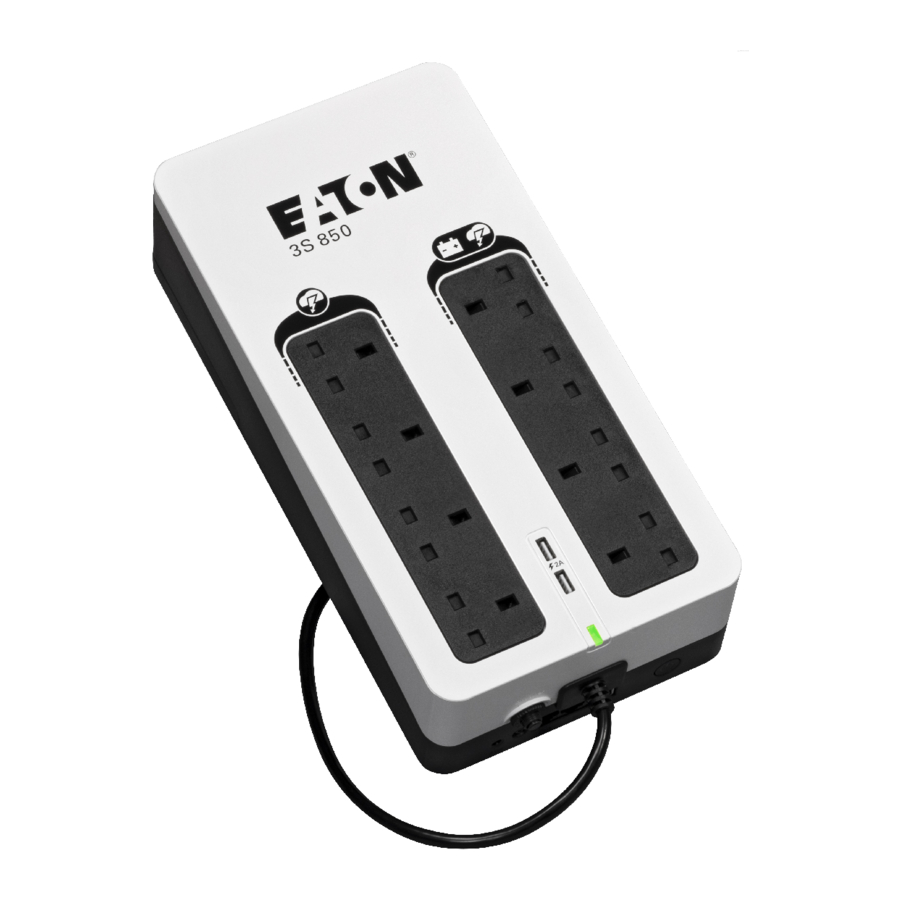

Presentatie

Beschermde stopcontacten
Back-up & beschermde stopcontacten
UPS-statusled
USB-oplaadpoort (optioneel)
Stroomkabel
Beschermingsschakelaar
Tel / xDSL-overspanningsbeveiliging (optioneel)
USB COM-poort
AAN/UIT-knop

Installatie

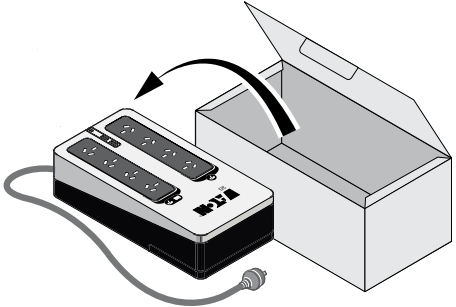

Inhoud van de verpakking

Eaton 3S UPS
Snelstart
Informatie en veiligheidsinstructie
USB-kabel

Aanbevolen posities

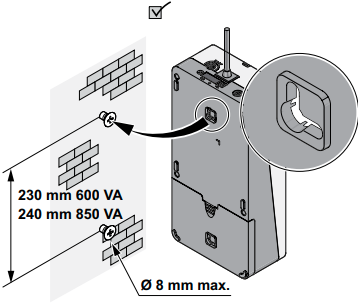

Eaton 3S kan aan de muur worden gemonteerd, horizontaal of verticaal worden geplaatst. De afstand tussen de schroeven is 230 mm voor 3S600-modellen en 240 mm voor 3S850-modellen.

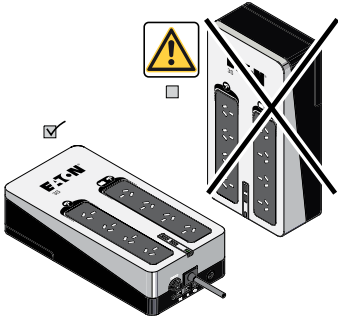

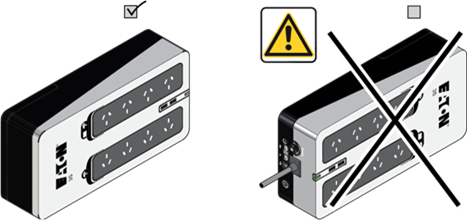

Plaats voor 3S600 het product niet op de zijkant, zoals hieronder wordt weergegeven.

Aansluiting

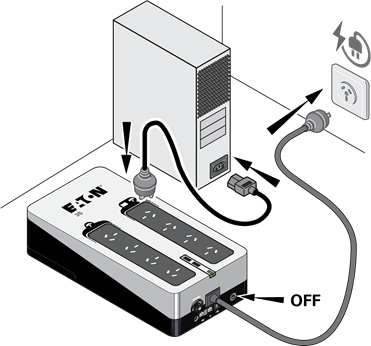

Stroomkabel

Sluit de UPS met behulp van de kabel aan op de netvoeding via een wandcontactdoos die is voorzien van een aardingsconnector.

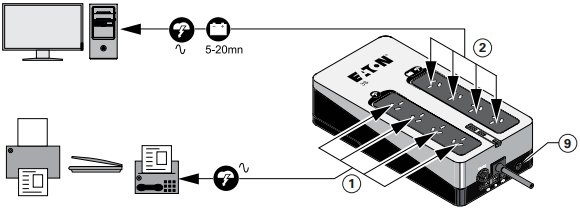

Beschermde stopcontacten / Back-up & beschermde stopcontacten

Sluit kritieke apparatuur (computer, monitor, modem, enz.) aan op de back-up & beschermde stopcontacten die batterijback-up en overspanningsbeveiliging bieden, en zorg ervoor dat u de nominale stroom die in ampère wordt aangegeven niet overschrijdt. Andere apparaten (printer, scanner, fax, enz.) kunnen worden aangesloten op de beschermde stopcontacten die alleen overspanningsbeveiliging bieden. De beschermde stopcontacten hebben geen batterijback-up in het geval van een stroomstoring. Apparatuur die op deze stopcontacten is aangesloten, wordt van stroom voorzien zodra de netstroomkabel is aangesloten. Deze worden niet beïnvloed door de AAN/UIT-knop .

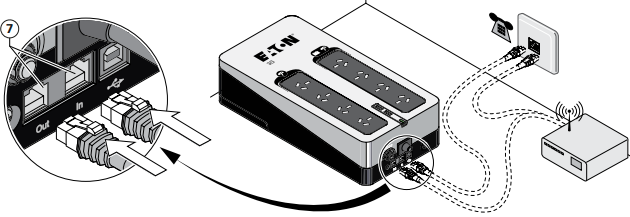

Tel / xDSL-overspanningsbeveiliging (optioneel)

Bescherm uw Tel / xDSL-lijn met behulp van een RJ11-kabel (niet meegeleverd) van de wandtelefoonstekker naar de Eaton 3S "In"-poort en sluit vervolgens uw apparaat aan op de Eaton 3S "Out"-poort .

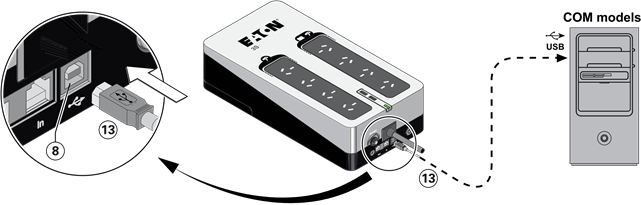

USB COM-poort

Sluit de UPS aan op de computer met behulp van de meegeleverde USB-kabel .

Verbeter uw aankoop door de configuratietoolsoftware te downloaden via de URL: http://powerquality.eaton.com/Australia/Support/Software-Drivers/default.asp?cx=22

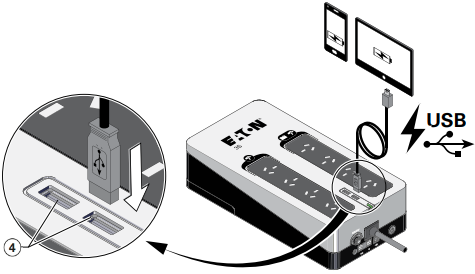

USB-oplaadpoort (optioneel)

Sluit uw apparaat aan op de USB-oplaadpoort (maximaal 2A).

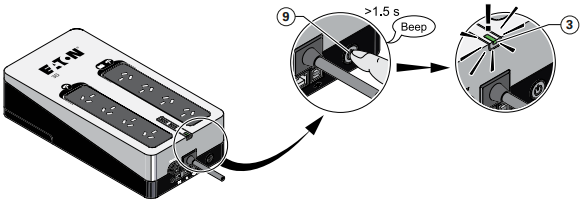

AAN/UIT-knop

Schakel de UPS in door de AAN/UIT-knop 1,5 seconde ingedrukt te houden.

Garantie registreren

Australia: http://powerquality.eaton.com/Australia/Product-Registration-Australia/?cx=22

New-Zealand: http://powerquality.eaton.com/New-Zealand/Product-Registration-NZ/?cx=6

Gebruik

Batterij opladen

De UPS laadt de batterij op zodra deze is aangesloten op het stopcontact, ongeacht of de AAN/UIT-knop is ingedrukt of niet. Bij het eerste gebruik levert de batterij pas na 8 uur opladen de maximale autonomie. Het wordt aanbevolen om de UPS permanent aangesloten te laten op de netvoeding om de best mogelijke autonomie te garanderen.

Netstroomstoring

Als de netstroom wordt onderbroken of uitvalt, blijft de UPS werken op batterijvoeding. De UPS-statusled knippert groen. In de normale modus piept het geluidsalarm om de vijf seconden en vervolgens om de twee seconden wanneer het einde van de batterijback-uptijd nadert.

Als de stroomstoring langer duurt dan de batterijback-uptijd, schakelt de UPS uit en start automatisch opnieuw op wanneer de stroom is hersteld. Na een volledige ontlading is 10 uur nodig om de batterij weer volledig op te laden.

Om batterijstroom te besparen, is het mogelijk om op de AAN/UIT-knop te drukken om de stroomtoevoer naar de apparaten die zijn aangesloten op de batterijback-upstopcontacten te onderbreken.

Beschermde stopcontacten

Alle beschermde stopcontacten bieden overspanningsbeveiliging, ongeacht de positie van de AAN/UIT-knop .

Apparatuuronderhoud

Voor een maximale levensduur van de batterij dient u de apparatuur op een omgevingstemperatuur van 25 °C (77 °F) te houden. De levensduur van de batterij wordt met 50% verkort voor elke tien graden boven 25 °C.

Als de UPS op enigerlei wijze moet worden vervoerd, controleer dan of de UPS is uitgeschakeld.

Batterij vervangen

Volg voor het vervangen van de batterij de Eaton-instructies op: http://powerquality.eaton.com/Australia/Products-services/Services/AU-batteries.asp?cx=22

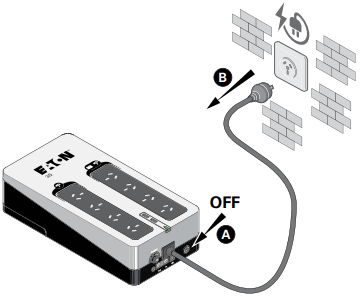

De volgende voorzorgsmaatregelen moeten worden genomen bij het werken aan batterijen:

schakel de UPS uit (AAN/UIT-knop ),
koppel de bron los voordat u de batterijaansluitingen aansluit of loskoppelt,
draag geen metalen voorwerpen, inclusief horloges en ringen,
leg geen gereedschap of metalen onderdelen bovenop batterijen,
het is absoluut noodzakelijk om hetzelfde batterijtype en -aantal te gebruiken.

Batterijen vormen een risico op elektrische schokken of brandwonden door een hoge kortsluitstroom. Neem de juiste voorzorgsmaatregelen in acht. Batterijen kunnen HOOGSPANNING en CORROSIEF, GIFTIGE en EXPLOSIEVE stoffen bevatten. Vanwege de batterij kunnen de uitgangscontactdozen hoogspanning voeren, zelfs als de netvoeding niet op de UPS is aangesloten. Gooi batterijen niet in vuur. Bij blootstelling aan vuur kunnen batterijen exploderen. Open of vermink de batterij(en) niet. Vrijgekomen elektrolyt is schadelijk voor de huid en ogen en kan extreem giftig zijn.

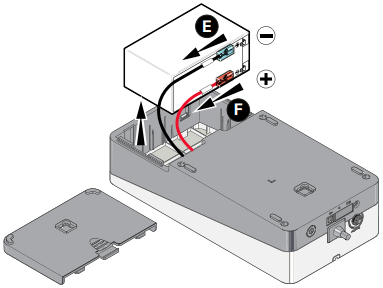

Batterij vervangen:

let er bij het aansluiten van de batterijen op dat u de polariteit + (rood) en - (zwart) niet verwisselt, omdat dit het apparaat zal vernielen.

Probleemoplossing

De Eaton 3S is ontworpen voor een duurzame, automatische werking en waarschuwt u wanneer er mogelijk een potentieel bedrijfsprobleem optreedt.

De volgende tabel beschrijft typische omstandigheden:

Probleem	Mogelijke oorzaak	Actie
De batterij-backupcontactdozen worden niet van stroom voorzien.	Aan/uit-knop is niet ingedrukt.	Druk 1,5 seconden op de aan/uit-knop en controleer of de led groen wordt.
De aangesloten apparaten worden niet van stroom voorzien wanneer de netspanning uitvalt.	De apparaten zijn niet aangesloten op de batterij-backupcontactdozen .	Sluit de apparaten aan op de batterij-backupcontactdozen .
De netspanning is beschikbaar, maar de UPS werkt op batterijvoeding.	De stroomonderbreker is geactiveerd door een overbelasting op de UPS-uitgang.	Koppel overtollige apparatuur los en reset de stroomonderbreker door op de bijbehorende knop te drukken.
De gefilterde contactdozen en worden niet van stroom voorzien.	Het stopcontact in de muur wordt niet van stroom voorzien. De stroomonderbreker is geactiveerd door een overbelasting op de UPS-uitgang.	Voedingsspanning via het stopcontact in de muur. Koppel overtollige apparatuur los en reset de stroomonderbreker door op de bijbehorende knop te drukken.
Groene led knippert elke seconde en het audioalarm piept elke 5 seconden.	De UPS werkt regelmatig op batterijvoeding omdat de wisselstroombron van slechte kwaliteit is.	Laat de elektrische installatie controleren door een professional of gebruik een ander stopcontact in de muur.
Groene led knippert elke seconde en het audioalarm piept elke seconde.	De batterij-backupcontactdozen van de UPS zijn overbelast.	Koppel overtollige apparatuur los die is aangesloten op de batterij-backupcontactdozen.
Rode led brandt en het audioalarm piept continu.	Er is een storing opgetreden op de UPS. De batterij-backupcontactdozen worden niet meer van stroom voorzien.	Neem contact op met de service en ondersteuning van Eaton.
De telefoonlijn is verstoord of de toegang tot het modem is niet mogelijk.	De overspanningsbeveiliging op de telefoonlijn wordt niet meer geboden.	Koppel de telefoonlijn los van het stopcontact in de muur. Neem contact op met de service en ondersteuning van Eaton.
De USB-communicatie mislukt.	De kabelverbinding kan defect zijn.	Sluit de USB-kabel opnieuw aan, als deze nog steeds niet beschikbaar is, neem dan contact op met de service en ondersteuning van Eaton.
De USB-oplaadpoorten worden niet van stroom voorzien.	De batterijspanning is te laag.	Laad de batterij op, als deze nog steeds niet beschikbaar is, neem dan contact op met de service en ondersteuning van Eaton.

Service en ondersteuning

Als u vragen of problemen heeft met de UPS, neem dan contact op met Eaton of uw lokale servicevertegenwoordiger in uw land/regio. Houd de volgende informatie bij de hand wanneer u belt voor service:

modelnummer,
serienummer,
datum van storing of probleem,
symptomen van storing of probleem,
retouradres en contactgegevens van de klant,
beschrijving van de installatie.

Specificaties en technische kenmerken

Eaton 3S	600	850
UPS-vermogen	600 VA / 360 W	850 VA / 510 W
Ingangsnetspanning	220 - 240 V~; Ph + N + PE
Ingangsspanningsbereik	192 - 276 V, instelbaar op 168 - 295 V
Ingangsfrequentie	50 / 60 Hz (46 - 65 Hz werkbereik)
Ingangsbeveiliging	10 A (thermische onderbreker)
Uitgangsspanning voor back-upaansluitingen	220 V / 230 V / 240 V ~
Uitgangsstroom voor back-upaansluitingen	2.5 A	3.6 A
Totale uitgangsstroom voor alle aansluitingen	Maximaal 9 A
Prestatieclassificatie	VFD SY 333
Batterij	12 V; 5 Ah	12 V; 9 Ah
Communicatie-interface	USB-poort (kabel meegeleverd)
USB-opladen	_	2 USB-poorten maximaal 2 A
Telefoon overspanningsbeveiliging	_	Uoc = 6 kV; Up < 1.5 kV; In = 3 kA
Overspanningsbeveiliging	Uoc = 6 kV; Up < 1.5 kV; In = 3 kA
Bedrijfstemperatuur	0 tot 40°C
Opslagtemperatuur	-25°C tot +55°C
Relatieve luchtvochtigheid tijdens bedrijf	Relatieve luchtvochtigheid tijdens bedrijf 0 tot 85%
Bedrijfshoogte	0 tot 3000 m
Naleving	IEC 62040-1; IEC 62040-2 C2; AS 62040-2 C2; IEC 62040-11
Conformiteit	CE / RCM
Garantie	2 jaar
Gewicht	3.2 kg	4.3 kg
Afmetingen	325 x 140 x 86 mm	335 x 170 x 86 mm

*Let op: de Eaton 3S is een AS 62040-2 cat C2 UPS-product. In een woonomgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk aanvullende maatregelen moet nemen. Uitgangskabels mogen niet langer zijn dan 10 m.

Verklarende woordenlijst

Back-uptijd	Tijd gedurende welke de belasting kan worden gevoed door de UPS die op batterijvoeding werkt.
UPS	Uninterruptible Power Supply (onderbrekingsvrije stroomvoorziening).
