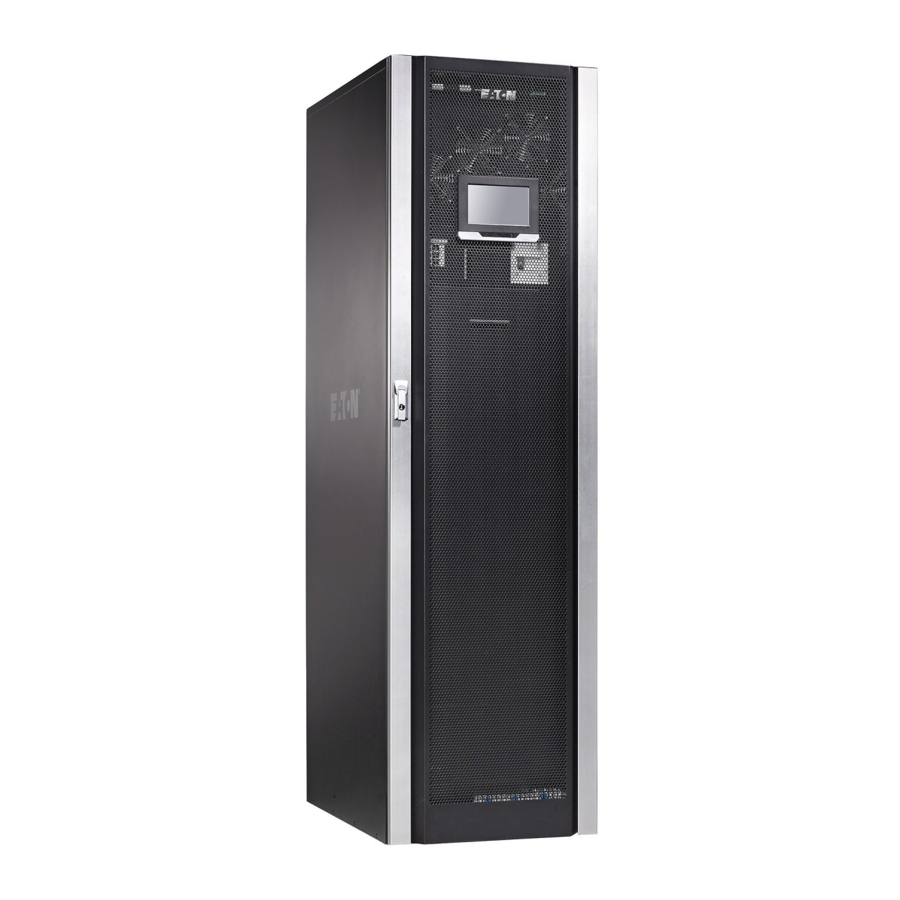

Eaton 93E, 93P, 93PM, 93E40KMBSB handleiding

Installatie

Het batterijsysteem biedt noodstroomvoorziening op korte termijn om de werking te beschermen tijdens brown-outs, black-outs en andere stroomonderbrekingen. Standaard zijn 93PM en 93E UPS'en geconfigureerd voor het gebruik van ventielgereguleerde loodzuuraccu's (VRLA). Zie de gebruikers- en installatiehandleiding van de UPS voor de batterijspecificatie. Indien er behoefte is aan het aansluiten van andere soorten batterijen of andere vormen van energieopslag, dient een gecertificeerde servicemonteur te worden geraadpleegd voordat met de installatie wordt begonnen.

Voor de 93PM en 93E productlijnen zijn er twee verschillende batterijkasten: een kleine en een grote batterijkast. De batterijblokconfiguratie in de gekozen batterijkast moet altijd overeenkomen met de UPS-vereiste. De gebruikte batterijconfiguratie moet tijdens de inbedrijfstelling of opstart in de UPS-instellingen worden ingevoerd. Raadpleeg de installatie- en bedieningshandleiding van de UPS voor de UPS-configuratie. De toegestane batterijblokconfiguraties voor 93PM en 93E UPS'en worden weergegeven in tabel 2-1.

Tabel 2-1. Batterijblokconfiguratie voor 93PM en 93E UPS'en.

Batterijstrings met een verschillend aantal batterijen en een verschillende spanning mogen niet parallel worden aangesloten.

Zorg ervoor dat 93PM 30-50kW UPS'en met interne batterijen altijd 36 batterijblokken per string gebruiken. Externe batterijstrings moeten ook 36 batterijblokken per string bevatten.

Interne voedingsbedrading van de batterijkast, voedingsbedrading van batterij naar UPS en besturingsbedrading voor integrale opstelling en bijpassende batterijkasten worden geleverd bij de kleine batterijkast. De grote batterijkast wordt alleen geleverd met interne voedingsbedrading van de batterijkast en besturingsbedrading.

Er zijn verschillende kabelingangen in de batterijkasten. De kasten kunnen op de volgende manieren worden bedraad:

• via het linkerzijpaneel
• via het rechterzijpaneel
• via de achterwand
• via het dak
• via de onderkant (alleen grote batterijkast)

De kabelingang naar de 93PM UPS bevindt zich altijd aan de achterkant of onderkant van de kast. In 30-150 kW UPS-modellen bevindt de ingang zich ook aan de onderkant van het rechterzijpaneel.

De kabelingang naar de 93E UPS bevindt zich aan de achterkant of onderkant van de UPS-kast. Voor de 80-120 kVA modellen bevindt de onderste kabelingang zich in het voorste gedeelte van de bodemplaat en voor de 160-200 kVA modellen bevindt de ingang zich in het achterste gedeelte van de bodemplaat.

OPMERKING
Installatie-instructies worden gegeven in 93PM UPS User's and Installation Guide Chapter UPS system power wiring preparation voor Eaton 93PM en in 93E UPS Installation & Operation Manual Chapter Installing UPS external battery cabinet and battery power wiring voor Eaton 93E.

Figuur 2-1: 93P/E batterijkast (kleine batterijkast)

Figuur 2-2: 93P/E batterijkast (grote batterijkast)

Een DC-geclassificeerde stroomonderbreker in elke kast biedt bescherming en service-isolatie.

De batterijkasten gebruiken convectiekoeling om de interne componenttemperatuur te regelen. Luchtinlaten bevinden zich aan de onderkant en in de grote batterijkast ook aan de voorkant van de kast en de uitlaten bevinden zich aan de achterkant van de kast. Er moet ruimte worden vrijgehouden aan de voor- en achterkant van elke kast voor een goede luchtcirculatie.

• Het systeem moet worden geïnstalleerd op een vlakke vloer die geschikt is voor computer- of elektronische apparatuur.
• Het systeem moet worden geïnstalleerd in een temperatuur- en vochtigheidsgeregelde binnenruimte die vrij is van geleidende verontreinigingen.

De installatie van de kleine batterijkast voorbereiden

OPMERKING
De batterijkast is zwaar. Als de uitpakinstructies niet nauwkeurig worden opgevolgd, kan de kast kantelen en ernstig letsel veroorzaken.

1. Als dit nog niet is gebeurd, gebruik dan een vorkheftruck of ander materiaalbehandelingsapparatuur om de kast naar de installatieruimte te verplaatsen, of zo dicht mogelijk daarbij, voordat u hem van de pallet haalt. Steek de vorkheftruck tussen de steunen aan de onderkant van de unit.
2. Open de verpakking, verwijder de voorste en achterste montagebeugels en bevestig de helling aan een voorkant van de pallet.
3. Schuif de batterijkast voorzichtig van de pallet. Nu is de batterijkast klaar om naast de UPS te worden geplaatst.

Opmerkingen over de installatielocatie met 93PM UPS:

• Beide zijden kunnen worden gebruikt voor het plaatsen van de batterijkast, maar voor een eenvoudigere service toegang tot de UPS heeft de rechterkant de voorkeur bij de 93PM 30-150 kW UPS en de linkerkant bij de 93PM 160-200 kW.
• De batterijkast moet zich aan de rechterkant van de 93PM 30-50 kW UPS-kast bevinden als de bedrading via de zijpanelen van de kast loopt. De 93PM 160-200 kW UPS maakt geen bedrading via het zijpaneel mogelijk.

Opmerkingen over de installatielocatie met 93E UPS:

• Beide zijden kunnen worden gebruikt voor het plaatsen van de batterijkast met de 93E UPS, maar de linkerkant heeft de voorkeur bij de 80-120 kVA UPS en de rechterkant heeft de voorkeur bij de 160-200 kVA UPS om gemakkelijker toegang te krijgen tot de batterijingangsaansluitingen via de onderste of de achteringang.

4. Open de batterijkast en zoek de externe voedingsbedrading die bij de kast is geleverd.
5. Kabels met enkele isolatie worden meegeleverd met de batterijkast. Deze kabels kunnen worden gebruikt voor interne bedrading, d.w.z. wanneer de UPS-kast en de batterijkast naast elkaar worden gemonteerd zonder opening ertussen en kabels rechtstreeks van kast naar kast worden geleid. Als een deel van de kabels buiten de kasten wordt geleid, moeten deze worden vervangen door dubbel geïsoleerde kabels of moet een aanvullende isolatie worden gebruikt bij de meegeleverde kabels.
6. Gebruik de kabelwartels en/of plastic doorvoerkragen dienovereenkomstig.

Zorg ervoor dat alle stroombronnen zijn losgekoppeld voordat u verder gaat.

7. Sluit de stroomkabels en signaaldraden aan op de UPS. Er zijn geen signaaldraden aangesloten op de 93E UPS.
8. Als er meerdere kasten moeten worden gebruikt, herhaal dan de stappen voor de rest van de kasten en zorg ervoor dat u de signaaldraadbundels in de volgende kast in serie schakelt. Signaaldraden worden in serie geschakeld door de meervoudige connector en de extra lengte van de kabels door te knippen en deze aan te sluiten op TB2-aansluitingen 5-8. Kijk naar figuur 2-6.

De installatie van de grote batterijkast voorbereiden

OPMERKING
De batterijkast is zwaar. Als de uitpakinstructies niet nauwkeurig worden opgevolgd, kan de kast kantelen en ernstig letsel veroorzaken.

1. Als dit nog niet is gebeurd, gebruik dan een vorkheftruck of ander materiaalbehandelingsapparatuur om de kast naar de installatieruimte te verplaatsen, of zo dicht mogelijk daarbij, voordat u hem van de pallet haalt. Steek de vorkheftruck tussen de steunen aan de onderkant van de unit.
2. Open de verpakking en verwijder de twee voorste montagebeugels aan de zijkant en de twee achterste montagebouten in de middelste voet.
3. Til de batterijkast voorzichtig van de pallet. Nu is de batterijkast klaar om naast de UPS te worden geplaatst.

Opmerkingen over de installatielocatie met 93PM UPS:

• Beide zijden kunnen worden gebruikt voor het plaatsen van de batterijkast, maar voor een eenvoudigere service toegang tot de UPS heeft de rechterkant de voorkeur bij de 93PM 30-150 kW UPS en de linkerkant bij de 93PM 160-200 kW.
• De batterijkast moet zich aan de rechterkant van de 93PM 30-50 kW UPS-kast bevinden als de bedrading via de zijpanelen van de kast loopt. De 93PM 160-200 kW UPS maakt geen bedrading via het zijpaneel mogelijk.

Opmerkingen over de installatielocatie met 93E UPS:

• Beide zijden kunnen worden gebruikt voor het plaatsen van de batterijkast met de 93E UPS, maar de linkerkant heeft de voorkeur bij de 80-120 kVA UPS en de rechterkant heeft de voorkeur bij de 160-200 kVA UPS om gemakkelijker toegang te krijgen tot de batterijingangsaansluitingen via de onderste of de achteringang.

4. Open de batterijkast en zoek de signaalbedrading die bij de kast is geleverd. De stroomkabel moet worden gemaakt volgens de installatie-eisen. De minimale doorsnede voor koperen kabel staat in de volgende tabel:

Tabel 2-2: Minimale doorsneden van kabels

5. Selecteer de kabelgeleiding uit de verschillende opties en leid de kabels naar de speciale connectoren in de UPS-kast. De aansluitingen bevinden zich onder de stroomonderbreker en zijn gemarkeerd met +, - en een aardingsaanduiding.
6. Gebruik de kabelwartels en/of plastic doorvoerkragen dienovereenkomstig.

Zorg ervoor dat alle stroombronnen zijn losgekoppeld voordat u verder gaat.

7. Sluit de stroomkabels en signaaldraden aan op de UPS. Er zijn geen signaaldraden aangesloten op de 93E UPS.

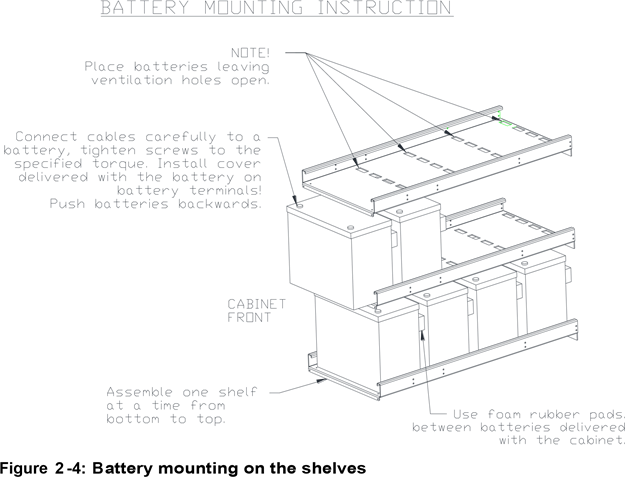

8. De installatie van de batterijen moet ter plaatse worden uitgevoerd door geautoriseerd en getraind servicepersoneel. De batterijen moeten volgens de volgende afbeelding op de planken worden geïnstalleerd. Zorg ervoor dat u een correcte bedradingsinstructie in de kast vindt en volg deze op.

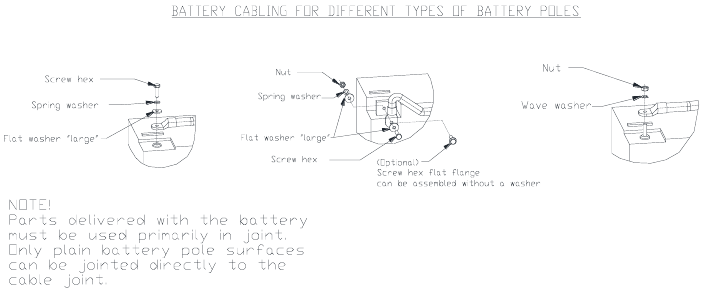

De kabelaansluiting op de batterijpolen moet als volgt worden uitgevoerd:

Figuur 2-5: Kabelaansluiting op batterijpolen

9. Als er meerdere kasten moeten worden gebruikt, herhaal dan de stappen voor de rest van de kasten en zorg er in het 93PM-systeem voor dat u de signaaldraadbundels in de volgende kast in serie schakelt. Het 93E-systeem gebruikt geen signaalbedrading. Signaaldraden worden in serie geschakeld door de meervoudige connector en de extra lengte van de kabels door te knippen en deze aan te sluiten op TB2-aansluitingen 5-8. Kijk naar figuur 2-6.

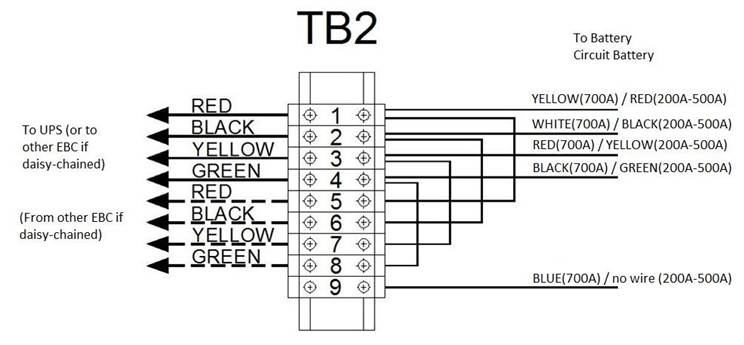

   Figuur 2-6: Signaalbedrading van grote en kleine batterijkast

Installatie met andere dan 93PM of 93E UPS

Andere UPS'en zijn mogelijk niet volledig compatibel met de 93P/E externe batterijkast. Controleer de UPS-handleiding voor de vereisten voor de externe batterijvoeding.

Onderhoud

De componenten in de kast zijn bevestigd aan een stevig metalen frame. Alle te repareren onderdelen en samenstellingen zijn geplaatst voor eenvoudige verwijdering, met zeer weinig demontage. Dit ontwerp stelt geautoriseerd servicepersoneel in staat om routineonderhoud en service snel uit te voeren. U moet periodieke prestatiecontroles van uw UPS-systeem inplannen om het goed te laten werken. Regelmatige routinecontroles van de werking en systeemparameters zorgen ervoor dat uw systeem jarenlang efficiënt en probleemloos functioneert.

Belangrijke veiligheidsinstructies

Onthoud dat uw UPS-systeem is ontworpen om stroom te leveren, ZELFS ALS HET IS LOSGEKOPPELD VAN DE NETSPANNING. Het inwendige van de UPS-module is onveilig totdat de gelijkstroombron is losgekoppeld en de elektrolytische condensatoren zijn ontladen. Nadat de netspanning en de gelijkstroom zijn losgekoppeld, moet geautoriseerd servicepersoneel minstens vijf minuten wachten tot de condensator is ontladen voordat ze intern toegang proberen te krijgen tot de UPS-module.

• Service en onderhoud mogen alleen worden uitgevoerd door gekwalificeerd servicepersoneel.
• DODELIJKE SPANNING AANWEZIG. Dit apparaat mag niet worden gebruikt met de kastdeuren open of beschermende panelen verwijderd. Ga niet uit van de elektrische staat van een kast in het UPS-systeem.

Aangezien elke batterijstring op zichzelf een energiebron is, maakt het openen van de vermogenschakelaar van de batterij de spanning in de batterijstring niet spanningsloos. PROBEER ZELF GEEN TOEGANG TE KRIJGEN TOT EEN INTERN GEBIED VAN DE BATTERIJSTRING. ER IS ALTIJD SPANNING AANWEZIG IN DE BATTERIJSTRING. Als u vermoedt dat een batterijstring service nodig heeft, neem dan contact op met uw servicevertegenwoordiger.

Als de string service nodig heeft, raadpleeg dan de bedieningshandleiding van de batterijfabrikant voor instructies over batterijonderhoud of neem contact op met uw servicevertegenwoordiger.

Neem deze voorzorgsmaatregelen in acht bij het werken aan of rond batterijen:

• Verwijder horloges, ringen of andere metalen voorwerpen.
• Gebruik gereedschap met geïsoleerde handgrepen.
• Draag rubberen handschoenen en laarzen.
• Leg geen gereedschap of metalen onderdelen bovenop batterijen of batterijkasten.
• Koppel de oplaadbron los voordat u terminals aansluit of loskoppelt.
• Stel vast of de batterij per ongeluk geaard is. Zo ja, verwijder dan de bron van de aarde. Contact met een deel van een geaarde batterij kan leiden tot een elektrische schok. De kans op een dergelijke schok wordt kleiner als dergelijke aardingen worden verwijderd tijdens de installatie en het onderhoud.
• Gebruik bij het vervangen van batterijen hetzelfde aantal gesloten loodzuurbatterijen.
• Een correcte verwijdering van batterijen is vereist. Raadpleeg uw lokale voorschriften voor verwijderingseisen.

Preventief onderhoud uitvoeren

De batterijkasten vereisen zeer weinig preventief onderhoud. Het UPS-systeem moet echter periodiek worden geïnspecteerd om te controleren of de eenheden normaal werken en of de batterijen in goede staat zijn

OPMERKING
Werkzaamheden aan een bekrachtigd circuit mogen alleen worden uitgevoerd door bevoegd personeel.

PERIODIEK onderhoud

Er moeten periodieke inspecties van de UPS worden uitgevoerd om te bepalen of componenten, bedrading en aansluitingen tekenen van oververhitting vertonen. Er moet bijzondere aandacht worden besteed aan boutverbindingen. Onderhoudsprocedures moeten specificeren dat de boutverbindingen opnieuw worden aangedraaid.

JAARLIJKS onderhoud

Jaarlijks preventief onderhoud mag alleen worden uitgevoerd door geautoriseerd servicepersoneel dat bekend is met het onderhoud en de service van het UPS-systeem. Neem contact op met uw servicevertegenwoordiger voor meer informatie over serviceaanbiedingen.

BATTERIJ onderhoud

Neem contact op met uw servicevertegenwoordiger voor batterijonderhoud. Batterijvervanging en -onderhoud mogen alleen worden uitgevoerd door geautoriseerd servicepersoneel.

Het recyclen van de gebruikte UPS of batterijen

Voordat u de UPS of de batterijkast schroot, moet het batterijpakket worden verwijderd. De plaatselijke vereisten moeten worden gevolgd bij het recyclen of weggooien van batterijen. Het verwijderen van batterijen is alleen toegestaan door geautoriseerd servicepersoneel vanwege de hoge energie en spanning.

Gooi afgedankte elektrische of elektronische apparatuur niet bij het huisvuil. Neem voor een correcte verwijdering contact op met uw plaatselijke inzamel-/recycling-/hergebruikcentrum of centrum voor gevaarlijk afval en volg de plaatselijke wetgeving.

Deze symbolen staan op een product

Figuur 3 -1: WEEE-symbool

Gebruik de juiste plaatselijke inzamelcentra die voldoen aan de plaatselijke wetgeving bij het verwerken van afval van elektrische en elektronische apparatuur.

GEVAARLIJKE MATERIALEN. Batterijen kunnen HOGE SPANNINGEN en BIJTENDE, GIFTIGE en BRANDBARE stoffen bevatten. Batterijen kunnen mensen verwonden of doden en apparatuur beschadigen als ze onjuist worden gebruikt. GOOI ongewenste batterijen of batterijmateriaal NIET weg in het openbare afvalverwerkingssysteem. Volg ALLE toepasselijke, lokale voorschriften voor de opslag, hantering en verwijdering van batterijen en batterijmaterialen.

Figuur 3 -2: Symbool voor het recyclen van batterijen

Onderhoudstraining

Neem voor meer informatie over trainingen en andere services contact op met uw Eaton-vertegenwoordiger.

Technische gegevens

Neem voor volledige technische specificaties contact op met uw Eaton-vertegenwoordiger. Vanwege voortdurende productverbeteringsprogramma's kunnen specificaties zonder voorafgaande kennisgeving worden gewijzigd.

Normen en voorschriften

Tabel 4 -1: Normen en voorschriften

Batterijspecificatie

Tabel 4 -2: Batterijspecificatie

Milieuspecificaties

Tabel 4 -3: Milieuspecificaties

Garantie
Op het product wordt een garantie gegeven tegen defecten in materialen en vakmanschap gedurende een periode van twaalf (12) maanden vanaf de oorspronkelijke aankoopdatum. Het plaatselijke kantoor of de distributeur kan een garantieperiode verlenen die afwijkt van de bovenstaande periode. Raadpleeg de plaatselijke aansprakelijkheidsvoorwaarden zoals gedefinieerd in het leveringscontract.

Installatiechecklist

• Alle verpakkingsmaterialen en bevestigingen zijn verwijderd uit elke kast.
• Elke kast in het UPS-systeem is op zijn installatielocatie geplaatst.
• Er is een kastaardings-/montagekit geïnstalleerd tussen alle kasten die aan elkaar zijn vastgeschroefd.
• Alle leidingen en kabels zijn correct naar de UPS en alle hulpkasten geleid.
• Alle stroomkabels hebben de juiste afmetingen en zijn correct afgesloten.
• Nulleiders zijn geïnstalleerd volgens de vereisten.
• Er is een aardgeleider correct geïnstalleerd.
• Batterijkabels zijn afgesloten en aangesloten op batterijconnectoren.
• De batterij shunt trip en het Aux-contactsignaal zijn aangesloten van de UPS naar de batterijkast. Opmerking: alleen 93PM
• De ruimteventilatie en airconditioningapparatuur zijn geïnstalleerd en werken correct.
• Het gebied rond het geïnstalleerde UPS-systeem is schoon en stofvrij. (Het wordt aanbevolen om de UPS te installeren op een vlakke vloer die geschikt is voor computer- of elektronische apparatuur.)
• Er is voldoende werkruimte rond de UPS en andere kasten.
• Er is voldoende verlichting aanwezig rond alle UPS-apparatuur.
• Er bevindt zich een 230 VAC-servicecontactdoos binnen 7,5 meter van de UPS-apparatuur.
• Alarmrelais en signaalingangen zijn correct aangesloten. (OPTIONEEL)
• Een externe batterijontkoppelingsregeling is op de installatielocatie gemonteerd en de bedrading is afgesloten in de UPS en batterijkast. (OPTIONEEL)
• Accessoires zijn op de installatielocaties gemonteerd en de bedrading is afgesloten in de UPS-kast. (OPTIONEEL)
• Opstart- en operationele controles worden uitgevoerd door een geautoriseerde Eaton Customer Service Engineer

Veiligheidsinstructies

Symbolen op de UPS en accessoires

Hieronder volgen voorbeelden van symbolen die op de UPS of accessoires worden gebruikt om u te waarschuwen voor belangrijke informatie:

RISICO OP ELEKTRISCHE SCHOK

• Geeft aan dat er een risico op elektrische schok aanwezig is en dat de bijbehorende waarschuwing in acht moet worden genomen.

RAADPLEEG DE GEBRUIKERSHANDLEIDING

• Raadpleeg de gebruikershandleiding voor aanvullende informatie, zoals belangrijke bedienings- en onderhoudsinstructies.

Conventies die in deze handleiding worden gebruikt

Deze handleiding gebruikt de volgende typeconventies:

• Vetgedrukte tekst markeert belangrijke concepten in discussies, sleuteltermen in procedures en menuopties, of vertegenwoordigt een commando of optie die u typt of invoert bij een prompt.
• Cursieve tekst markeert notities en nieuwe termen waar ze worden gedefinieerd.

OPMERKING
Informatie-opmerkingen vestigen de aandacht op belangrijke functies of instructies.

Algemeen

De batterijkast bevat componenten die hoge stromen en spanningen geleiden. De correct geïnstalleerde behuizing is geaard en heeft een IP21-classificatie tegen vreemde voorwerpen en is veilig te bedienen. Alleen gekwalificeerd personeel mag echter de batterijkast installeren en onderhouden.

Deze apparatuur bevat DODELIJKE SPANNINGEN. Alle reparaties en onderhoud mogen ALLEEN worden uitgevoerd door GEAUTORISEERD SERVICEPERSONEEL. Er bevinden zich GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN in de apparatuur.

• Om het risico op brand of elektrische schok te verminderen, installeert u deze batterijkast in een temperatuur- en vochtigheidsgereguleerde binnenomgeving, vrij van geleidende verontreinigingen. De omgevingstemperatuur mag niet hoger zijn dan 40 °C (104 °F). Niet gebruiken in de buurt van water of overmatige vochtigheid (maximaal 95%). Het systeem is niet bedoeld voor gebruik buitenshuis.
• Zorg ervoor dat alle stroombronnen zijn losgekoppeld voordat u de installatie of het onderhoud uitvoert. Stroom kan afkomstig zijn van meerdere bronnen.
• Zorg voor systeem aarding/PE-continuïteit bij het uitvoeren van installatie of service.
• Batterijen kunnen een risico vormen op elektrische schokken of brandwonden door hoge kortsluitstroom.
• GEVAAR VOOR ELEKTRISCHE ENERGIE. Probeer geen batterijbedrading of connectoren te veranderen. Pogingen om de bedrading te veranderen, kunnen letsel veroorzaken.
• Open of beschadig de batterijen niet. Vrijgekomen elektrolyt is schadelijk voor de huid en ogen. Het kan giftig zijn.
•
  de batterij kan bestaan uit meerdere parallelle strings, koppel alle strings los voor de installatie.

• Installatie of onderhoud moet worden uitgevoerd door gekwalificeerd servicepersoneel met kennis van batterijen en vereiste voorzorgsmaatregelen. Houd onbevoegd personeel uit de buurt van batterijen. Neem alle waarschuwingen, voorzorgsmaatregelen en opmerkingen in acht voordat u batterijen installeert of vervangt. KOPPEL de batterijen NIET LOS terwijl de UPS in de batterijmodus staat.
• Vervang batterijen door hetzelfde aantal en type batterijen als oorspronkelijk geïnstalleerd.
• Koppel de laadbron los voordat u terminals aansluit of loskoppelt.
• Stel vast of het batterijcircuit per ongeluk is geaard. Zo ja, verwijder dan de bron van de aarding. Contact met een deel van een geaarde batterij kan een risico op elektrische schokken veroorzaken. Een elektrische schok is minder waarschijnlijk als u de aardingsverbinding loskoppelt voordat u aan de batterijen werkt.
• Correcte verwijdering van batterijen is vereist. Raadpleeg de lokale voorschriften voor de verwijderingseisen.
• Gooi batterijen niet in vuur. Batterijen kunnen exploderen bij blootstelling aan vlammen.
• Houd de deur gesloten en de voorpanelen geïnstalleerd om een goede koelluchtstroom te garanderen en om personeel te beschermen tegen gevaarlijke spanningen in het apparaat.
• Installeer of gebruik het UPS-systeem niet in de buurt van gas- of elektrische warmtebronnen.
• De bedrijfsomgeving moet worden gehandhaafd binnen de parameters die in deze handleiding worden vermeld.
• Houd de omgeving opgeruimd, schoon en vrij van overtollig vocht.
• Neem alle GEVAAR-, VOORZICHTIGHEIDS- en WAARSCHUWINGSmeldingen in acht die aan de buitenkant van de apparatuur zijn aangebracht.

Doelgroep

De beoogde doelgroep van deze handleiding zijn mensen die de installatie plannen, de UPS installeren en gebruiken. Deze handleiding biedt richtlijnen voor het controleren van de levering, het installeren en het bedienen van de batterijkast.

Van de lezer wordt verwacht dat hij de basisprincipes van elektriciteit, bedrading, elektrische componenten en elektrische schematische symbolen kent. Deze handleiding is geschreven voor een wereldwijde lezer.

OPMERKING
Lees de handleiding voordat u het UPS-systeem bedient of eraan werkt.

Voorzorgsmaatregelen voor de gebruiker

De enige toegestane gebruikershandeling is:

• De batterijautomaat AAN of UIT zetten.

De gebruiker moet de voorzorgsmaatregelen volgen en alleen de beschreven handelingen uitvoeren. Elke afwijking van de instructies kan gevaarlijk zijn voor de gebruiker of leiden tot onbedoeld verlies van laadvermogen.

Het is de gebruiker niet toegestaan om schroeven te openen, met uitzondering van het transparante luik voor de batterijautomaat. Het niet herkennen van de elektrische gevaren kan dodelijk zijn.

Omgeving

De batterijkast moet worden geïnstalleerd en bediend volgens de aanbevelingen in deze handleiding.

Zorg voor voldoende ventilatie. Zorg ervoor dat er geen ontvlambare gassen aanwezig zijn. Een overmatige hoeveelheid stof in de bedrijfsomgeving van de batterijkast kan schade veroorzaken of tot storingen leiden. De batterijkast moet altijd worden beschermd tegen het weer en de zon. Om de levensduur van de batterij te maximaliseren, wordt een bedrijfstemperatuurbereik van +20 tot +25 °C aanbevolen.

Waterstof- en zuurstofgassen worden tijdens het laden, druppelladen, zware ontlading en overladen door batterijen in de omringende atmosfeer uitgestoten. Er kan een explosief gasmengsel ontstaan als de waterstofconcentratie meer dan 4% in volume in lucht bedraagt. De benodigde luchtstroomsnelheid voor de ventilatie van de locatie van de batterijkast moet worden gegarandeerd.

Voor meer informatie

Richt alle vragen over de UPS en batterijkast aan het plaatselijke kantoor of de agent die door de fabrikant is geautoriseerd. Vermeld het onderdeelnummer en het serienummer van de apparatuur.

Bel uw lokale servicevertegenwoordiger als u hulp nodig heeft met een van de volgende zaken:

• Het plannen van de eerste opstart,
• Regionale locaties en telefoonnummer,
• Een vraag over een van de informatie in deze handleiding of
• Een vraag die deze handleiding niet beantwoordt.
