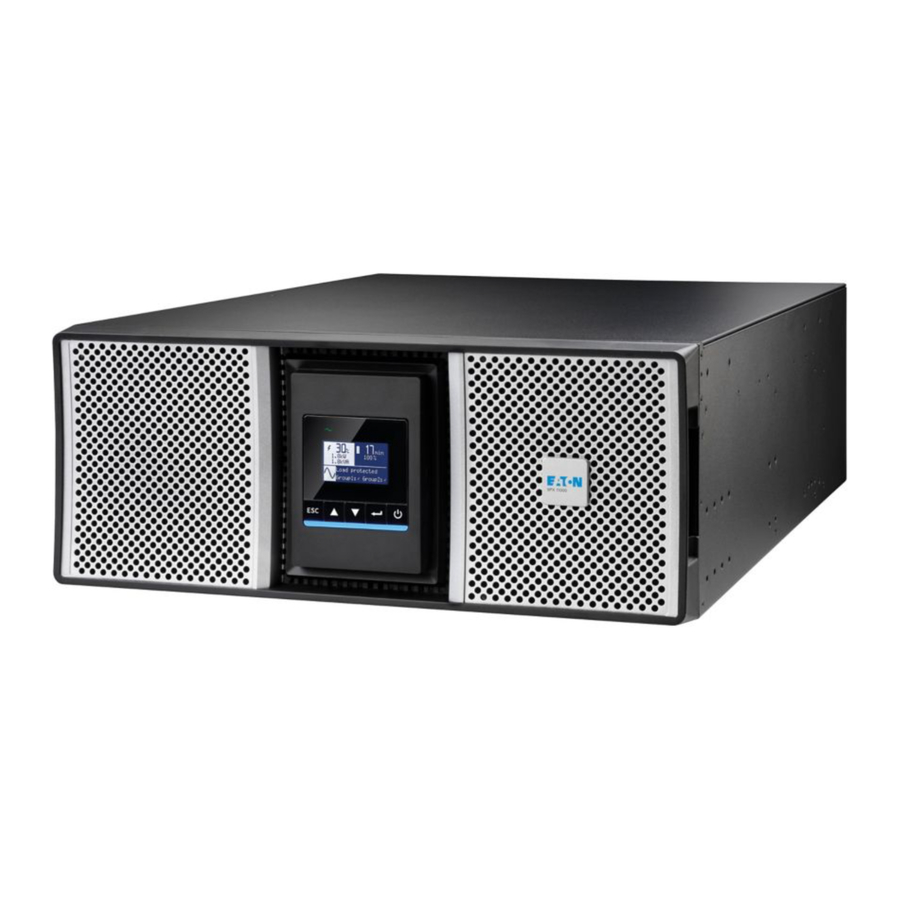

Inleiding

De HotSwap MBP-reeks is met de grootste zorg ontworpen.
We raden u aan de tijd te nemen om deze handleiding te lezen om optimaal te profiteren van de vele functies van uw MBP (Maintenance Bypass).
Lees voordat u uw HotSwap MBP met uw UPS installeert eerst de veiligheidsinstructies.
Volg vervolgens de aanwijzingen in deze handleiding, die de UPS-installatie- en gebruikershandleiding aanvult.
Om het volledige assortiment EATON-producten te ontdekken, nodigen we u uit om onze website te bezoeken op www.eaton.com/powerquality of contact op te nemen met uw EATON-vertegenwoordiger

Voordelen

De Eaton® HotSwap MBP-module maakt het mogelijk om de UPS te onderhouden of zelfs te vervangen zonder de aangesloten belastingen te beïnvloeden (HotSwap-functie).
U kunt de effecten van UPS-onderhoud veilig elimineren en de integriteit van uw apparatuur bewaken.
De Eaton HotSwap MBP biedt uitstekende betrouwbaarheid en unieke voordelen, waaronder:

• Eenvoudige en snelle aansluiting op de UPS dankzij de gepatenteerde "alles-in-één" connector voor ingang/uitgang en signaal (Hotswap MBP 5/6kVA-reeks)
• "make before break"-functie om volledig onderhoud (continuïteit van elektrische energie) mogelijk te maken bij het overschakelen van de UPS-positie naar Bypass (en vice versa)
• Communicatiefunctie met UPS: detectie van MBP-verbinding en schakelpositie (Normaal of Bypass)
• Belasting aansluiten via zowel klemmenblokken als NEMA-stopcontacten (30 A L6-30P op 11k MBP en 20 A L6-30P op 6k MBP)
• Verstelbare 19'' Rack-kit en meegeleverde Tower-installatiekit voor meerdere posities
• Ondersteund door wereldwijde instantie goedkeuringen.

Presentatie

De HotSwap MBP heeft een handmatige Bypass-draaischakelaar met twee standen:

• UPS => de belasting wordt geleverd door de UPS
• Bypass => de belasting wordt rechtstreeks geleverd door de AC-stroombron

2 lampjes geven de stroomstatus van de Hotswap MBP aan:

• "UPS supply" groen lampje: wanneer actief, is de UPS-uitgang beschikbaar, de Bypass-schakelaar kan veilig naar de UPS-positie worden gedraaid
• "Bypass mode" rood lampje: wanneer actief, geeft aan dat de Hotswap MBP zich in de "Bypass mode" (Bypass-schakelaar in de Bypass-stand) bevindt

Normale AC-bronschakelaar:
Hiermee kunt u de AC-bron van de UPS veilig uitschakelen voor UPS-onderhoud / vervanging

MBP-statusdetectie:
Een signaalkabel, met RJ11-connector om op de UPS aan te sluiten, maakt de communicatie met de UPS mogelijk om de MBP-status te beheren en de indicatie op het UPS-display van beide volgende statussen:

• MBP-verbinding met UPS
• Bypass-schakelaarpositie

Gewichten en afmetingen

	Omschrijving (MBP)	Gewichten (kg / lb)	Afmetingen (mm / inch) D x B x H
	MBP6KIG2	2.0 / 4.4	125x177x130 / 4.9x7.0x5.1
	MBP11KIG2	4.6 / 10.1	285x130x130 / 11.2x5.1x5.1

Achterpaneel

MBP-achterpanelen

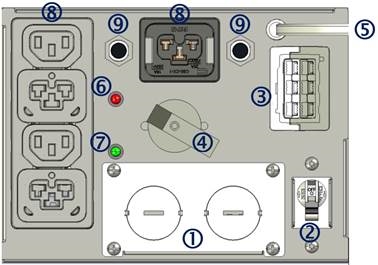

MBP6KiG2

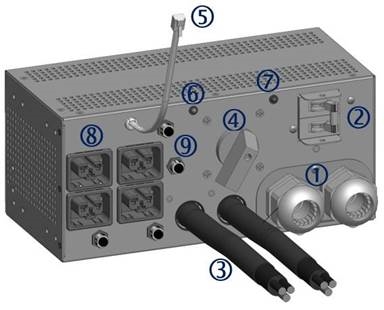

MBP11KiG2

1. Klemmenblokken voor ingang/uitgang
2. Normale AC-bronschakelaar
3. Ingang/uitgang naar UPS
4. Handmatige Bypass-schakelaar
5. MBP-detectieconnector naar de UPS
6. Rood lampje "Bypass"-modus
7. Groen lampje UPS-voeding
8. Stopcontacten:
   MBP6KiG2: 1 x C39 + 1 groep van 2 x C39 & 2x C13
   MBP11KiG2: 4 x C39
9. Stroomonderbrekers

Installatie

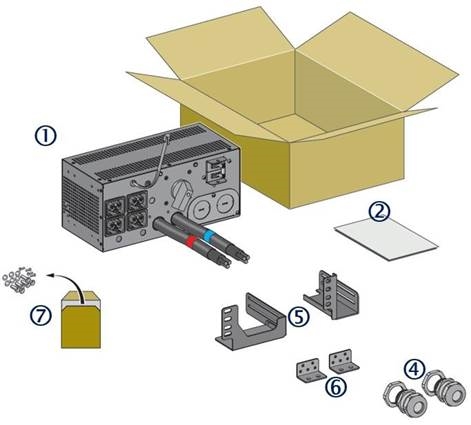

Inspectie van de apparatuur: Inhoud MBP-pakket

Als apparatuur tijdens het transport beschadigd is geraakt, bewaar dan de verzenddozen en het verpakkingsmateriaal voor de vervoerder of plaats van aankoop en dien een claim in voor transportschade. Als u de schade pas na acceptatie ontdekt, dient u een claim in voor verborgen schade.
Om een claim in te dienen voor transportschade of verborgen schade:

1. Dien de claim binnen 15 dagen na ontvangst van de apparatuur in bij de vervoerder.
2. Stuur binnen 15 dagen een kopie van de schadeclaim naar uw servicevertegenwoordiger.

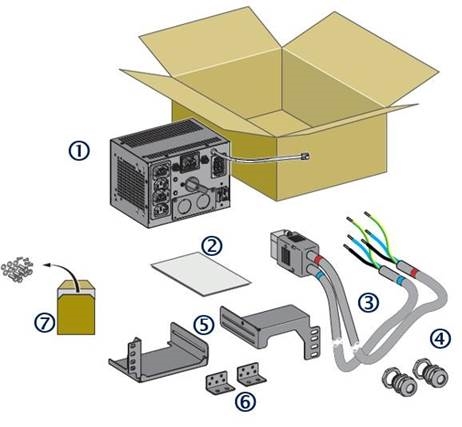

Controleer of de volgende items bij de MBP zijn inbegrepen:

MBP6KiG2

MBP11KiG2

1. MBP
2. Snelle start
3. MBP-snoerset (alleen voor 6k MBP)
4. Kabelwartels
5. Oren voor rackmontage
6. MBP-fixatieoren
7. Kraftenvelop met schroeven

MBP-aansluiting op UPS

Opmerking: In de configuratie "UPS + EBM" moet de MBP aan de achterkant van de EBM worden gemonteerd.

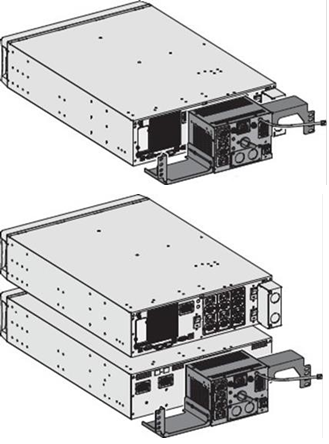

Mechanische installatie in rackpositie
Voor de MBP die wordt gebruikt met 8000VA en 11000VA UPS, zijn er, afhankelijk van de configuratie, twee verschillende samenstellingen, aangeduid met de letters (alleen UPS) en (UPS+EBM)

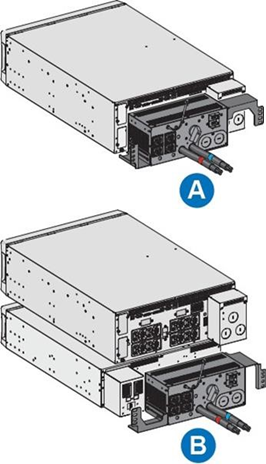

Positie van de uiteindelijke samenstelling:
MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

Volg de onderstaande stappen om de MBP in rackpositie te installeren.

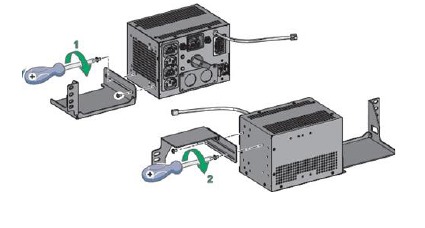

1. 1. Schroef de oren aan elke kant van de MBP.
   MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

   MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

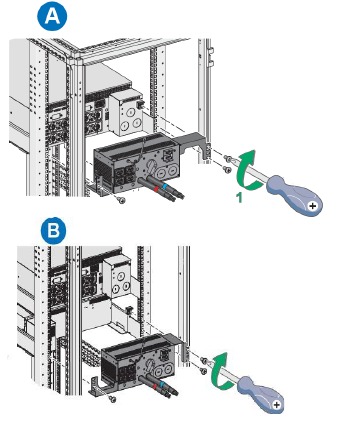

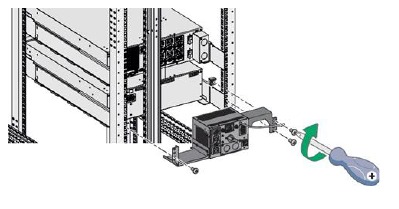

2. Monteer de MBP met de oren op het UPS-rack.
   MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

   MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

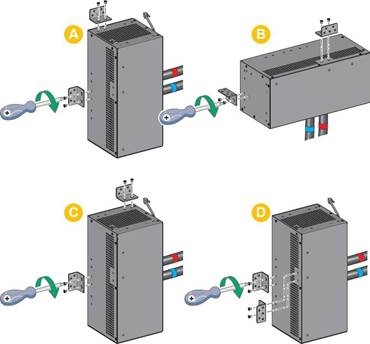

Mechanische installatie in towerpositie

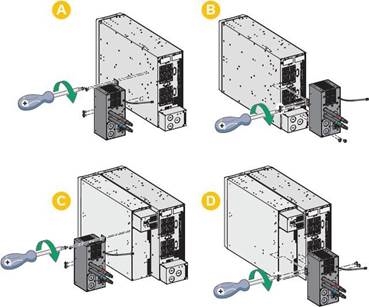

Afhankelijk van de configuratie zijn er vier verschillende samenstellingen, aangeduid met de letters A, B, C en D.
De verschillende manieren om de MBP met de UPS of de "UPS+EBM" te monteren worden aangeduid met de letters A, B, C & D.
Positie van de uiteindelijke samenstelling:
MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

MBP6KiG2 gebruikt met 5000VA en 6000VA UPS + 180V EBM

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS + 240V EBM

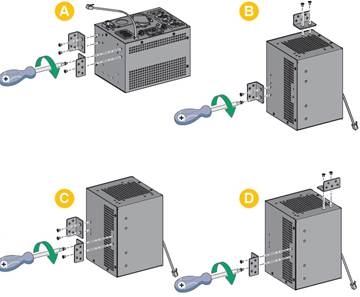

Volg de onderstaande stappen om de MBP in towerpositie te installeren.

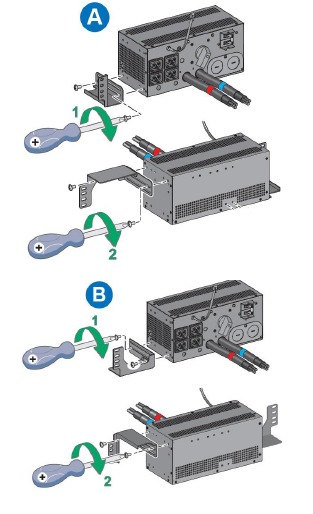

Schroef de oren aan elke kant van de MBP.

MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

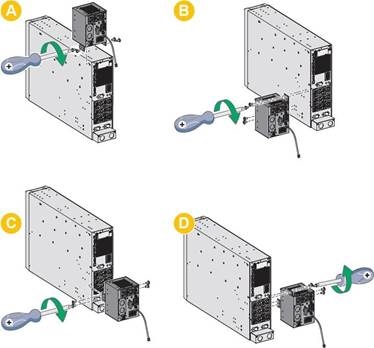

Monteer de MBP met de oren op de UPS of EBM

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

Elektrische aansluiting MBP


Schakel de ingangsstroomonderbreker van uw installatie handmatig uit voordat u de voedingskabels aansluit.

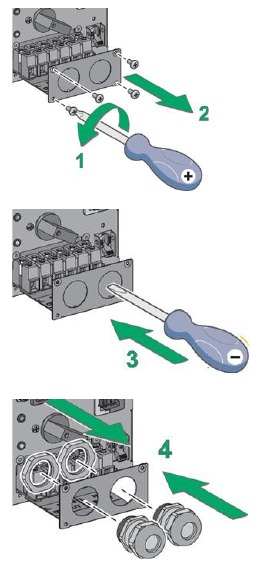

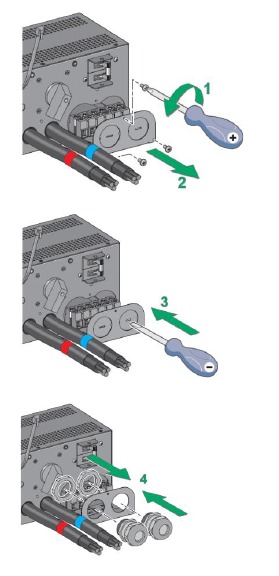

Om toegang te krijgen tot het klemmenblok, verwijdert u de ronde afdekkingen en schroeft u de kabelwartels vast.

MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

Steek de elektrische kabels erin.
Volg onderstaande instructies voor stroomopwaartse beveiliging en kabeldoorsnede.
Gebruik alleen koperen kabels, geen aluminium.

Aanbevolen stroomopwaartse beveiliging
De stroomopwaartse stroomonderbreker voor normale AC/bypass-AC moet gemakkelijk toegankelijk zijn. Het apparaat kan worden losgekoppeld van de AC-voedingsbron door deze stroomonderbreker te openen.

Gebruik geen 30 mA RCD/ELCB-onderbreker stroomopwaarts van de UPS.

*Als de UPS-belasting minder dan 90% is; Of als de totale batterij-Ah minder dan 20Ah is, zal de UPS de laadstroom beperken tot 4A (0,2*20 = 4A), in dit geval kunt u de 70A (in US/CSA)/63A (overige) stroomopwaartse stroomonderbreker selecteren. (deze voorwaarden zijn niet gecertificeerd)

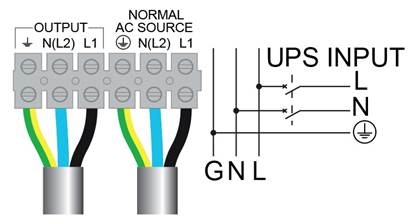

Aanbevolen kabeldoorsneden voor standaardinstallatie

Configuratie	Minimale afmeting ingangsdraad			Minimale afmeting uitgangsdraad			Minimaal aandraaimoment	Nominale draadgrootte klemmenstrook
	L1	N(L2)		L1	N(L2)
9PX5KIRTNG2 + MBP6KIG2	6 mm²*/ 10 AWG			6 mm² / 10 AWG			16 lb-in	16 mm2/ 6AWG
9PX6KIRTNG2 + MBP6KIG2	6 mm² / 8 AWG			6 mm² / 8 AWG
9PX8KIRTNG2+ MBP11KIG2	10 mm²* / 6 AWG			10 mm² / 8 AWG			22 lb-in	25 mm2/ 4AWG
9PX11KIRTNG2+ MBP11KIG2	10 mm²* / 4 AWG			10 mm² / 6 AWG
* Hoge lekstroom, de minimale doorsnede van de beschermende aardingsgeleider van 10 mm2 Cu moet worden geselecteerd. Opmerking: Gebruik voor voedingsaansluitingen draden die geschikt zijn voor ten minste 90°C koper of gelijkwaardig. AWG gebruikt in US/CSA, mm2 gebruikt in andere

Strip de koperen voedingskabel en houd de aardingskabel langer voor de veiligheid.

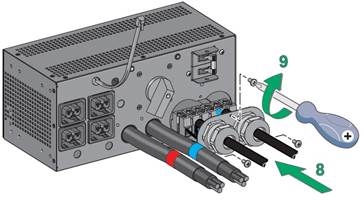

Steek de kabels erin
MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

Draai de kabelwartels goed vast

MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

Sluit de I/O-box-aansluiting

MBP6KiG2 gebruikt met 5000VA en 6000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

MBP11KiG2 gebruikt met 8000VA en 11000VA UPS

Aansluiting tussen MPB en UPS
Volg voor de elektrische aansluiting aan de UPS-zijde de stappen die worden beschreven in het hoofdstuk "Vaste aansluiting"

Sluit het MBP-snoer aan (alleen voor 6k MBP)

Sluit de MBP-detectiekabel aan op de UPS

Schakel uw installatie in
Schakel de ingangsstroomonderbreker van uw installatie in. De installatie is ingeschakeld en kan worden gebruikt.

HotSwap MBP-moduletest
Zet de handmatige bypass-schakelaar in de bypass-stand en controleer of de belasting nog steeds wordt geleverd.
Zet de handmatige bypass-schakelaar terug in de normale stand.

Bediening

UPS opstarten met HotSwap MBP

Controleer of de totale apparatuurwaarden de UPS-capaciteit niet overschrijden om een overbelastingsalarm te voorkomen.

1. Controleer of de UPS correct is aangesloten op de HotSwap MBP.
   Als de UPS is uitgerust met stopcontacten, kunnen die stopcontacten niet meer worden gebruikt (belastingen kunnen alleen worden aangesloten op de MBP-stopcontacten of de MBP-uitgangsklemmenblokken
2. Controleer of de MBP-klemmenblokken zijn aangesloten op de AC-bron.
3. Controleer of de handmatige Bypass-schakelaar van de MBP in de stand "Bypass" (Bypass-stand) staat.

4. Zet de stroomopwaartse stroomonderbreker (niet meegeleverd) in de "I" (Aan)-stand om de netstroom in te schakelen.
5. Controleer of het rode lampje "Bypass mode" (Bypass-modus) van de MBP gaat branden, wat aangeeft dat de belasting nu wordt gevoed door de AC-bron.
6. Zet de Normal AC source (Normale AC-bron)-schakelaar van de MBP in de "I" (Aan)-stand.
7. Raadpleeg voor de volgende stappen de UPS-gebruikershandleiding:
8. Controleer of de UPS correct is gevoed (UPS-displaypaneel licht op)
   1. Druk op de UPS"ON" (AAN)-knop om de UPS te starten.
   2. Zet de UPS in "Bypass mode" (Bypass-modus) ("Control -> Go to bypass" (Bediening -> Ga naar bypass)).
   3. Controleer of de UPS in Bypass-modus staat door het UPS-displaypaneel te controleren.
9. Controleer of hetgroene lampje "UPS mode" (UPS-modus) van de MBP gaat branden, wat aangeeft dat het UPS-uitgangsvermogen beschikbaar is op de MBP.

   ga niet verder met de volgende stap als het groene lampje "UPS mode" (UPS-modus) van de MBP nog steeds uit is (de belasting gaat verloren).
10. Zet de handmatige Bypass-schakelaar van de MBP in de stand"UPS": het rode lampje "Bypass mode" (Bypass-modus) van de MBP gaat uit, wat aangeeft dat de belasting nu wordt gevoed door de UPS.

11. Raadpleeg voor de volgende stappen de UPS-gebruikershandleiding:
    1. Zet de UPS in "Normal mode" (Normale modus). ("Control -> Go back normal" (Bediening -> Ga terug naar normaal))
    2. Controleer of de UPS in Online-modus staat door het UPS-displaypaneel te controleren. De belasting wordt nu beschermd door de UPS.

UPS-onderhoud met HotSwap MBP

UPS-vervanging met HotSwap MBP

UPS verwijderen (volg de VERPLICHTE stappen hieronder).
UPS-vervanging mag alleen worden uitgevoerd door gekwalificeerd personeel.

MBP6KiG2

1. Raadpleeg voor de volgende stappen de gebruikershandleiding van de UPS:
   • Zet de UPS in "Bypass mode" ("Control -> Go to bypass") (Bypassmodus).

   • Controleer of de UPS in de bypassmodus staat door het display van de UPS te controleren
2. Zet de handmatige bypassschakelaar van de MBP in de "Bypass"-stand. Het rode lampje "Bypass mode" (Bypassmodus) van de MBP gaat branden, wat aangeeft dat de belasting rechtstreeks door de AC-bron wordt gevoed
3. Zet de normale AC-bronschakelaar van de MBP in de "0"-stand (uit) en wacht 30 seconden
4. De UPS stopt en kan nu worden losgekoppeld, zoals hieronder wordt beschreven:
   • Koppel eerst de I/O-kabels (1) los van de MBP,

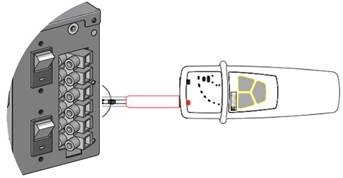

   • Controleer na het openen van de afdekking van de I/O-aansluitblokken van de UPS of er geen gevaarlijke spanning meer aanwezig is op de aansluitblokken van de UPS met behulp van een elektrische veiligheidstester.

   • Koppel de 2 voedingskabels van de MBP I/O-kabels en de MBP-detectiekabel los,
   • Vervang de UPS.

Gevaarlijke spanning en risico op verlies van belasting: manipuleer de handmatige bypassschakelaar van de MBP niet zonder dat de UPS is aangesloten via de I/O-kabels.

MBP11KiG2:
UPS-vervanging mag alleen worden uitgevoerd door gekwalificeerd personeel.

1. Raadpleeg voor de volgende stappen de gebruikershandleiding van de UPS:
   • Zet de UPS in "Bypass mode" ("Control -> Go to bypass") (Bypassmodus).
   • Controleer of de UPS in de bypassmodus staat door het display van de UPS te controleren
2. Zet de handmatige bypassschakelaar van de MBP in de "Bypass"-stand. Het rode lampje "Bypass mode" (Bypassmodus) van de MBP gaat branden, wat aangeeft dat de belasting rechtstreeks door de AC-bron wordt gevoed
3. Zet de normale AC-bronschakelaar van de MBP in de "0"-stand (uit) en wacht 30 seconden
4. De UPS stopt en kan nu worden losgekoppeld, zoals hieronder wordt beschreven:
   • Vergrendel eerst de normale AC-bronschakelaar van de MBP in de "0"-stand (uit) (het schakelaarbeveiligingsframe is geschikt voor een kabelbinder of een metalen kluis).

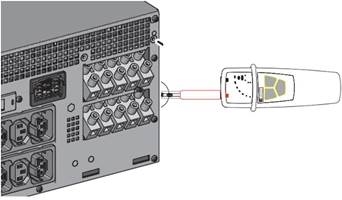

   • Nadat u de afdekking van de I/O-aansluitblokken van de UPS hebt geopend, controleert u of er geen gevaarlijke spanning meer aanwezig is op de aansluitblokken van de UPS met behulp van een elektrische veiligheidstester

   • Koppel de MBP-leidingen en de MBP-detectiekabel los
   • Verbind op beide MBP-leidingen die zojuist zijn losgekoppeld van de UPS de interne draden met elkaar (lijn 1 en lijn 2 draden verbonden met aardingsdraad)

   • Vervang de UPS

Gevaarlijke spanning en risico op verlies van belasting: manipuleer de handmatige bypassschakelaar van de MBP niet zonder dat de UPS is aangesloten op de voedingsleidingen van de MBP.

Terug naar normaal bedrijf:

1. Controleer of de nieuwe UPS correct is aangesloten op de MBP, zoals hieronder wordt beschreven:
   MBP6KiG2:
   • Nadat u de afdekking van de I/O-aansluitblokken van de UPS hebt geopend, sluit u de 2 voedingskabels en de MBP-detectiekabel van de MBP I/O-kabels aan op de UPS
   • Sluit de I/O-kabelconnector aan op de MBP.
     MBP11KiG2:
   • Controleer eerst of de normale AC-bronschakelaar van de MBP nog steeds is vergrendeld in de "0"-stand
   • Verwijder de eerder geïnstalleerde veiligheidsdraadverbindingen op beide MBP-leidingen
   • Nadat u de afdekking van de I/O-aansluitblokken van de UPS hebt geopend, sluit u de MBP-leidingen en de MBP-detectiekabel aan op de UPS
   • Ontgrendel de normale AC-bronschakelaar van de MBP
2. Zet de normale AC-bronschakelaar van de MBP in de "I"-stand (aan).
3. Raadpleeg voor de volgende stappen de gebruikershandleiding van de UPS
   • Controleer of de UPS correct is ingeschakeld (UPS-display licht op)
   • Druk op de "ON" (aan) knop van de UPS om de UPS te starten
   • Zet de UPS in "Bypass mode" ("Control -> Go to bypass") (Bypassmodus)
   • Controleer of de UPS in de bypassmodus staat door het display van de UPS te controleren
4. Controleer of het"UPS mode" (UPS-modus) groene lampje van de MBP brandt, wat aangeeft dat het uitgangsvermogen van de UPS beschikbaar is op de MBP.

   ga niet verder met de volgende stap als het "UPS mode" (UPS-modus) groene lampje van de MBP nog steeds uit is (de belasting gaat verloren)
5. Zet de handmatige bypassschakelaar van de MBP in de "UPS"-stand: het "Bypass mode" (Bypassmodus) rode lampje van de MBP gaat uit, wat aangeeft dat de belasting nu wordt gevoed door de UPS

6. Raadpleeg voor de volgende stappen de gebruikershandleiding van de UPS
   • Zet de UPS in"normal mode" (normale modus)
   • Controleer of de UPS in de online modus staat door het UPS-display te controleren, de belasting wordt nu beschermd door de UPS

UPS-onderhoud met HotSwap MBP

Ga naar de bypassbewerking voor onderhoud (volg de VERPLICHTE stappen hieronder):

1. Raadpleeg voor de volgende stappen de gebruikershandleiding van de UPS
   • Zet de UPS in "Bypass mode" (Bypassmodus)

   • Controleer of de UPS in de bypassmodus staat door het display van de UPS te controleren
2. Zet de handmatige bypassschakelaar van de MBP in de "Bypass"-stand. Het rode lampje "Bypass mode" (Bypassmodus) van de MBP gaat branden, wat aangeeft dat de belasting rechtstreeks door de AC-bron wordt gevoed
3. Ga verder met onderhoudswerkzaamheden aan de UPS

Terug naar normaal bedrijf:

• Controleer of de UPS in de bypassmodus staat door het display van de UPS te controleren
• Controleer of het"UPS mode" (UPS-modus) groene lampje van de MBP brandt, wat aangeeft dat het uitgangsvermogen van de UPS beschikbaar is op de MBP

  ga niet verder met de volgende stap als het "UPS mode" (UPS-modus) groene lampje van de MBP uit is (de belasting gaat verloren)


3. Zet de handmatige bypassschakelaar van de MBP in de"UPS"-stand: het "Bypass mode" (Bypassmodus) rode lampje van de MBP gaat uit, wat aangeeft dat de belasting nu wordt gevoed door de UPS
4. Zet de UPS in"normal mode" (normale modus)
5. Controleer of de UPS in de online modus staat door het UPS-display te controleren, de belasting wordt nu beschermd door de UPS.

Specificatie en technische kenmerken

	MBP6KiG2	MBP11KiG2
Ingang
	Aansluitblokken
Ingangsbypass
	N/A	Aansluitblokken
Uitgang
	1 x C39 + 1 groep van 2 x C39 & 2x C13 Aansluitblokken	4 x C39 Aansluitblokken
Totale afmetingen D x B x H (mm / inch)
	125x177x130 4.9x7.0x5.1	285x130x130 11.2x5.1x5.1
Gewicht (kg / lb)
	2.0 / 4.4	4.6 / 10.1
Prestaties
Nominale spanning	200 - 240 V ~	200 - 240 V ~
Frequentie	50/60 Hz
Nominale ingangsstroom	30A	50A
Maximaal vermogen	6000 VA	11000 VA
Normen (HotSwap MBP gebruikt met UPS)
Raadpleeg voor de normen het hoofdstuk "Milieu en veiligheid" van de gebruikershandleiding van de UPS.
Markering
	CE
Omgeving
Bedrijfstemperatuur	0 tot 40°C (32 tot 104°F)
Opslagtemperatuur	-15 tot 60°C (5 tot 140°F)
Transporttemperatuur	-25 tot 55°C (-13 tot 130°F)
Vochtigheid	0 tot 95% niet condenserend
Werkhoogte	Tot 3.000 meter boven zeeniveau (zonder vermogensreductie).
Transporthoogte	Tot 10.000 meter boven zeeniveau

Veiligheidsinstructies

BEWAAR DEZE INSTRUCTIES. Deze handleiding bevat belangrijke instructies die moeten worden gevolgd tijdens de installatie en het onderhoud van de MBP en UPS.
De HotSwap MBP-modellen die in deze handleiding worden behandeld, zijn bedoeld voor installatie in een omgeving van 0 tot 40°C, vrij van geleidende verontreinigingen.
Deze apparatuur is getest en voldoet aan Klasse A UPS, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming te bieden tegen schadelijke interferentie wanneer de apparatuur in een commerciële omgeving wordt gebruikt. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de handleiding, schadelijke interferentie veroorzaken bij radiocommunicatie. Het gebruik van deze apparatuur in een woonwijk veroorzaakt waarschijnlijk schadelijke interferentie, in welk geval de gebruiker de interferentie op eigen kosten moet verhelpen.

Veiligheid van personen

• Het systeem heeft zijn eigen stroombron wanneer het is aangesloten op de UPS (UPS-batterij). Bijgevolg kunnen de stopcontacten onder spanning staan, zelfs als het systeem is losgekoppeld van de wisselstroombron. Er zijn gevaarlijke spanningsniveaus aanwezig in het systeem.
• Het mag uitsluitend worden geopend door gekwalificeerd onderhoudspersoneel.
• Het product moet correct worden geaard; sluit altijd eerst de aarddraad aan.

Productveiligheid

• De in de handleiding beschreven aansluitinstructies en bediening van de MBP moeten in de aangegeven volgorde worden gevolgd. Loskoppelings- en overstroombeveiligingsinrichtingen moeten door anderen worden geleverd voor AC-in-/uitgangscircuits.
•
  Om het risico op brand te verminderen, mag het apparaat alleen worden aangesloten op een circuit dat is voorzien van een overstroombeveiliging van het vertakkingscircuit (raadpleeg de gebruikershandleiding van de UPS voor de stroomsterkte). De stroomonderbreker stroomopwaarts moet gemakkelijk toegankelijk zijn.
• Het apparaat kan worden losgekoppeld van de wisselstroombron door deze stroomonderbreker te openen, en indien nog steeds aangesloten op de UPS, door de UPS eerder uit te schakelen (raadpleeg de gebruikershandleiding van de UPS).
• Controleer of de aanduidingen op het typeplaatje overeenkomen met uw AC-systeem en met het werkelijke elektriciteitsverbruik van alle apparatuur die op het systeem moet worden aangesloten.
• Installeer het systeem nooit in de buurt van vloeistoffen of in een overmatig vochtige omgeving.
• Laat nooit een vreemd voorwerp in het systeem binnendringen.
• Stel het systeem nooit bloot aan direct zonlicht of een warmtebron.
• Als het systeem vóór de installatie moet worden opgeslagen, moet de opslag in een droge ruimte plaatsvinden.
• Het toegestane opslagtemperatuurbereik is -15ºC tot +60ºC.

Speciale voorzorgsmaatregelen

• De HotSwap MBP is ontworpen om te werken met goedgekeurde EATON UPS (neem contact op met uw Eaton-wederverkoper voor meer informatie).
• Alle reparaties en onderhoud mogen UITSLUITEND worden uitgevoerd door BEVOEGD ONDERHOUDSPERSONEEL. Er zijn GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN in de MBP.

Speciale symbolen

De volgende zijn voorbeelden van symbolen die op de UPS of accessoires worden gebruikt om u te waarschuwen voor belangrijke informatie:

	Er zijn gevaarlijke spanningsniveaus aanwezig in de UPS. De UPS heeft zijn eigen interne stroombron (de batterij). Bijgevolg kunnen de stopcontacten onder spanning staan, zelfs als de UPS is losgekoppeld van de wisselstroombron.
	Belangrijke instructies die altijd moeten worden gevolgd. Batterijen vormen een risico op energie of elektrische schokken of brandwonden door hoge kortsluitstroom. Neem de juiste voorzorgsmaatregelen in acht. Batterijen kunnen HOOGSPANNING en BIJTENDE, GIFTIGE en EXPLOSIEVE stoffen bevatten.
	Informatie, advies, hulp.
	Lees de meegeleverde documentatie.
	Deze apparatuur mag alleen in een droge binnenomgeving worden gebruikt.
	Bedrijfstemperatuurbereik.
	Bedrijfsvochtigheidsbereik.
	De UPS en hun batterijen moeten op een geventileerde plaats worden bewaard.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Eaton 9PX, MBP6KiG2, MBP11KiG2 handleiding

Beschikbare talen
