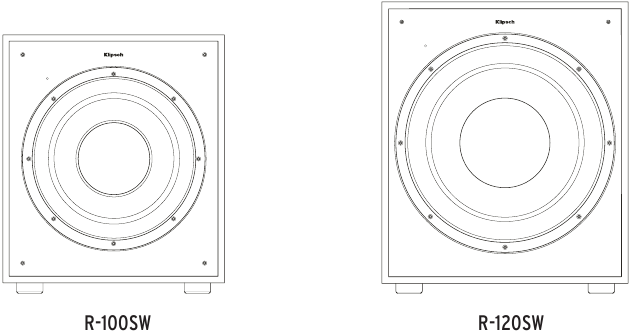

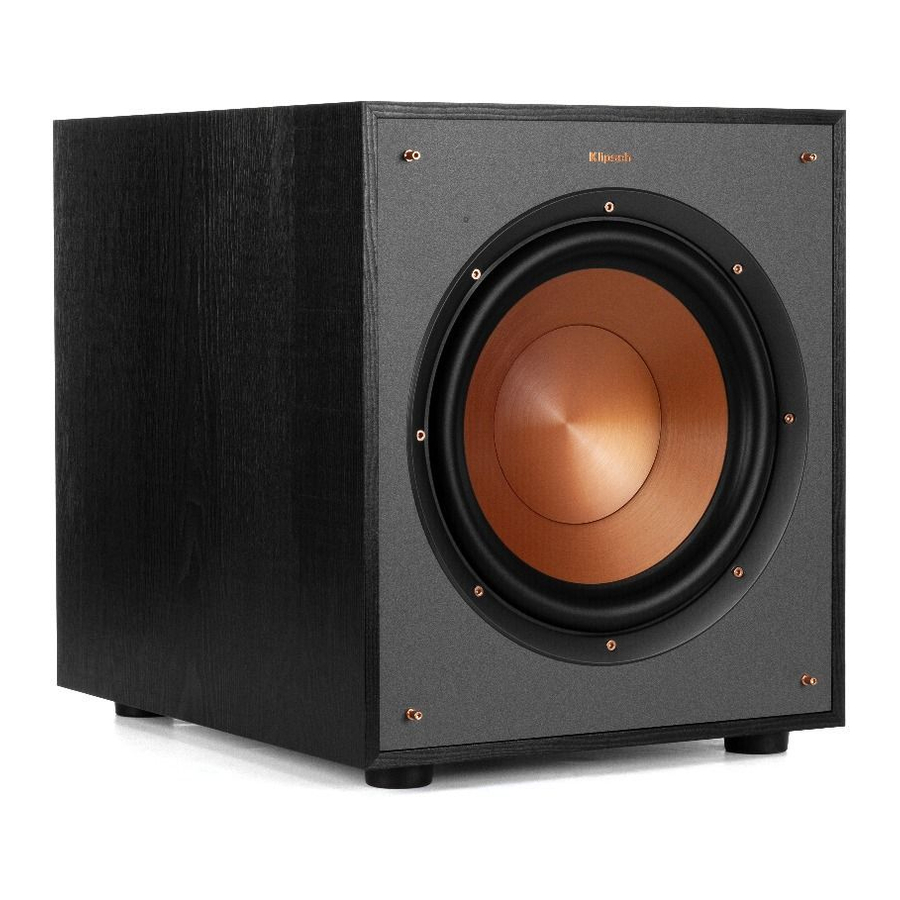

REFERENCE SUBWOOFERS

INSPECTIE

We willen dat uw nieuwe luidsprekersysteem er net zo goed uitziet als toen het de fabriek verliet! Controleer onmiddellijk op transportschade. Pak uw nieuwe luidsprekersysteem zorgvuldig uit en controleer de onderdelen aan de hand van de paklijst. In extreme omstandigheden kunnen items tijdens het transport beschadigd raken. Als er schade wordt ontdekt, neem dan contact op met de bezorgdienst en de dealer waar het systeem is gekocht. Vraag om een inspectie en volg hun instructies voor evaluatie. Zorg ervoor dat u de originele verzenddoos van het product bewaart.

UW REFERENCE SUBWOOFER POSITIONEREN

Klipsch actieve subwoofers zijn ontworpen om diepe bassen te reproduceren en de impact te leveren die uw films en muziek tot leven brengt. Plaats uw subwoofer voor optimale prestaties in een hoek van de kamer aan dezelfde muur als uw luidsprekers van het voorste kanaal.

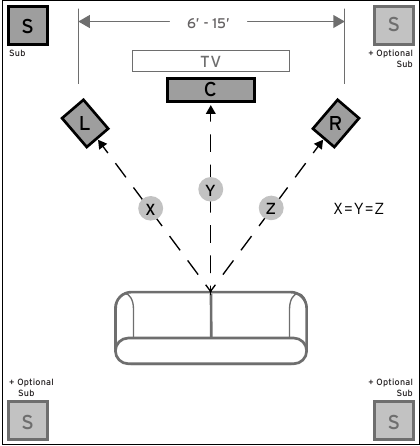

LUIDSPREKERPLAATSING IN DE LUISTERRUIMTE

Houd er rekening mee dat de plaatsing in de kamer een dramatisch effect kan hebben op de prestaties van uw actieve subwoofer. Plaatsing in een hoek, zoals hierboven gesuggereerd, verhoogt de hoeveelheid basweergave, terwijl plaatsing van de subwoofer langs het midden van een muur of in de kamer de hoeveelheid basweergave vermindert. Experimenteer met een aantal verschillende plaatsingsopties en bedieningsinstellingen om de optie te vinden die het beste bij uw specifieke kamer en smaak past. Houd er bij het kiezen van de locatie van uw subwoofer rekening mee dat u de ingebouwde versterker van de subwoofer op een stopcontact moet aansluiten.

AANSLUITINGEN EN BEDIENINGSELEMENTEN

Zorg ervoor dat de subwoofer is losgekoppeld van het stopcontact voordat u aansluitingen maakt.

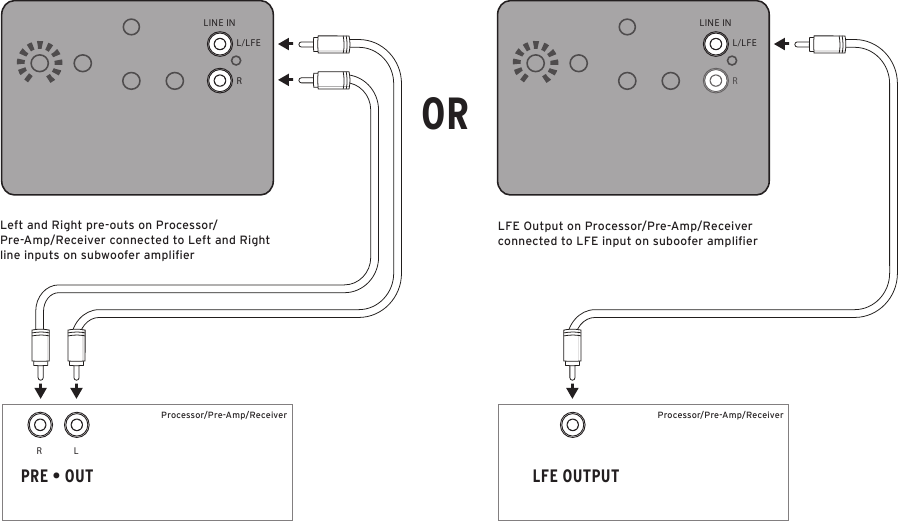

"LINE IN" (LIJNINVOER) aansluiting - De meeste moderne surround-receivers (en voorversterkers) hebben een lijnniveau-subwooferuitgang met het label Subwoofer Pre Out, Sub Out, SW Out, enz. Als u deze uitgang hebt, sluit u een uiteinde van een subwooferkabel erop aan en sluit u het andere uiteinde van de kabel aan op de subwooferlijningang met het label LEFT/LFE. Met deze aansluiting kan de subwoofer werken met zowel muziek- als surround sound-films (raadpleeg uw receiverhandleiding). Als uw receiver geen subwooferuitgang heeft, kunt u als alternatieve aansluiting de linker- en rechterkanaal Pre-Amp Outputs van uw receiver (indien aanwezig) aansluiten op de linker/LFE- en rechteringang op de subwoofer.

"LOWPASS" (LAAGDOORLAAT) bediening - Het gekozen crossover-punt bepaalt waar lage basfrequenties worden "overgedragen" van de luidsprekers naar de subwoofer. Als u het crossover-punt in de receiver instelt, draait u de Lowpass Filter-knop op de subwoofer helemaal naar rechts (160 Hz). Stel het crossover-punt in op basis van de grootte van de linker-/rechterluidsprekers die u in het systeem gebruikt. Als algemene regel geldt dat u voor grotere, vloerstaande luidsprekers het crossover-punt instelt tussen 50 Hz en 90 Hz. Als u kleine boekenplank- of "satelliet"-luidsprekers gebruikt voor de hoofdluidsprekers, stelt u het crossover-punt in tussen 90 Hz en 150 Hz. Hoe kleiner de luidspreker, hoe hoger de instelling totdat de basfrequenties goed mengen tussen de luidsprekers en uw subwoofer zodra uw systeem volledig is aangesloten. Als uw receiver geen crossover-puntinstelling heeft, stelt u in plaats daarvan het Lowpass Filter op de subwoofer in binnen dezelfde aanbevolen instellingen (zie de receiverhandleiding voor aanvullende informatie over de luidsprekerinstallatie).

Level (Niveau) - Als uw subwoofer is aangesloten op een Subwoofer Output van een surround-receiver, stelt u eerst de volumeregeling van de subwoofer in de receiver in op de "halve" of "0 dB"-positie. Verhoog vervolgens het volume (of de versterking) van de subwoofer totdat het volumeniveau van de subwoofer overeenkomt met de output van uw hoofdluidsprekers. Nadat deze installatie is voltooid, is de volumeregeling op de hoofdversterker of voorversterker van uw systeem de volumeregeling voor zowel uw subwoofer als luidsprekers samen. Als uw subwoofer is aangesloten op de L/R PreAmp Outputs van een receiver, is er geen subwoofervolume in die receiver dat u moet instellen voordat u de versterkingsregeling van de subwoofer instelt.

"PHASE" (FASE) 0/180 – Deze bediening wordt gebruikt om de output van de subwoofer akoestisch aan te passen aan uw hoofdluidsprekers. Selecteer de positie 0˚ of 180˚ waarin uw subwoofer meer output heeft op de luisterpositie.

Off/Auto/On (Uit/Auto/Aan) – Wanneer deze schakelaar in de "AUTO"-positie staat, schakelt de subwoofer automatisch "aan" (on) wanneer deze een signaal detecteert. Na 15-20 minuten zonder signaal gaat de subwoofer automatisch naar de "stand-by modus" (standby mode). Wanneer de schakelaar in de "On" (Aan) positie staat, blijft de subwoofer aan totdat deze handmatig naar een andere instelling wordt geschakeld. Wanneer deze schakelaar in de "OFF" (Uit) positie staat, blijft de subwoofer "uit" (off) totdat de schakelaar handmatig wordt teruggezet naar de "AUTO" (Auto) of "ON" (Aan) positie.

Power LED indicator (Stroom-LED-indicator) - Deze LED bevindt zich op de voorkant en geeft de operationele status van de ingebouwde versterker aan. De LED licht groen op wanneer de versterker aan is en een signaal ontvangt. Als de LED donker is en niet brandt, is de versterker uit. Raadpleeg uw dealer of bezoek www.klipsch.com voor meer informatie over de bedieningselementen die in deze handleiding worden genoemd en over basbeheer.

LIJNNIVEAU-AANSLUITINGEN

3502 WOODVIEW TRACE, INDIANAPOLIS, IN, USA
KLIPSCH.COM

©2018, Klipsch Group, Inc. Klipsch Group, Inc. is een volledige dochteronderneming van Voxx International Corporation.
Klipsch en Keepers of the Sound zijn handelsmerken van Klipsch Group, Inc., geregistreerd in de Verenigde Staten en andere landen.

V02 - 180402
