Klipsch Sub-12 - Subwoofer Handleiding

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

1. LEES deze instructies.
2. BEWAAR deze instructies.
3. NEEM alle waarschuwingen in acht.
4. VOLG alle instructies.
5. Gebruik dit apparaat NIET in de buurt van water.
6. REINIG UITSLUITEND met een droge doek.
7. Blokkeer GEEN ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Installeer NIET in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil NIET het veiligheidsdoel van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee pennen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De bredere pen of de derde pen is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. BESCHERM het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar het uit het apparaat komt.
11. GEBRUIK UITSLUITEND hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. GEBRUIK uitsluitend met een kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die met het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door kantelen te voorkomen.
13. Koppel dit apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, gemorste vloeistof of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Dit symbool geeft aan dat er belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit apparaat staan.

Dit symbool geeft aan dat er gevaarlijke spanning aanwezig is in dit apparaat, die een risico op elektrische schokken vormt.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het product mag niet worden blootgesteld aan druppels en spatten en er mogen geen met vloeistof gevulde voorwerpen - zoals een vaas met bloemen - op het product worden geplaatst.

De spanningen in deze apparatuur zijn levensgevaarlijk. Er bevinden zich geen onderdelen in de apparatuur die door de gebruiker kunnen worden onderhouden.
Laat al het onderhoud over aan gekwalificeerd servicepersoneel.

Wijzigingen of aanpassingen die niet uitdrukkelijk door de fabrikant zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om dit apparaat te bedienen ongeldig maken.

UW SYNERGY SERIES SUBWOOFER POSITIONEREN

Klipsch actieve subwoofers zijn ontworpen om diepe bassen te reproduceren en de impact te leveren die uw films en muziek tot leven brengt. Plaats uw subwoofer voor optimale prestaties in een hoek van de kamer aan dezelfde muur als uw luidsprekers van het voorste kanaal. (zie afbeeldingen 1 en 2). Houd er rekening mee dat de plaatsing van de kamer een dramatisch effect kan hebben op de prestaties van uw actieve subwoofer. Hoekplaatsing, zoals hierboven gesuggereerd, zal de hoeveelheid basoutput verhogen, terwijl het plaatsen van de subwoofer langs het midden van een muur of in de kamer de hoeveelheid basoutput zal verminderen. Experimenteer met een aantal verschillende plaatsingsopties en bedieningsinstellingen om er een te vinden die het beste past bij uw specifieke kamer en smaak. Houd er bij het kiezen van de locatie van uw subwoofer rekening mee dat u de ingebouwde versterker van de subwoofer op een stopcontact moet aansluiten.

AANSLUITINGEN EN BEDIENINGSELEMENTEN

Optimale aansluitingen - Klipsch Synergy actieve subwoofers kunnen worden aangesloten op de subwooferuitgang van uw elektronica via de RCA-jack-ingangen ("LINE IN") op het achterpaneel van de subwoofer (zie afbeelding 3). Dit kan in plaats van de conventionele luidsprekerkabelaansluitingen ("HIGH LEVEL IN"). Voor meer informatie over de bedieningselementen die in deze handleiding worden genoemd en over basmanagement, kunt u contact opnemen met uw dealer of www.klipsch.com bezoeken.

Conventionele luidsprekerkabelaansluitingen - Gebruik 16-gauge of dikkere luidsprekerkabel en sluit de RODE "positieve" (+) aansluiting van het LINKER kanaal van uw versterker aan op de RODE (+) aansluiting van de LINKER kanaal ingang ("HIGH LEVEL IN") van uw subwoofer. Sluit de ZWARTE "negatieve" (-) aansluiting van het LINKER kanaal van uw versterker aan op de ZWARTE "negatieve" (-) aansluiting van de LINKER kanaal ingang ("HIGH LEVEL IN") van uw subwoofer. Herhaal deze procedure om het RECHTER kanaal van uw versterker aan te sluiten op de RECHTER kanaal ingang van uw subwoofer (zie afbeelding 4). Zorg ervoor dat geen blanke draden van een van de aansluitingen andere aansluitingen raken, omdat dit een kortsluiting kan veroorzaken en uw apparatuur kan beschadigen.

"HIGH LEVEL OUT" - Dit geeft het "HIGH LEVEL IN"-signaal door aan uw linker- en rechterluidsprekers waarbij frequenties onder 100 Hz zijn verwijderd.

"LINE IN/LFE" - Deze ingang wordt gefilterd door de ingebouwde "LOW PASS" (LP) crossover en is ontworpen als een algemene ingang voor de subwoofer. Het accepteert het LFE-signaal van uw digitale surround-elektronica.

"LOW PASS" (LP) CROSSOVER - Met de crossover kan de gebruiker de bovenste frequentie cutoff van de subwoofer selecteren. De frequentie is selecteerbaar van 40-120Hz. Frequenties boven het ingestelde niveau worden uitgefilterd, zodat u de output van de subwoofer kunt mengen met die van uw hoofdtelefoons.

"GAIN" - Deze regelaar dient als een algemene volumeregelaar voor de subwoofer. Het wordt gebruikt om het uitgangsniveau van de subwoofer aan te passen aan de hoofdtelefoons.

"PHASE" 0/180 - Deze regelaar wordt gebruikt om de output van de subwoofer akoestisch aan te passen aan uw hoofdtelefoons. Selecteer de positie, 0˚ of 180˚, waarin uw subwoofer meer output heeft op de luisterpositie.

"POWER" (AAN/UIT) ON/OFF - In de "ON" (AAN) positie blijft de subwoofer constant "on" (aan) of kan hij

"on" (aan) en "off" (uit) automatisch worden gezet wanneer het "AUTO/ON"-circuit is ingeschakeld (zie "AUTO/ON"). In de "OFF" (UIT) positie blijft de subwoofer "off" (uit) totdat de schakelaar handmatig terug wordt gezet naar de "ON" (AAN) positie.

AUTO/ON - Wanneer de hoofdschakelaar "POWER" (AAN/UIT) ON/OFF in de "OFF" (UIT) positie staat, heeft deze schakelaar geen invloed op de subwoofer. Wanneer de hoofdschakelaar "POWER" (AAN/UIT) ON/OFF in de "ON" (AAN) positie staat, kan met deze schakelaar het auto-circuit worden ingeschakeld. Wanneer deze schakelaar in de "AUTO"-positie staat, schakelt de subwoofer automatisch "on" (aan) in wanneer hij een signaal detecteert. Hij schakelt automatisch "off" (uit) na 20 minuten zonder signaal. Wanneer deze schakelaar in de "ON" (AAN) positie staat, blijft de subwoofer "on" (aan) zolang de schakelaar "POWER" (AAN/UIT) ON/OFF in de "ON" (AAN) positie staat.

LED-indicator - Klipsch Synergy actieve subwoofers hebben een LED aan de onderkant van het voorpaneel die de status van de ingebouwde versterker aangeeft. De LED licht rood op wanneer de versterker in de stand-bymodus staat en blauw wanneer de versterker aan staat en een signaal ontvangt.

ONDERHOUD EN REINIGING VAN UW ACTIEVE SUBWOOFER

Uw subwoofer heeft een duurzame vinyl afwerking die alleen droog afstoffen of reinigen met een droge doek vereist. Vermijd het gebruik van schurende of op oplosmiddelen gebaseerde reinigers en agressieve schoonmaakmiddelen. Het borstelopzetstuk van uw stofzuiger moet al het stof van uw subwooferbehuizing verwijderen.

STEREO PLAATSING

FIGUUR 1

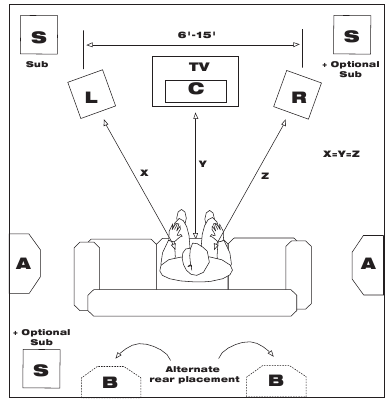

SURROUND LCR EN ACHTERKANALEN

FIGUUR 2

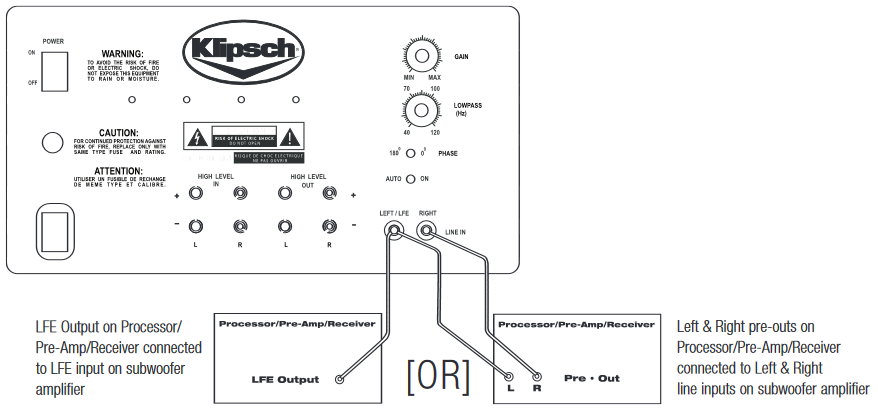

LAAG NIVEAU AANSLUITINGEN

FIGUUR 3

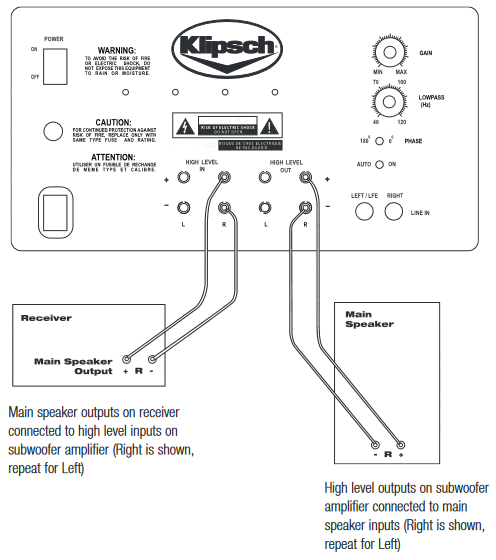

HOOG NIVEAU AANSLUITINGEN

FIGUUR 4

3502 Woodview Trace, Suite 200
Indianapolis, Indiana 46268 USA
1^.800^.KLIPSCH • www.klipsch.com
