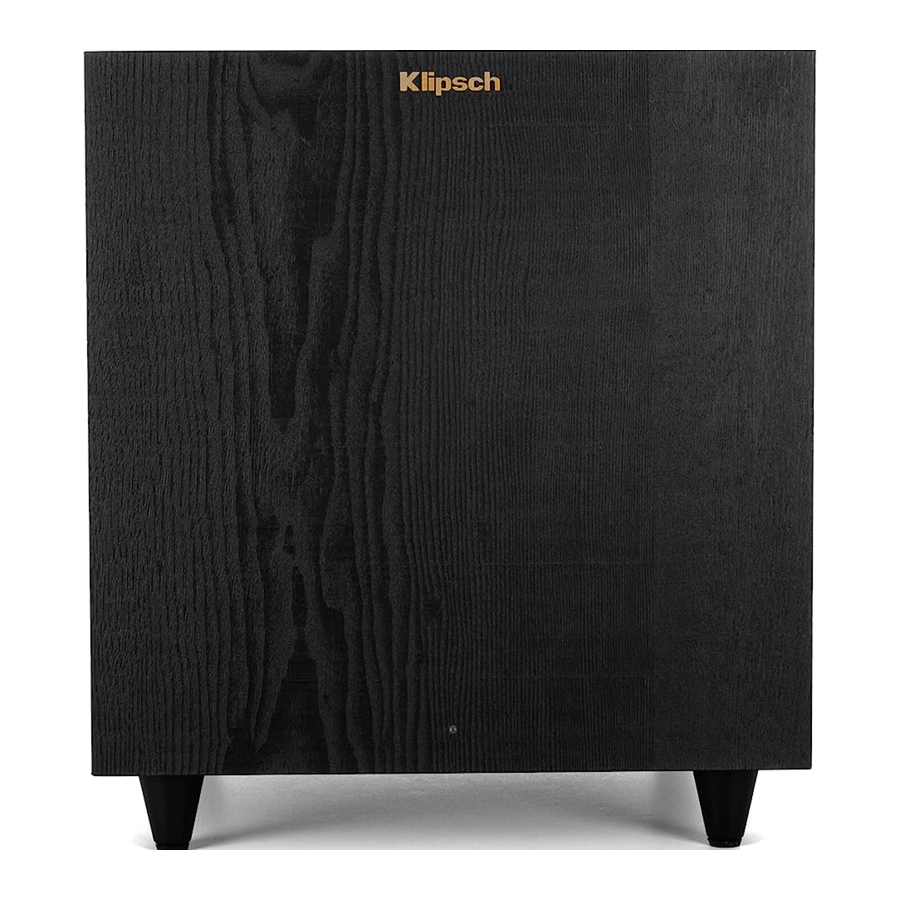

Klipsch R-80SWi Subwoofer

INLEIDING

REFERENCE _(n):

DE STANDAARD, DE RICHTLIJN, HET PUNT GEBRUIKT VOOR VERGELIJKING
DE BELICHAMING VAN HET LEGENADARISCHE KLIPSCH-GELUID

LUID EN TROTS SINDS 1946
In 1946 bracht Paul W. Klipsch een revolutie teweeg in de audio-industrie door onze eigen hoorntechnologie en de akoestische principes te creëren die de drijvende kracht vormen achter ons veelgeprezen kenmerkende geluid.

Tegenwoordig blijven we trouw aan de visie van PWK en stoppen we het beste van een eeuw aan zweet en genialiteit in elk product dat we maken. Deze luidsprekers zijn het resultaat van onze obsessie met die auditieve perfectie. Ervaar de kracht, details en emotie van Klipsch Reference. Wij zijn de Keepers of the Sound^®.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES deze instructies.
BEWAAR deze instructies.
NEEM alle waarschuwingen in acht.
VOLG alle instructies op.
Gebruik dit apparaat NIET in de buurt van water.
REINIG UITSLUITEND met een droge doek.
Blokkeer GEEN ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
GEBRUIK UITSLUITEND hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
GEBRUIK UITSLUITEND met een kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of wordt verkocht met het apparaat. Wees voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.
Stel dit apparaat NIET bloot aan druppels of spatten en zorg ervoor dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het product wordt geleverd.

De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

Er mogen geen open vuurbronnen — zoals kaarsen — op het product worden geplaatst.

INSPECTIE

We willen dat uw nieuwe luidsprekersysteem er net zo goed uitziet als toen het de fabriek verliet! Controleer onmiddellijk op eventuele transportschade. Pak uw nieuwe luidsprekersysteem voorzichtig uit en controleer de onderdelen aan de hand van de paklijst. In extreme omstandigheden kunnen items tijdens het transport beschadigd zijn geraakt. Als er schade wordt geconstateerd, neem dan contact op met de bezorgdienst en de dealer waar het systeem is gekocht. Vraag om een inspectie en volg hun instructies voor de beoordeling. Zorg ervoor dat u de originele verzenddoos van het product bewaart.

ONDERHOUD & REINIGING

Uw luidsprekers hebben een duurzame afwerking die alleen droog afstoffen of reinigen met een droge doek vereist. Vermijd het gebruik van schurende of op oplosmiddelen gebaseerde reinigers en agressieve schoonmaakmiddelen. Het borstelopzetstuk van uw stofzuiger moet al het stof van de roosters van uw luidsprekers verwijderen.

REGISTRATIE

Registreer uw product online op www.klipsch.com/register

Blijf op de hoogte van nieuwe producten en promoties.
Uw persoonlijke gegevens zullen nooit worden doorverkocht.
Deze registratie-informatie wordt niet gebruikt voor garantiedoeleinden.
Bewaar uw aankoopbewijs voor garantieclaims.

UW REFERENCE-SUBWOOFER POSITIONEREN

Klipsch-aangedreven subwoofers zijn ontworpen om diepe bassen te reproduceren en de impact te leveren die uw films en muziek tot leven brengt. Plaats uw subwoofer voor optimale prestaties in een hoek van de kamer aan dezelfde muur als uw luidsprekers van het voorste kanaal. (zie afbeelding 1). Houd er rekening mee dat de plaatsing van de kamer een dramatisch effect kan hebben op de prestaties van uw aangedreven subwoofer. Hoekplaatsing, zoals hierboven gesuggereerd, zal de hoeveelheid basoutput verhogen, terwijl het plaatsen van de subwoofer in het midden van een muur of in de kamer de hoeveelheid basoutput zal verminderen. Experimenteer met een aantal verschillende plaatsingsopties en bedieningsinstellingen om degene te vinden die het beste bij uw specifieke kamer en smaak past. Houd er bij het kiezen van de locatie van uw subwoofer rekening mee dat u de ingebouwde versterker van de subwoofer op een stopcontact moet aansluiten.

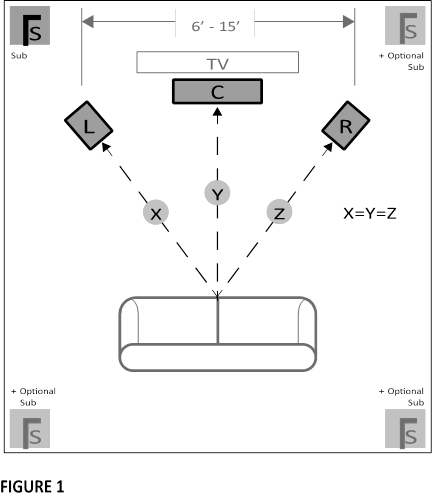

LUIDSPREKERPLAATSING IN LUISTERGEBIED

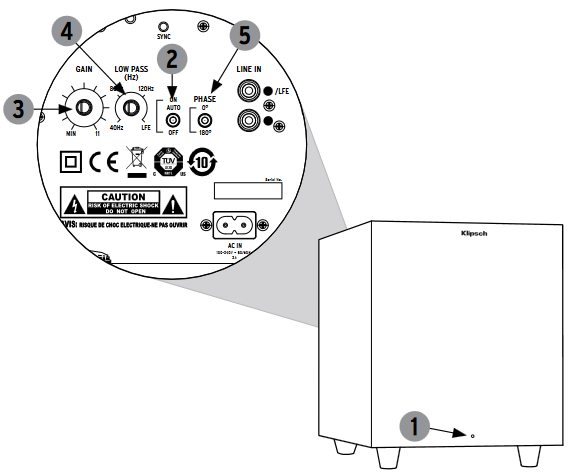

SUBWOOFER

Zorg ervoor dat de subwoofer is losgekoppeld van het stopcontact voordat u verbindingen maakt. Bij afwezigheid van een subwooferuitgang op uw receiver (indien aanwezig) naar de linker/LFE- en rechteringang op de subwoofer.

POWER LED: Deze LED bevindt zich op het voorpaneel en geeft de bedrijfsstatus van de ingebouwde versterker aan. De LED licht groen op wanneer de versterker is ingeschakeld en een signaal ontvangt. Als de LED donker is en niet brandt, is de versterker uitgeschakeld. Raadpleeg uw dealer of bezoek www.klipsch.com voor meer informatie over de bedieningselementen die in deze handleiding worden genoemd en over basmanagement.
POWER SWITCH: Wanneer deze schakelaar in de stand "ON/AUTO" (AAN/AUTO) staat, wordt de subwoofer automatisch "on" (aan) geschakeld wanneer deze een signaal detecteert. Na 15-20 minuten zonder signaal gaat deze automatisch naar de "standby mode" (stand-by modus). Wanneer deze schakelaar in de "OFF" (UIT) stand staat, blijft de subwoofer "off" (uit) totdat de schakelaar handmatig wordt teruggezet in de "ON/AUTO" (AAN/AUTO) stand.
GAIN: Als uw subwoofer is aangesloten op een Subwoofer Output van een surround-receiver, zet u eerst de volumeregeling van de subwoofer in de receiver op de stand "half way" (halverwege) of "0 dB". Verhoog vervolgens het volume (of de versterking) van de subwoofer totdat het volumeniveau van de subwoofer overeenkomt met de output van uw hoofdluidsprekers. Nadat deze installatie is voltooid, is de volumeregeling op de hoofdversterker of voorversterker van uw systeem de volumeregeling voor zowel uw subwoofer als luidsprekers samen. Als uw subwoofer is aangesloten op de L/R Pre-Amp Outputs van een receiver, is er geen subwoofervolume in die receiver dat u kunt instellen voordat u de gain-regeling van de subwoofer instelt.
"LOWPASS" CONTROL: Het gekozen crossover-punt bepaalt waar lage basfrequenties worden "handed off" (overgedragen) van de luidsprekers naar de subwoofer. Als u het crossover-punt in de receiver instelt, draait u de Lowpass Filter-knop op de subwoofer naar het meest rechtse punt (160Hz). Stel het crossover-punt in op basis van de grootte van de linker/rechter hoofdluidsprekers die u in het systeem gebruikt. Als algemene regel geldt dat u voor grotere, vloerstaande luidsprekers het crossover-punt tussen 50Hz-90Hz instelt. Als u kleine boekenplank- of "satellite" (satelliet) luidsprekers voor de hoofdluidsprekers gebruikt, stelt u het crossover-punt in tussen 90Hz-150Hz. Hoe kleiner de luidspreker, hoe hoger de instelling totdat de basfrequenties goed mengen tussen de luidsprekers en uw subwoofer zodra uw systeem volledig is aangesloten. Als uw receiver geen crossover-puntinstelling heeft, stelt u in plaats daarvan het Lowpass Filter op de subwoofer in binnen dezelfde aanbevolen instellingen (zie de handleiding van de receiver voor meer informatie over de luidsprekerinstallatie).
"PHASE" (FASE) 0/180: Deze regelaar wordt gebruikt om de output van de subwoofer akoestisch aan te passen aan uw hoofdluidsprekers. Selecteer de positie 0˚ of 180˚ waarin uw subwoofer meer output heeft op de luisterpositie.

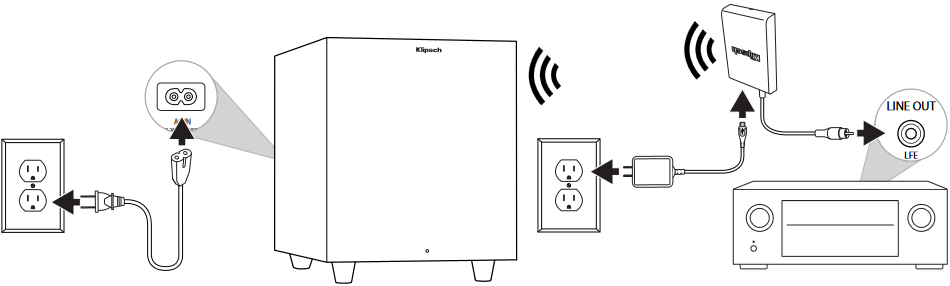

DRAADLOZE VERBINDING

OPNIEUW VERBINDEN

HOUD 3 SECONDEN VAST]
KNIPPEREND BLAUW
BLAUW LICHT

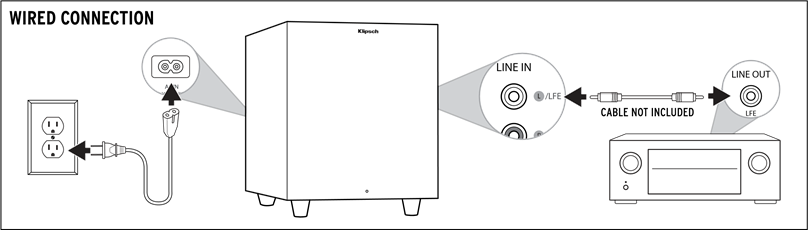

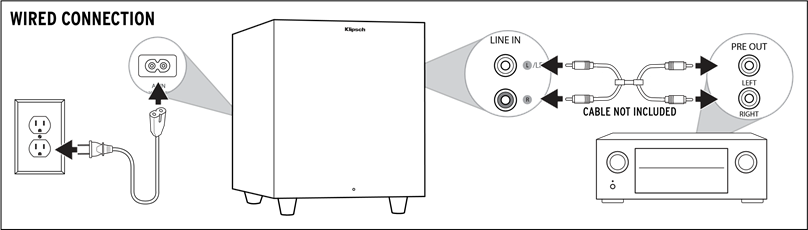

BEDRADE VERBINDING
