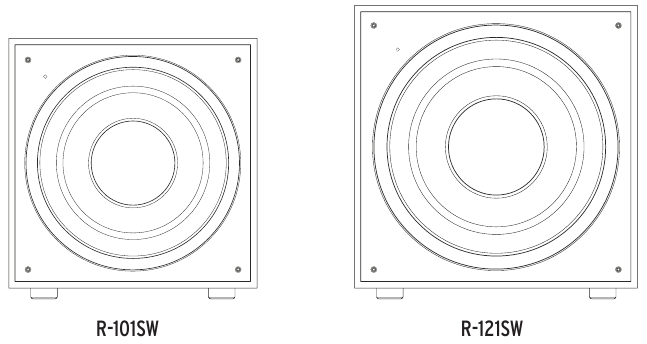

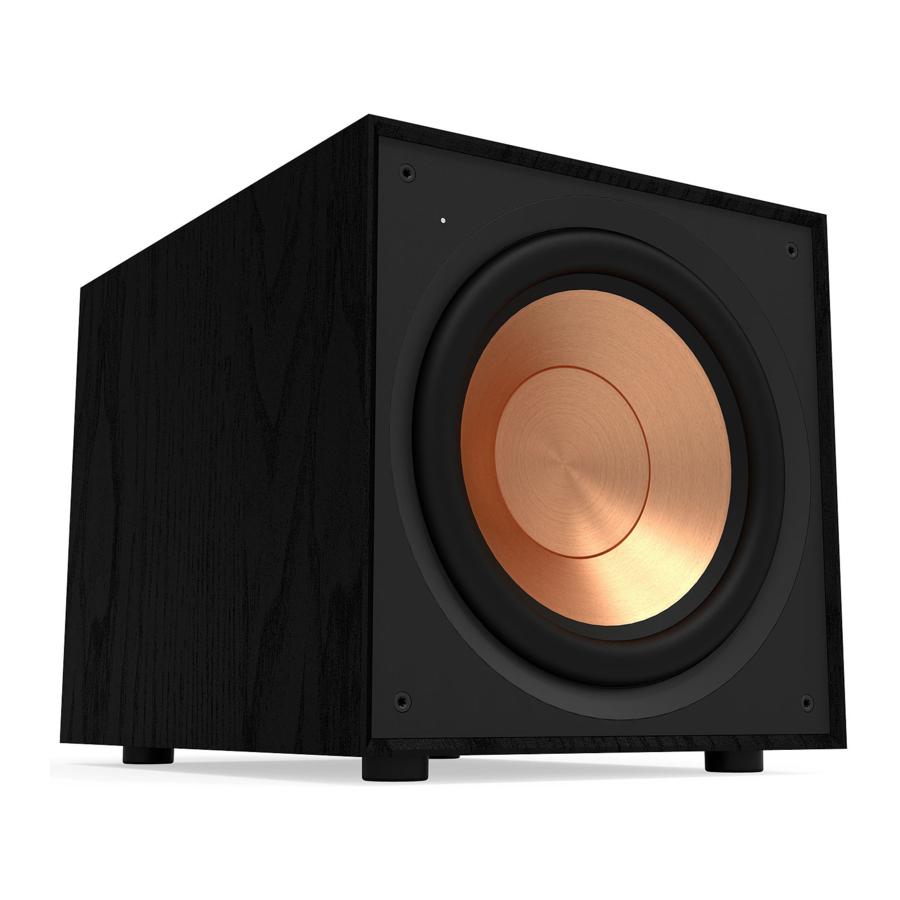

Klipsch R-101SW, R-121SW - Subwoofer Handleiding
REFERENCE SUBWOOFERS
INSPECTIE
We willen dat uw nieuwe luidsprekersysteem er net zo goed uitziet als toen het de fabriek verliet! Controleer onmiddellijk op eventuele transportschade. Pak uw nieuwe luidsprekersysteem zorgvuldig uit en controleer de onderdelen aan de hand van de paklijst. In extreme omstandigheden kunnen items tijdens het transport beschadigd zijn geraakt. Als er schade wordt ontdekt, neem dan contact op met de bezorgservice en de dealer waar het systeem is gekocht. Vraag om een inspectie en volg hun instructies voor de evaluatie. Zorg ervoor dat u de originele verzenddoos van het product bewaart.
UW REFERENCE SUBWOOFER POSITIONEREN
Klipsch actieve subwoofers zijn ontworpen om diepe bassen te reproduceren en de impact te leveren die uw films en muziek tot leven brengt. Voor optimale prestaties plaatst u uw subwoofer in een hoek van de kamer aan dezelfde muur als uw voorste kanaalluidsprekers. (zie afbeelding 1). Houd er rekening mee dat de plaatsing van de kamer een dramatisch effect kan hebben op de prestaties van uw actieve subwoofer. Hoekplaatsing, zoals hierboven gesuggereerd, zal de hoeveelheid basoutput verhogen, terwijl het plaatsen van de subwoofer langs het midden van een muur, of buiten in de kamer de hoeveelheid basoutput zal verminderen. Experimenteer met een aantal verschillende plaatsingsopties en bedieningsinstellingen om de instelling te vinden die het beste past bij uw specifieke kamer en smaak. Houd er bij het kiezen van de locatie van uw subwoofer rekening mee dat u de ingebouwde versterker van de subwoofer moet aansluiten op een stopcontact.

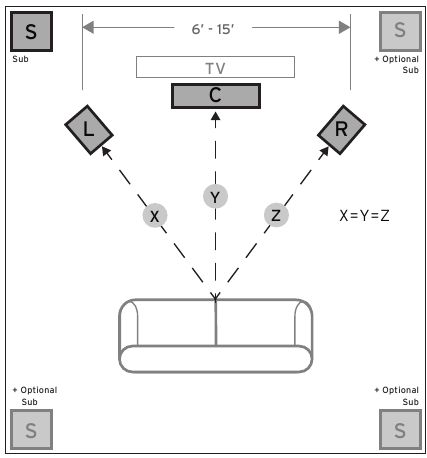

FIGURE 1
LUIDSPREKERPLAATSING IN LUISTERGEBIED
AANSLUITINGEN EN BEDIENINGSELEMENTEN
Zorg ervoor dat de subwoofer is losgekoppeld van het stopcontact voordat u aansluitingen maakt.
"LINE IN" (LIJN INGANG) Aansluiting - De meeste moderne surround receivers (en voorversterkers) hebben een lijnniveau subwoofer uitgang met het label Subwoofer Pre Out, Sub Out, SW Out, enz. Als u deze uitgang heeft, sluit u het ene uiteinde van een subwoofer kabel erop aan en sluit u het andere uiteinde van de kabel aan op de subwoofer lijn ingang met het label LEFT/LFE. Deze aansluiting zorgt ervoor dat de subwoofer kan werken met zowel muziek als surround sound films (raadpleeg uw receiver handleiding). Indien uw receiver geen subwoofer uitgang heeft, kunt u als alternatieve aansluiting de linker en rechter kanaal Pre-Amp Outputs van uw receiver (indien aanwezig) aansluiten op de linker/LFE en rechter ingang op de subwoofer.
"LOWPASS" (LAAGDOORLAAT) Bediening - Het gekozen crossover punt bepaalt waar lage basfrequenties worden "overgedragen" van de luidsprekers naar de subwoofer. Als u het crossover punt in de receiver instelt, draait u de Lowpass Filter knop op de subwoofer naar het verste punt rechts (160Hz). Stel het crossover punt in op basis van de grootte van de belangrijkste linker/rechter luidsprekers die u in het systeem gebruikt. Als algemene regel geldt dat u voor grotere, staande luidsprekers het crossover punt instelt tussen 50Hz-90Hz. Als u kleine boekenplank- of "satelliet" luidsprekers gebruikt voor de hoofdluidsprekers, stelt u het crossover punt in tussen 90Hz-150Hz. Hoe kleiner de luidspreker, hoe hoger de instelling totdat de basfrequenties goed mengen tussen de luidsprekers en uw subwoofer zodra uw systeem volledig is aangesloten. Als uw receiver geen crossover punt instelling heeft, stelt u in plaats daarvan het Lowpass Filter op de subwoofer in binnen dezelfde aanbevolen instellingen (zie de handleiding van de receiver voor meer informatie over de luidspreker setup).
Level (Niveau) - Als uw subwoofer is aangesloten op een Subwoofer Output van een surround receiver, zet u eerst de volumeregelaar van de subwoofer in de receiver op de "half way" (halve stand) of "0 dB" positie. Verhoog vervolgens het volume (of de gain) van de subwoofer totdat het volumeniveau van de subwoofer overeenkomt met de output van uw hoofdluidsprekers. Nadat deze setup is voltooid, is de volumeregelaar op de hoofdversterker of voorversterker van uw systeem de volumeregelaar voor zowel uw subwoofer als luidsprekers samen. Als uw subwoofer is aangesloten op de L/R PreAmp Outputs van een receiver, is er geen subwoofer volume in die receiver dat u kunt instellen voordat u de gain control van de subwoofer instelt.
"PHASE" (FASE) 0/180 – Deze regelaar wordt gebruikt om de output van de subwoofer akoestisch aan te passen aan uw hoofdluidsprekers. Selecteer de positie 0˚ of 180˚ waarin uw subwoofer meer output heeft op de luisterpositie.
Off/Auto/On (Uit/Auto/Aan) – Wanneer deze schakelaar in de "AUTO" positie staat, schakelt de subwoofer automatisch "on" (aan) wanneer hij een signaal detecteert. Hij gaat automatisch naar de "standby mode" (standby modus) na 15-20 minuten zonder signaal. Wanneer de schakelaar in de "On" (Aan) positie staat, blijft de subwoofer aan totdat hij handmatig naar een andere instelling wordt geschakeld. Wanneer deze schakelaar in de "OFF" (Uit) positie staat, blijft de subwoofer "off" (uit) totdat de schakelaar handmatig terug wordt gezet naar de "AUTO" (Auto) of "ON" (Aan) positie.
Power LED indicator (Power LED indicator) - Deze LED bevindt zich op de voorkant en geeft de operationele status van de ingebouwde versterker aan. De LED brandt groen wanneer de versterker aan staat en een signaal ontvangt. Als de LED donker is en niet brandt, is de versterker uit. Voor meer informatie over de bedieningselementen die in deze handleiding worden genoemd en over basmanagement, kunt u contact opnemen met uw dealer of een bezoek brengen aan www.klipsch.com

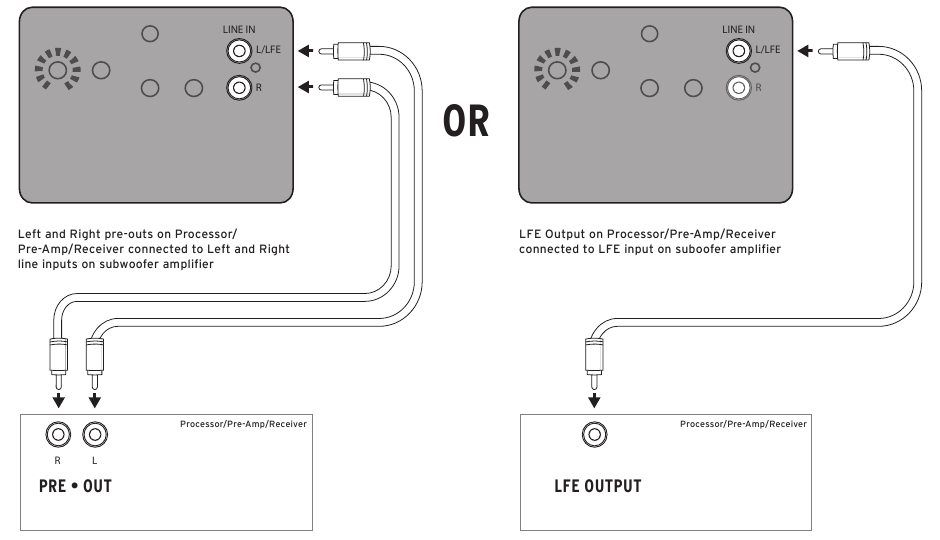

LIJN NIVEAU AANSLUITINGEN
FIGURE 2
ONDERHOUD EN REINIGING
Uw subwoofer heeft een duurzame vinyl afwerking die alleen droog afstoffen of reinigen met een droge doek vereist. Vermijd het gebruik van schurende of oplosmiddelhoudende reinigingsmiddelen en agressieve schoonmaakmiddelen. Het borstelopzetstuk van uw stofzuiger verwijdert stof van uw subwoofer behuizing.
PRODUCTREGISTRATIE
Registreer uw product online op www.klipsch.com/register
- Blijf op de hoogte van nieuwe producten en promoties.
- Uw persoonlijke gegevens worden nooit doorverkocht.
- Deze registratie informatie wordt niet gebruikt voor garantiedoeleinden.
Bewaar uw aankoopbewijs voor garantieclaims.
