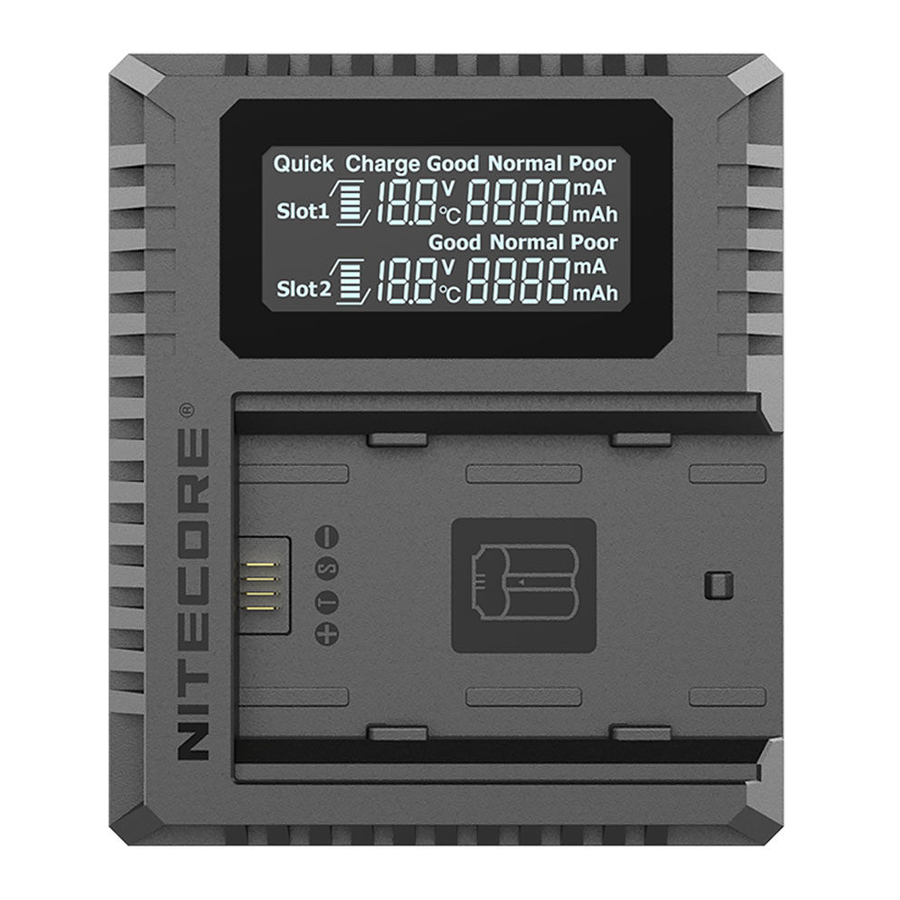

Nitecore FX3 - Snel USB Reislader Handleiding
Kenmerken
- Dubbele batterijlader
- Compatibel met Fujifilm NP-W235 camera batterijen
- QC-ingang beschikbaar
- USB-C ingangspoort
- Real-time informatie over batterijspanning, laadstroom, batterijtemperatuur, geladen volume en batterijgezondheid
- Detecteert automatisch de batterijgezondheid
- Thermische beveiliging tijdens het laadproces
- Omgekeerde polariteitsbeveiliging en anti-kortsluitbeveiliging
- Automatische aanpassing voor de optimale laadmodi tussen CC en CV
- Automatische selectie van laadstroom
- Automatische beëindiging na voltooiing van het laden
- Activeert overmatig ontladen batterijen met beschermende circuits
- Compatibel met powerbanks, 5V zonnepanelen en USB-adapters
- Gemaakt van duurzame en brandvertragende PC-materialen
- Optimaal ontwerp voor warmteafvoer
- Wereldwijd verzekerd door Ping An Insurance (Group) Company of China, Ltd.
Accessoires
USB-C Oplaadkabel
Specificaties
Ingang: DC 5V/2A of 9V/2A
Uitgangsspanning: Slot 1 8.4V±1%
Slot 2 8.4V±1%
Uitgangsstroom: QC Mode: 1,500mA*1 (MAX), 1,000mA*2 (MAX)
Standard Mode: 1,000mA*1 (MAX), 500mA*2 (MAX)
Interface: Input: USB-C
Output: connector
Batterij compatibiliteit: Fujifilm camera battery NP-W235
NP-W235 Compatible models: X-T4, GFX100S
(Raadpleeg de batterijcompatibiliteit voor meer compatibele modellen)
Afmetingen: 82mm×70mm×27.5mm (3.23"×2.76"×1.08")
Gewicht: 70g (2.47oz)
Gebruiksaanwijzing
Dit product is speciaal ontworpen voor de Fujifilm NP-W235 camera batterij. Het ondersteunt het gelijktijdig opladen van batterijen in beide slots. De uitgangsstroom wordt automatisch aangepast aan de ingangsstroom om de optimale laadinstelling te bereiken. Dit product mag NIET worden gebruikt met andere batterijen die niet in deze handleiding zijn gespecificeerd.
Laadmodi
De FX3 heeft 2 laadmodi (QC Mode en Standard Mode).
QC Mode: De FX3 is QC-ingang beschikbaar. Bij aansluiting op een QC-ondersteund apparaat (of adapter) toont het display "Quick Charge" (Snel laden) in de linkerbovenhoek. In deze status (Ingangsspanning: 9V) kan het 2 batterijen gelijktijdig opladen met een maximale uitgangsstroom van 1.000mA in elke slot, of 1 batterij met een maximale uitgangsstroom van 1.500mA.
Standard Mode: In deze status (Ingangsspanning: 5V) laadt het de batterijen op met een maximale uitgangsstroom van 1.000mA.
Automatische Stroomaanpassing
De werkelijke uitgangsstroom van de FX3 is afhankelijk van het maximale vermogen dat wordt geleverd door de USB-voeding. De uitgangsstroom wordt aangepast op basis van het werkelijke vermogen dat aan het apparaat wordt toegevoerd, waardoor de efficiëntie wordt verhoogd en de laadduur wordt verkort. Wanneer de batterijtemperatuur te hoog is, zal de FX3 automatisch het laadproces stopzetten om de batterij te beschermen.
Batterij Gezondheidscontrole
Zodra de batterij is geplaatst, zal de FX3 doorgaan met een eerste testlading met lage stroom om de batterijstatus te diagnosticeren. Na de diagnose wordt de batterijstatus weergegeven als Good (Goed), Normal (Normaal) of Poor (Slecht).
OPMERKING:
Plaats de batterij opnieuw wanneer "Poor" (Slecht) op het scherm verschijnt om de mogelijkheid van een slecht batterijcontact uit te sluiten, vervang de batterij als "Poor" (Slecht) consequent op het scherm verschijnt.
Omgekeerde Polariteit en Anti-Kortsluitbeveiliging
De FX3 maakt gebruik van mechanische omgekeerde polariteitsbeveiliging. Het plaatsen van incompatibele batterijen of een onjuiste batterij-installatie voorkomt de start van het laadproces. Het foutbericht "EE EE" verschijnt op het LCD-scherm wanneer een kortgesloten batterij is geïnstalleerd.
OPMERKING:
Wanneer het display het foutbericht "EE EE" toont, plaats dan de batterij gedurende 30 minuten in de originele batterijlader om deze te activeren. Als het daarna nog steeds niet kan worden opgeladen, vervang dan de batterij.
Overmatig Ontladen Batterij Activering
De FX3 activeert automatisch een overmatig ontladen batterij die is veroorzaakt door onjuiste opslag of misbruik.
OPMERKING:
Deze functie is alleen beschikbaar voor batterijen met een beschermend circuit.
Voorzorgsmaatregelen
- De FX3 is alleen compatibel met Fujifilm NP-W235 camera batterijen. Probeer GEEN andere batterijen op te laden.
- Matige warmte van dit product is te verwachten tijdens het laadproces, wat normaal is.
- Bedrijfstemperatuur: -10~40℃ (14~104℉), opslagtemperatuur: -20~60℃ (-4~140℉).
- Lees zorgvuldig alle labels op het apparaat om ervoor te zorgen dat de batterijen correct zijn geïnstalleerd.
- Sluit deze oplader aan op voedingen met de ingangsspanning die is vermeld in de specificaties van de gebruikershandleiding. Als de ingangsspanning te laag of te hoog is, kan dit leiden tot storingen of zelfs brand.
- Laad GEEN batterijen op als er een teken is van een defect of kortsluiting.
- De oplader is ontworpen voor volwassenen. Gebruik van de oplader door kinderen jonger dan de leeftijd moet onder toezicht staan. Bediening, gebruik of reiniging van de oplader mag NIET worden gedaan door kinderen van 8 jaar of jonger.
- Laat het product NIET onbeheerd achter terwijl het is aangesloten op een voeding. Koppel het product los bij elk teken van een storing en raadpleeg de gebruikershandleiding.
- Batterijen met een korte levensduur moeten zo snel mogelijk worden vervangen.
- Bewaar of gebruik het product NIET in een omgeving waar de temperatuur extreem hoog / laag is of snel verandert, of in een afgesloten ruimte met een hoge temperatuur.
- Bewaar het apparaat in geventileerde ruimtes. Gebruik het apparaat NIET in een vochtige omgeving en houd het uit de buurt van brandbare materialen.
- Vermijd schokken of stoten aan het apparaat.
- Plaats GEEN geleidende of metalen voorwerpen in het apparaat om kortsluiting en explosies te voorkomen.
- Koppel het apparaat los en verwijder de batterijen wanneer het niet in gebruik is.
- Demonteer of wijzig het apparaat NIET, omdat dit de productgarantie ongeldig maakt. Raadpleeg het garantiegedeelte in de handleiding voor volledige garantie-informatie.
- Misbruik het op geen enkele manier! Gebruik het alleen voor het beoogde doel en de beoogde functie.
Disclaimer
Dit product is wereldwijd verzekerd door Ping An Insurance (Group) Company of China, Ltd. NITECORE is niet verantwoordelijk of aansprakelijk voor enig verlies, schade of claim van welke aard dan ook als gevolg van het niet opvolgen van de instructies in deze gebruikershandleiding.
Garantie Details
Onze geautoriseerde dealers en distributeurs zijn verantwoordelijk voor garantieservice. Mocht er zich een probleem voordoen dat onder de garantie valt, dan kunnen klanten contact opnemen met hun dealers of distributeurs met betrekking tot hun garantieclaims, zolang het product is gekocht bij een geautoriseerde dealer of distributeur. De garantie van NITECORE wordt alleen verleend voor producten die zijn gekocht bij een geautoriseerde bron. Dit geldt voor alle NITECORE producten. Om in aanmerking te komen voor garantie, verwijzen wij u naar het gedeelte "BELANGRIJKE GARANTIE KENNISGEVING" bovenaan om uw product te valideren. Elk DOA / defect product kan binnen 15 dagen na aankoop worden omgeruild voor een vervanging via een lokale distributeur/dealer. Na 15 dagen kunnen alle defecte / slecht functionerende NITECORE® producten gedurende een periode van 12 maanden (1 jaar) vanaf de datum van aankoop kosteloos worden gerepareerd. Na 12 maanden (1 jaar) is een beperkte garantie van toepassing, die de kosten van arbeid en onderhoud dekt, maar niet de kosten van accessoires of vervangende onderdelen.
De garantie is ongeldig als het/de product(en):
- zijn afgebroken, gereconstrueerd en/of gewijzigd door onbevoegde partijen
- beschadigd zijn door verkeerde handelingen (d.w.z. installatie met omgekeerde polariteit, installatie van niet-oplaadbare batterijen of het niet opvolgen van de waarschuwingen)
- beschadigd zijn door lekkage van batterijen.
Voor de laatste informatie over NITECORE® producten en diensten kunt u contact opnemen met een lokale NITECORE® distributeur of een e-mail sturen naar service@nitecore.com.
※ Alle afbeeldingen, teksten en verklaringen die hierin in deze gebruikershandleiding worden gespecificeerd, zijn uitsluitend bedoeld ter referentie. Mocht er een discrepantie optreden tussen deze handleiding en informatie die is gespecificeerd op www.nitecore.com, dan prevaleert de informatie op onze officiële website. SYSMAX Innovations Co., Ltd. behoudt zich het recht voor om de inhoud van dit document te allen tijde zonder voorafgaande kennisgeving te interpreteren en te wijzigen.
BELANGRIJKE KENNISGEVING BETREFFENDE GARANTIESERVICE
Bedankt voor uw aankoop! Voordat u deze oplader gebruikt, dient u uw verificatiecode op de verpakkingsdoos te vinden en naar http://charger.nitecore.com/validation te gaan (of scan de QR-code naast de verificatiecode om op uw mobiele telefoon te bezoeken). Typ uw verificatiecode en persoonlijke informatie in zoals vereist en verzend de pagina. Na verificatie stuurt Nitecore u een e-mail met garantieservice. Deze e-mail en uw registratie e-mailadres zijn essentieel voor uw mogelijke garantieaanvraag. Voordat u de garantie service registratie voltooit, kunt u niet genieten van onze garantie service voor uw aankoop.
SYSMAX Innovations Co., Ltd.
TEL: +86-20-83862000
FAX: +86-20-83882723
E-mail: info@nitecore.com
Web: www.nitecore.com
Address: Unit 6355, 5/F, No.1021 Gaopu Road, Tianhe District, Guangzhou, 510653, Guangdong, China
Manufacturer: SYSMAX Power Technology, LLC
Vind ons op facebook: NITECORE photo
Made in China (Gemaakt in China)
