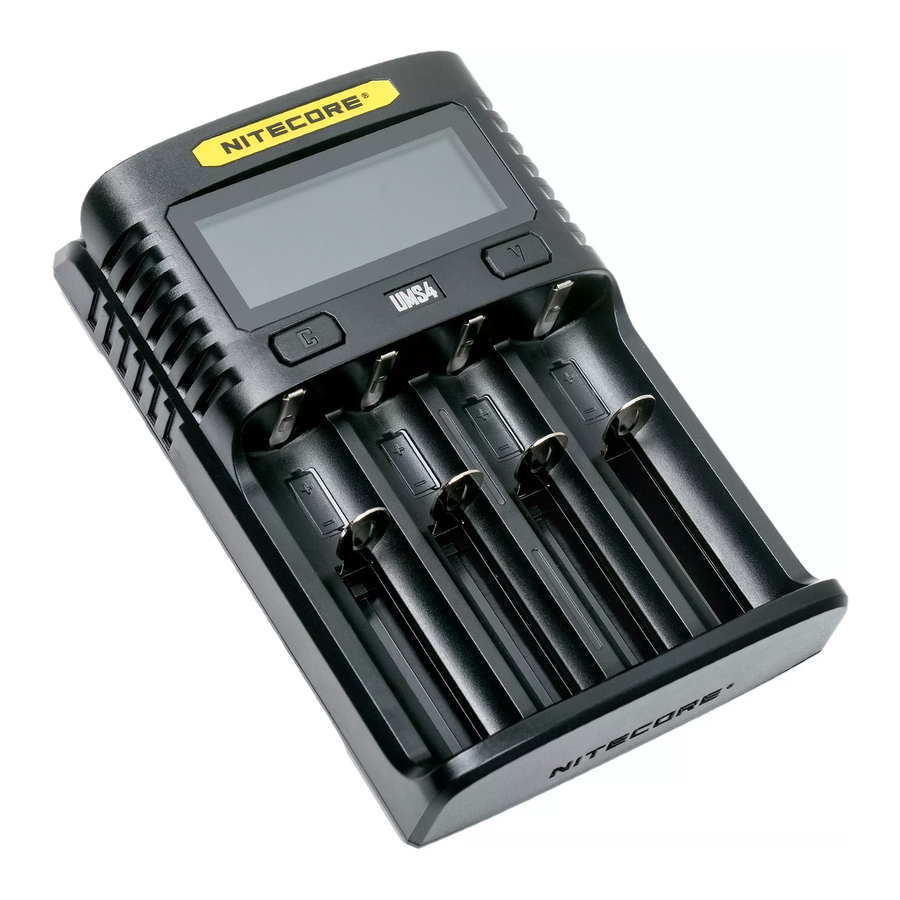

Nitecore UMS4 Handleiding

Kenmerken

• Intelligente USB-lader met vier sleuven
• QC 2.0-ingang beschikbaar
• Kan 4 batterijen tegelijkertijd opladen en elke sleuf onafhankelijk regelen
• Tot 3.000mA laadsnelheid in één sleuf
• Compatibel met Li-ion en Ni-MH/Ni-Cd batterijen met automatische detectie
• Automatische detectie van het batterijvermogen en automatische selectie van de juiste spanning en laadmodus (LiFePO4- en 3.8V Li-ion batterijen uitgesloten)
• Automatische selectie tussen 3 laadmodi (CC, CV en -dV/dt)
• Energiezuinig LCD-scherm voor real-time laadinformatie
• In staat om handmatig de laad-cutoffspanning en de laadstroom te selecteren
• Automatische detectie van batterijen met grote/kleine capaciteit en automatische selectie van de juiste laadstroom
• Automatische beëindiging na voltooiing van het laden
• Bescherming tegen omgekeerde polariteit en bescherming tegen kortsluiting
• Activering van overmatig ontladen batterij
• Restauratie van Li-ion batterij
• Bescherming tegen overmatig opladen
• Automatische detectie van interne batterijweerstand en weergave van de batterijstatus
• Gemaakt van duurzame en brandvertragende PC-materialen
• Optimaal ontwerp voor warmteafvoer
• Gecertificeerd door RoHS, CE, FCC en CEC
• Wereldwijd verzekerd door Ping An Insurance (Group) Company of China, Ltd.

Accessoires

USB-oplaadkabel

Specificaties

Gebruiksaanwijzing

Aansluiten op een stroombron: sluit de UMS4 aan op een externe stroombron (een USB-adapter, een computer of andere USB-oplaadapparaten) via de USB-oplaadkabel.

Batterijen plaatsen: De UMS4 beschikt over 4 onafhankelijk geregelde laadsleuven. Plaats batterijen van ondersteunde types in elke sleuf volgens de polariteitsmarkeringen op de sleuf. Na de installatie van de batterij begint de UMS4 met opladen en geeft de batterijstatus weer door "Good" (Goed) of "Poor" (Slecht), interne weerstand, laadstroom, batterijspanning, geladen volume en laadtijd op het LCD-scherm.

Batterijinspectie en foutrapport: De UMS4 heeft een bescherming tegen omgekeerde polariteit en een anti-kortsluitfunctie. Als er batterijen zijn geplaatst met omgekeerde polariteit of kortgesloten, geeft het LCD-scherm van de betreffende sleuf "EE EE" (EE EE) aan en knippert de vermogensniveauweergave om de gebruiker op een fout te wijzen.

Slim opladen: De UMS4 kan de juiste laadstromen kiezen op basis van intelligente detectie van batterijtypes en -capaciteiten. Handmatige selectie van de laadstroom is ook beschikbaar. De UMS4 is compatibel met:

1. 3.6V/3.7V Li-ion oplaadbare batterijen
2. 3.8V Li-ion oplaadbare batterijen (4.35V±1% wanneer volledig opgeladen)
3. 1.2V Ni-MH/Ni-Cd oplaadbare batterijen
4. 3.2V LiFePO4 batterijen

Standaardinstellingen

De standaardinstellingen (niet handmatig geconfigureerd) voor de UMS4 zijn:

* Bij het opladen van 1 of 2 batterijen wordt aanbevolen om ze in sleuf 1 en sleuf 3, of in sleuf 2 en sleuf 4 te plaatsen, om een hogere standaard laadstroom van 2.000mA te bereiken. Anders is de standaard laadstroom 1.000mA.
** Bij het opladen van 1 of 2 batterijen wordt aanbevolen om ze in sleuf 1 en sleuf 3, of in sleuf 2 en sleuf 4 te plaatsen, om een breder selecteerbaar bereik van laadstroom van 300mA-3.000mA te bereiken. Anders is het selecteerbare bereik van laadstroom 300mA-2.000mA.
Opmerking: De UMS4 kan automatisch laadmodi selecteren voor Ni-MH/Ni-Cd batterijen en 3.7V Li-ion batterijen. LiFePO4-batterijen en 3.8V Li-ion batterijen vereisen handmatige instellingen voor laad-cutoffspanningen. Voor de batterij waarvan de lengte >60mm (2.4") is, identificeert de UMS4 automatisch de capaciteit als >1.200mAh.

Knopbedieningen

Tijdens het laadproces:
Kort op de C-knop drukken om door de laadstatus van de 4 sleuven te bladeren.
Kort op de V-knop drukken om door batterijstatus, interne weerstand, laadstroom, batterijspanning, geladen volume en laadtijd op het LCD-scherm te bladeren.
Lang op de C-knop drukken om naar de laadinstellingmodus te gaan.
Lang op de V-knop drukken om naar de restauratiemodus te gaan. (Alleen effectief bij overmatig ontladen IMR-batterijen)

Na het betreden van de laadinstellingmodus:
Kort op de C-knop drukken om naar verschillende instellingsparameters te schakelen (laadstroom en cutoffspanning).
Kort op de V-knop drukken om telkens met 100mA te verhogen bij het instellen van de laadstroom; of om over te schakelen naar verschillende batterijtypes en spanningswaarden bij het instellen van de cutoffspanning.
Lang op de V-knop drukken om direct toegang te krijgen tot de maximale instelling bij het instellen van de laadstroom.
Lang op de C-knop drukken om de laadinstellingmodus op te slaan en te verlaten.
Opmerking: Voer 10 seconden geen actie uit om de laadinstellingmodus te verlaten zonder op te slaan en terug te keren naar de vorige instellingen.

Instellingen voor laadspanning

De UMS4 is compatibel met 3.6V/3.7V Li-ion en Ni-MH/Ni-Cd batterijen met automatische detectie en overname van de geschikte laadspanning. Voor LiFePO4-batterijen en 3.8V Li-ion batterijen volgt u de onderstaande stappen voor het instellen van de laadspanning:

1. Nadat de batterij is geplaatst en het laadproces begint, kort op de C-knop drukken om de juiste sleuf te selecteren en lang op de C-knop drukken om de laadinstellingmodus te openen.
2. Na het betreden van de laadinstellingmodus kort op de C-knop drukken. Wanneer het scherm de knipperende tekst "CHG. MODE" (LAAD. MODUS) weergeeft, kort op de V-knop drukken om de juiste laadspanning (3.7V/4.2V/4.3V) te selecteren.
3. Voor LiFePO4-batterijen moet de spanning worden ingesteld op 3.7V. Voor 3.8V Li-ion batterijen moet de spanning worden ingesteld op 4.3V.
4. Wanneer de instelling is voltooid, lang op de C-knop drukken om de laadinstellingmodus op te slaan en te verlaten.

Instellingen voor laadstroom

Volg de onderstaande stappen voor het instellen van de laadstroom:

1. Nadat de batterij is geplaatst en het laadproces begint, kort op de C-knop drukken om de juiste sleuf te selecteren en lang op de C-knop drukken om de laadinstellingmodus te openen.
2. Na het betreden van de laadinstellingmodus toont het scherm de knipperende tekst "CHG. STATUS" (LAAD. STATUS). Kort op de V-knop drukken om de laadstroom telkens met 100mA te verhogen. Lang op de V-knop drukken om direct toegang te krijgen tot de maximale instelling.
3. Wanneer de instelling is voltooid, lang op de C-knop drukken om de laadinstellingmodus op te slaan en te verlaten.
   Opmerking: Wanneer het ingangsvermogen onvoldoende is en een grote laadstroom is ingesteld, zal de lader automatisch de intelligente stroomverdeling overnemen op basis van het ingangsvermogen.

QC-laadmodus

De UMS4 is QC 2.0-ingang beschikbaar. Wanneer de lader wordt gevoed door een QC-ondersteunend apparaat of is aangesloten op een QC-adapter, toont het scherm "Quick Charge" (Snel opladen) en bereikt de maximale output van één sleuf 3.000mA.

Automatische detectie van interne batterijweerstand

Wanneer de UMS4 is ingeschakeld en de batterij is geplaatst, detecteert en toont deze automatisch de interne weerstand onder de "CHG. STATUS" (LAAD. STATUS). Wanneer de interne weerstand lager is dan 250mΩ, toont het scherm "Good" (Goed). Wanneer deze hoger is dan 250mΩ, toont het scherm "Poor" (Slecht) om aan te geven dat de batterij moet worden vervangen.

Berekening van geladen volume

Tijdens het laadproces berekent en toont het systeem automatisch het geladen volume onder de "CHG. STATUS" (LAAD. STATUS).

Bescherming tegen kortsluiting en omgekeerde polariteit

Als er batterijen zijn geplaatst met omgekeerde polariteit of kortgesloten, knippert het scherm om "EE EE" (EE EE) te tonen.

Energiebesparingsfunctie

Als er 3 minuten geen actie is op de knoppen of batterijen, wordt het scherm automatisch gedimd om energie te besparen. Voer een actie uit om het scherm te verlichten.

Activering van overmatig ontladen Li-ion batterij

De UMS4 is in staat om overmatig ontladen Li-ion batterijen met een beschermend circuit te activeren. Na de installatie van de batterij test en activeert de UMS4 de batterij voordat het opladen begint. Wanneer een batterij wordt gedetecteerd als beschadigd, toont het scherm "EE EE" (EE EE).

Restauratie van overmatig ontladen IMR-batterij

Wanneer een overmatig ontladen IMR-batterij wordt geplaatst, toont het scherm "EE EE" (EE EE). In dit geval lang op de V-knop drukken om de restauratiemodus te openen. Daarna wordt het laadproces voortgezet. De batterij moet worden vervangen als deze na verschillende pogingen niet kan worden hersteld.
OPMERKING: Bij het proberen een IMR-batterij te herstellen, is de bescherming tegen omgekeerde polariteit tijdelijk uitgeschakeld. Zorg ervoor dat de batterijen correct zijn geplaatst. Als u dit niet doet, kan dit leiden tot brand of explosie.

Bescherming tegen overmatig opladen

De UMS4 berekent afzonderlijk de laadtijd van elke batterij. Wanneer de laadtijd in één sleuf 20 uur overschrijdt, stopt deze automatisch het laadproces van deze sleuf en toont "END" (EINDE) onder de "CHG. STATUS" (LAAD. STATUS). Dit is om mogelijke oververhitting of zelfs explosie als gevolg van een probleem met de batterijkwaliteit te voorkomen.

Voorzorgsmaatregelen

1. De lader is beperkt tot het opladen van Li-ion, IMR, LiFePO4, Ni-MH/Ni-Cd oplaadbare batterijen. Gebruik de lader NIET met andere soorten batterijen, omdat dit kan leiden tot batterijexplosie, barsten of lekken, waardoor schade aan eigendommen en/of persoonlijk letsel kan ontstaan.
2. Matige warmte van dit product is te verwachten tijdens het laadproces, wat normaal is.
3. Omgevingstemperatuur bij gebruik: -10~40℃ (14~104℉); Opslagtemperatuur: -20~60℃ (-4~140℉)
4. Lees zorgvuldig alle etiketten op het apparaat om ervoor te zorgen dat de batterijen correct zijn geïnstalleerd.
5. Sluit deze lader aan op voedingen met de ingangsspanning die is vermeld in de specificaties van de gebruikershandleiding. Als de ingangsspanning te laag of te hoog is, kan dit leiden tot storingen of zelfs tot brand.
6. Laad GEEN batterijen op als er een teken is van een defecte of kortsluiting.
7. De lader is ontworpen voor volwassenen. Het gebruik van de lader door kinderen jonger dan de leeftijd moet onder toezicht staan. Bediening, gebruik of reiniging van de lader mag NIET worden gedaan door kinderen van 8 jaar of jonger.
8. Laat het product NIET onbeheerd achter terwijl het is aangesloten op een stroomvoorziening. Haal de stekker van het product uit het stopcontact bij elk teken van een storing.
9. Zorg ervoor dat het juiste programma en de juiste instellingen zijn gekozen en ingesteld. Een onjuist programma of een onjuiste instelling kan de lader beschadigen of brand en explosie veroorzaken.
10. Probeer NIET primaire cellen zoals zink-koolstof, lithium, CR123A, CR2 of een andere niet-ondersteunde chemische stof op te laden vanwege het risico op explosie en brand.
11. Laad GEEN beschadigde IMR-batterij op, omdat dit kan leiden tot kortsluiting van de lader of zelfs explosie.
12. Laad GEEN batterijen op of ontlaad ze niet als er tekenen zijn van lekkage, uitzetting/zwelling, beschadigde buitenste verpakking of behuizing, kleurverandering of vervorming.
13. Gebruik de originele adapter en het snoer voor de stroomvoorziening. Om het risico op beschadiging van het netsnoer te verminderen, trekt u ALTIJD aan de connector en niet aan het snoer. Gebruik de lader NIET als deze op enigerlei wijze beschadigd lijkt.
14. Bewaar of gebruik het product NIET in een omgeving waar de temperatuur extreem hoog/laag is of snel verandert, of in een afgesloten ruimte met een hoge temperatuur.
15. Bewaar het apparaat in geventileerde ruimtes. Gebruik het apparaat NIET in een vochtige omgeving en houd het uit de buurt van brandbare materialen.
16. Vermijd schokken of stoten aan het apparaat.
17. Plaats GEEN geleidende of metalen voorwerpen in het apparaat om kortsluiting en explosies te voorkomen.
18. Laad de batterijen NIET te veel op of ontlaad ze niet te veel. Laad de batterij zo snel mogelijk op als de stroom op is.
19. Haal de stekker van het apparaat uit het stopcontact en verwijder alle batterijen wanneer het niet in gebruik is.
20. Demonteer of wijzig het apparaat NIET, omdat dit de productgarantie ongeldig maakt. Raadpleeg het garantiegedeelte in de handleiding voor volledige garantie-informatie.
21. Misbruik op geen enkele manier! Gebruik alleen voor het beoogde doel en de beoogde functie.
