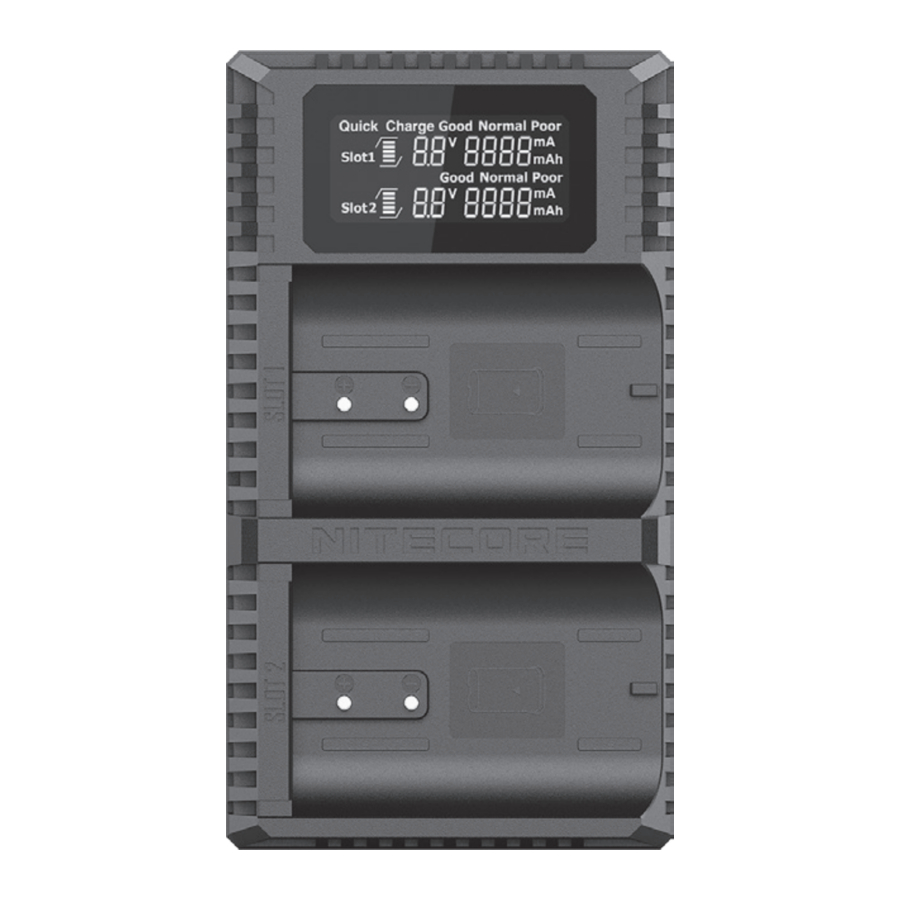

Nitecore UHC1 Pro - USB-reislader Handleiding
Kenmerken
- Dubbele batterijlader
- Compatibel met Hasselblad X System-batterijen
- QC 2.0 beschikbaar
- USB-ingang
- Real-time informatie over batterijspanning, laadstroom, geladen volume en batterijstatus
- Detecteert automatisch de batterijstatus
- Bescherming tegen omgekeerde polariteit en bescherming tegen kortsluiting
- Automatische aanpassing voor de optimale laadmodi tussen CC en CV
- Automatische selectie van laadstroom
- Automatische beëindiging na voltooiing van het laden
- Activeert te ver ontladen batterijen met beschermende circuits
- Compatibel met powerbanks, 5V zonnepanelen en USB-adapter
- Gemaakt van duurzame en brandvertragende PC (V0) materialen
- Optimaal ontwerp voor warmteafvoer
- Wereldwijd verzekerd door Ping An Insurance (Group) Company of China, Ltd.
Accessoires
USB-oplaadkabel
Specificaties
Ingang: DC 5V/2A of 9V/2A
Uitgangsspanning: Slot 1 8.4V±1%
Slot 2 8.4V±1%
Uitgangsstroom: QC-modus: 1200mA*1 (MAX), 800mA*2 (MAX)
Standaardmodus: 800mA*1 (MAX)
Interface: Ingang: USB
Uitgang: connector
Batterijcompatibiliteit: Hasselblad X System-batterijen
Compatibele modellen: X1D 50C, X1D II 50C
Afmetingen: 125mm×70mm×29mm (4.92" ×2.76" ×1.14")
Gewicht: 116g (4.09oz)
Gebruiksaanwijzing
Dit product is speciaal ontworpen voor Hasselblad X System-batterijen. Het ondersteunt het gelijktijdig opladen van batterijen in beide slots. De uitgangsstroom wordt automatisch aangepast aan de ingangsstroom om de optimale laadinstelling te bereiken. Dit product mag NIET worden gebruikt met andere batterijen die niet in deze handleiding zijn gespecificeerd.
Laadmodi
De UHX1 Pro heeft 2 laadmodi (QC-modus en Standaardmodus).
QC-modus: De UHX1 Pro is QC 2.0 beschikbaar. Wanneer verbinding wordt gemaakt met een QC-ondersteund apparaat (of adapter), toont het display "Quick Charge" (Snel opladen) in de linkerbovenhoek. In deze status (Ingangsspanning: 9V) kan hij 2 batterijen tegelijkertijd opladen met een maximale uitgangsstroom van 800mA in beide slots, of 1 batterij met een maximale uitgangsstroom van 1.200mA.
Standaardmodus: In deze status (Ingangsspanning: 5V) laadt hij de batterij die als eerste is geplaatst op met een maximale uitgangsstroom van 800mA, en laadt vervolgens de andere op wanneer de eerste batterij volledig is opgeladen.
Automatische stroomaanpassing
De werkelijke uitgangsstroom van de UHX1 Pro is afhankelijk van het maximale vermogen dat wordt geleverd door de USB-voedingsbron. De uitgangsstroom wordt aangepast op basis van het werkelijke vermogen dat aan het apparaat wordt toegevoerd, waardoor de efficiëntie wordt verhoogd en de laadtijd wordt verkort.
Batterijstatusbewaking
Zodra de batterij is geplaatst, zal de UHX1 Pro een eerste testlading met lage stroom uitvoeren om de batterijstatus te diagnosticeren. Na de diagnose wordt de batterijstatus weergegeven als Goed, Normaal of Slecht.
OPMERKING:
Plaats de batterij opnieuw wanneer "Slecht" (Poor) op het scherm verschijnt om de mogelijkheid van een slecht batterijcontact uit te sluiten, vervang de batterij als "Slecht" (Poor) consistent op het scherm verschijnt.
Bescherming tegen omgekeerde polariteit en bescherming tegen kortsluiting
De UHX1 Pro maakt gebruik van mechanische bescherming tegen omgekeerde polariteit. Het plaatsen van incompatibele batterijen of een onjuiste batterij-installatie zal het opstarten van het laadproces voorkomen. Het foutbericht "EE EE" verschijnt op het LCD-scherm wanneer een kortgesloten batterij is geïnstalleerd.
Activering van te ver ontladen batterij
De UHX1 Pro activeert automatisch een te ver ontladen batterij die is veroorzaakt door onjuiste opslag of verkeerd gebruik.
OPMERKING:
deze functie is alleen beschikbaar voor batterijen met een beschermend circuit.
Waarschuwingen
- De UHX1 Pro is alleen compatibel met Hasselblad X System-batterijen. Probeer GEEN andere batterijen op te laden.
- Matige warmte van dit product is te verwachten tijdens het laadproces, wat normaal is.
- Bedrijfstemperatuur: -10~40℃ (14~104℉), opslagtemperatuur: -20~60℃ (-4~140℉).
- Lees alle labels op het apparaat zorgvuldig om ervoor te zorgen dat de batterijen correct zijn geïnstalleerd.
- Sluit deze lader aan op voedingen met de ingangsspanning die in de specificaties van de gebruikershandleiding staat vermeld. Als de ingangsspanning te laag of te hoog is, kan dit leiden tot storingen of zelfs brand.
- Laad GEEN batterijen op als er een teken is van een defect of kortsluiting.
- De lader mag alleen worden gebruikt door volwassenen ouder dan 18 jaar. Kinderen onder deze leeftijd moeten onder toezicht staan van een volwassene bij het gebruik van de lader.
- Laat het product NIET onbeheerd achter terwijl het is aangesloten op een voeding. Koppel het product los bij enig teken van storing en raadpleeg de gebruikershandleiding.
- Batterijen met een korte levensduur moeten zo snel mogelijk worden vervangen.
- Stel het apparaat NIET bloot aan hoge temperaturen of verbrand het, vermijd het gebruik van het apparaat in omgevingen waar drastische temperatuurveranderingen mogelijk zijn.
- Bewaar het apparaat in geventileerde ruimtes. Gebruik het apparaat NIET in een vochtige omgeving en houd het uit de buurt van brandbare materialen.
- Vermijd schokken of stoten aan het apparaat.
- Plaats GEEN geleidende of metalen voorwerpen in het apparaat om kortsluiting en explosies te voorkomen.
- Koppel het apparaat los en verwijder de batterijen wanneer het niet in gebruik is.
- Demonteer of wijzig het apparaat NIET, omdat dit de productgarantie ongeldig maakt. Raadpleeg het garantiegedeelte in de handleiding voor volledige garantie-informatie.
- Misbruik het op geen enkele manier! Gebruik het alleen voor het beoogde doel en de functie.
Disclaimer
Dit product is wereldwijd verzekerd door Ping An Insurance (Group) Company of China, Ltd. NITECORE is niet verantwoordelijk of aansprakelijk voor enig verlies, schade of claim van welke aard dan ook die is ontstaan als gevolg van het niet opvolgen van de instructies in deze gebruikershandleiding.
Garantie Details
Onze geautoriseerde dealers en distributeurs zijn verantwoordelijk voor de garantieservice. Mocht er zich een probleem voordoen dat onder de garantie valt, dan kunnen klanten contact opnemen met hun dealers of distributeurs met betrekking tot hun garantieclaims, zolang het product is gekocht bij een geautoriseerde dealer of distributeur. De garantie van NITECORE wordt alleen verleend voor producten die zijn gekocht bij een geautoriseerde bron. Dit geldt voor alle NITECORE-producten. Om in aanmerking te komen voor garantie, verwijzen wij u naar het gedeelte "BELANGRIJKE GARANTIEAANKONDIGING" bovenaan om uw product te valideren. Elk DOA / defect product kan binnen 15 dagen na aankoop worden omgeruild voor een vervanging via een lokale distributeur/dealer. Na 15 dagen kunnen alle defecte / slecht functionerende NITECORE®-producten gratis worden gerepareerd gedurende een periode van 12 maanden (1 jaar) vanaf de aankoopdatum. Na 12 maanden (1 jaar) is er een beperkte garantie van toepassing, die de kosten van arbeid en onderhoud dekt, maar niet de kosten van accessoires of vervangende onderdelen.
De garantie is nietig als het/de product(en):
- zijn afgebroken, gereconstrueerd en/of gewijzigd door onbevoegde partijen
- beschadigd zijn door verkeerde handelingen (d.w.z. installatie met omgekeerde polariteit, installatie van niet-oplaadbare batterijen of het niet opvolgen van de waarschuwingen)
- beschadigd zijn door lekkage van batterijen.
Voor de laatste informatie over NITECORE®-producten en -diensten kunt u contact opnemen met een lokale NITECORE®-distributeur of een e-mail sturen naar service@nitecore.com.
※ Alle afbeeldingen, teksten en verklaringen die in deze gebruikershandleiding worden vermeld, zijn uitsluitend bedoeld ter referentie. Mocht er een discrepantie optreden tussen deze handleiding en de informatie die is gespecificeerd op www.nitecore.com, dan prevaleert de informatie op onze officiële website. SYSMAX Innovations Co., Ltd. behoudt zich het recht voor om de inhoud van dit document op elk moment zonder voorafgaande kennisgeving te interpreteren en te wijzigen.
BELANGRIJKE AANKONDIGING BETREFFENDE GARANTIESERVICE
Bedankt voor uw aankoop! Voordat u deze lader gebruikt, dient u uw verificatiecode op de verpakkingsdoos te vinden en naar http://charger.nitecore.com/validation te gaan (of de QR-code naast de verificatiecode te scannen om deze op uw mobiele telefoon te bezoeken). Vul uw verificatiecode en persoonlijke informatie in zoals vereist, en verzend de pagina. Na verificatie stuurt Nitecore u een e-mail met garantieservice. Deze e-mail en uw registratie-e-mailadres zijn essentieel voor uw mogelijke garantieaanvraag. Voordat u de garantieregistratie voltooit, kunt u niet genieten van onze garantieservice voor uw aankoop.
