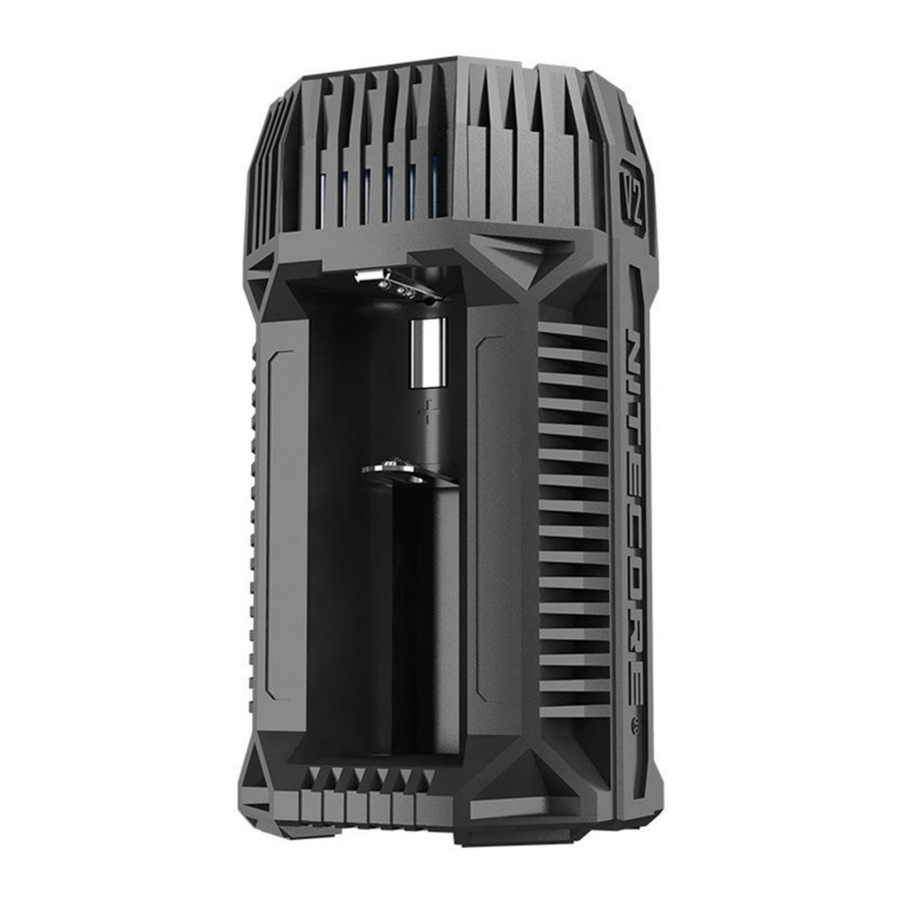

Nitecore V2 Handleiding

Functies

• Snelle batterijlader voor in de auto
• Kan 2 batterijen tegelijkertijd opladen
• Compatibel met en identificeert automatisch Li-ion, Ni-MH(NiCd) batterijen
• Drie laadmodi (CC, CV, -dV/dt)
• Detecteert automatisch de batterijstatus en selecteert de juiste laadmodus
• Laadstroom kan handmatig worden ingesteld door gebruikers
• Geïntegreerde USB-poort compatibel met alle USB-apparaten
• Stopt automatisch met opladen wanneer het opladen is voltooid
• Bescherming tegen te lang opladen
• Bescherming tegen omgekeerde polariteit en preventie van kortsluiting
• Compatibel met batterijen met kleine capaciteit
• Detecteert automatisch batterijen met verschillende capaciteiten en kiest de overeenkomstige maximale laadstroom
• PID (Proportion Integration Differentiation) systeem regelt de laadtemperatuur
• Activering voor overladen beschermde batterijen
• Kan Li-ion oplaadbare batterijen herstellen
• Gemaakt van brandvertragend/vlamwerend PC-materiaal
• Ontworpen voor optimale warmteafvoer
• Gecertificeerd door RoHS, CE, FCC en CEC
• Wereldwijd verzekerd door Ping An Insurance (Group) Company of China, Ltd.

Specificaties

Accessoire

Oplaadkabel voor in de auto

Gebruiksaanwijzing

Aansluiten op stroombron:
Sluit het ene uiteinde van de oplaadkabel/adapter voor in de auto aan op de V2 en het andere uiteinde op de sigarettenaansteker of het stopcontact.

Batterij installatie:
De V2 heeft 2 sleuven om oplaadbare batterijen van verschillende afmetingen op te laden. Zorg ervoor dat u batterijen van ondersteunde typen in beide sleuven plaatst en let op de polariteitsmarkeringen op elke sleuf. De oplader werkt niet als de batterij verkeerd is geplaatst. De 3 groene LED's boven de sleuf knipperen tegelijkertijd om gebruikers te waarschuwen voor de fout.

Oplaadtips:
Tijdens normaal opladen knipperen de groene LED's om de voortgang van het opladen aan te geven; wanneer het opladen is voltooid, worden alle 3 de LED's constant; als de oplader een fout detecteert, knipperen alle 3 de LED's om gebruikers te waarschuwen.

Slim opladen:
De V2 kiest de juiste laadstroom op basis van de intelligente detectie van batterijtypen en -capaciteiten. Handmatige selectie van de laadstroom is ook beschikbaar. De V2 is compatibel met: 3,7V Li-ion oplaadbare batterijen en 1,2V Ni-MH/Ni-Cd oplaadbare batterijen.

Standaard laadstroom

De standaard laadstroom is 1A. Na volledig opladen is de spanning van Li-ion batterijen 4,2V±1% en de spanning van Ni-MH/Ni-Cd batterijen 1,48V±1%.

Laadstroom selecteren

Na het inschakelen selecteert de V2 automatisch een laadstroom van 1A. De gebruiker kan op de functieschakelaar drukken om door "1A-2A-3A" te bladeren. De blauwe LED's bovenop de V2 lichten op om de huidige laadstroom aan te geven:

1. 1 blauwe LED geeft aan dat de laadstroom 1A is;
2. 2 blauwe LED's geven aan dat de laadstroom 2A is;
3. 3 blauwe LED's geven aan dat de laadstroom 3A is.

OPMERKING:

1. Wanneer de stroomtoevoer onvoldoende is, of de batterijen bijna vol zijn, zal de V2 automatisch de laadstroom verlagen terwijl de blauwe LED nog steeds de oorspronkelijke status weergeeft.
2. Voor Li-ion, Ni-MH en Ni-Cd batterijen met een kleine capaciteit is de selecteerbare maximale laadstroom 2A; voor andere batterijen met een grote capaciteit is de maximale laadstroom 3A; als de lengte van de batterij meer dan 60 mm (2,4") is, identificeert de V2 deze automatisch als een batterij met een grotere capaciteit.
3. Als een van de sleuven een batterij met een kleine capaciteit of een Ni-MH en Ni-Cd batterij oplaadt, is de maximale laadstroom van de oplader niet meer dan 2A.

Batterijactivering

De V2 is in staat om sommige ontladen Li-ion batterijen met een beschermingscircuit te activeren. Na het plaatsen van de batterij zal de V2 de batterij testen en proberen te activeren voordat deze wordt opgeladen. Wanneer een beschermde Li-ion batterij niet kan worden geactiveerd, beschouwt de V2 deze als beschadigd, de groene LED's boven de sleuf knipperen om aan te dringen op een onmiddellijke beëindiging van het opladen.

Li-ion Batterij Herstel
Na het plaatsen van een 0V IMR batterij, knipperen alle 3 de groene LED's boven de sleuf samen om aan te geven dat de batterij niet oplaadbaar is. Houd in deze situatie de functieschakelaar ingedrukt om de herstelmodus te activeren. Een van de LED's gaat branden om gebruikers te waarschuwen. Het wordt aanbevolen om de batterij weg te gooien als deze na verschillende pogingen niet kan worden hersteld.
OPMERKING: Bij een poging om een IMR batterij te activeren, is de bescherming tegen omgekeerde polariteit tijdelijk uitgeschakeld. Wees uiterst voorzichtig om ervoor te zorgen dat de batterijen correct zijn geplaatst. Het niet doen kan leiden tot brand en explosie.

Bescherming tegen te lang opladen
De V2 berekent de oplaadtijd van de batterij in elke sleuf afzonderlijk. Als de totale oplaadtijd langer is dan tien uur, wordt het opladen automatisch beëindigd en gaan alle groene LED's branden. Dit is om mogelijke oververhitting of zelfs explosie als gevolg van een batterijkwaliteitsprobleem te voorkomen.

Anti-kortsluiting en bescherming tegen omgekeerde polariteit
Als een batterij met omgekeerde polariteit is geplaatst of kortgesloten is, knipperen 3 LED's boven die sleuf om gebruikers te waarschuwen.

PID (Proportion Integration Differentiation) Systeem
Het PID-systeem regelt automatisch de laadtemperatuur binnen de veiligheidslimiet bij het opladen met een grote stroom.

USB-uitgang
De V2 ondersteunt USB-uitgang tijdens het opladen. De maximale uitgangsstroom is 2,1A.

Veiligheidsinstructie voor lithium-ionbatterijen

1. Laadstroom
   Voor alle oplaadbare lithiumbatterijen (inclusief Li-ion, IMR en LiFePO4 batterijen) raden we aan om geen stroom te gebruiken die groter is dan 1C* voor het opladen. Voor batterijen met een kleine capaciteit moet de laadstroom kleiner zijn dan 1C. * C=Capaciteit van een batterij. Bijvoorbeeld, 1C in een 2600mAh oplaadbare lithiumbatterij is 2,6A. 1C in een 3400mAh oplaadbare lithiumbatterij is 3,4A. Een te grote laadstroom zal leiden tot een grote hoeveelheid warmte, en dientengevolge batterijschade en explosie.
2. Voorzorgsmaatregelen
   1. Maak op geen enkele manier kortsluiting met de batterij.
   2. Gebruik geen 3,7V/3,8V lithiumbatterij als de spanning lager is dan 2,8V, anders kan deze overladen raken en/of vatbaar zijn voor explosie bij het volgende opladen.
   3. We raden ten zeerste batterijen met een beschermingscircuit aan. Let bij batterijen zonder beschermingscircuit (zoals IMR batterijen) op overmatige ontlading en kortsluiting.
   4. Ontlaad een batterij niet met een ontlaadstroom die groter is dan de maximaal nominale stroom.
3. Langdurige opslag
   De beste opslagspanning voor 3,7V/3,8V oplaadbare lithiumbatterijen is 3,7V. Een te lage of te hoge spanning kan uw batterij beschadigen tijdens de opslag. U kunt een batterij ontladen tot 3,7V, of deze opladen tot 3,7V in een oplader voordat u deze langdurig opslaat.

1. De oplader is beperkt tot het opladen van Li-ion, IMR, Ni-MH/Ni-Cd oplaadbare batterijen. Gebruik de oplader nooit met andere soorten batterijen, omdat dit kan leiden tot batterijexplosie, barsten of lekken, wat kan leiden tot schade aan eigendommen en/of persoonlijk letsel.
2. De veilige bedrijfstemperatuur voor de oplader ligt tussen -10~40°C, en de veilige opslagtemperatuur is -20~60°C.
3. Laad alleen de compatibele batterijen op die in de specificaties van deze gebruikershandleiding staan vermeld.
4. Sluit deze oplader aan op stroomvoorzieningen met de ingangsspanning die in de specificaties van de gebruikershandleiding staat vermeld. Als de ingangsspanning te laag of te hoog is, kan dit leiden tot storingen of zelfs brand.
5. Neem de polariteitsdiagrammen op de oplader in acht. Plaats de batterijcellen altijd met de positieve punt naar boven gericht.
6. Laat een werkende oplader niet onbeheerd achter. Als er een storing wordt gevonden, stop dan onmiddellijk met de werking.
7. De oplader is bedoeld voor gebruik door volwassenen ouder dan 18 jaar. Kinderen onder deze leeftijd moeten onder toezicht staan van een volwassene bij het gebruik van de oplader.
8. Probeer nooit primaire cellen op te laden, zoals alkaline, zink-koolstof, lithium, CR123A, CR2 of een andere niet-ondersteunde chemische samenstelling vanwege het risico op explosie en brand.
9. Laad geen beschadigde IMR batterij op, omdat dit kan leiden tot kortsluiting van de oplader of zelfs explosie.
10. Laad nooit een batterij op of ontlaad deze die tekenen vertoont van lekken, uitzetting/ zwelling, beschadigde buitenste omhulling of behuizing, kleurverandering of vervorming.
11. Gebruik de originele adapter en kabel voor de stroomvoorziening. Om het risico op schade aan het netsnoer te verminderen, trekt u altijd aan de connector in plaats van aan het snoer. Gebruik de oplader niet als deze op enigerlei wijze beschadigd lijkt te zijn.
12. Deze oplader is speciaal ontworpen voor het opladen in de auto/binnenshuis. Stel het apparaat niet bloot aan direct zonlicht, open vuur, regen of sneeuw; vermijd extreme hoge of extreme lage omgevingstemperaturen en plotselinge temperatuurveranderingen.
13. Om brand of elektrische schokken te voorkomen, houdt u de oplader uit de buurt van regen, vocht of vloeistof.
14. Wanneer deze in een auto wordt gebruikt, plaatst u de V2 in de bekerhouder om schade te voorkomen die wordt veroorzaakt door trillingen of schokken op een hobbelige weg.
15. Wanneer deze binnenshuis wordt gebruikt, gebruik of bewaar deze dan niet in een vochtige omgeving. Houd alle ontvlambare vluchtige stoffen uit de buurt van het werkgebied.
16. Steek geen geleidende materialen of metalen materialen in de oplader in geval van kortsluiting of explosie.
17. Raak geen hete oppervlakken aan. De oplaadbare batterijen of het apparaat kunnen heet worden bij volledige belasting of het opladen/ontladen met hoog vermogen.
18. Houd de oplader schoon. Laat geen stof of dingen de koelribben blokkeren.
19. Laad batterijen niet te veel op en ontlaad ze niet te veel. Laad lege batterijen zo snel mogelijk op.
20. Verwijder alle batterijen en trek de stekker van de oplaadeenheid uit het stopcontact wanneer deze niet in gebruik is.
21. Het openen, demonteren, wijzigen, manipuleren van het apparaat kan de garantie ongeldig maken, controleer de garantievoorwaarden.
22. Misbruik niet op enigerlei wijze! Gebruik alleen voor het beoogde doel en de functie.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Nitecore V2 Handleiding

Beschikbare talen
