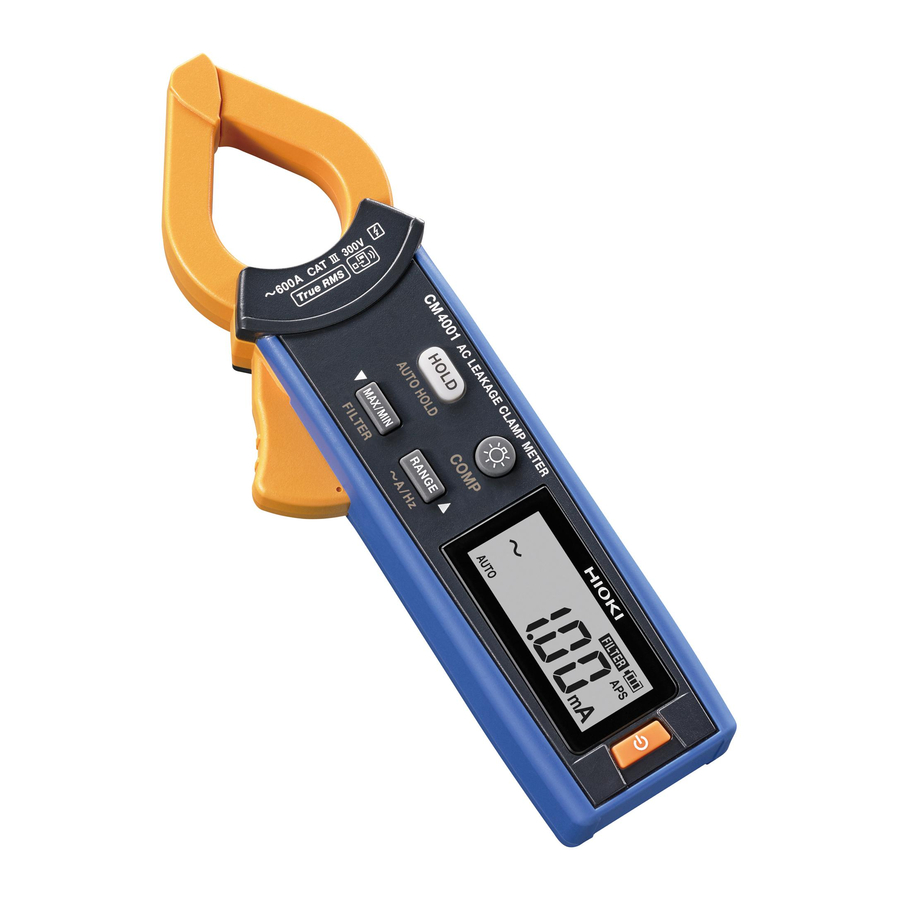

Hioki CM4001 - AC Lekstroomtangmeter Handleiding

Garantie

Garantiedefecten die optreden onder normale gebruiksomstandigheden in overeenstemming met de handleiding en de voorzorgsmarkeringen op het product, worden kosteloos gerepareerd. Deze garantie is geldig voor een periode van drie (3) jaar vanaf de aankoopdatum. Neem contact op met de distributeur waar u het product hebt gekocht voor meer informatie over de garantiebepalingen.

Inleiding

Om ervoor te zorgen dat u dit instrument optimaal kunt benutten op de lange termijn, dient u deze handleiding zorgvuldig te lezen en deze beschikbaar te houden voor toekomstig gebruik. Maak uzelf vertrouwd met het afzonderlijke document "Bedieningsvoorschriften" voordat u het instrument gebruikt.

Overzicht

Het instrument is een AC-lekstroomtangmeter die in staat is tot True RMS-waarde meting van stroom variërend van 0,60 mA tot 600,0 A met behulp van een compacte, low-profile sensor. Het biedt ook een comparatorfunctie om onmiddellijke pass/fail beoordelingen te vergemakkelijken.

Beoogd publiek

Deze handleiding is geschreven voor gebruik door personen die het product gebruiken of informatie verstrekken over het gebruik van het product.
Bij het uitleggen van het gebruik van het product wordt uitgegaan van elektrotechnische kennis (equivalent aan de kennis van een afgestudeerde van een elektrotechnische opleiding aan een technische middelbare school).

Notaties

In dit document worden de ernstniveaus van risico en gevaar als volgt ingedeeld.

	Geeft een direct gevaarlijke situatie aan die zal leiden tot de dood of ernstig letsel van de bediener.
	Geeft een potentieel gevaarlijke situatie aan die kan leiden tot de dood of ernstig letsel van de bediener.
	Geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht of matig letsel van de bediener of schade aan het instrument of storing.
	Geeft een handeling aan die niet mag worden uitgevoerd.
	Geeft een handeling aan die moet worden uitgevoerd.
	Geeft de noodzaak tot voorzichtigheid of de aanwezigheid van gevaar aan. Voor meer informatie over locaties waar dit symbool op instrumentcomponenten verschijnt, zie de sectie "Gebruiksaanwijzingen", waarschuwingsberichten aan het begin van de bedieningsinstructies, en bijgevoegd het document "Bedieningsvoorschriften".
	Geeft aan dat het instrument kan worden aangesloten op of losgekoppeld van een stroomvoerende geleider.
[ ]	De namen van elementen van de gebruikersinterface op het scherm staan tussen vierkante haken ([ ]).
Bold	Bedieningstoetsen worden vetgedrukt weergegeven.

Het instrumentscherm geeft de alfanumerieke tekens als volgt weer.

Gebruiksaanwijzingen

• Vermijd het laten vallen van of schokken aan het instrument, wat de bek kan beschadigen en de meting nadelig kan beïnvloeden.
• Plaats geen vreemd voorwerp tussen de bekken en steek geen vreemd voorwerp in de opening van de sensorkop. Dit kan de prestaties van de sensor of de openings- en sluitwerking van de sensorkop verslechteren.
• Weergegeven waarden kunnen vaak fluctueren als gevolg van inductiepotentiaal, zelfs als er geen spanning wordt toegepast. Dit is echter geen storing.
• De bereiken van 6 A en lager hebben andere sensorkarakteristieken dan de bereiken van 60 A en hoger. Als gevolg hiervan kan het gebruik van verschillende bereiken verschillende aangegeven waarden opleveren. Dergelijke verschillen vormen geen probleem met het instrument.
• Het gebruik van het instrument moet niet alleen de specificaties ervan bevestigen, maar ook de specificaties van alle accessoires, opties, batterij en andere apparatuur die in gebruik is.

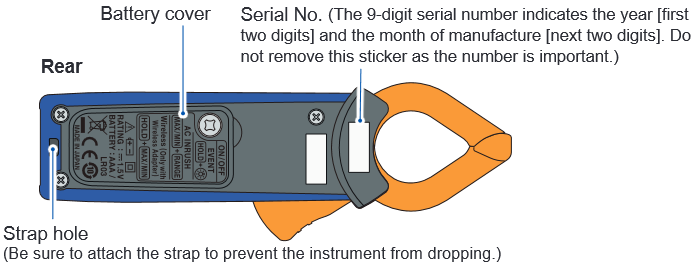

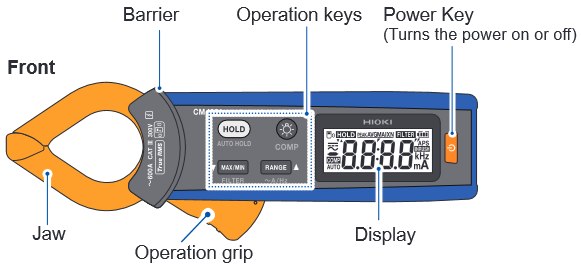

Namen en functie van onderdelen

Serienummer (Het 9-cijferige serienummer geeft het jaar [eerste twee cijfers] en de maand van fabricage [volgende twee cijfers] aan. Verwijder deze sticker niet, aangezien het nummer belangrijk is.)
Bandgat (Zorg ervoor dat u de band bevestigt om te voorkomen dat het instrument valt.)

Bedieningstoetsen

Toets	Eenmaal indrukken	1 sec. of langer indrukken
	Behoudt de gemeten waarde ( licht op) (Annuleren: Druk op de HOLD (Vasthouden) toets), slaat de gemeten waarde op bij gebruik van de GENNECT Cross.	Schakelt de automatische vasthoudfunctie in of uit. (HOLD knippert)
	Schakelt de display achtergrondverlichting in en uit. Deactiveert automatisch de achtergrondverlichting wanneer het instrument 40 seconden niet in gebruik is.	Schakelt de comparatorfunctie in of uit. (COMP licht op)
	Schakelt tussen de maximale waarde, minimale waarde, gemiddelde waarde, maximale piekwaarde, minimale piekwaarde en stroomwaarde. MAX ► MIN ► AVG ► PEAK MAX ► PEAK MIN ► ___ ___ Annuleren: Druk de MAX/MIN toets 1 sec. of langer in.	Schakelt de filterfunctie in of uit. (FILTER licht op)
	Schakelt tussen het automatische bereik, 60,00 mA bereik, 600,0 mA bereik, 6,000 A bereik, 60,00 A bereik en 600,0 A bereik.	Schakelt tussen frequentiemeting en stroommeting.

Opstartoptie

(Schakelt de stroom in terwijl de bedieningstoetsen worden ingedrukt)

Toets	Functie	Standaardwaarde	Instelling behouden?
	Annuleert de automatische stroombesparingsfunctie (APS) uit.	Aan	Nee
	Automatische deactivering van achtergrondverlichting (aan of uit)	Aan	Ja
	Schakelt de filterfunctie in of uit wanneer het instrument wordt ingeschakeld.	Uit	Ja
	Pieptoon (aan of uit)	Aan	Ja
	Geeft het serienummer weer.	–	–
	Geeft modelnummer, softwareversie en alle indicatoren weer.	–	–

Metingen uitvoeren

Om er zeker van te zijn dat het instrument correct werkt, dient u het instrument te inspecteren en de werking te controleren voordat u het gebruikt, om er zeker van te zijn dat er geen schade is ontstaan tijdens opslag of transport. Controleer of de uiteinden van de klemmen vrij zijn van beschadigingen en scheuren. Als er schade is aan het instrument, neem dan contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper voor reparatie.

• Om een elektrische schok te voorkomen, mag u geen gebieden achter de barrière aanraken terwijl het instrument in gebruik is.
• De maximale meetstroom varieert met de frequentie en de stroom die continu kan worden gemeten is beperkt. Het gebruik van het instrument onder deze limiet wordt derating genoemd. Meet geen stromen die hoger zijn dan de derating curve. Schade aan het instrument of oververhitting kan leiden tot storingen, brand of brandwonden.

Bevestig rond de draad en controleer de gemeten waarde.

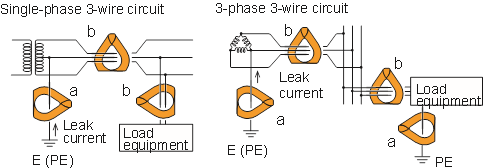

Lekstroommeting

• Voor het meten van geaarde draden, klemt u het instrument op slechts één draad (zie a in de afbeelding).
• Voor een algemene meting, klemt u het instrument op alle draden van het circuit die zijn samengebonden (zie b in de afbeelding).
• Om een ​​eenfasig 2-draads circuit te meten, klemt u beide draden van het circuit samen.
• Om een ​​3-fasig 4-draads circuit te meten, klemt u alle 4 de draden van het circuit samen. Als dit niet mogelijk is, voer dan de meting uit op de aardingsdraad van de apparatuur.
• Metingen zijn mogelijk niet nauwkeurig in de onderstaande gevallen.
  1. Als er een grote stroom door een nabijgelegen elektrische leiding loopt.
  2. Als u het instrument gebruikt om de golfvormen aan de secundaire zijde van een omvormer of andere speciale golfvormen te meten.
• Houd er rekening mee dat er kortstondig een groot aantal op het display kan verschijnen bij het openen of sluiten van de klemmen. Dit is geen fout. Het kan even duren voordat het display terugkeert naar nul. Het starten van de meting voordat het display terugkeert naar nul heeft echter geen invloed op de meting.

AC-stroommeting, frequentiemeting

• Klem het instrument op slechts één draad.
• Plaats de geleider loodrecht op de sensor.
• Correcte meting is mogelijk niet mogelijk in het geval van inschakelstroom of aanzienlijk fluctuerende stroom.
• Bij een lage temperatuur zijn er gevallen waarin de uitlezing mogelijk niet rond de nul ligt zonder enig ingangssignaal. Maar het heeft geen invloed op de meting.
• Druk op de RANGE (BEREIK) -toets gedurende 1 seconde of langer om te schakelen tussen frequentiemeting en stroommeting.

Handige functionaliteit

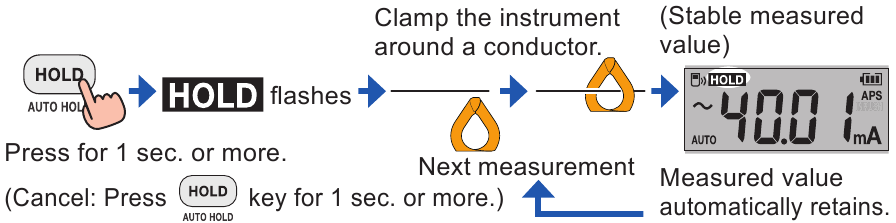

Auto hold-functie

Wanneer de gemeten waarde stabiliseert, wordt de waarde automatisch vastgehouden.

Comparator-functie

Als de huidige drempelwaarde wordt overschreden, laat het instrument een intermitterende pieptoon horen en wordt het display rood.

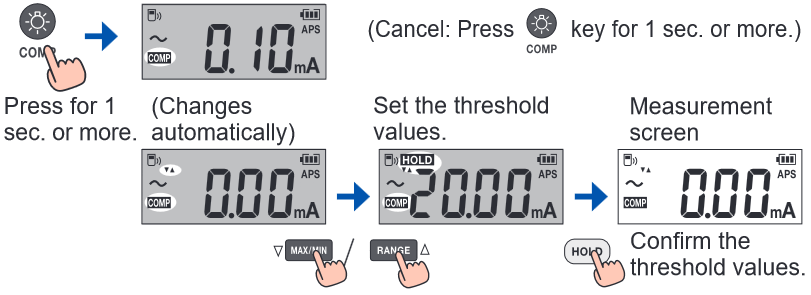

De drempelwaarden wijzigen

Filterfunctie
De effecten van ruis kunnen worden verminderd door het laagdoorlaatfilter.
De doorlaatband is −3 dB bij 180 Hz ±30 Hz. Schakel de filterfunctie uit bij het uitvoeren van metingen van stroomfrequenties hoger dan 180 Hz. Wanneer de filterfunctie is ingeschakeld, kan de aangegeven waarde lager zijn dan de werkelijke waarde.

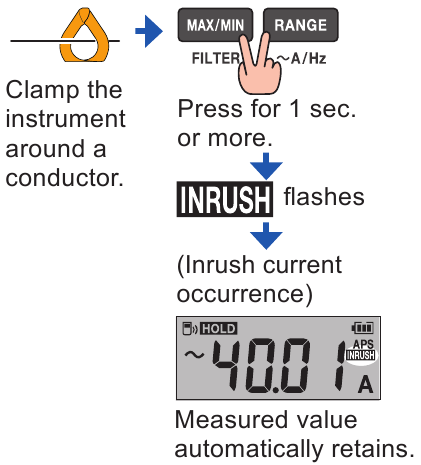

AC Inrush-functie (Inschakelstroommeting)
De gemeten waarde (RMS-waarde) wordt vastgehouden wanneer een inschakelstroom wordt gedetecteerd.

Herhaal de meting door op de HOLD (VASTHOUDEN) -toets te drukken.
Ga terug naar de normale meting door de MAX/MIN -toets en de RANGE (BEREIK) -toets tegelijkertijd gedurende 1 seconde of langer ingedrukt te houden.
Het inrush-bereik is vastgezet op het bereik tijdens de stroommeting. Concreet is het inrush-bereik vastgezet op het 600,0 A-bereik bij gebruik van het automatische bereik voor stroommeting en op het 600,0 mA-bereik bij gebruik van het 60 mA-bereik voor stroommeting.

Automatische stroombesparingsfunctie (APS)
Het instrument wordt uitgeschakeld als er gedurende ongeveer 10 minuten geen invoer en geen bediening is.

Draadloze functie (GENNECT Cross)

Wanneer de draadloze functie is ingeschakeld, kunt u meetgegevens bekijken en meetrapporten maken op mobiele apparaten. Zie de Help (Hulp) -functie in GENNECT Cross (applicatiesoftware, gratis) voor meer informatie over deze functionaliteit.

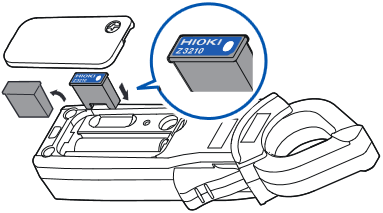

1. Sluit de Z3210 draadloze adapter (optie) aan op het instrument.


   1. Schakel de stroomschakelaar uit en koppel de klem los van het object dat wordt gemeten.
   2. Verwijder het batterijklepje door de schroeven los te draaien.
   3. Verwijder de beschermkap.
   4. Let op de oriëntatie
   5. Plaats het batterijklepje terug en zet het vast met de schroef.
2. Installeer GENNECT Cross op uw mobiele apparaat.

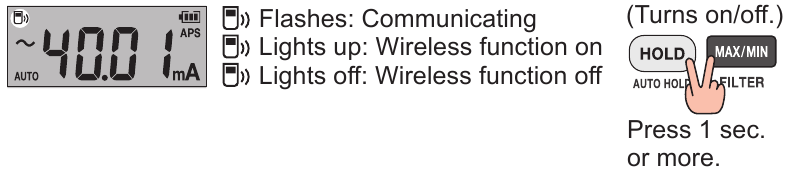

3. Schakel de stroomschakelaar in en controleer of de draadloze functie is ingeschakeld.


4. Start GENNECT Cross en koppel het met het instrument.
5. Selecteer de meetfunctie (zoals Algemene meting en Golfvormgrafiekfunctie) en start de meting.

• De communicatieafstand is ongeveer 10 m (zichtlijn). De afstand waarover gegevens kunnen worden verzonden en ontvangen, is sterk afhankelijk van de vraag of er obstakels zijn tussen de gekoppelde instrumenten (bijvoorbeeld muren, metalen barrières, enz.) en van de afstand tussen het instrument en de vloer (of de grond). Om een stabiele meting te garanderen, moet u de signaalsterkte controleren.
• Hoewel deze applicatiesoftware gratis wordt verstrekt, kunnen het downloaden of gebruiken van de applicatiesoftware internetverbindingskosten met zich meebrengen. Dergelijke kosten zijn uitsluitend de verantwoordelijkheid van de gebruiker.
• Deze applicatiesoftware werkt niet gegarandeerd op alle mobiele apparaten.

Eventfunctie

Door GENNECT Cross te gebruiken, kunt u naar wens een drempelwaarde instellen en gegevens registreren als deze wordt overschreden. Het instrument geeft het aantal opgenomen gebeurtenissen weer. Zie de Help (Hulp) -functie in GENNECT Cross voor meer informatie.

Reparaties, Inspecties en Reiniging

Als het instrument niet goed lijkt te functioneren, controleer dan of de batterij niet leeg is voordat u contact opneemt met uw geautoriseerde Hioki-distributeur of -wederverkoper.

Behandel het instrument tijdens verzending voorzichtig, zodat het niet beschadigd raakt door trillingen of schokken.

Reiniging
Als het instrument vuil wordt, veeg het dan schoon met een zachte doek die licht bevochtigd is met water of een neutraal reinigingsmiddel.

Foutmelding
Wanneer er een foutmelding op het LCD-scherm wordt weergegeven, is reparatie noodzakelijk. Neem contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper.

[Err 1] ROM-fout (programma)
[Err 2] ROM-fout (aanpassingsgegevens)
[Err 4] Geheugenfout
[Err 8] Z3210 communicatiefout (slechte verbinding, storing van Z3210 of hardware)

Batterij vervangen

Om elektrische schokken te voorkomen, schakelt u de aan/uit-schakelaar uit ("turn off the power switch" (schakel de stroomschakelaar uit)) en koppelt u de klem los van het object dat wordt gemeten voordat u de batterij vervangt

	Volledig opgeladen.
	Naarmate de batterijlading afneemt, verdwijnen zwarte laadstrepen, één voor één, van de linkerkant van de batterij-indicator.
	De batterijspanning is laag. Vervang de batterij zo snel mogelijk.
	(Knippert) De batterij is leeg. Vervang de batterij.

1. Verwijder het batterijklepje door de schroeven los te draaien ("Remove the battery cover by turning screws.").
2. Vervang de batterij ("Replace the battery.").
3. Plaats het batterijklepje terug en zet het vast met de schroef ("Replace the battery cover and secure in place with the screw.").

GENNECT Cross speciale site

https://gennect.net/en/cross/index
May 2020 Edition 1 CM4001A961-00 20-05H

Alle regionale contactinformatie

http://www.hioki.com
HOOFDKANTOOR ("HEADQUARTERS ")
81 Koizumi
Ueda, Nagano 386-1192 Japan

HIOKI EUROPE GmbH
Rudolf-Diesel-Strasse 5
65760 Eschborn, Germany
hioki@hioki.eu
1906 EN
Edited and published by HIOKI E.E. CORPORATION
Printed in Japan

*CE-conformiteitsverklaringen kunnen worden gedownload van onze website.

• Inhoud kan zonder voorafgaande kennisgeving worden gewijzigd.
• Dit document bevat auteursrechtelijk beschermde inhoud.
• Het is verboden om de inhoud van dit document zonder toestemming te kopiëren, reproduceren of wijzigen.
• Bedrijfsnamen, productnamen, enz. die in dit document worden genoemd, zijn handelsmerken of geregistreerde handelsmerken van hun respectieve bedrijven.
