Hioki L2003 - Pin Type Probe Handleiding

Introductie

Hartelijk dank voor de aanschaf van de HIOKI L2003 Pin Type Probe. Om maximale prestaties van het product te verkrijgen, dient u eerst deze handleiding te lezen en deze bij de hand te houden voor toekomstige referentie.

Inspectie/Onderhoud

Wanneer u het product ontvangt, dient u het zorgvuldig te inspecteren om er zeker van te zijn dat er geen schade is ontstaan tijdens de verzending. Als er schade zichtbaar is, of als het niet werkt volgens de specificaties, neem dan contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper.

Voorlopige controles

Voordat u het product gebruikt, dient u ervoor te zorgen dat de isolatie op de probes niet beschadigd is en dat er geen geleiders blootliggen. Het gebruik van het product in dergelijke omstandigheden kan een elektrische schok veroorzaken, dus neem contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper voor reparatie.

Onderhoud en service

Gebruik nooit reinigingsmiddelen die benzeen bevatten, alcohol, aceton, ether, ketonen, verdunners of benzine. Deze kunnen de behuizing vervormen en verkleuren.

• Om het product schoon te maken, veegt u het voorzichtig af met een zachte doek die bevochtigd is met water of een mild reinigingsmiddel.
• Als het product niet goed lijkt te functioneren, neem dan contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper. Verpak het product zo dat het niet beschadigd raakt tijdens de verzending, en voeg een beschrijving van de bestaande schade toe. Hioki kan niet verantwoordelijk worden gehouden voor schade die ontstaat tijdens de verzending.

Verwijdering

Hanteer en verwijder het product in overeenstemming met de lokale voorschriften.

Bedieningsvoorschriften

Het installeren van het product op ongeschikte locaties kan ertoe leiden dat de probe niet goed functioneert of tot ongelukken leidt. Installeer het niet op de volgende locaties. Voor meer informatie over de bedrijfstemperatuur en -vochtigheid, zie de specificaties.

• Blootgesteld aan direct zonlicht of hoge temperaturen
• Blootgesteld aan corrosieve of brandbare gassen
• Blootgesteld aan sterke elektromagnetische velden of elektrostatische ladingen
• In de buurt van inductieverwarmingssystemen (zoals hoogfrequente inductieverwarmingssystemen en IH-kookapparatuur)
• Gevoelig voor trillingen
• Blootgesteld aan water, olie, chemicaliën of oplosmiddelen
• Blootgesteld aan hoge luchtvochtigheid of condensatie
• Blootgesteld aan grote hoeveelheden stofdeeltjes

• De uiteinden van de probes zijn scherp. Wees voorzichtig om letsel te voorkomen.
• Om schade aan de probe te voorkomen, mag u niet op de probes stappen of ze tussen andere objecten klemmen. Buig of trek niet aan de probes aan hun basis.

Veiligheidsinformatie

Lees de volgende veiligheidsinstructies zorgvuldig door voordat u het product gebruikt.

• Klanten mogen het instrument niet wijzigen, demonteren of repareren. Het niet in acht nemen van deze voorzorgsmaatregelen kan leiden tot brand, elektrische schok of letsel.
• Zorg ervoor dat de ingang de maximale ingangsspanning of -stroom niet overschrijdt om productschade als gevolg van warmteontwikkeling te voorkomen. Overmatige spanning en stroom kunnen ervoor zorgen dat het product niet goed functioneert.

• Een verkeerde behandeling kan leiden tot een storing van de probe. Zorg ervoor dat u de instructies en voorzorgsmaatregelen in de handleiding begrijpt voordat u het product gebruikt.
• Als personen die niet bekend zijn met het meten van elektrische producten het product gaan gebruiken, moet een andere persoon die bekend is met dergelijke instrumenten toezicht houden op de werkzaamheden.

Veiligheidssymbolen

Geeft waarschuwingen en gevaren aan. Wanneer het symbool op het product is afgedrukt, raadpleeg dan een overeenkomstig onderwerp in de handleiding.

Geeft DC (gelijkstroom) aan.

Notatie
In deze handleiding worden de ernst van het risico en de gevarenniveaus als volgt ingedeeld.

	Geeft een potentieel gevaarlijke situatie aan die kan leiden tot de dood of ernstig letsel van de bediener.
	Geeft een potentieel gevaarlijke situatie aan die kan leiden tot licht of matig letsel van de bediener of schade aan het product of een storing.
	Geeft informatie met betrekking tot de werking van het product of onderhoudstaken waarmee de bedieners volledig vertrouwd moeten zijn.
	Geeft een verboden handeling aan.
	Geeft handelingen aan die moeten worden uitgevoerd.

Overzicht

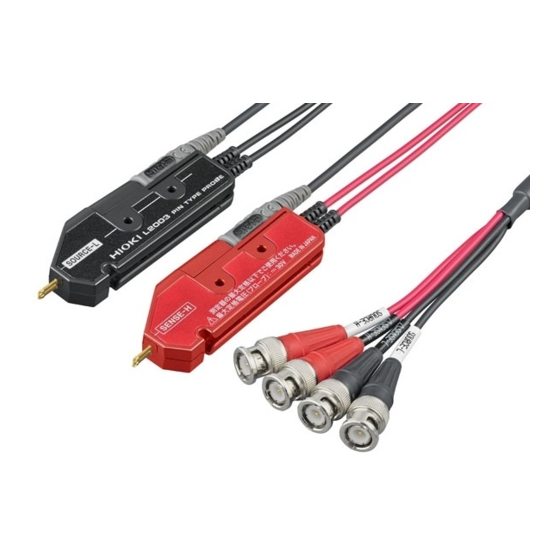

L2003 Pin Type Probe is een vierpolige probe. De probe kan worden gebruikt om contact te maken met verschillende soorten batterijen, aangezien de meeteenheid de vorm van een pin heeft.

Specificaties

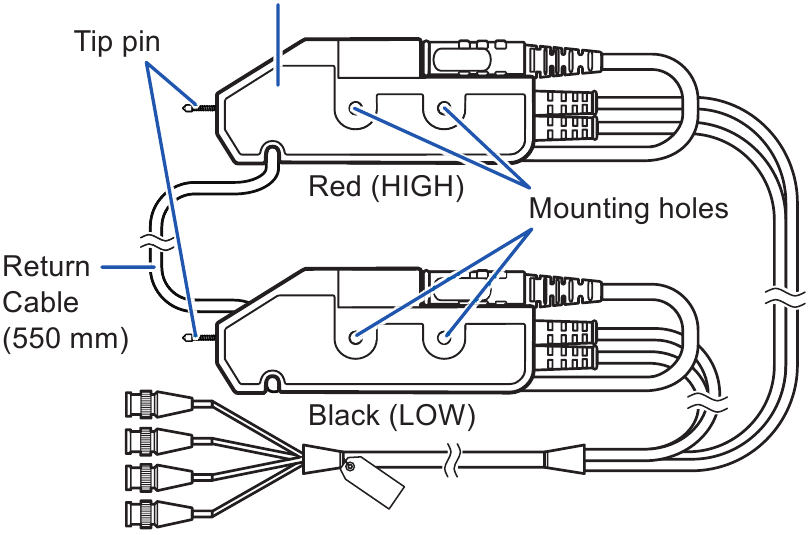

Onderdelen Namen

De maximale waarde van de probe is 30 V, maar wees voorzichtig om de maximale waarde van het meetinstrument niet te overschrijden.

Retourkabel (550 mm) wordt verzonden in een staat die is aangesloten op het instrument.

Accessoires

Verbindingsmethode

Reinig de punt van de meetpen en het oppervlak van het meetobject vóór de nulpuntsafstelling en meting.

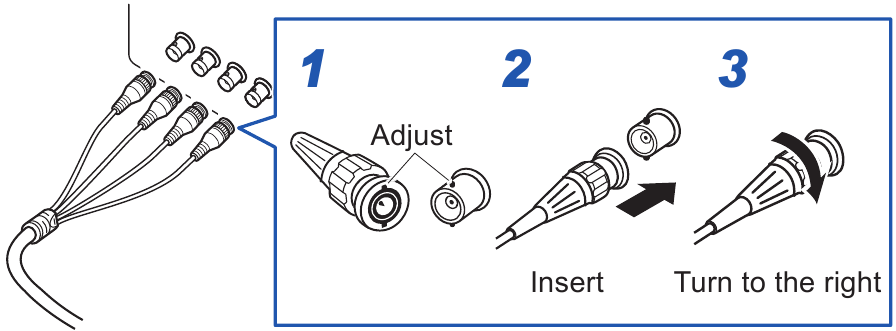

Aansluiten op het instrument

De retourkabel aansluiten

• Sluit de retourkabel aan vóór de meting.
• Pas de vaste positie van de meetpen aan zodat de retourkabel tussen de meetpennen niet doorzakt.

1. Steek de stekker van de retourkabel stevig in de achterkant van de meetpen (zowel rood als zwart).

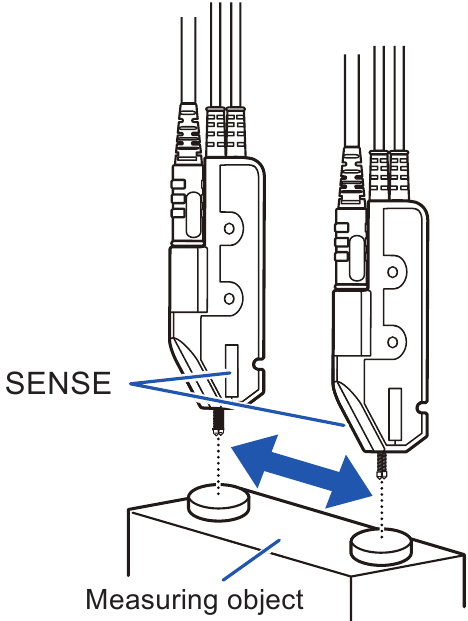

2. Plaats de meetpennen zo dat de afstand tussen de uiteinden van de meetpen gelijk is aan die tussen de terminals van het daadwerkelijke meetobject, met de SENSE-zijden van de meetpennen (zowel rood als zwart) naar binnen gericht.


3. Pas de positie van de meetpennen zo aan dat de retourkabel tussen de meetpennen niet doorzakt en zet vast door de retourkabel in de groeven van de meetpennen te duwen.

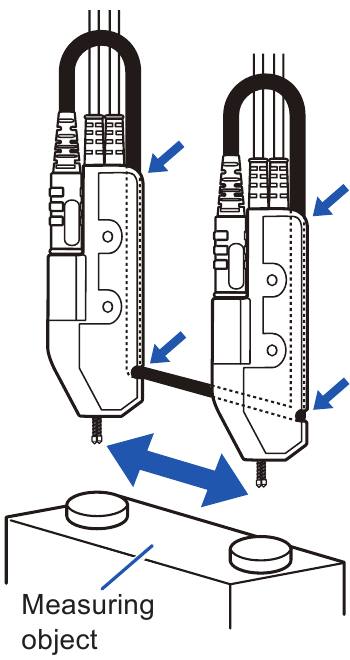

Van voren gezien

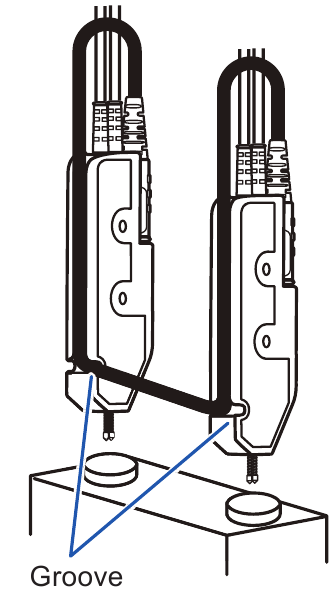

Van achteren gezien

(De retourkabel is in de bovenstaande afbeelding zwart aangegeven.)

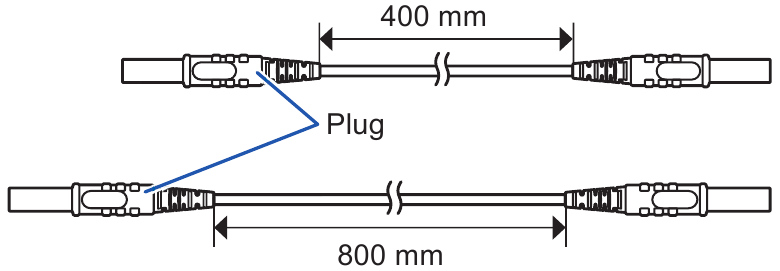

Gebruik een kabel van geschikte lengte voor de afstand tussen de terminals van het meetobject uit de drie soorten accessoirekabels.

Bevestigen met behulp van

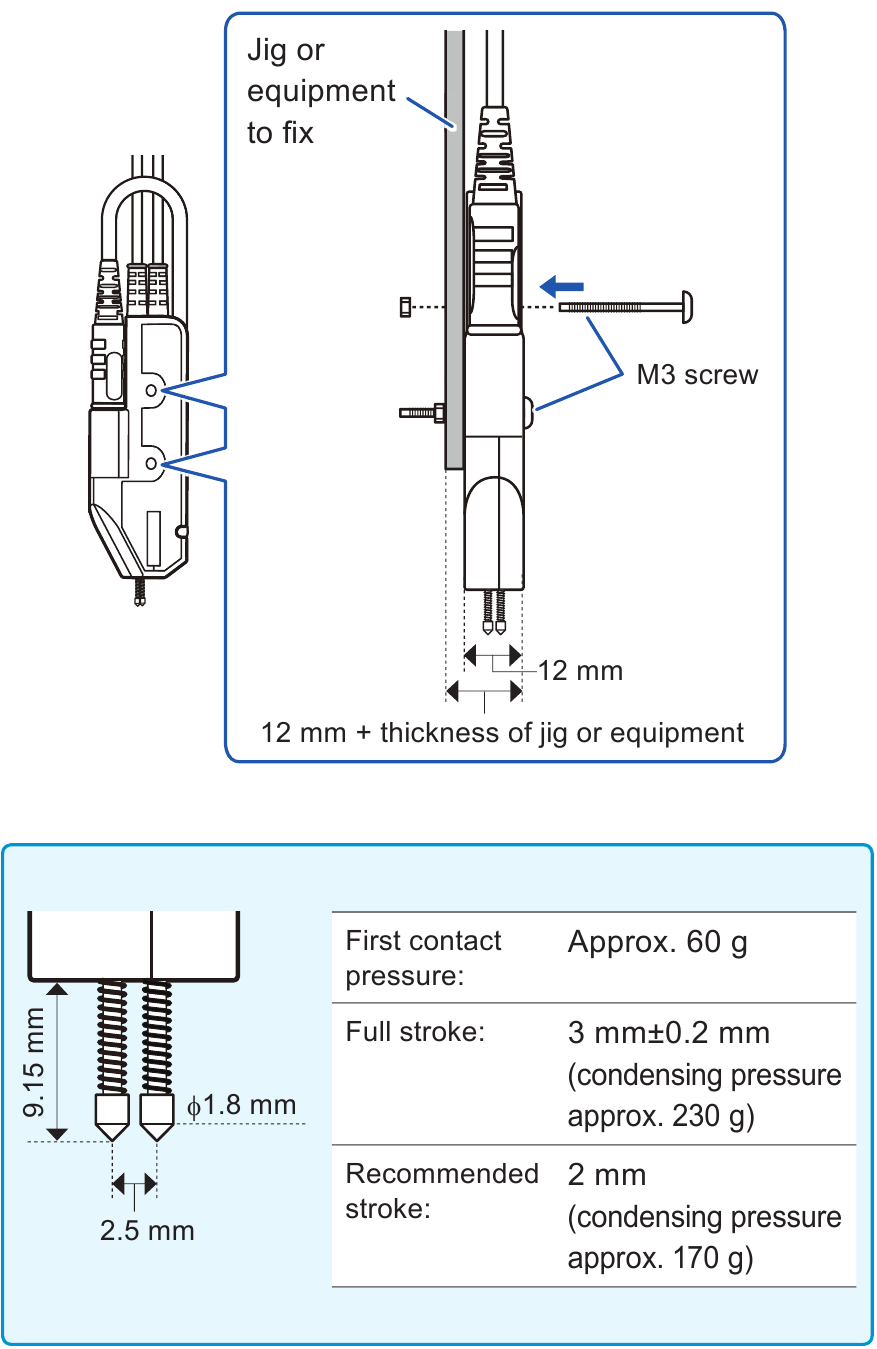

De meetpen kan worden bevestigd met behulp van de montagegaten. (Zorg zelf voor een mal of apparatuur om te bevestigen.) Gatdiameter: 3,2 mm, gebruik een M3-schroef.

Nulpuntsafstelling

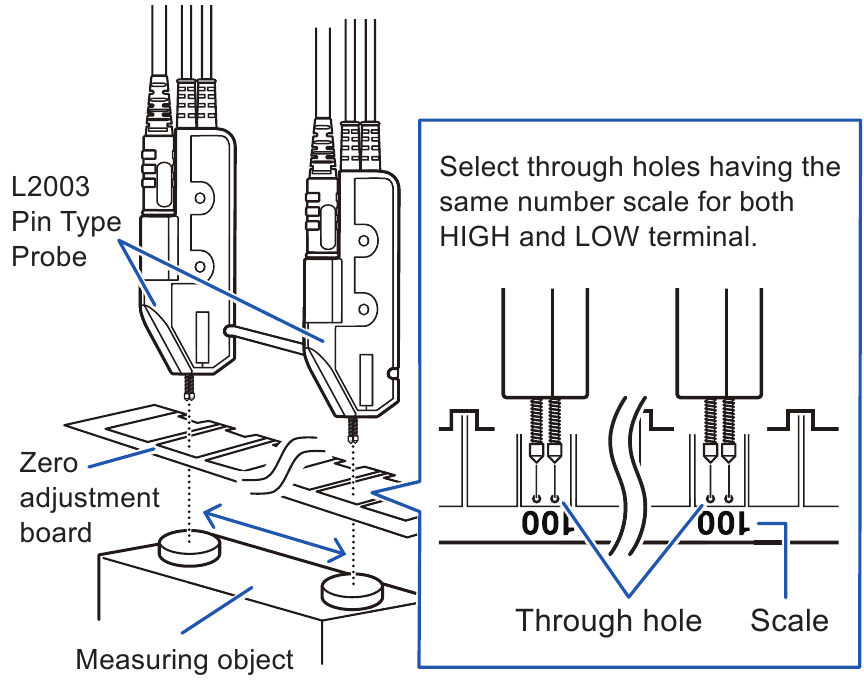

Voer de nulpuntsafstelling uit met behulp van de nulpuntsafstelplaat die bij het aangesloten instrument is geleverd. Steek de meetpennen in doorlopende gaten met dezelfde breedte als de terminals van het meetobject en voer de nulpuntsafstelling uit met het aangesloten instrument.

• Pas de retourkabel tussen de terminals zo aan dat deze niet doorzakt.
• Als er geen doorlopend gat is met dezelfde breedte als de terminals van het meetobject, voer dan de nulpuntsafstelling uit met de meest nabije breedteschaal van het doorlopende gat als de terminals.
• Voer de nulpuntsafstelling uit door de SENSE-zijde van de meetpen (zowel rood als zwart) naar binnen te richten.

De gebruikte meetpen vervangen

Vervang de gebruikte meetpen door een nieuwe wanneer de meetpen breekt of versleten is. Neem contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper om Model 9772-90 Meetpen voor vervanging aan te schaffen.

<Benodigde hulpmiddelen> Model 9772-90 Meetpen, tang, enz.

1. Schakel de stroom naar het aangesloten instrument uit en verwijder de retourkabels van de meetpennen.


2. Pak de te vervangen meetpen vast met een tang en trek deze eruit.


3. Steek een nieuwe meetpen in de fitting en duw deze stevig naar achteren door met een harde plank te drukken, zodat de meetpen er niet uitspringt.


4. Meet een bekend meetobject om te controleren of de gemeten waarde correct is.

Vierpolige paar-methode

L2003 gebruikt de vierpolige paar-methode als meetmethode.

Vierpolige paar-methode

Bij de vierpolige paar-methode stroomt de stroom achterwaarts (stroom keert terug) met dezelfde magnitude als de meetstroom in de afschermingen van de SOURCE-kabels en heft vervolgens het magnetische veld van de meetstroom op. Deze methode onderdrukt de geïnduceerde elektromotorische kracht die wordt geïnduceerd bij de SENSE-terminals en detecteert de spanning die daadwerkelijk wordt gegenereerd in het object dat wordt gemeten.

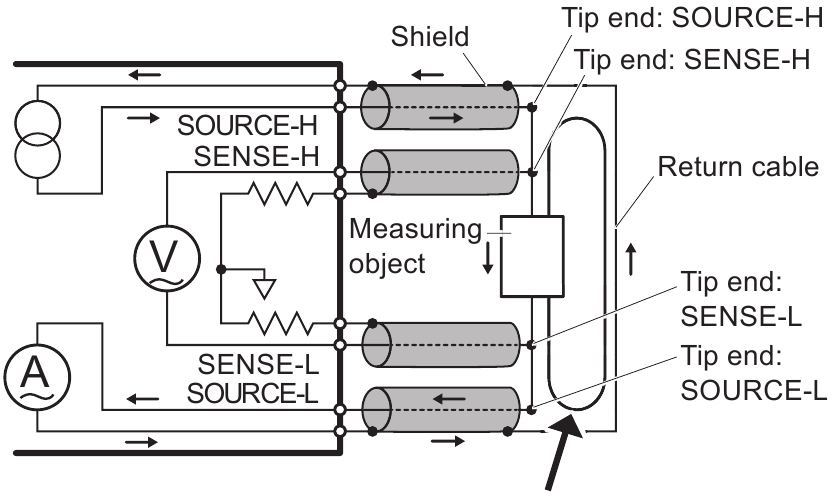

Vierpolige paar-methode bij gebruik van de optionele meetpen

Wanneer de L2003 wordt gebruikt, is de vierpolige paar-methode als volgt gestructureerd. De omgeving van het meetobject zal niet volledig een vierpolig paar zijn en zal worden beïnvloed door een inductief magnetisch veld. De vorm van de retourkabel mag niet worden gewijzigd en moet uit de buurt van metalen worden gehouden tijdens gebruik. (Wanneer er metalen aanwezig zijn, ontstaat er een inductief magnetisch veld als gevolg van wervelstroom, wat leidt tot meetfouten.)

• Houd het lusoppervlak tussen de retourkabel en het meetobject zo klein mogelijk.
• Houd de lusvorm en bedradingspositie altijd hetzelfde.
• Blijf uit de buurt van metalen.

Wanneer de meetwaarde fluctueert

Houd de retourkabel in vorm, anders kunnen de effecten van het magnetische veld veranderen en kan de meetwaarde fluctueren.

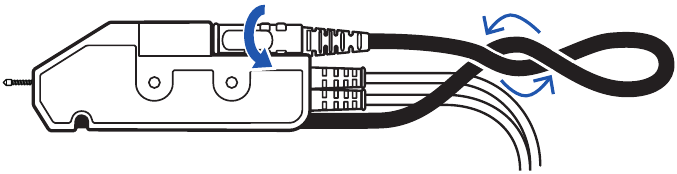

Draai de retourkabel om een vaste vorm te behouden.
(De retourkabel is in de afbeelding zwart aangegeven.)

Garantiecertificaat

Dit product heeft een rigoureus inspectieproces bij Hioki doorstaan voordat het werd verzonden.

In het onwaarschijnlijke geval dat u een probleem ondervindt tijdens het gebruik, neem dan contact op met de distributeur waar u het product hebt gekocht. Het product zal kosteloos worden gerepareerd, met inachtneming van de bepalingen van dit garantiecertificaat. Deze garantie is geldig voor een periode van één (1) jaar vanaf de aankoopdatum. Als de aankoopdatum onbekend is, wordt de garantie geacht geldig te zijn voor een periode van één (1) jaar vanaf de fabricagedatum van het product.
Toon dit garantiecertificaat wanneer u contact opneemt met de distributeur.
De nauwkeurigheid wordt gegarandeerd voor de duur van de afzonderlijk aangegeven garantieperiode.
