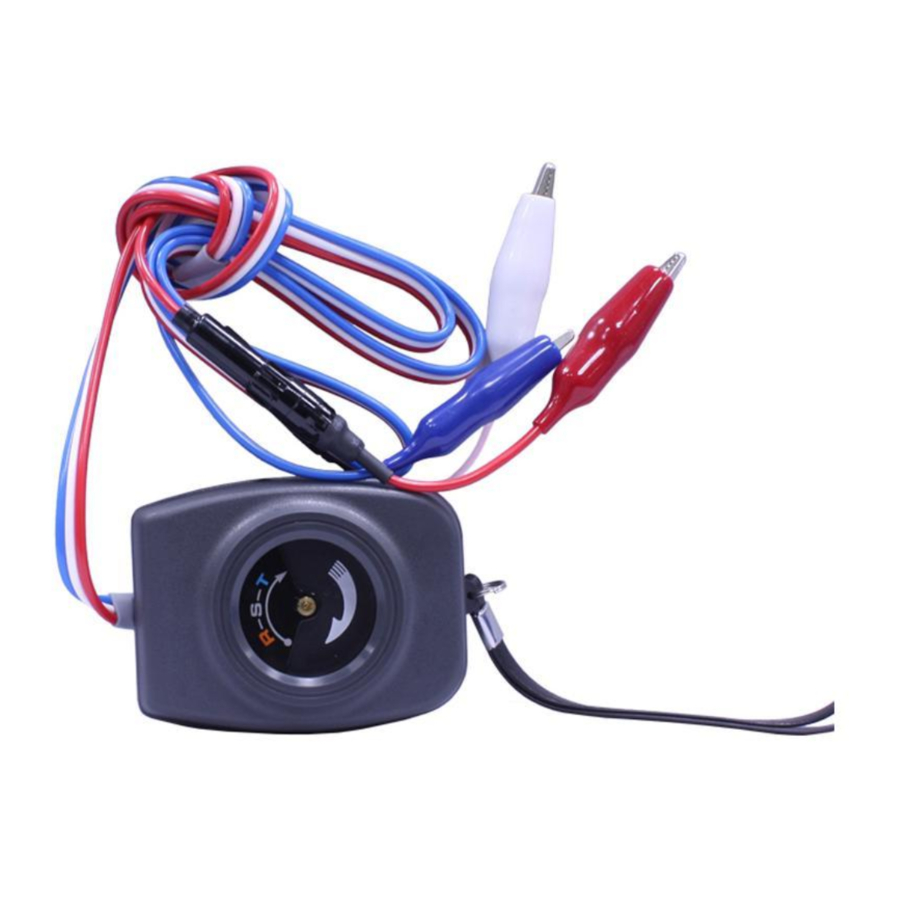

Hioki 3126-01 - Phase Detector Handleiding

Inspectie en Onderhoud

Eerste Inspectie

Wanneer u het product ontvangt, inspecteer het dan zorgvuldig om er zeker van te zijn dat er geen schade is opgetreden tijdens de verzending. Als er schade zichtbaar is, of als het niet werkt volgens de specificaties, neem dan contact op met uw dealer of Hioki-vertegenwoordiger.

Voorlopige Controles

• Voordat u het product voor de eerste keer gebruikt, controleer of het normaal werkt om er zeker van te zijn dat er geen schade is opgetreden tijdens opslag of verzending. Als u schade aantreft, neem dan contact op met uw dealer of Hioki-vertegenwoordiger.
• Voordat u het product gebruikt, moet u ervoor zorgen dat de isolatie op de kabels en de beschermende buis van de zekeringhouder onbeschadigd zijn en dat er geen blanke geleiders onjuist zijn blootgesteld. Het gebruik van het product in dergelijke omstandigheden kan een elektrische schok veroorzaken, dus neem contact op met uw dealer of Hioki-vertegenwoordiger voor reparatie.

Onderhoud en Service

• Om het product schoon te maken, veegt u het voorzichtig af met een zachte doek die is bevochtigd met water of een mild reinigingsmiddel. Gebruik nooit oplosmiddelen zoals benzeen, alcohol, aceton, ether, ketonen, verdunners of benzine, omdat deze de behuizing kunnen vervormen en verkleuren.
• Om te controleren of het product normaal werkt, sluit u de tester aan op een driefasige voeding met de juiste fasevolgorde en zorgt u ervoor dat de indicator wijzerplaat in de richting van de pijl draait.
• Als het product defect lijkt te zijn, neem dan contact op met uw dealer of Hioki-vertegenwoordiger. Verpak het product zorgvuldig zodat het niet beschadigd raakt tijdens de verzending, en voeg een gedetailleerde schriftelijke beschrijving van het probleem toe. Hioki kan niet verantwoordelijk worden gehouden voor schade die tijdens de verzending ontstaat.

Specificaties

Spanningsbereik	110 tot 480 V
Toegestane tijdslimieten	110 V: continu 220 V: 30 minuten 480 V: 4 minuten
Frequentiebereik	40 tot 70 Hz
Gebruikspositie	Horizontale positie ±15 °
Bedrijfstemperatuur &vochtigheid	0 tot 40°C (32 tot 104°F), 70%RH of minder (niet-condenserend)
Opslagtemperatuur &vochtigheid	-10 tot 50°C (14 tot 122°F), 70%RH of minder (niet-condenserend)
Diëlektrische sterkte	2000 VAC gedurende 1 minuut (tussen circuit en product, bij 50/60 Hz)
Isolatieweerstand	100 M of meer/500 VDC (tussen circuit en product)
Lengte aansluitkabel	1.2 m (472.44")
Accessoires	Draagtas, Handleiding, Beschermende zekering (7012540 (gemaakt door SIBA Inc.), Classificatie FF0.5 A/700 V niet-vonkend (6.35 dia. x 32 mm))
Afmetingen en massa	70W x 95H x 55D mm (2.76"W x 3.74"H x 2.17"D) 280 g (9.9 oz.)

Veiligheid

Volg deze voorzorgsmaatregelen om een veilige werking te garanderen en om optimaal te profiteren van de verschillende functies.

Veiligheidssymbool

In de handleiding geeft het symbool bijzonder belangrijke informatie aan die de gebruiker moet lezen voordat hij het product gebruikt.

De volgende symbolen in deze handleiding geven het relatieve belang van waarschuwingen en voorzorgsmaatregelen aan.

	Geeft aan dat onjuiste bediening een extreem gevaar vormt dat kan leiden tot ernstig letsel of de dood van de gebruiker.
	Geeft aan dat onjuiste bediening een aanzienlijk gevaar vormt dat kan leiden tot ernstig letsel of de dood van de gebruiker.
	Geeft aan dat onjuiste bediening een mogelijkheid vormt van letsel aan de gebruiker of schade aan het product
OPMERKING	Adviserende items met betrekking tot de prestaties of correcte werking van het product.

Gebruiksaanwijzingen

Deze handleiding bevat informatie en waarschuwingen die essentieel zijn voor een veilige werking van het product en voor het in veilige staat houden ervan. Lees de volgende veiligheidsaanwijzingen zorgvuldig door voordat u het product gebruikt.

De maximaal nominale werkspanning is 480 VrmsAC. Een poging om spanning te meten die de maximale waarde overschrijdt, kan het product vernielen en leiden tot persoonlijk letsel of de dood.

• Om elektrische schokken te voorkomen, mag het product niet nat worden en mag u het niet gebruiken als uw handen nat zijn.
• Om elektrische schokken te voorkomen bij het meten van spanningvoerende leidingen, dient u de juiste beschermende kleding te dragen, zoals geïsoleerde rubberen handschoenen, laarzen en een veiligheidshelm.
• Gebruik het product niet op plaatsen waar het kan worden blootgesteld aan corrosieve of brandbare gassen. Het product kan beschadigd raken of een explosie veroorzaken.
• Om elektrische schokken te voorkomen, schakelt u de stroom uit voordat u een clip bevestigt en schakelt u vervolgens de stroom in om te meten.

• Bewaar of gebruik het product niet op een plaats waar het kan worden blootgesteld aan direct zonlicht, hoge temperaturen of vochtigheid, of condensatie. Onder dergelijke omstandigheden kan het product beschadigd raken en kan de isolatie verslechteren, zodat deze niet langer aan de specificaties voldoet.
• Om schade aan het product te voorkomen, dient u het te beschermen tegen trillingen of schokken tijdens transport en behandeling, en wees vooral voorzichtig om vallen te voorkomen.

OPMERKING

• Continu gebruik gedurende lange perioden kan gevaarlijk zijn. Zorg ervoor dat u de tester gebruikt binnen de maximale toegestane gebruikstijden die hierboven zijn aangegeven.
• Als de voedingsspanning onbekend is, controleer deze dan eerst met een voltmeter voordat u de tester aansluit.
• Deze tester is ontworpen om in de horizontale positie te worden gebruikt (±15°). Het gebruik in andere standen kan voorkomen dat de wijzerplaat draait en kan leiden tot verkeerde metingen.

Kenmerken

De ABS-behuizing en alle beweegbare onderdelen zijn bestand tegen trillingen en schokken, waardoor de benodigde sterkte voor veldtoepassingen wordt geboden. En het compacte formaat en het lichte gewicht zorgen voor superieure draagbaarheid. Bovendien zijn de snoeren kleurgecodeerd om overeen te komen met de wijzerplaat, waardoor het gemakkelijk is om R-, S- en T-snoeren van elkaar te onderscheiden.

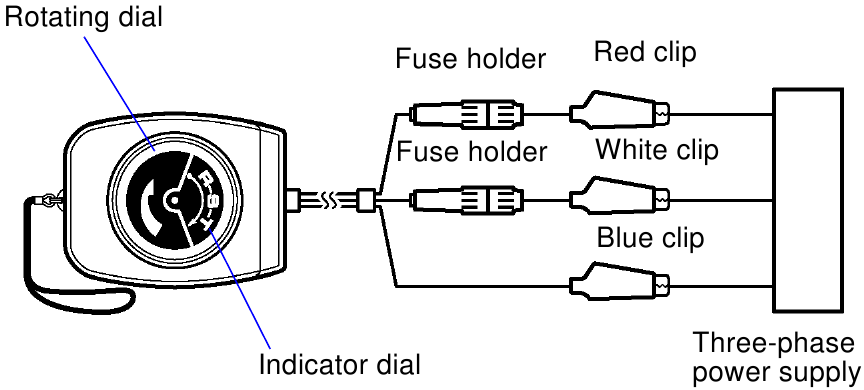

Meetprocedure

Sluit de tester aan op een driefasig circuit. Als de cirkelvormige wijzerplaat in de richting van de pijl draait, is de faseaansluitvolgorde RST.

Zekeringen bevinden zich in de zekeringhouders.

Zekering Vervangen

• Om elektrische schokken te voorkomen bij het vervangen van de zekering, dient u eerst de clip los te koppelen van het te meten object.
• Vervang de zekering alleen door een zekering met de gespecificeerde kenmerken en spanning- en stroomwaarden. Het gebruik van een niet-gespecificeerde zekering of het kortsluiten van de zekeringhouder kan een levensbedreigend gevaar opleveren. Zekeringtype: 7012540 (gemaakt door SIBA Inc.), Classificatie FF0.5 A/700 V (niet-vonkend) 6.35 X 32 mm dia.

De snoeren aan de clipzijde van de zekeringhouders draaien niet onafhankelijk van de zekeringhouders. Om schade aan de snoeren te voorkomen, draait u de zekeringhouders niet, tenzij de snoeren vrij kunnen meedraaien.

1. Open de zekeringhouder door één uiteinde tegen de klok in te draaien.
2. Vervang de zekering in de zekeringhouder.
3. Sluit de zekeringhouder door de uiteinden weer in elkaar te duwen en vervolgens één uiteinde met de klok mee te draaien.


Garantie

Garantiefouten die optreden onder omstandigheden van normaal gebruik in overeenstemming met de handleiding en de voorzorgsmaatregelen op het product, worden kosteloos gerepareerd. Deze garantie is geldig gedurende een periode van één (1) jaar vanaf de datum van aankoop. Neem contact op met de distributeur waar u het product hebt gekocht voor meer informatie over de garantievoorwaarden.

Hoofdkantoor
81 Koizumi, Ueda, Nagano 386-1192, Japan
TEL +81-268-28-0562
FAX +81-268-28-0568
E-mail: os-com@hioki.co.jp
URL http://www.hioki.com/
(Internationale Verkoop- en Marketingafdeling)

Voor regionale contactinformatie kunt u naar onze website gaan op http://www.hioki.com.

De conformiteitsverklaring voor instrumenten die voldoen aan de CE-markeringseisen kan worden gedownload van de HIOKI-website.
