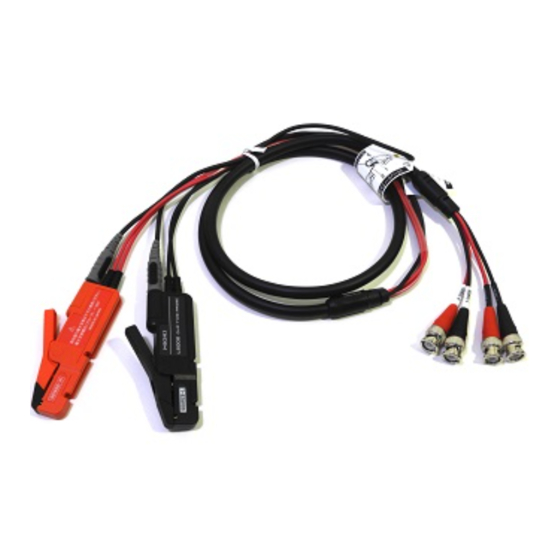

Hioki L2002 - Clip Type Probe Handleiding

Introductie

Lees deze handleiding eerst om maximale prestaties van het product te verkrijgen en houd hem bij de hand voor toekomstige referentie.

Inspectie/Onderhoud

Wanneer u het product ontvangt, inspecteer het dan zorgvuldig om ervoor te zorgen dat er geen schade is opgetreden tijdens de verzending. Als er schade zichtbaar is, of als het niet werkt volgens de specificaties, neem dan contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper.

Voorbereidende controles

Voordat u het product gebruikt, moet u ervoor zorgen dat de isolatie van de probes niet beschadigd is en dat er geen geleiders blootliggen. Het gebruik van het product in dergelijke omstandigheden kan een elektrische schok veroorzaken, dus neem contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper voor reparatie.

Onderhoud en service

Gebruik nooit reinigingsmiddelen die benzeen, alcohol, aceton, ether, ketonen, verdunners of benzine bevatten. Deze kunnen de behuizing vervormen en verkleuren.

• Om het product schoon te maken, veegt u het voorzichtig af met een zachte doek die is bevochtigd met water of een mild reinigingsmiddel.
• Als het product niet goed lijkt te functioneren, neem dan contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper. Verpak het product zo dat het niet beschadigd raakt tijdens de verzending en voeg een beschrijving van de bestaande schade toe. Hioki kan niet verantwoordelijk worden gesteld voor schade die tijdens de verzending ontstaat.

Verwijdering
Behandel en verwijder het product in overeenstemming met de lokale voorschriften.

Bedieningsvoorschriften

Het installeren van het product op ongeschikte locaties kan ertoe leiden dat de probe niet goed functioneert of tot ongelukken leidt. Installeer het apparaat niet op de volgende locaties. Zie de specificaties voor meer informatie over de bedrijfstemperatuur en -vochtigheid.

• Blootgesteld aan direct zonlicht of hoge temperaturen
• Blootgesteld aan corrosieve of brandbare gassen
• Blootgesteld aan sterke elektromagnetische velden of elektrostatische ladingen
• In de buurt van inductieverwarmingssystemen (zoals hoogfrequente inductieverwarmingssystemen en IH-kookapparatuur)
• Gevoelig voor trillingen
• Blootgesteld aan water, olie, chemicaliën of oplosmiddelen
• Blootgesteld aan hoge luchtvochtigheid of condensatie
• Blootgesteld aan grote hoeveelheden stofdeeltjes

De uiteinden van de probes zijn scherp. Wees voorzichtig om letsel te voorkomen.
Om schade aan de probe te voorkomen, mag u niet op de probes stappen of ze klemmen tussen andere objecten. Buig of trek niet aan de probes aan hun basis.

Veiligheidsinformatie

Lees de volgende veiligheidsinstructies aandachtig door voordat u het product gebruikt.

• Het is klanten niet toegestaan om het instrument te wijzigen, te demonteren of te repareren. Het niet in acht nemen van deze voorzorgsmaatregelen kan leiden tot brand, elektrische schok of letsel.
• Zorg ervoor dat de ingang de maximale ingangsspanning of -stroom niet overschrijdt om productschade als gevolg van warmteontwikkeling te voorkomen. Overmatige spanning en stroom kunnen ervoor zorgen dat het product niet goed functioneert.

• Een verkeerde behandeling tijdens het gebruik kan leiden tot letsel of de dood, evenals schade aan het product. Zorg ervoor dat u de instructies en voorzorgsmaatregelen in de handleiding begrijpt voordat u het gebruikt.
• Als personen die niet bekend zijn met elektrische meetproducten het product gaan gebruiken, moet een andere persoon die bekend is met dergelijke instrumenten toezicht houden op de werkzaamheden.

Veiligheidssymbolen

	Geeft waarschuwingen en gevaren aan. Wanneer het symbool op het product is afgedrukt, raadpleegt u een overeenkomstig onderwerp in de instructiehandleiding.
	Geeft DC (gelijkstroom) aan.

Notatie
In deze handleiding worden de risicograad en de gevarenniveaus als volgt ingedeeld.

	Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot de dood of ernstig letsel van de bediener.
	Geeft een mogelijk gevaarlijke situatie aan die kan leiden tot licht of matig letsel van de bediener of schade aan het product of een storing.
	Geeft informatie met betrekking tot de bediening van het product of onderhoudstaken waarmee de bedieners volledig vertrouwd moeten zijn.
	Geeft een verboden handeling aan.
	Geeft handelingen aan die moeten worden uitgevoerd.

Overzicht

L2002 Clip Type Probes zijn vierpolige probes die geschikt zijn voor het meten van laminaatbatterijen. Dezelfde inklemmingsdiepte kan altijd worden gehandhaafd door gebruik te maken van een positioneringsstopper.

Specificaties

Meetbaar frequentiebereik	DC tot 1050 Hz
Maximale nominale spanning	30 V piek
Maximale nominale stroom	2.5 A piek
Structuur	Vierpolige paarverbindingsstructuur
Lengte	Ca. 1500 mm (59.06')
Massa	Ca. 220 g (7.8 oz.)
Gebruikte kabel	50 Coaxkabel
Terminalstructuur	Verguld proces Tipvorm: bolvormig oppervlak Gebruikte tip-pin kan worden vervangen.
Afstand tussen pinnen	6.3 mm (0.25')
Bedrijfstemperatuur en -vochtigheid	Temperatuur; 0°C tot 40°C (32°F tot 104°F), Vochtigheid; 80% RV of minder (geen condensatie)
Opslagtemperatuur en -vochtigheid	Temperatuur; -10°C tot 50°C (14°F tot 122°F), Vochtigheid; 80% RV of minder (geen condensatie)
Bedrijfsomgeving	Binnenshuis, vervuilingsgraad 2, hoogte tot 2000 m (6562 ft.)
Product garantieperiode	1 jaar
Accessoires	Retourkabel (400 mm) Retourkabel (550 mm) Retourkabel (800 mm) Instructiehandleiding

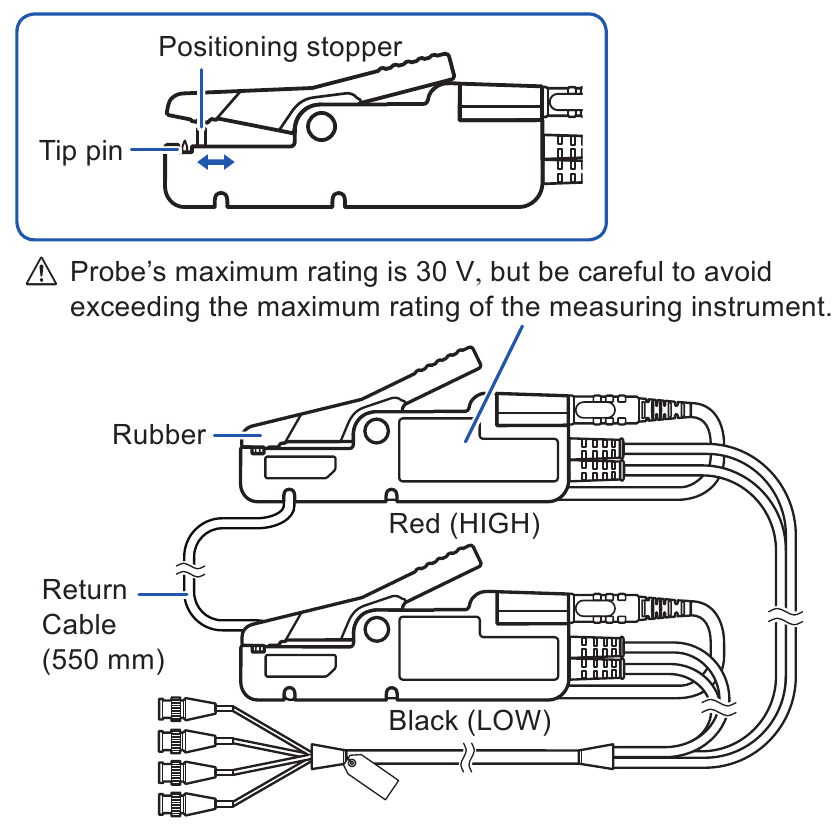

Namen van onderdelen

De maximale waarde van de probe is 30 V, maar wees voorzichtig om te voorkomen dat de maximale waarde van het meetinstrument wordt overschreden.

Retourkabel (550 mm) wordt verzonden in een staat die is aangesloten op het instrument.

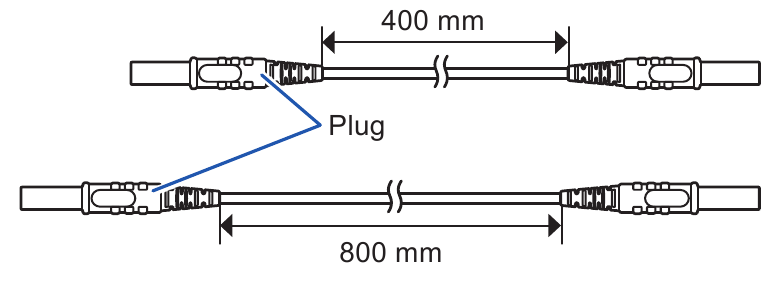

Accessoires

Verbindingsmethode

Reinig de punt van de meetpen en het oppervlak van het meetobject voor de nulpuntafstelling en meting.

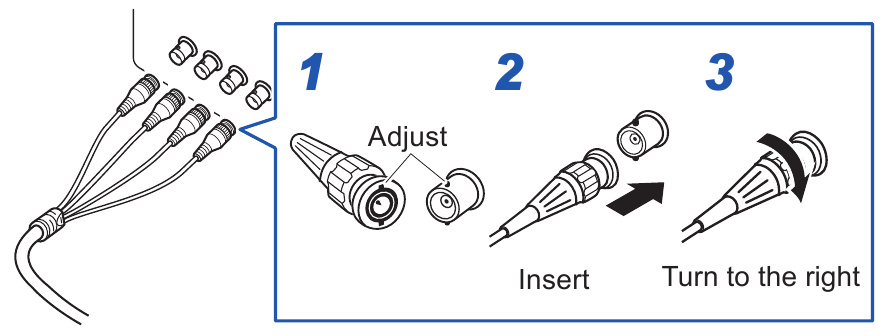

Aansluiten op het instrument

De retourkabel aansluiten

• Sluit de retourkabel aan voor de meting.
• Pas de vaste positie van de meetpen zo aan dat de retourkabel tussen de meetpennen niet doorzakt.

1. Steek de stekker van de retourkabel stevig tot achteraan in de meetpen (zowel rood als zwart).

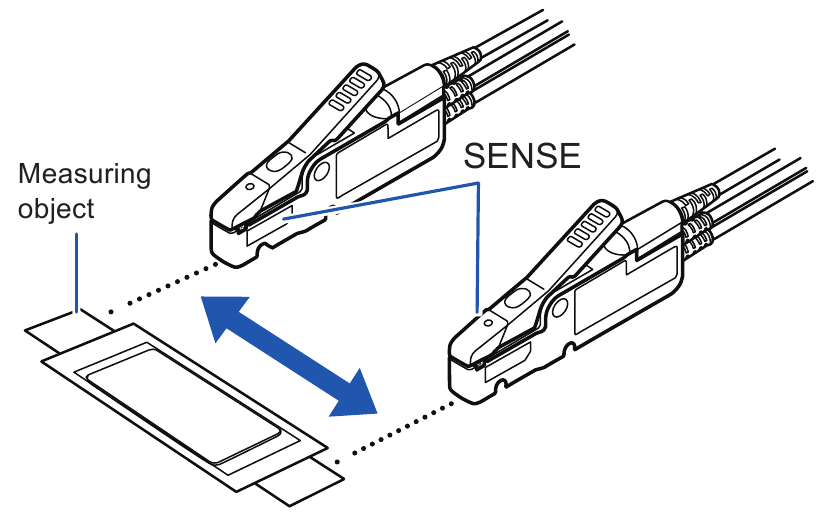

2. Plaats de meetpennen zo dat de afstand tussen de SENSE van de meetpennen gelijk is aan het werkelijke object dat gemeten moet worden met de SENSE van de meetpennen (zowel rood als zwart) naar binnen gericht.

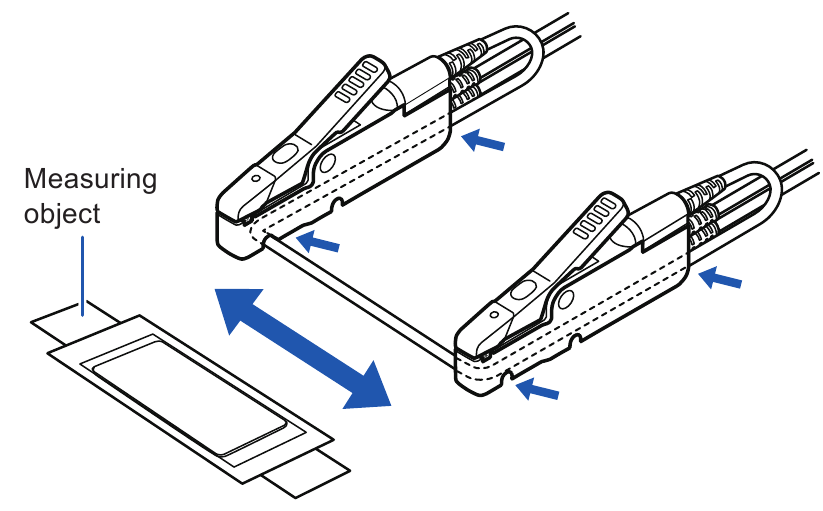

3. Pas de positie van de meetpennen zo aan dat de retourkabel tussen de meetpennen niet doorzakt, en zet vast door de retourkabel in de groeven van de meetpennen te duwen.


Als de meting moeilijk is, kan de bevestiging in het midden worden gedaan. De effectiviteit van de ruisonderdrukking zal echter verminderen. (De retourkabel is in de illustratie zwart aangegeven.)

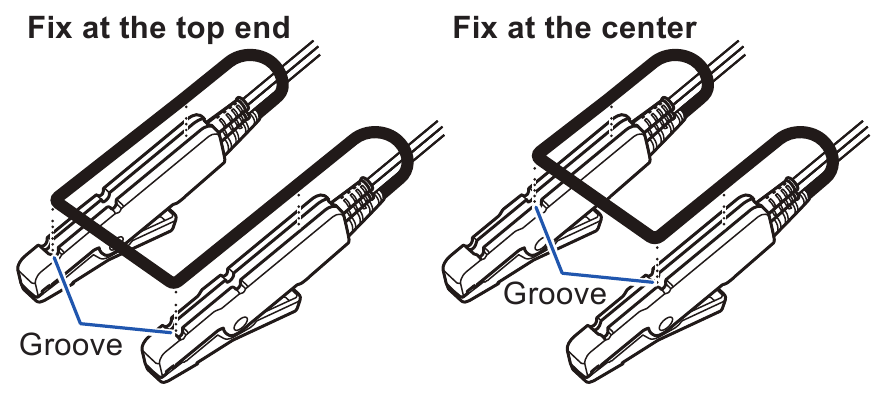

Van onderen gezien

Gebruik een kabel van geschikte lengte voor de afstand tussen de terminals van het meetobject uit de drie soorten accessoirekabels.

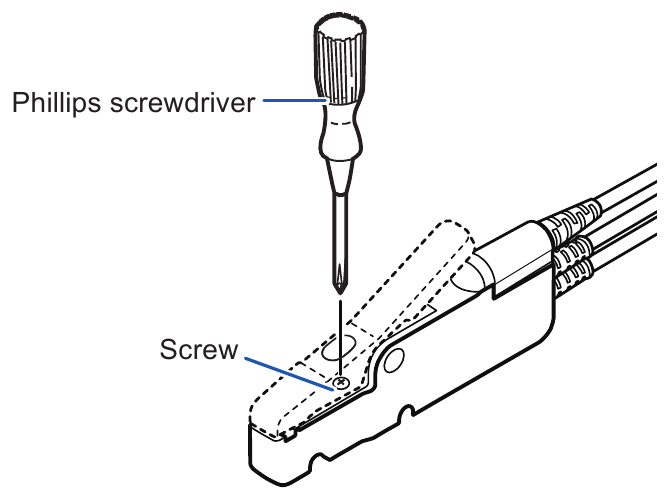

Afstellingsmethode voor de positioneringsstop

Als de weerstand van het meetobject laag is, beïnvloedt de contactpositie van de meetpennen de gemeten waarden. Er is een positioneringsstop voorzien zodat het vastklemmen altijd op dezelfde diepte kan worden bereikt. Stel de positie van de stop in voor elk meetobject.
<Benodigde gereedschappen> Een kruiskopschroevendraaier

1. Draai de schroef die de stop vasthoudt los met de kruiskopschroevendraaier (Schroefmaat: M2 × 6 mm)


2. Stel de positie van de stop af door de stop heen en weer te bewegen en draai de schroef vast.
   De positie van de stop kan worden gekozen uit vijf niveaus.


Nulpuntafstelling

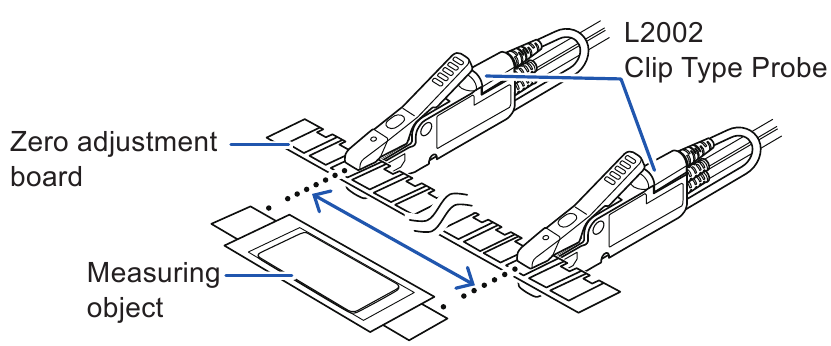

Klem de nulpuntafstelplaat, die bij het aansluitinstrument wordt geleverd, vast om de nulpuntafstelling uit te voeren.
Klem vast met dezelfde breedteschaal als het meetobject en voer de nulpuntafstelling uit met het aangesloten instrument.

Selecteer schalen met hetzelfde aantal schaalverdelingen voor zowel de HIGH- als de LOW-terminals.

Zorg ervoor dat de retourkabel tussen de meetpennen niet doorzakt.

De gebruikte meetpen vervangen

Vervang de gebruikte meetpen door een nieuwe wanneer de meetpen breekt of versleten is. Neem contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper om de meetpen te kopen.
<Benodigde gereedschappen> Meetpen, tang, enz.

1. Schakel de stroom naar het aangesloten instrument uit en verwijder de retourkabels van de meetpennen.

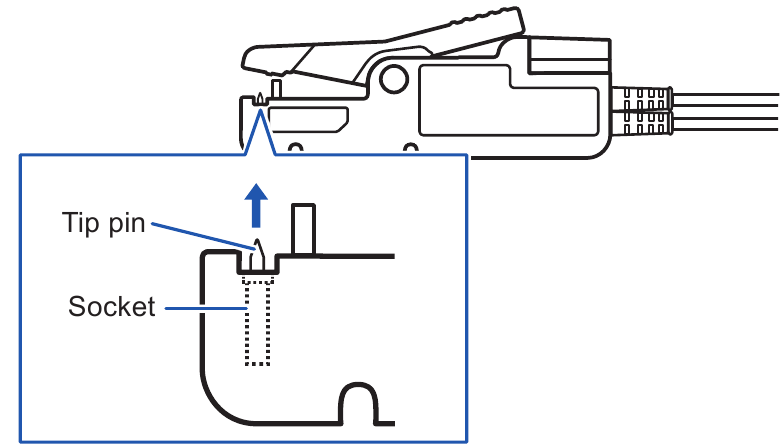

2. Grijp de te vervangen meetpen vast met de tang en trek deze in opwaartse richting eruit.


3. Steek een nieuwe meetpen in de socket en duw deze er volledig in.
4. Meet een bekend meetobject om te controleren of de gemeten waarde correct is.

Het rubber vervangen

Vervang het gebruikte rubber door een nieuwe wanneer het rubber gebroken of versleten is. Neem contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper om het rubber te kopen.
<Benodigde gereedschappen> Een pincet, enz.
Plaats een pincet tussen het rubber en de meetpen. Schuif het rubber opzij om het te verwijderen. (Zie de onderstaande afbeelding.)

Vierpuntsmethode

De L2002 gebruikt de vierpuntsmethode als meetmethode.

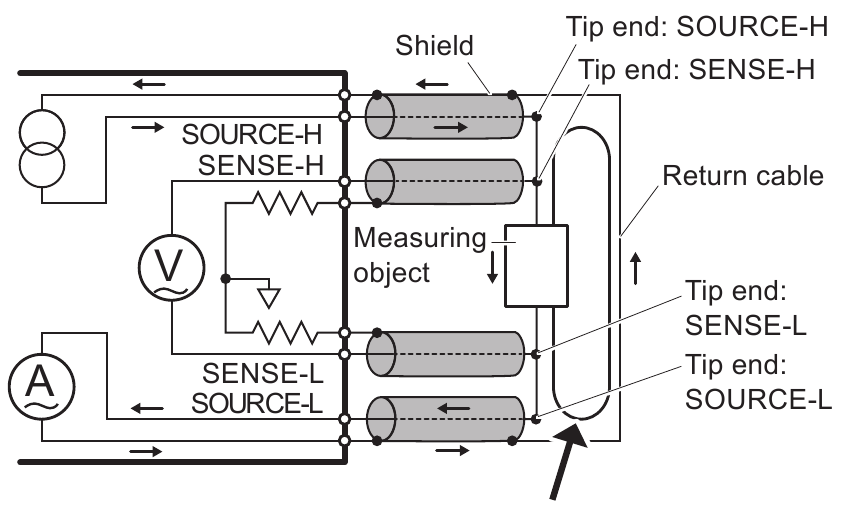

Vierpuntsmethode

Bij de vierpuntsmethode stroomt de stroom terug (stroomkeer) met dezelfde grootte als de meetstroom in de afschermingen van de SOURCE-kabels, en annuleert vervolgens het magnetische veld van de meetstroom. Deze methode onderdrukt de geïnduceerde elektromotorische kracht die wordt geïnduceerd bij de SENSE-terminals, en detecteert de spanning die daadwerkelijk wordt gegenereerd in het object dat wordt gemeten.

Vierpuntsmethode bij gebruik van de optionele probe
Wanneer de L2002 wordt gebruikt, is de vierpuntsmethode gestructureerd zoals hieronder beschreven. De nabijheid van het meetobject is niet volledig vierpolig en wordt beïnvloed door een inductief magnetisch veld. De vorm van de retourkabel mag niet worden gewijzigd en uit de buurt van metalen worden gehouden tijdens gebruik. (Wanneer er metalen aanwezig zijn, treedt een inductief magnetisch veld op als gevolg van wervelstroom, wat leidt tot meetfouten.)

• Houd het lusoppervlak tussen de retourkabel en het meetobject zo klein mogelijk.
• Houd de lusvorm en bedradingspositie altijd hetzelfde.
• Blijf uit de buurt van metalen.

Wanneer de meetwaarde fluctueert
Behoud de vorm van de retourkabel, anders verandert de invloed van het magnetische veld en kan de meetwaarde fluctueren.
Draai de retourkabel om een vaste vorm te behouden.
(De retourkabel is zwart aangegeven in de illustratie.)
