Datalogic memor 20 - Robuuste mobiele computer, 1D/2D Imager Quick Start

In de doos

Het Memor 20-pakket bevat:

• Memor 20 PDA
• Oplaadbare batterijpack uit één stuk
• USB Type-C-kabel
• Lichte handriem
• Snelstartgids
• Veiligheids- en wettelijke bijlage
• Gebruiksrechtovereenkomst (EULA)-blad

Verwijder alle componenten uit hun verpakking; controleer hun integriteit en vergelijk ze met alle verpakkingsdocumenten.

Bewaar de originele verpakking voor gebruik bij het verzenden van producten naar het technisch assistentiecentrum. Schade veroorzaakt door onjuiste verpakking valt niet onder de garantie.

Algemeen overzicht

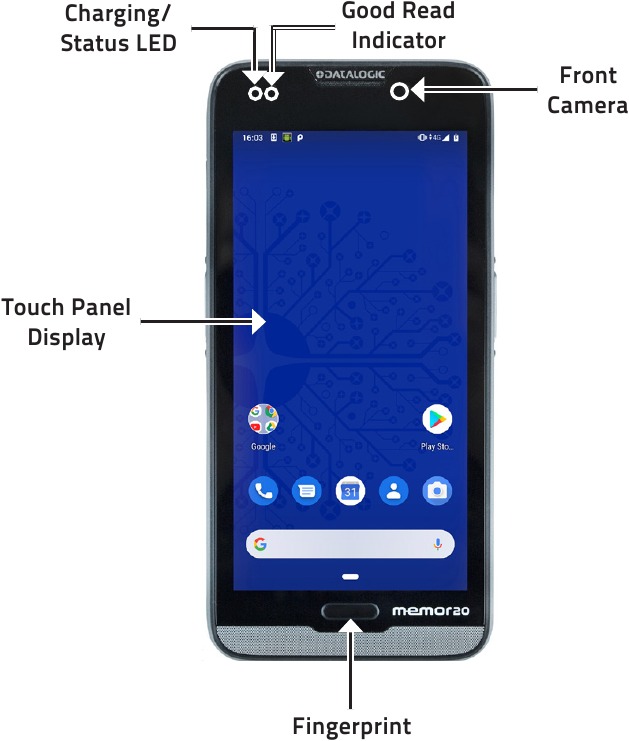

Vooraanzicht

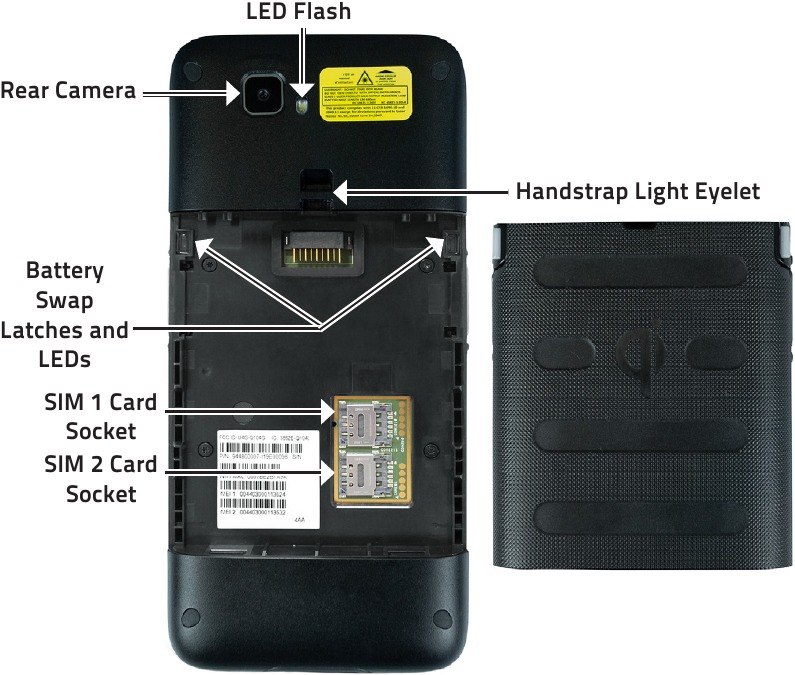

Achteraanzicht

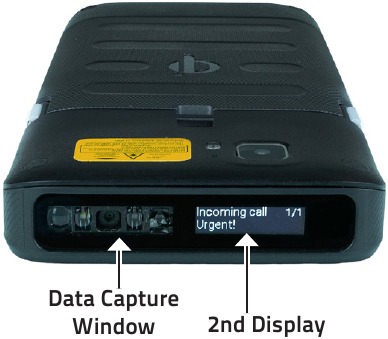

Bovenaanzicht

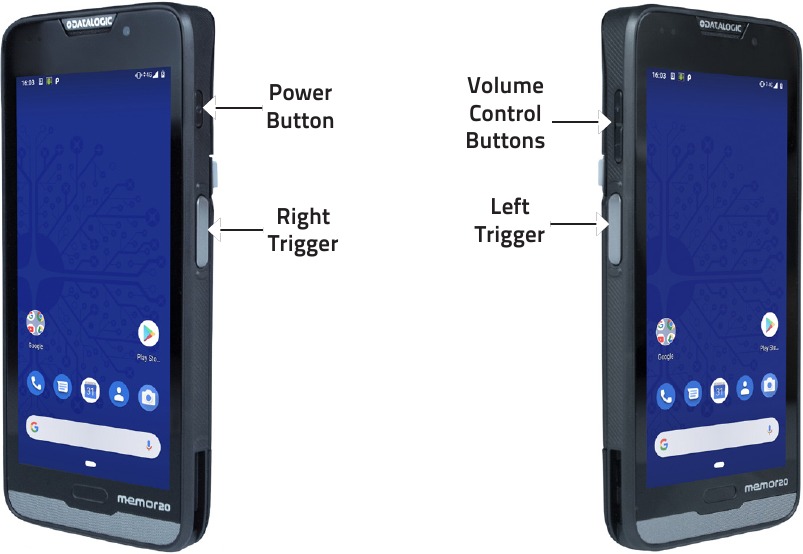

Zijaanzicht

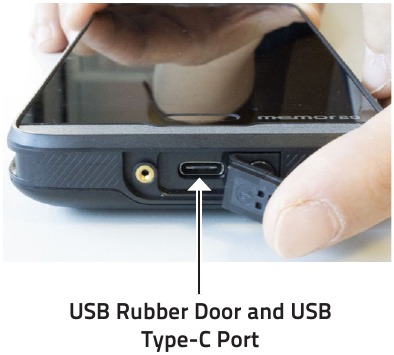

Onderaanzicht

Batterij installatie

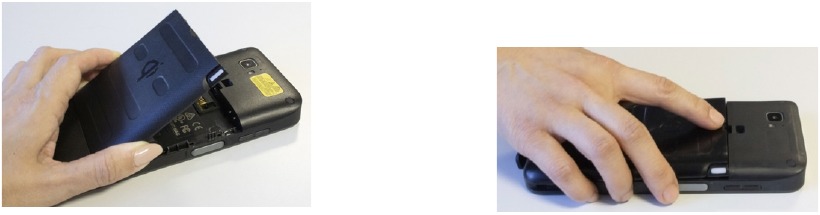

1. Plaats de batterijpack eerst met de onderkant in de sleuf en druk deze op zijn plaats totdat deze vastklikt:


Oplaadinstructies

De batterijpack is niet volledig opgeladen. Laad de batterij na installatie op met de USB Type-C of met een dock (enkele sleuf dock, 3-sleuf dock, voertuig dock, 4-sleuf batterijlader).

Tijdens het laadproces brandt de oplaad-LED aan de linkerbovenzijde van het display continu rood. Zodra het laadproces is voltooid, brandt de oplaad-LED continu groen.

Opladen via USB

Gebruik de meegeleverde USB Type-C-kabel in combinatie met de voedingsadapter om het apparaat op te laden via een stopcontact.

De oplader is modulair, met één adapter en vijf verwisselbare stekkers.

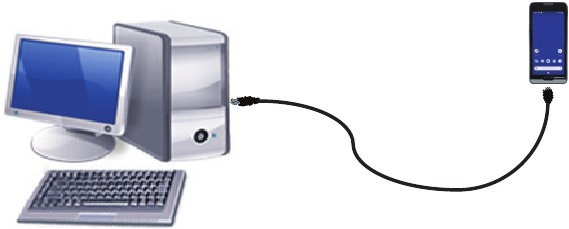

U kunt de USB-kabel ook gebruiken om de Memor 20 op te laden via een USB-hub met eigen voeding of een USB-poort op een computer.

Gebruik uitsluitend de Datalogic-voeding 94ACC0249 POWER SUPPLY USBC, DEVICE/DOCK, MEMOR 20 om de Memor 20 van stroom te voorzien.

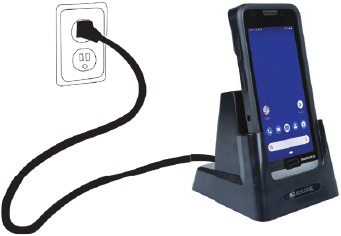

Opladen met het Dock

Plaats het apparaat in het dock met het scherm naar voren en de bovenkant naar boven.

Gebruik uitsluitend een door Datalogic goedgekeurde voeding om een van de docks van stroom te voorzien.
Stop geen vreemde voorwerpen, zoals maar niet beperkt tot munten, paperclips, stickers, in de sleuf van een van de docks.

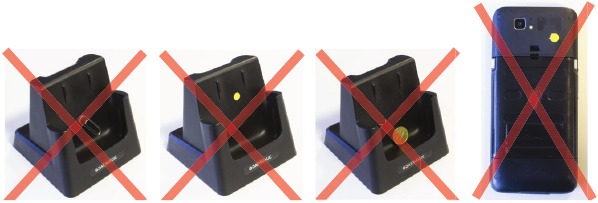

Breng geen sticker aan op de Memor 20 (zie de voorbeelden hieronder).

OPMERKING
De Memor 20 kan warm worden tijdens het opladen. Dit is normaal en betekent geen storing. Raadpleeg de Snelstartgids in de doos van het dock voor informatie over het enkele sleuf dock/3-sleuf dock/voertuig dock/4-sleuf batterijlader.

Batterij vervangen

De batterijvervangingsmodus (Battery Swap mode) is een energiebesparende stand-by modus waarmee u de batterijpack kunt vervangen zonder bestanden en applicaties te sluiten. Deze modus is gekoppeld aan een uniek LED-meldingsproces, "SafeSwap" genoemd, voor de bescherming van applicatiegegevens, waarop Datalogic een octrooiaanvraag heeft ingediend.

Volg de onderstaande stappen om over te schakelen naar de batterijvervangingsmodus (Swap Battery mode) en de SafeSwap-melding:

1. Houd de aan/uit-knop ingedrukt om het Lang indrukken menu weer te geven en tik op Batterij vervangen > Bevestigen.
2. De oplaad-LED begint blauw te knipperen. De batterijvervangings-LED's gaan continu rood branden:

3. Wacht tot de LED's continu groen branden om de batterij te vervangen.

4. Druk kort op de aan/uit-knop om uw sessie te hervatten. De oplaad-LED gaat uit.

OPMERKING
Vervang de batterijpack binnen 90 seconden nadat deze uit het apparaat is verwijderd.

Zorg ervoor dat u een opgeladen batterijpack plaatst. Als de batterij volledig ontladen is, wordt het apparaat uitgeschakeld en worden uw sessiegegevens gewist.
De batterijvervangingsprocedure is niet beschikbaar wanneer het apparaat is aangesloten via een USB-kabel.
Plaats of vervang geen SIM-kaarten tijdens de batterijvervangingsprocedure.
De batterijvervangingsprocedure is niet beschikbaar als de Ni-MH-batterij volledig ontladen is.
De reservebatterijpack is in de fabriek in de transportmodus geconfigureerd. Voordat u een nieuwe batterij plaatst, laadt u deze op met de CHARGER, 4 SLOT BATTERY, MEMOR 20 (beschikbaar als accessoire, p/n 94ACC0246).

SIM-kaart installatie

Memor 20 ondersteunt maximaal twee nano-simkaarten.

1. Schakel de Memor 20 uit.

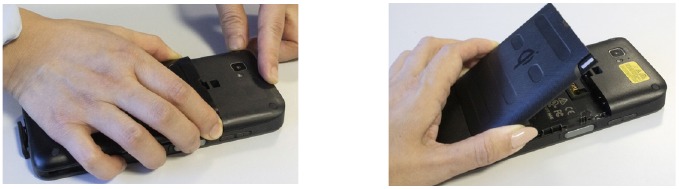

2. Druk op de batterijvergrendelingen en verwijder de batterijpack:

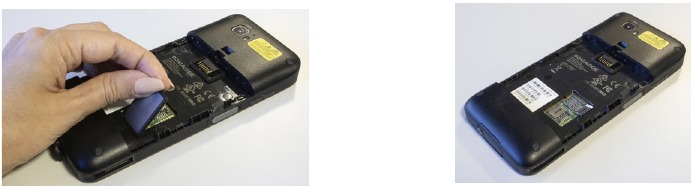

3. Trek aan het rubberen label om de SIM-deur te verwijderen en open vervolgens de SIM-kaartlade:

4. Plaats de nano-simkaart in de lade met het beschreven gedeelte naar boven en sluit de SIM-lade.

5. Plaats de SIM-deur terug en druk deze aan.

6. Plaats de batterij terug (zie Batterij installatie).

Scannen en Imaging

2D Imager Data Capture

Een barcode scannen:

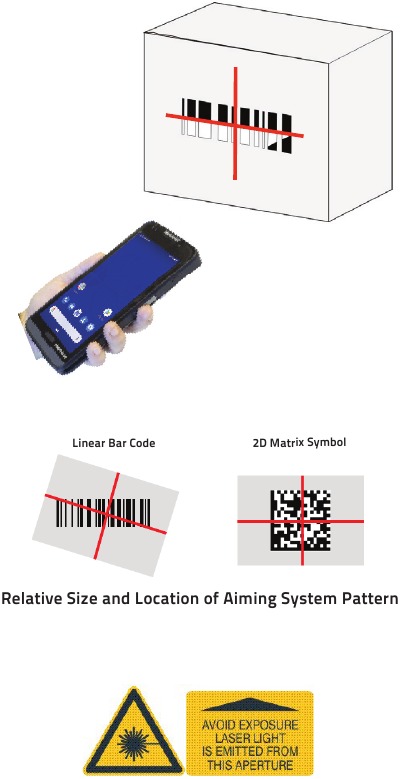

1. Richt het scanvenster op de barcode.
2. Druk op een van de scanknoppen. De imager projecteert een laserrichtpatroon dat wordt gebruikt om de barcode of het object binnen het gezichtsveld te positioneren.
3. Centreer het symbool in elke gewenste richting binnen het richtpatroon. Zorg ervoor dat het hele symbool zich binnen het rechthoekige gebied bevindt dat wordt gevormd door de haken in het richtpatroon en wacht tot de time-out of laat de scantoets los om de afbeelding vast te leggen. Een rode straal verlicht het symbool, dat wordt vastgelegd en gedecodeerd.

Als het scannen is gelukt:

• Als dit is ingeschakeld, wordt de "good read beep" (goed lezen pieptoon) afgespeeld.
• Indien ingeschakeld projecteert de GreenSpot een groene vlek op het barcodebeeld.
• Indien ingeschakeld, brandt de "good read" (goed lezen) indicator aan de linkerbovenzijde van het display continu groen.

Referentiedocumentatie

Raadpleeg voor meer informatie over de Memor 20 de SDK Help on-line, die kan worden gedownload van onze ontwikkelaarsportal: https://developer.datalogic.com/mobile-computers.

Ondersteuning via de website

Datalogic biedt verschillende diensten en technische ondersteuning via haar website.

Log in op www.datalogic.com.

Voor snelle toegang, klik op het zoekpictogram , op de startpagina en typ de naam van het product dat u zoekt. Dit geeft u toegang tot het downloaden van gegevensbladen, handleidingen, software en hulpprogramma's en tekeningen.

Beweeg met de muis over het menu Support & Service voor toegang tot Services en Technische ondersteuning.

Garantievoorwaarden

De garantieperiode is 1 jaar voor het apparaat en 90 dagen voor verbruiksartikelen (bijv. batterij, voeding, kabel enz.) vanaf de aankoopdatum in ons bedrijf.

822003242 (Rev. C) april 2020
