Datalogic Skorpio X4 - Snelstartgids voor robuuste mobiele computers

Raadpleeg de veiligheids- & wettelijke bijlage die bij uw product is geleverd voor aanvullende wettelijke, veiligheids- en juridische informatie.

Inhoud van de verpakking

De Skorpio X4-verpakking bevat:

• Skorpio X4 mobiele computer
• Oplaadbare batterij
• Terminalemulatie-overlay
• Riemclip (alleen handheld modellen)
• Riemclip pivot (alleen handheld modellen)
• Handriem
• Lanyard (alleen voor modellen met pistoolgreep)
• Snelstartgids
• Veiligheids- & wettelijke bijlage
• Wavelink Avalanche Insert (alleen WEC7 radiomodellen)
• Wavelink Terminal Emulation insert (alleen WEC7 pistoolgreepmodellen)
• Gebruikersovereenkomst (EULA)-blad

Verwijder alle componenten uit de verpakking; controleer hun integriteit en vergelijk ze met alle verpakkingsdocumenten.

Bewaar de originele verpakking voor gebruik bij het verzenden van producten naar het technisch assistentiecentrum. Schade veroorzaakt door onjuiste verpakking valt niet onder de garantie.

Algemeen overzicht

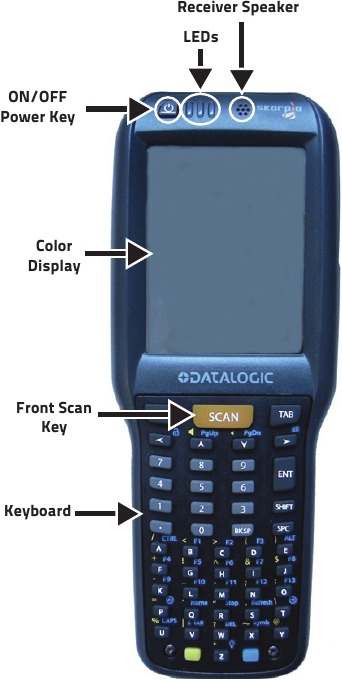

Vooraanzicht

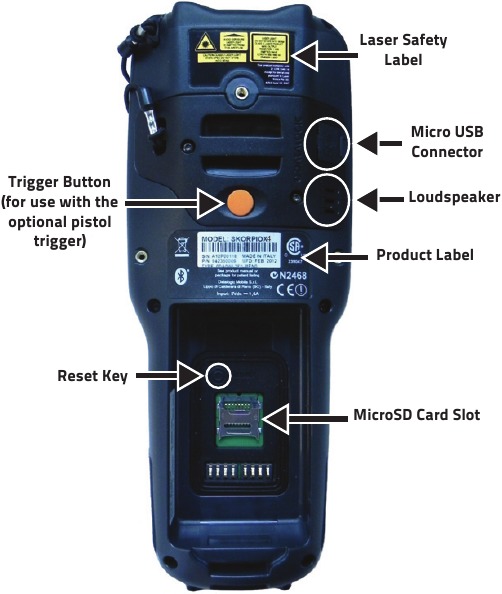

Achteraanzicht

Bovenaanzicht

Onderaanzicht

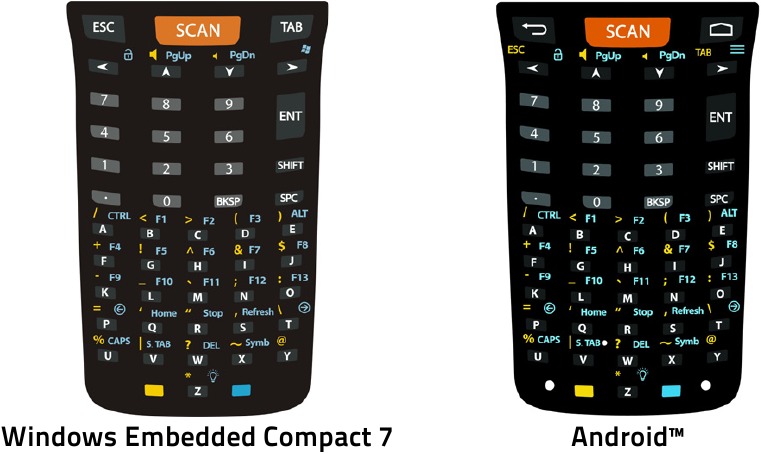

Toetsenborden

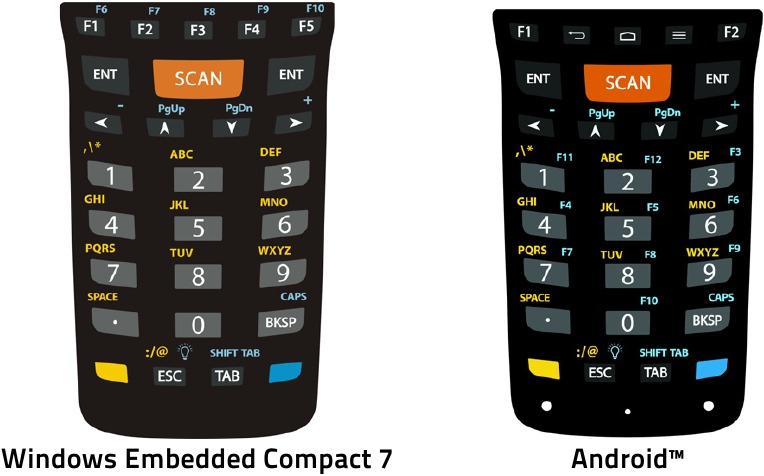

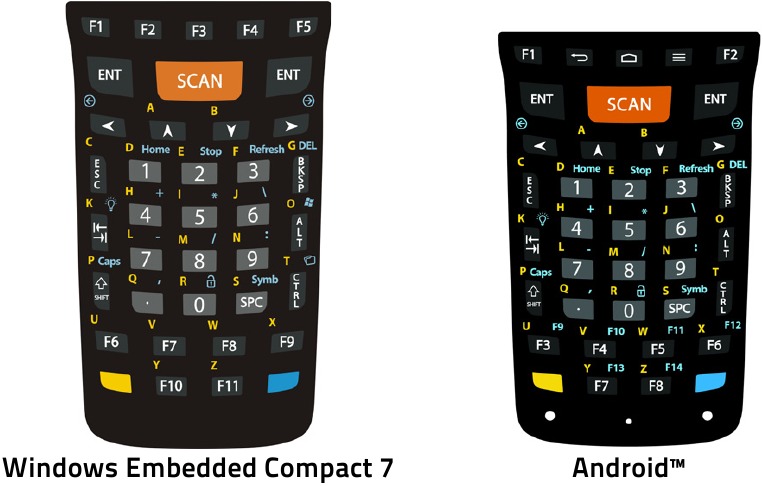

Volledig alfanumeriek toetsenbord (50 toetsen)

Alfanumeriek toetsenbord (38 toetsen)

Numeriek toetsenbord (28 toetsen)

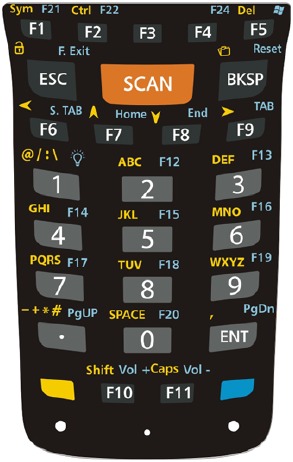

Functioneel toetsenbord (28 toetsen)^*

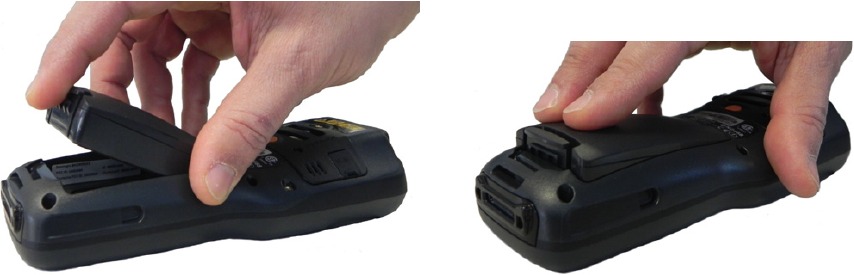

Batterij installatie

Steek de uitlijningsnokken van de batterij in de uitsparingen en druk vervolgens stevig aan totdat de batterijvergrendeling twee keer klikt:

Oplaadinstructies

De batterij is in eerste instantie niet volledig opgeladen. Laad de batterij na installatie op met de USB-kabel of met het enkelvoudige dock.

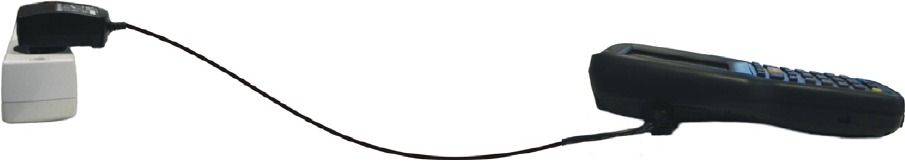

Opladen via USB

U kunt een standaard micro-USB-naar-USB-kabel gebruiken in combinatie met een voedingsadapter om de Skorpio X4 op te laden via een stopcontact.

Gebruik alleen een door Datalogic goedgekeurde voeding.

Steek de wandlader niet in de micro-USB-poort wanneer de Skorpio X4 in het dock is geplaatst.

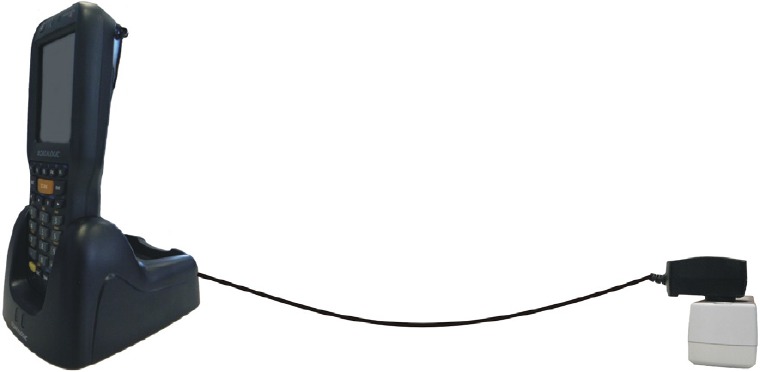

Opladen met het Single Slot Dock

SD-kaartinstallatie

1. Schakel de Skorpio X4 uit (druk op de aan/uit-knop en wacht tot het apparaat is uitgeschakeld).

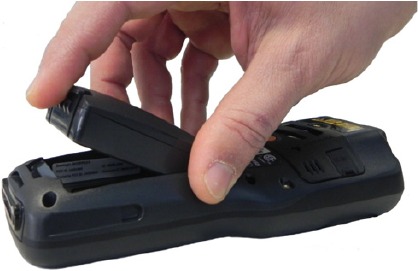

2. Trek de batterijvergrendeling omlaag en verwijder de batterij:

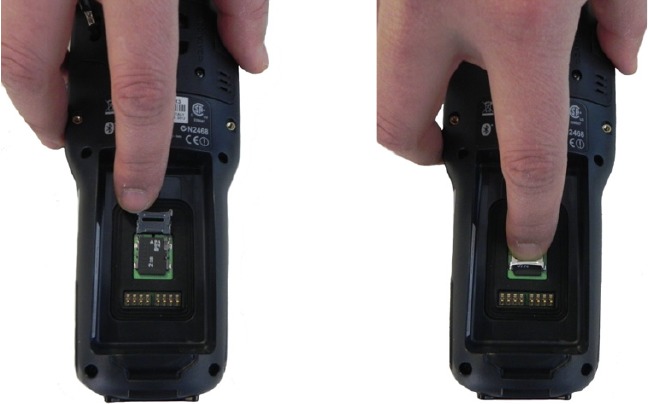

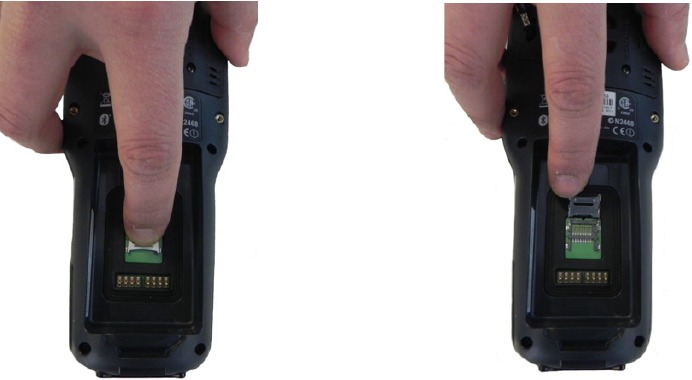

3. Schuif de kaarthouder omhoog en trek hem vervolgens omhoog:

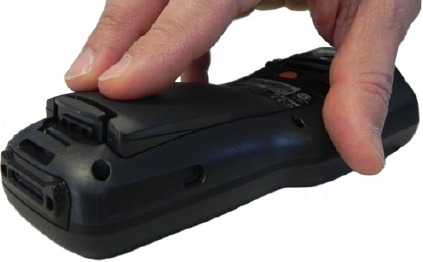

4. Plaats de microSD-kaart met de beschreven kant naar boven:

5. Vergrendel de kaart op zijn plaats door de kaarthouder omlaag te duwen en vervolgens omlaag te schuiven:

6. Steek de uitlijningsnokken van de batterij in de uitsparingen en druk vervolgens stevig aan totdat de batterijvergrendeling twee keer klikt:


Scannen en beeldvorming

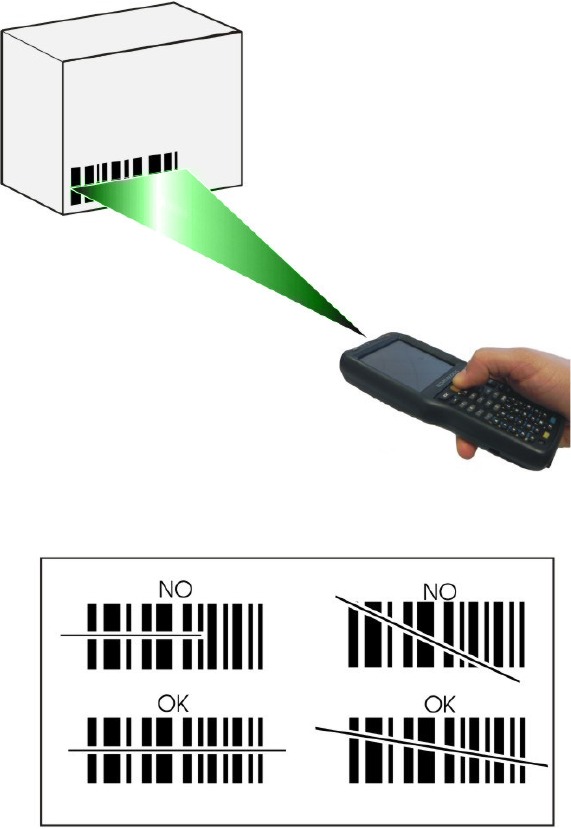

1D Imager Data Capture

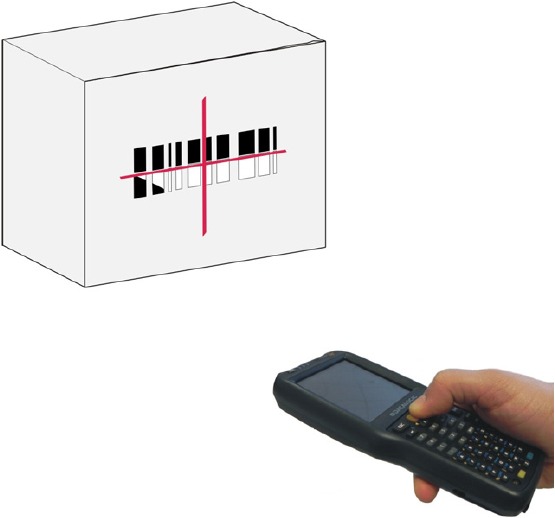

2D Imager Data Capture

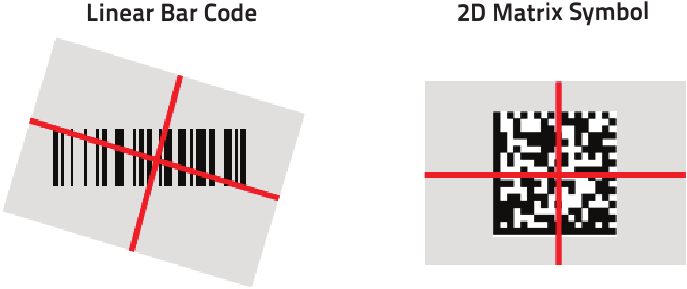

Richtpatroon

De volgende informatie is van toepassing op het Laser Aiming System, dat wordt gebruikt op Skorpio X4-varianten met 2D Imager:

Synchroniseer uw apparaat met de pc^*

Synchronisatie instellen met Windows Mobile^® Device Center

Windows Mobile® Device Center kan worden gedownload van de Microsoft-website www.microsoft.com. Het is alleen compatibel met Windows Vista en Windows 7; als u Windows XP of eerder gebruikt, moet u Microsoft ActiveSync downloaden.

U kunt een verbinding met uw Skorpio X4 tot stand brengen via de volgende interfaces:

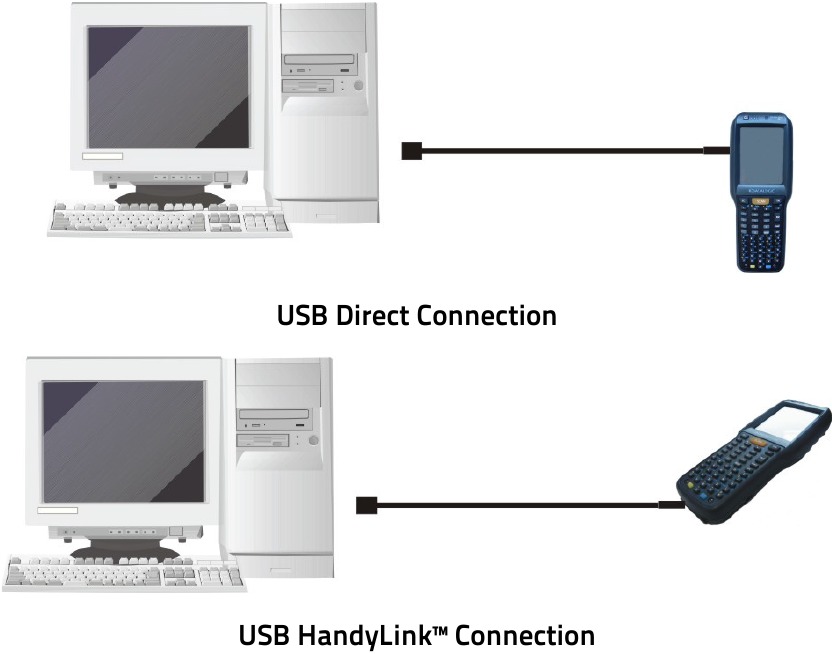

• USB, rechtstreeks of via het Single Dock
• RS232, rechtstreeks of via het Single Dock
• Bluetooth^®

Om een partnerschap tot stand te brengen tussen de Skorpio X4 en een host-pc, start u Windows Mobile^® Device Center en volgt u de onderstaande stappen:

1. Sluit de Skorpio X4 aan op de host-pc. Windows Mobile^® Device Center configureert zichzelf en opent vervolgens.
2. Klik in het scherm met de licentieovereenkomst op "Accept" (Accepteren).
3. Klik in het startscherm van Windows Mobile^® Device Center op "Set up your device" (Uw apparaat instellen).
4. Selecteer de informatietypen die u wilt synchroniseren en klik vervolgens op "Next" (Volgende).
5. Voer een apparaatnaam in en klik op "Set Up" (Instellen).

Wanneer u de installatiewizard voltooit, synchroniseert Windows Mobile^® Device Center de mobiele computer automatisch. Microsoft^® Office Outlook^® e-mails en andere informatie verschijnen na synchronisatie op uw apparaat.

Datalogic S.r.l.
Via San Vitalino 13
40012 Calderara di Reno (BO)
Italy
Tel. +39 051 3147011
Fax +39 051 3147205

©2017-2018 Datalogic S.p. A. and/or its affiliates

♦ Alle rechten voorbehouden. ♦ Zonder de rechten onder het auteursrecht te beperken, mag geen enkel deel van deze documentatie worden gereproduceerd, opgeslagen in of ingevoerd in een retrieval systeem, of worden verzonden in welke vorm of op welke manier dan ook, of voor enig doel, zonder de uitdrukkelijke schriftelijke toestemming van Datalogic S.p. A. en/of haar gelieerde ondernemingen. Eigenaren van Datalogic-producten krijgen hierbij een niet-exclusieve, herroepbare licentie om deze documentatie te reproduceren en te verzenden voor de eigen interne zakelijke doeleinden van de koper. De koper mag geen eigendomsvermeldingen, inclusief copyrightvermeldingen, in deze documentatie verwijderen of wijzigen en moet ervoor zorgen dat alle vermeldingen op alle reproducties van de documentatie verschijnen. Mocht er in de toekomst een herziening van deze handleiding worden gepubliceerd, dan kunt u gedrukte versies verkrijgen door contact op te nemen met uw Datalogic-vertegenwoordiger. Elektronische versies kunnen worden gedownload van de Datalogic-website (www.datalogic.com) of worden geleverd op geschikte media. Als u onze website bezoekt en opmerkingen of suggesties wilt maken over deze of andere Datalogic-publicaties, laat het ons dan weten via de pagina "Contact Datalogic".

Disclaimer

Datalogic heeft redelijke maatregelen getroffen om informatie in deze handleiding te verstrekken die volledig en nauwkeurig is, maar Datalogic behoudt zich het recht voor om specificaties op elk moment zonder voorafgaande kennisgeving te wijzigen. Datalogic en het Datalogic-logo zijn geregistreerde handelsmerken van Datalogic S.p. A. in veel landen, waaronder de VS en de EU.

Skorpio is een handelsmerk van Datalogic S.p. A. en/of haar gelieerde ondernemingen. Android is een handelsmerk van Google LLC. Alle andere merk- en productnamen zijn mogelijk handelsmerken van hun respectieve eigenaars.

Octrooien

Zie www.patents.datalogic.com voor de octrooienlijst.

Referentiedocumentatie

Raadpleeg voor meer informatie over Skorpio X4 de SDK Help on-line en de Skorpio X4 User's Manual (Gebruikershandleiding), die u kunt downloaden van onze website www.datalogic.com.

Ondersteuning via de website

Datalogic biedt verschillende services en technische ondersteuning via haar website. Log in op www.datalogic.com en klik op de link SUPPORT (ONDERSTEUNING) die u toegang geeft tot:
Downloads door uw productmodel te selecteren in de vervolgkeuzelijst in het veld Search by Product (Zoeken op product) voor specifieke gegevensbladen, handleidingen, software & hulpprogramma's en tekeningen;
Repair Program (Reparatieprogramma) voor On-Line Return Material Authorizations (RMAs) (Online retourmateriaalautorisaties) plus contactgegevens van het Reparatiecentrum;
Customer Service (Klantenservice) met details over onderhoudsovereenkomsten;
Technical Support (Technische ondersteuning) via e-mail of telefoon.

Garantievoorwaarden

De garantieperiode is 1 jaar voor het apparaat en 90 dagen voor verbruiksartikelen (bijv. batterij, voeding, kabel etc.) vanaf de aankoopdatum bij ons bedrijf.

©2017-2018 Datalogic S.p. A. and/or its affiliates. All rights reserved. Datalogic and the Datalogic logo are registered trademarks of Datalogic S.p. A. in many countries, including the U.S. and the E.U.

www.datalogic.com
