Samsung IER,IER-F, IFR ,IFR-F (IE/IF015/20/25/40R/R-F) - Eenvoudige gebruikershandleiding voor displays

Inhoud

1 De componenten controleren
2 De stroomkabel aansluiten
3 De kasten installeren
4 Gids voor probleemoplossing
5 Specificaties
6 Voorzorgsmaatregelen bij het hanteren van de kasten
7 Referenties
8 Download handleiding
9 In andere talen

De componenten controleren

Eenvoudige gebruikershandleiding
Garantiekaart (niet beschikbaar in sommige regio's)
Regelgevingsgids
Stroomkabel
Stroomverlengkabel
OCM-kabel
COVER PCB (BOVEN/ONDER) x 7 / Schroef (M4 x L10) x 7 (Ondersteunde modellen: IER, IFR)
COVER PCB (BOVEN/ONDER) x 4 / Schroef (M4 x L10) x 13 (Ondersteunde modellen: IER-F, IFR-F)
STUD PEM x 2 (Ondersteunde modellen: IER, IFR)
PET-tape
COVER PCB (ZIJKANT) x 6 (Ondersteunde modellen: IER-F, IFR-F)
BRACKET ALIGN (Ondersteunde modellen: IER-F, IFR-F)
BRACKET LINK x 2 (Ondersteunde modellen: IER-F, IFR-F) Neem contact op met de verkoper waar u het product hebt gekocht als er onderdelen ontbreken. Componenten kunnen verschillen in verschillende regio's.

De stroomkabel aansluiten

Sluit de stroomkabel aan nadat alle kabels zijn aangesloten.
Koppel de stroomkabel los voordat u externe apparaten aansluit.

Voorzorgsmaatregelen bij het aansluiten van de stroom

Als u IER(IFR) en IER-F(IFR-F) samen van stroom voorziet, past u het kastnummer zo aan dat het totale stroomverbruik minder dan 600 W is voor 110 V, 1000 W voor 220 V.
Het overschrijden van het aanbevolen maximum aantal apparaten kan overspanning veroorzaken, waardoor de stroomonderbreker uitschakelt of het product beschadigd raakt. Zorg ervoor dat het aantal aangesloten apparaten het aanbevolen maximum aantal niet overschrijdt.
- Raadpleeg de gebruikershandleiding op onze website (www.samsung.com/displaysolutions) voor informatie over het maximale aantal kasten dat is toegestaan voor de wisselstroomaansluiting.
Samsung is niet aansprakelijk voor problemen die worden veroorzaakt door het aansluiten van apparaten die het aanbevolen maximum aantal overschrijden.
De labelinformatie die achter het product is bevestigd, toont het nominale vermogen van de kast en de nominale stroom van het stopcontact.

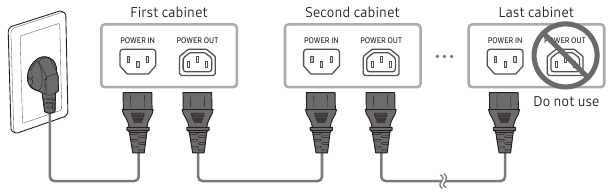

Breng stroom over via daisy chain met een verlengstroomkabel.
Gebruik geen POWER OUT-aansluiting van de laatste kast.

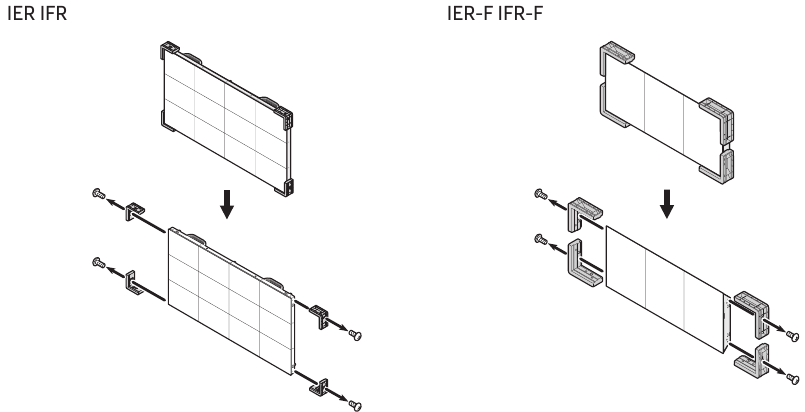

De kasten installeren

Zorg ervoor dat u de installatie toevertrouwt aan een professionele installatieserviceprovider. Neem contact op met de dealer waar u het product hebt gekocht voor meer informatie over de installatie.
Installeer de kast met behulp van de framekit die door de fabrikant is geleverd. Raadpleeg de gebruikershandleiding die bij de framekit wordt geleverd voor meer informatie over het installeren van de framekit.
Samsung is niet aansprakelijk voor schade aan het product en enig letsel aan de gebruikers of anderen dat kan worden veroorzaakt terwijl de gebruikers het product zelf installeren.

De beschermbeugels verwijderen
Verwijder de veiligheidsbeugel voordat u verdergaat met de installatie.

Gids voor probleemoplossing

Problemen	Oplossingen
Het scherm blijft aan en uit gaan.	Controleer of de kabel tussen het product en de pc correct is aangesloten.
Er wordt geen signaal op het scherm weergegeven.	Controleer of het product correct is aangesloten met een kabel.
Er wordt geen signaal op het scherm weergegeven.	Controleer of het bronapparaat dat op het product is aangesloten, is ingeschakeld.
Er wordt geen video per kast weergegeven.	Controleer de kabelverbindingen tussen S-Box en kast / Kast en kast.
Niet-optimale modus wordt weergegeven.	Dit bericht wordt weergegeven wanneer een signaal van de grafische kaart de maximale resolutie en frequentie van het product overschrijdt.
Niet-optimale modus wordt weergegeven.	Raadpleeg de standaard signaalmodustabel en stel de maximale resolutie en frequentie in volgens de productspecificaties.

Specificaties

Modelnaam		IE015R	IF015R	IE015R-F	IF015R-F	IE020R	IF020R	IE020R-F	IF020R-F
Kast	Vernieuwingsfrequentie	3840 Hz				3840 Hz	3240 Hz	3840 Hz	3240 Hz
	Pixel pitch	1,5 mm				2,0 mm
	LED-pixelconfiguratie	3 in 1 (RGB)
	LED-pixelgrootte (B x H)	1,0 mm x 1,0 mm				1,5 mm x 1,5 mm
	Pixels (Rij x Kolom)	640 x 360 pixels		160 x 360 pixels		480 x 270 pixels		120 x 270 pixels
	Beeldverhouding (B:H)	16:9		4:9		16:9		4:9
Modelnaam		IE025R	IF025R	IE025R-F	IF025R-F	IE040R	IF040R	IE040R-F	IF040R-F
Kast	Vernieuwingsfrequentie	3840 Hz	3240 Hz	3840 Hz	3240 Hz	3840 Hz	3240 Hz	3840 Hz	3240 Hz
	Pixel pitch	2,5 mm				4,0 mm
	LED-pixelconfiguratie	3 in 1 (RGB)
	LED-pixelgrootte (B x H)	2,1 mm x 2,1 mm
	Pixels (Rij x Kolom)	384 x 216 pixels		96 x 216 pixels		240 x 135 pixels		60 x 135 pixels
	Beeldverhouding (B:H)	16:9		4:9		16:9		4:9
Synchronisatie	Videoframesnelheid	50/60 Hz
Stroomvoorziening		AC100-240V~ 50/60Hz Raadpleeg het label aan de achterkant van het product, aangezien de standaardspanning per land kan verschillen.
Milieuoverwegingen	Bedrijf	Temperatuur: 0 °C – 40 °C (32 °F – 104 °F) Vochtigheid: 10% – 80%, niet-condenserend
	Opslag	Temperatuur: -20 °C – 45 °C (-4 °F – 113 °F) Vochtigheid: 5% – 95%, niet-condenserend

Dit is een product van klasse A. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.
Ga voor informatie over de milieuverplichtingen van Samsung en productspecifieke wettelijke verplichtingen, bijvoorbeeld REACH, WEEE, batterijen, naar http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Ga naar de Samsung-website voor gedetailleerde apparaatspecificaties.
Gebruik een kabel van CAT 6 (*STP-type) of hoger.
Open Source-aankondiging
Neem contact op met Samsung via e-mail (oss.request@ samsung.com) om vragen te stellen en verzoeken in te dienen met betrekking tot open source.

Voorzorgsmaatregelen bij het hanteren van de kasten

Metalen voorwerpen kunnen aan het vooroppervlak van de kast blijven kleven vanwege het magnetisme.
Als er een metalen voorwerp blijft kleven, gebruik dan een magneet of een luchtpistool om het te verwijderen. Wees voorzichtig bij het verwijderen van metalen voorwerpen met een magneet, omdat de magneet de module van de kast kan scheiden.
Wees voorzichtig bij het vasthouden van magnetische stripkaarten in de buurt, omdat het magnetisme deze kaarten kan beïnvloeden.

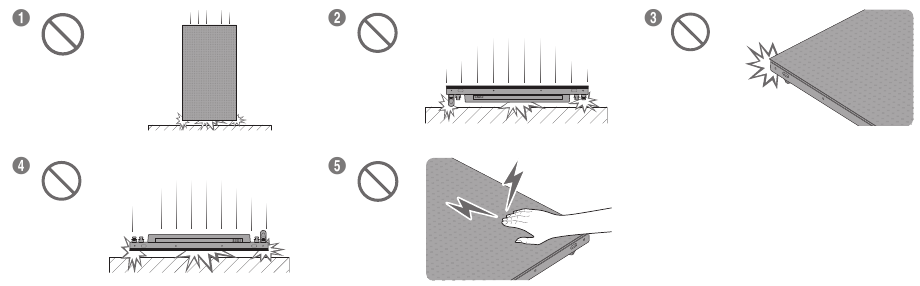

[Voorzichtigheid om externe schokken en het laten vallen van het product te voorkomen]
Nadat u de beschermbeugels hebt verwijderd, moet u ervoor zorgen dat het product niet wordt blootgesteld aan externe schokken of trillingen. Zorg ervoor dat het product niet van een hoogte valt.
[Voorzichtigheid om schade aan de LED te voorkomen]
Zorg ervoor dat het product niet wordt blootgesteld aan trillingen of externe schokken wanneer het plat op de vloer ligt.
[Voorzichtigheid om schade aan de hoeken te voorkomen]
Wees extra voorzichtig om ervoor te zorgen dat de hoeken van een kast niet beschadigd raken.
[Voorzichtigheid om schade aan de LED te voorkomen]
Plaats het product, nadat u de beschermbeugels hebt verwijderd, niet op de vloer met de LED naar beneden gericht.
[Voorzichtigheid om schade aan de LED door statische elektriciteit te voorkomen]
Raak het product niet aan zonder antistatische handschoenen.

Zorg ervoor dat u antistatische handschoenen draagt wanneer u het product aanraakt.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Samsung IER,IER-F, IFR ,IFR-F (IE/IF015/20/25/40R/R-F) - Eenvoudige gebruikershandleiding voor displays
