Samsung DB10D - LCD Display Snelstartgids

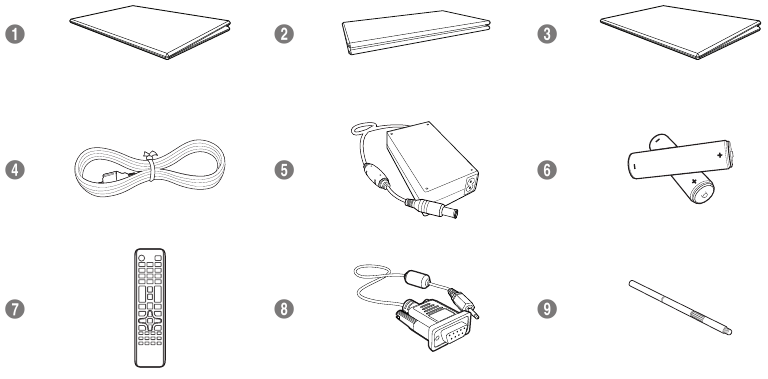

De componenten controleren
- Snelstartgids
- Garantiekaart (Niet beschikbaar in sommige regio's)
- Regelgevingsgids
- Stroomkabel
- DC-stroomadapter
- Batterijen (Niet beschikbaar in sommige regio's)
- Afstandsbediening
- RS232C-stereokabel
- STAND-BAR
Achterkant
- Maakt verbinding met MDC met behulp van een RS232C-stereokabel.
- Maak verbinding met een USB-geheugenapparaat.
- Maakt verbinding met MDC met behulp van een LAN-kabel.
- Maakt verbinding met een bronapparaat met behulp van een HDMI-kabel.
- Maakt verbinding met de DC-stroomadapter.
- Maak verbinding met een SD-geheugenkaart.

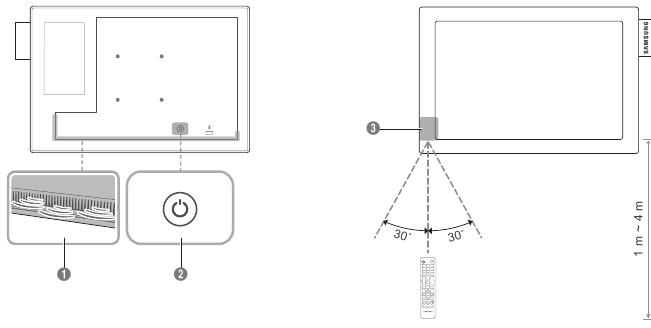

Bedieningspaneel
- Luidspreker
- Gebruik deze knop om het Display aan en uit te zetten.
- Afstandsbedieningssensor
Druk op een knop op de afstandsbediening gericht op de sensor aan de voorkant van het product om de bijbehorende functie uit te voeren.- Het gebruik van andere weergaveapparaten in dezelfde ruimte als de afstandsbediening van dit product kan ertoe leiden dat de andere weergaveapparaten per ongeluk worden bediend.

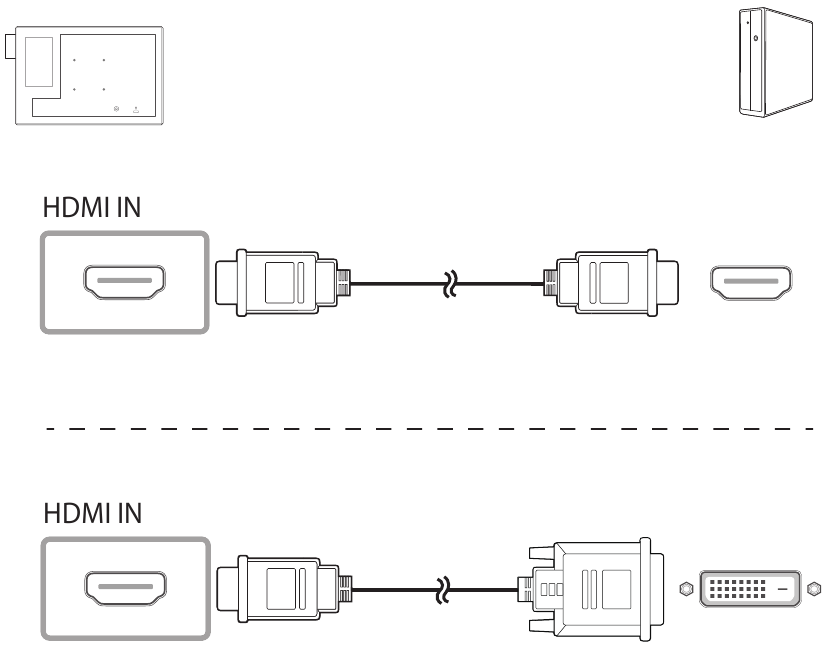

Aansluiten op een pc
Sluit de stroomkabel niet aan voordat u alle andere kabels hebt aangesloten.
Zorg ervoor dat u eerst een bronapparaat aansluit voordat u de stroomkabel aansluit.

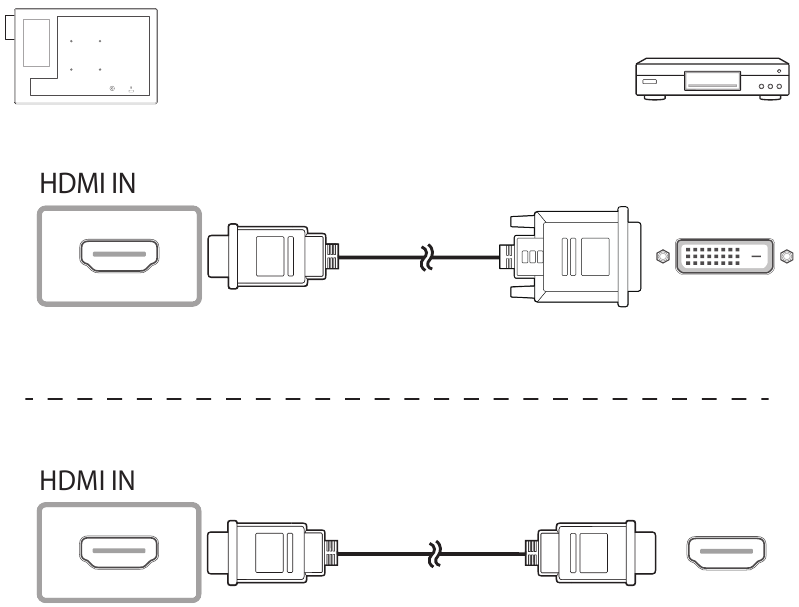

Aansluiten op een videoapparaat
De LAN-kabel aansluiten
Gebruik een Cat7(*STP Type)-kabel voor de verbinding.
*Shielded Twist Pair (Afgeschermd getwist paar)

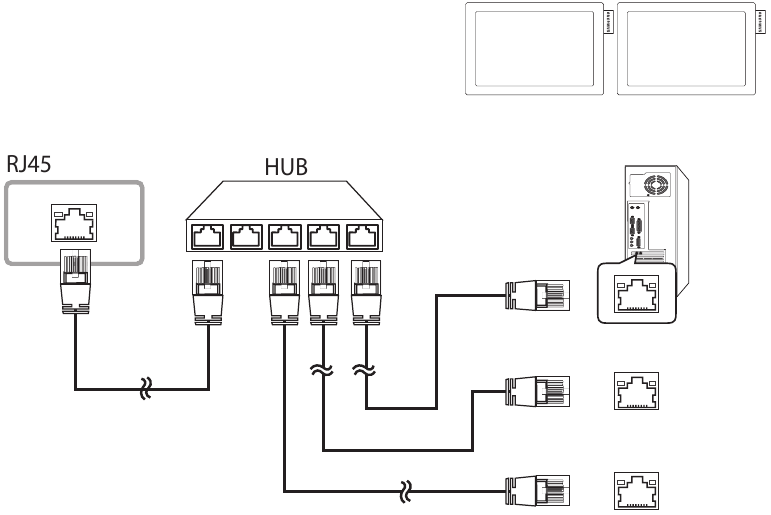

Verbinding maken met MDC
Raadpleeg de Help na het installeren van het programma voor meer informatie over het gebruik van het MDC-programma.
Het MDC-programma is beschikbaar op de website.
Specificaties
| Modelnaam | DB10D | |
| Paneel | Grootte | 25 cm |
| Weergavegebied | 21.7 cm (H) x 13.56 cm (V) | |
| Afmetingen (B x H x D) | 24.68 x 16.52 x 2.49 cm | |
| Gewicht | 0.6 kg | |
| Synchronisatie | Horizontale frequentie | 30 ~ 81 kHz |
| Verticale frequentie | 48 ~ 75 Hz | |
| Resolutie | Optimale resolutie | 1280 x 800 @ 60 Hz |
| Maximale resolutie | 1920 x 1080 @ 60 Hz | |
| Maximale Pixel Clock | 148.5 MHz (Analoog, Digitaal) | |
| Stroomvoorziening | AC 100 tot 240 VAC, 60 / 50 Hz ± 3 Hz Raadpleeg het label aan de achterkant van het product, aangezien de standaardspanning per land kan verschillen. | |
| Milieuoverwegingen | Bediening | Temperatuur: 0°C ~ 40°C (32°F ~ 104°F) Vochtigheid: 10% ~ 80%, niet-condenserend |
| Opslag | Temperatuur: -20°C ~ 45°C (-4°F ~ 113°F) Vochtigheid: 5% ~ 95%, niet-condenserend | |
- Plug-and-Play
Deze monitor kan worden geïnstalleerd en gebruikt met alle Plug-and-Play-compatibele systemen.
Tweerichtingsgegevensuitwisseling tussen de monitor en het pc-systeem optimaliseert de monitorinstellingen.
De monitorinstallatie vindt automatisch plaats. U kunt de installatie-instellingen echter naar wens aanpassen. - Vanwege de aard van de fabricage van dit product kan ongeveer 1 pixel per miljoen (1ppm) helderder of donkerder op het paneel lijken. Dit heeft geen invloed op de productprestaties.
- Dit apparaat is een digitaal apparaat van klasse A.
(Alleen voor India)
Dit product voldoet aan RoHS.
Ga voor meer informatie over veilige verwijdering en recycling naar onze website www.samsung.com/in of neem contact op met onze
Hulplijnnummers -1800 40 SAMSUNG (1800 40 7267864) (Gratis) / 1800 5 SAMSUNG (1800 5 7267864) (Gratis)
PowerSaver
| PowerSaver | Normale werking | Energiebesparende modus (SOG-signaal: de DPM-modus wordt niet ondersteund) | Uitschakelen | ||
| Beoordeling | Typisch | Max | |||
| Stroomverbruik | 17 W | 18 W | 18.7 W | 0.5 W | 0.5 W |
- Het weergegeven stroomverbruik kan variëren in verschillende bedrijfsomstandigheden of wanneer instellingen worden gewijzigd.
- SOG (Sync On Green) wordt niet ondersteund.
- Om het stroomverbruik tot 0 te reduceren, ontkoppel de stroomkabel.
Ontkoppel de stroomkabel als u het product langere tijd niet zult gebruiken (tijdens vakantie, enz.).
Gids voor probleemoplossing
| Problemen | Oplossingen |
| Het scherm blijft aan en uit schakelen. | Controleer de kabelverbinding tussen het product en de pc en zorg ervoor dat de verbinding goed vastzit. |
| Geen signaal wordt weergegeven op het scherm. | Controleer of het product correct is aangesloten met een kabel. |
| Controleer of het apparaat dat op het product is aangesloten, is ingeschakeld. | |
| Niet-optimale modus wordt weergegeven. | Dit bericht wordt weergegeven wanneer een signaal van de grafische kaart de maximale resolutie en frequentie van het product overschrijdt. |
| Raadpleeg de Standaard signaalmodustabel en stel de maximale resolutie en frequentie in volgens de productspecificaties. | |
| De afbeeldingen op het scherm zien er vervormd uit. | Controleer de kabelverbinding met het product. |
| Het scherm is niet helder. Het scherm is wazig. | Pas Grof (Coarse) en Fijn (Fine) aan. |
| Verwijder alle accessoires (videoverlengkabels, enz.) en probeer het opnieuw. | |
| Stel de resolutie en frequentie in op het aanbevolen niveau. | |
| Het scherm lijkt instabiel en trilt. | Controleer of de resolutie en frequentie van de pc en de grafische kaart zijn ingesteld binnen een bereik dat compatibel is met het product. Wijzig vervolgens de scherminstellingen indien nodig door te verwijzen naar de Aanvullende informatie in het productmenu en de Standaard signaalmodustabel. |
| Er blijven schaduwen of spookbeelden op het scherm achter. | |
| Het scherm is te helder. Het scherm is te donker. | Pas Helderheid (Brightness) en Contrast aan. |
| De schermkleur is inconsistent. | Ga naar Beeld (Picture) en pas de Kleurruimte (Colour Space)-instellingen aan. |
| Wit ziet er niet echt wit uit. | Ga naar Beeld en pas de Witbalans (White Balance)-instellingen aan. |
| Er is geen geluid. | Controleer het volume. |
| Het volume is te laag. | Pas het volume aan. |
| Als het volume nog steeds laag is nadat u het tot het maximale niveau hebt verhoogd, past u het volume aan op uw pc-geluidskaart of softwareprogramma. | |
| De afstandsbediening werkt niet. | Zorg ervoor dat de batterijen correct zijn geplaatst (+/-). |
| Controleer of de batterijen leeg zijn. | |
| Controleer op stroomuitval. | |
| Zorg ervoor dat het netsnoer is aangesloten. | |
| Controleer op speciale verlichting of neonreclames die in de buurt zijn ingeschakeld. |
Neem contact op met SAMSUNG WERELDWIJD
Website: www.samsung.com/displaysolutions
- Download de gebruikershandleiding van de website voor meer informatie.
| Land/gebied | Klantenservicecentrum |
| AUSTRALIË | 1300 362 603 |
| BANGLADESH | 09612300300 08000300300 (Gratis) |
| CAMBODJA | +855-23-993232 1800-20-3232 (Gratis) |
| HONG KONG | 3698 4698 |
| INDIA | 1800 40 SAMSUNG (1800 40 7267864) (Gratis) 1800 5 SAMSUNG (1800 5 7267864) (Gratis) |
| INDONESIË | 021-5699-7777 0800-112-8888 (Gratis) |
| JAPAN | 0120-363-905 |
| LAOS | +856-214-17333 |
| MACAU | 0800 333 |
| MALEISIË | 1800-88-9999 +603-7713 7420 (Contactpersoon in het buitenland) |
| MYANMAR | +95-1-2399-888 |
| NEPAL | 16600172667 (Gratis voor NTC Only) 9801572667 (Gratis voor Ncell-gebruikers) |
| NIEUW-ZEELAND | 0800 726 786 |
| FILIPPIJNEN | 1-800-10-726-7864 [PLDT Toll Free] 1-800-8-726-7864 [Globe Landline and Mobile] 02- 422-2111 [Standard Landline] |
| SINGAPORE | 1800 7267864 | 1800-SAMSUNG |
| SRI LANKA | 011 SAMSUNG (011 7267864) |
| TAIWAN | 0800-32-9999 0809-00-5237 (B2B / Dealer) |
| THAILAND | 0-2689-3232 1800-29-3232 (Gratis) |
| VIETNAM | 1800 588 889 |
De garantie vervalt in het geval van een defect als gevolg van het overschrijden van het maximaal aanbevolen aantal gebruiksuren per dag van 16 uur.
De kleur en het uiterlijk kunnen verschillen afhankelijk van het product, en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd om de prestaties te verbeteren.
De termen HDMI en HDMI High-Definition Multimedia Interface, en het HDMI-logo zijn handelsmerken of gedeponeerde handelsmerken van HDMI Licensing LLC in de Verenigde Staten en andere landen.
