Samsung QB43R, QB49R, QB50R, QB55R, QB65R - Handleiding voor snelle installatie van displays

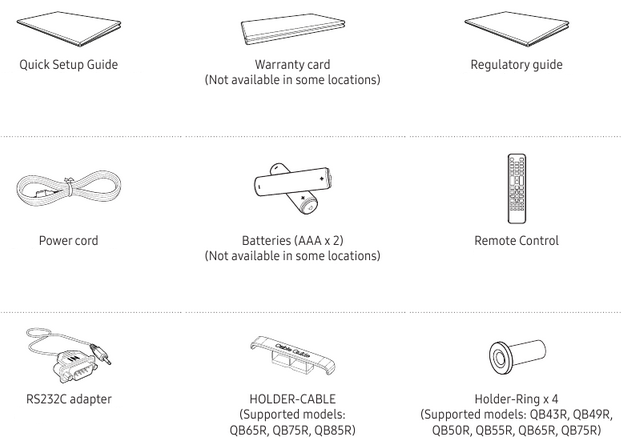

De onderdelen controleren
Garantiekaart (niet beschikbaar in sommige locaties)
Batterijen (AAA x 2) (niet beschikbaar in sommige locaties)
HOUDER-KABEL (ondersteunde modellen: QB65R, QB75R, QB85R)
Houder-Ring x 4 (ondersteunde modellen: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R)
Neem contact op met de verkoper waar u het product hebt gekocht als er onderdelen ontbreken.
De afbeeldingen kunnen afwijken van de daadwerkelijke onderdelen.

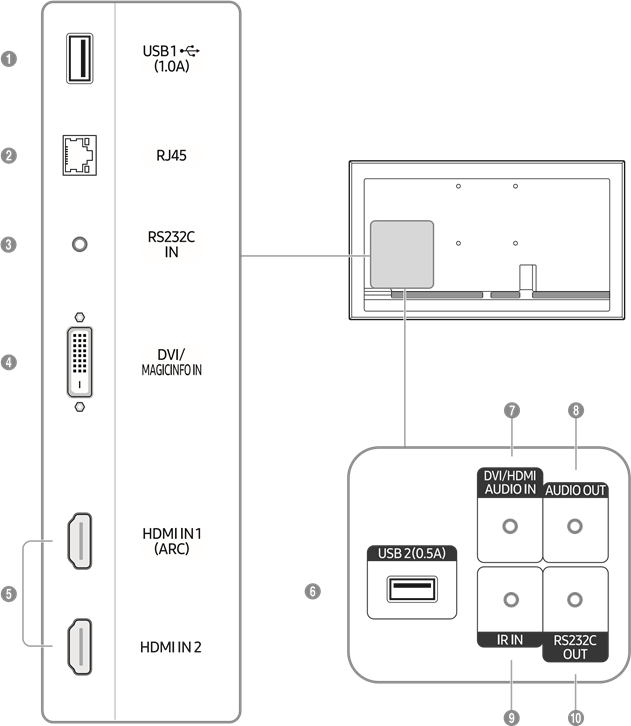

Poorten
- Aansluiten op een USB-geheugenapparaat. * De USB-poorten op het product accepteren een maximale constante stroom van 1,0 A. Als de maximale waarde wordt overschreden, werken de USB-poorten mogelijk niet.
- Verbindt met MDC via een LAN-kabel. (10/100 Mbps)
- Verbindt met MDC via een RS232C-adapter.
- DVI IN: Verbindt met een bronapparaat met behulp van een DVI-kabel of HDMI-DVI-kabel.
MAGICINFO IN: Verbindt met een netwerkbox met behulp van een DP-DVI-kabel om Magicinfo te gebruiken. - Verbindt met een bronapparaat met behulp van een HDMI-kabel of HDMI-DVI-kabel.
- Aansluiten op een USB-geheugenapparaat.
* De USB-poorten op het product accepteren een maximale constante stroom van 0,5 A. Als de maximale waarde wordt overschreden, werken de USB-poorten mogelijk niet. - Ontvangt geluid van een bronapparaat via een audiokabel.
- Geeft geluid door aan een audioapparaat via een audiokabel.
- Verbindt met een externe IR-kabel die signalen ontvangt van de afstandsbediening.
- Verbindt met MDC via een RS232C-adapter.
Onderdelen
- Afstandsbedieningssensor Druk op een knop op de afstandsbediening gericht op de sensor aan de voorkant van het product om de bijbehorende functie uit te voeren.
* Het gebruik van andere weergaveapparaten in dezelfde ruimte als de afstandsbediening van dit product kan ertoe leiden dat de andere weergaveapparaten onbedoeld worden bediend. - Stroomindicator
- Aan/uit-knop
Schakelt het product in of uit.
Een bronapparaat aansluiten en gebruiken

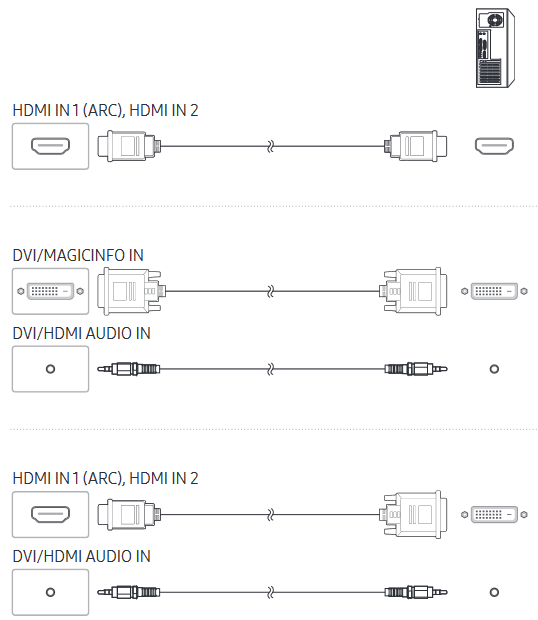

Verbinding maken met een pc

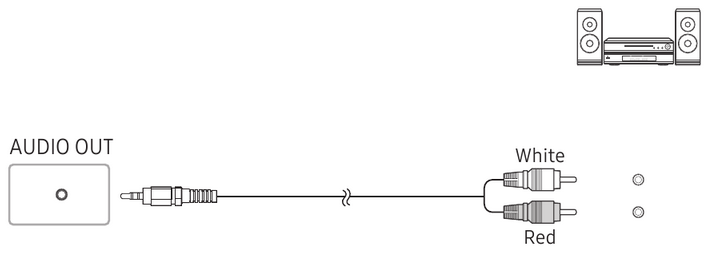

Verbinding maken met een audiosysteem

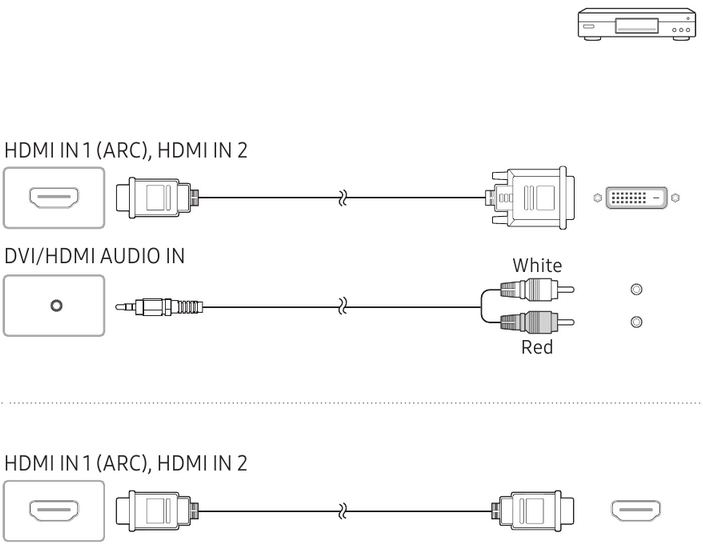

Verbinding maken met een videoapparaat

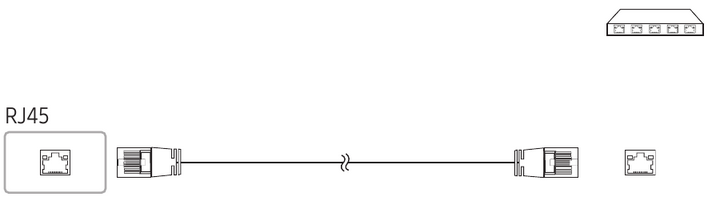

De LAN-kabel aansluiten
Gebruik een Cat7 (*STP-type) kabel voor de verbinding. (10/100 Mbps)
*Shielded Twist Pair

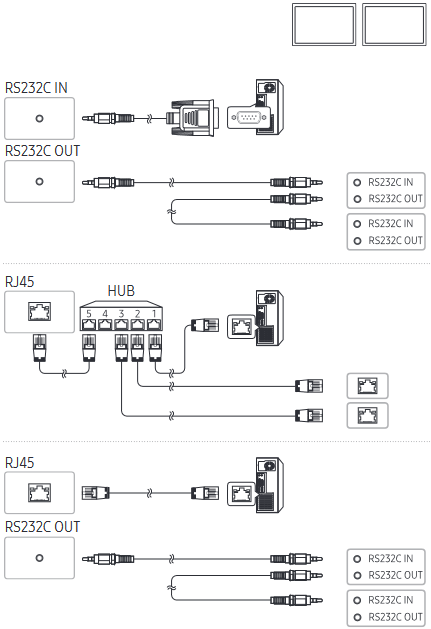

Verbinding maken met MDC
Raadpleeg de Help na het installeren van het programma voor meer informatie over het gebruik van het MDC-programma. Het MDC-programma is beschikbaar op de website. http://www.samsung.com/displaysolutions
Gids voor probleemoplossing
| Problemen | Oplossingen |
| Het scherm blijft aan en uit gaan. | Controleer of de kabel tussen het product en de pc correct is aangesloten. |
| Not Optimum Mode (Niet-optimale modus) wordt weergegeven. | Dit bericht wordt weergegeven wanneer een signaal van de grafische kaart de maximale resolutie en frequentie van het product overschrijdt. |
| Raadpleeg de Standaard signaalmodustabel en stel de maximale resolutie en frequentie in volgens de productspecificaties. |
Specificaties wandmontagekit
 Modelnaam |  C (mm) |  Standaard schroef |  Hoeveelheid |  |
| QB43R QB49R QB50R QB55R QB65R QB75R QB85R | 23~39 | M8 | 4 |
Specificaties
| Modelnaam | QB43R | QB49R | QB50R | QB55R | |||
| Paneel | Grootte | 43 CLASS (42,5 inch / 107,9 cm) | 49 CLASS (48,5 inch / 123,2 cm) | 50 CLASS )49,5 inch / 125,7 cm) | 55 CLASS )54,6 inch / 138,7 cm) | ||
| Weergavegebied | 941,184 mm (H) x 529,416 mm (V) | 1073,78 mm (H) x 604,0 mm (V) | 1095,84 mm (H) x 616,41 mm )V) | 1209,6 mm )H) x 680,4 mm )V) | |||
| Modelnaam | QB65R | QB75R | QB85R | ||||
| Paneel | Grootte | 65 CLASS (64,5 inch / 163,9 cm) | 75 CLASS (74,5 inch / 189,3 cm) | 85 CLASS (84,5 inch /214,7 cm) | |||
| Weergavegebied | 1428,48 mm (H) x 803,52 mm (V) | 1650,24 mm (H) x 928,26 mm )V) | 1872,0 mm (H) x 1053,0 mm (V) | ||||
| Voeding | AC100-240V~ 50/60Hz Raadpleeg het label aan de achterkant van het product, omdat de standaardspanning per land kan verschillen. | ||||||
| Milieuoverwegingen | In bedrijf | Temperatuur: 0°C – 40°C (32°F – 104°F) Vochtigheid: 10% – 80%, niet-condenserend | |||||
| Opslag | Temperatuur: -20°C – 45°C (-4°F – 113°F) Vochtigheid: 5% – 95%, niet-condenserend | ||||||
* Dit is een product van klasse A. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen. (Ondersteund model: QB85R)
Dit apparaat is een digitaal apparaat van klasse B. (Ondersteunde modellen: QB43R, QB49R, QB50R, QB55R, QB65R, QB75R) * Ga voor gedetailleerde apparaatspecificaties naar de website van Samsung Electronics.
*Aanbevolen gebruiksduur per dag van dit product is minder dan 16 uur. Als het product langer dan 16 uur per dag wordt gebruikt, kan de garantie komen te vervallen.
*De kleur en het uiterlijk kunnen verschillen afhankelijk van het product en de inhoud van de handleiding kan zonder voorafgaande kennisgeving worden gewijzigd om de prestaties te verbeteren.
