SYNCO G1T, G1L - Microfoonhandleiding
Lees deze handleiding zorgvuldig door voor gebruik en volg alle hierin vermelde instructies.
Zorg dragen voor uw SYNCO-product
- Bewaar het product in een droge, schone en stofvrije omgeving.
- Houd bijtende chemicaliën, vloeistoffen en warmtebronnen uit de buurt van het product om mechanische schade te voorkomen.
- Gebruik alleen een zachte en droge doek om het product schoon te maken.
- Storingen kunnen worden veroorzaakt door vallen of impact van externe krachten.
- Probeer het product niet te demonteren. Dit maakt de garantie ongeldig.
- Laat het product controleren of repareren door geautoriseerde technici als er storingen optreden.
- Het niet opvolgen van alle instructies kan leiden tot mechanische schade.
- De garantie is niet van toepassing op menselijke fouten.

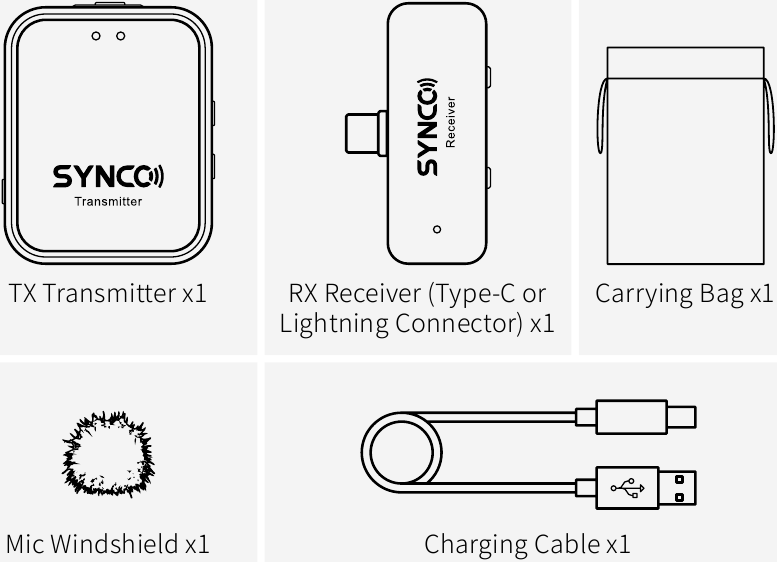

Verpakkingslijst
Productinstructie

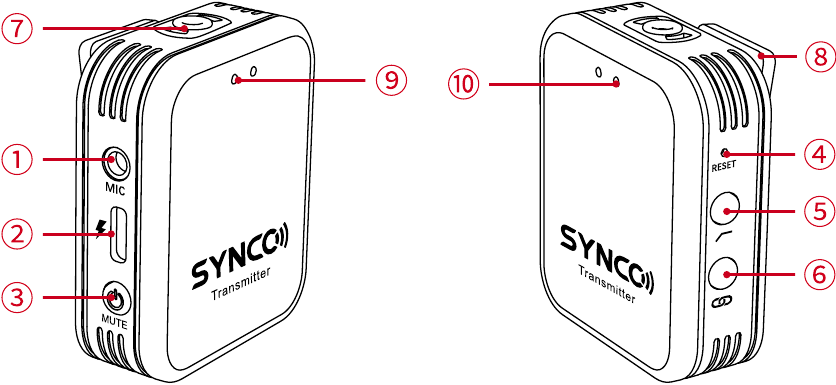

TX-zender
- Externe microfooningang
- USB-C-poort
- Aan/Uit/Dempen
- Reset (Help met uitwerppen)
- Low Cut
- Koppelen
- Ingebouwde microfoon
- Pocketclip
- Koppel-/Dempindicator
- Stroomindicator

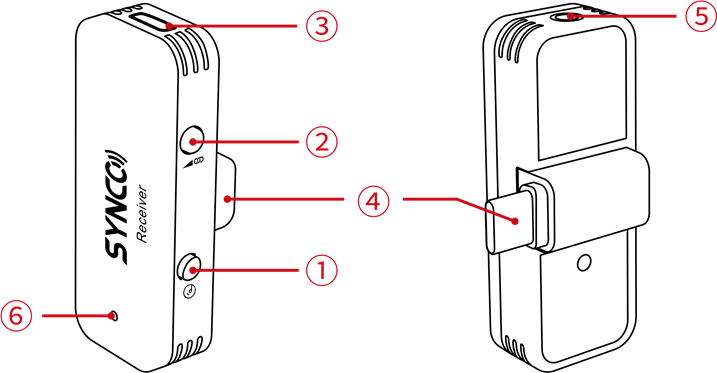

RX-ontvanger
- Vocale effecten
- Koppelen/Gainregeling
- USB-C-poort
- Afneembare connector
- 3,5 mm In-Ear Monitoring Jack
- Koppelindicator
Indicator — TX-zender
| Koppel-/Dempindicator | Stroomindicator | ||
 |  |  | |
| Langzame flitsen | Systeem niet gekoppeld | / | / |
| Snelle flitsen | Systeem koppelt | / | / |
| Blijft aan | Systeem gekoppeld | Dempen |
|
| Twee snelle flitsen | Low cut aan | / | / |
Indicator — RX-ontvanger
| Koppelindicator | ||
 |  | |
| Langzame flitsen | Systeem niet gekoppeld | / |
| Snelle flitsen | Systeem koppelt | / |
| Blijft aan | Systeem gekoppeld | Vocale effecten aan |
Bediening

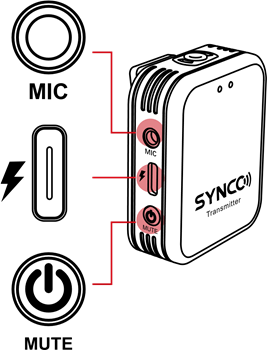

TX
Aan/Uit/Dempen
Lang indrukken 3s: systeem in-/uitschakelen
Kort indrukken: microfoon dempen/opheffen
Opladen
5V/2A;
Laad het product volledig op voor gebruik met de USB-C-oplaadkabel.
Externe microfooningang
Alleen TRS-microfoon
(Opmerking: Wanneer u een externe microfoon gebruikt, steek deze dan correct in de microfooningang.)

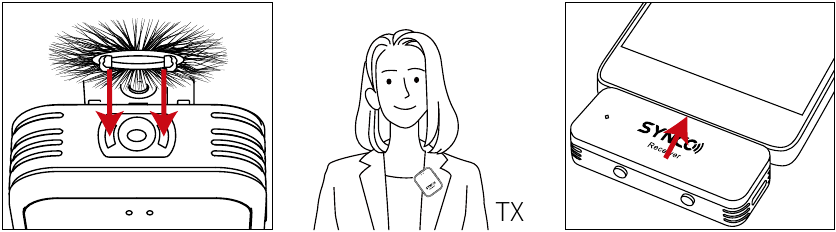

Microfoonwindscherm & apparaatinstallatie

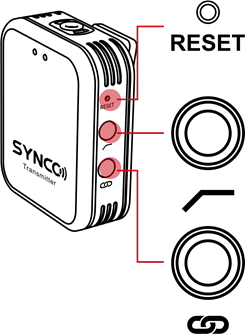

Resetten
Prik voorzichtig 3 seconden lang met de pin in Reset om de fabrieksinstellingen te herstellen.
Low Cut
Kort indrukken: 150Hz Low Cut aan
Nogmaals kort indrukken: Low Cut uit
Koppelen
Lang indrukken gedurende 3 seconden
Het systeem koppelt automatisch na het inschakelen.
Handmatig koppelen: houd de koppelknop op de TX en RX 3 seconden lang ingedrukt
RX
Vocale effecten
Kort indrukken om te schakelen tussen geluidseffecten: Original - Studio FX - KTV FX - Voice Amplification - EDM (Electronic Dance Music) - Baby FX - Male to Female - Female to Male - Monster FX
Koppelen/Gainregeling
Het systeem koppelt automatisch na het inschakelen.
Handmatig koppelen: houd de koppelknop op de TX en RX 3 seconden lang ingedrukt
Lang indrukken gedurende 3 seconden
Gainregeling: 0-3 niveau
Elke keer dat u kort drukt, wordt de gain met één niveau verhoogd.
USB-C-poort
Voor het opladen van een telefoon

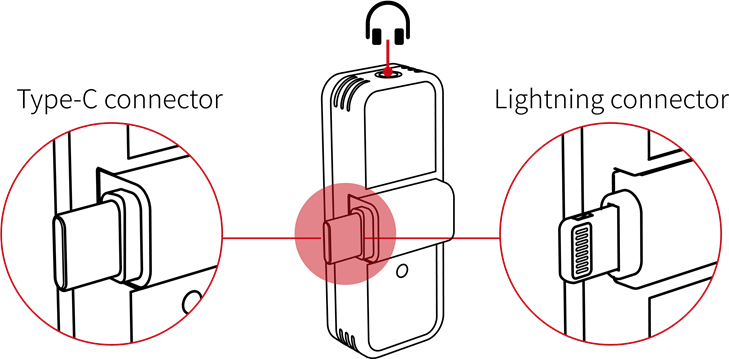

Afneembare connector
G1T: Type-C-connector
G1L: Lightning-connector
Extra Type-C- of Lightning-connector is afzonderlijk verkrijgbaar om de RX aan meer telefoons aan te passen.
3,5 mm In-Ear Monitoring Jack
Voor real-time monitoring van microfoonopname en achtergrond van het apparaat met een hoofdtelefoon
Specificaties
TX-zender
| Draadloze transmissie | Digitaal 2,4 GHz |
| RF-frequentieband | 2400-2483,5 MHz |
| Werkafstand | 492ft/150m (LOS-gebied); 164ft/50m (NLOS-gebied) |
| Samplingfrequentie | 48 KHz |
| Bitdiepte | 16Bit |
| SNR | ﹥75dB |
| Audio-ingang | 1/8" / 3,5 mm TRS-microfooningang |
| RF-uitgangsvermogen | 20dB |
| Stroomvereisten | 3,3V-4,7V |
| Batterijtype | Ingebouwde lithiumbatterij, 400 mAh |
| Oplaadpoort | USB-C |
| Oplaadtijd batterij | 1,5 uur |
| Levensduur batterij | 8 uur |
| Afmetingen | 52×42×16 mm |
| Materiaal | ABS |
| Gewicht | 35 g |
RX-ontvanger
| Draadloze transmissie | Digitaal 2,4 GHz |
| RF-frequentieband | 2400-2483,5 MHz |
| Werkafstand | 492ft/150m (LOS-gebied); 164ft/50m (NLOS-gebied) |
| Samplingfrequentie | 48 KHz |
| Bitdiepte | 16Bit |
| Antenne | Ingebouwd |
| Aantal audiokanalen | 2 |
| Monitoring | 3,5 mm In-Ear Monitoring |
| Audio-uitgang | Lightning- of Type-C-uitgang |
| Gain | 0-3 niveau |
| Stroomvereisten | 5V 1A |
| Afmetingen | 55X31X13 mm |
| Materiaal | ABS |
| Gewicht | 12 g |
Microfoon
| Vormfactor | Ingebouwde microfoon |
| Geluidsveld | Mono |
| Polair patroon | Omnidirectioneel |
| Frequentiebereik | 50Hz-20KHz |
| Gevoeligheid | -42dB (±3dB, re 1V/Pa bij 1KHz) |
| Maximale SPL | 110dB SPL (bij 1KHz) |
Garantie
Garantieperiode
- Klanten hebben recht op gratis vervanging of reparatie in geval van kwaliteitsdefect(en) die worden geconstateerd in het product bij normaal gebruik binnen 30 dagen na ontvangst van het product.
- Originele SYNCO-producten hebben recht op een beperkte garantieservice van 12 maanden. De garantieperiode begint op de datum van aankoop van gloednieuwe, ongebruikte producten door de eerste eindgebruiker.
Procedure voor garantieclaims
- Als er na aankoop een storing of probleem optreedt met uw product, neem dan contact op met een lokale agent voor hulp, of u kunt altijd contact opnemen met de klantenservice van SYNCO via e-mail op support@syncoaudio.com.
Guangzhou Zhiying Technology Co., Ltd
Block 15th, No.200 Fangcun Avenue East, Liwan District, Guangzhou, China, 510000
support@syncoaudio.com
www.syncoaudio.com
https://www.facebook.com/syncomicrophones
