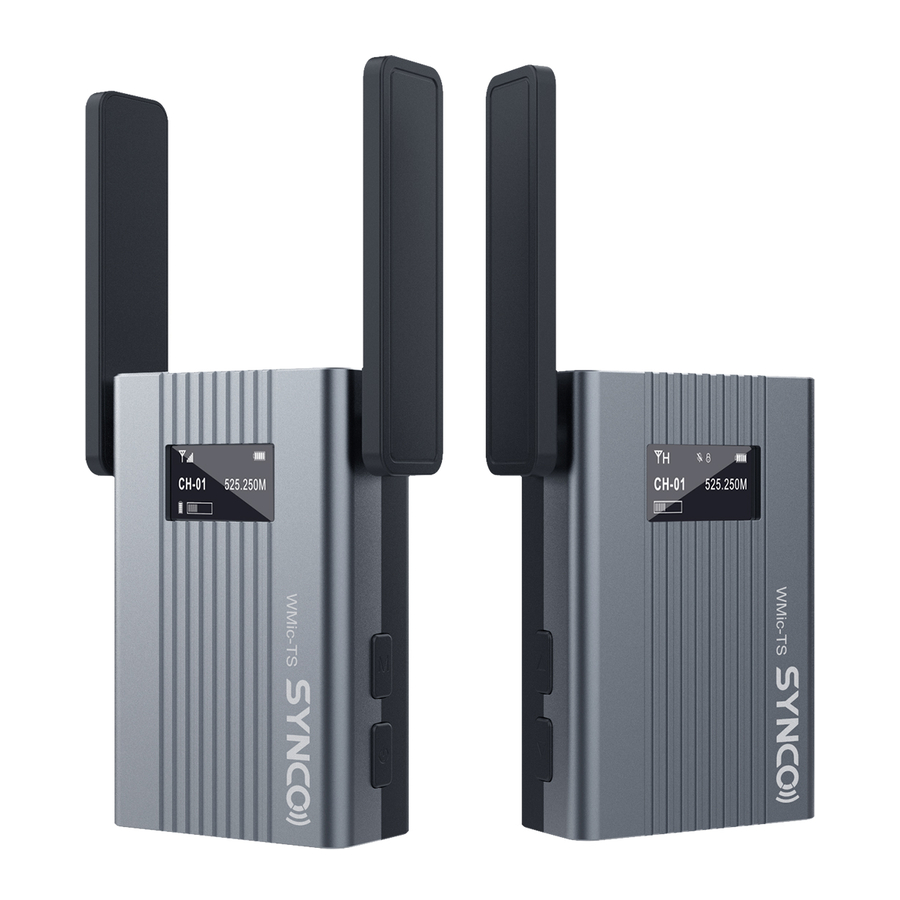

Synco WMic-TS Mini - UHF Draadloze Microfoon Handleiding
Inhoud
Zorg voor uw SYNCO product Productinstructie
- Bewaar het product in een droge, schone en stofvrije omgeving.
- Houd bijtende chemicaliën, vloeistoffen en warmtebronnen uit de buurt van het product om mechanische schade te voorkomen.
- Gebruik alleen een zachte en droge doek om het product schoon te maken.
- Een storing kan worden veroorzaakt door vallen of impact van externe kracht.
- Probeer het product niet te demonteren. Dit maakt de garantie ongeldig.
- Laat het product controleren of repareren door geautoriseerde technici als er storingen optreden.
- Het niet opvolgen van alle instructies kan leiden tot mechanische schade.
- De garantie is niet van toepassing op menselijke fouten.

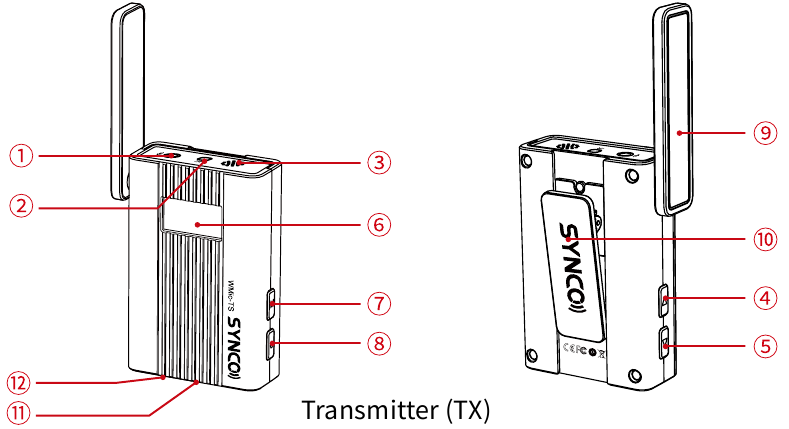

Productinstructie
- 3.5mm Mic-ingang
- IR Indicator
- Ingebouwde microfoon
- Functie Selectieknop △
- Functie Selectieknop ▽
- OLED Scherm
- Menu
- Aan/uit-knop
- Antenne
- Riemclip
- Type-C Poort
- Reset (Hulp met Uitwerppen)
- 3.5mm Audio Output Socket (3.5mm audio-uitgang)
- IR Indicator
- 3.5mm Audio Monitoring Jack (3.5mm audio monitoring aansluiting)
- Functie Selectieknop △
- Functie Selectieknop ▽
- OLED Scherm
- Menu
- Aan/uit-knop
- Antenne
- Riemclip
- Type-C Poort
- Reset (Hulp met Uitwerppen)
Klap de TX & RX antennes uit tijdens gebruik voor optimale prestaties.

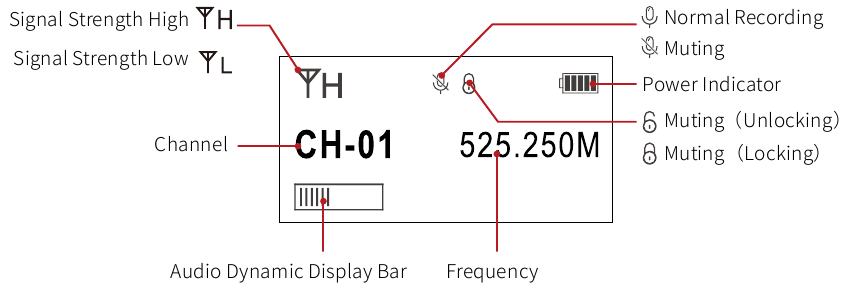

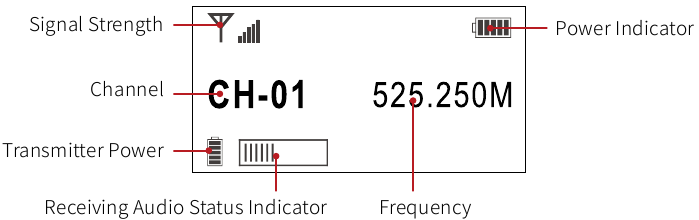

Schermweergave
Zender
Ontvanger

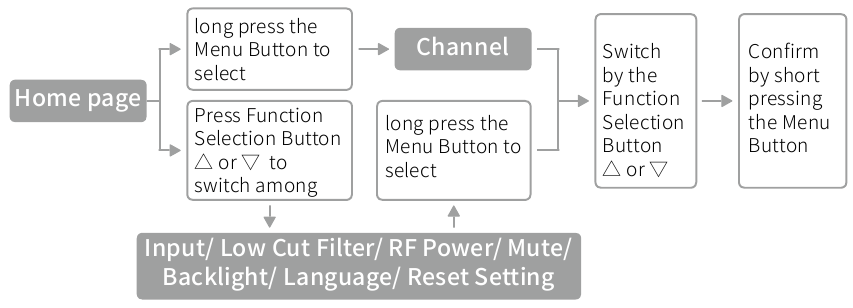

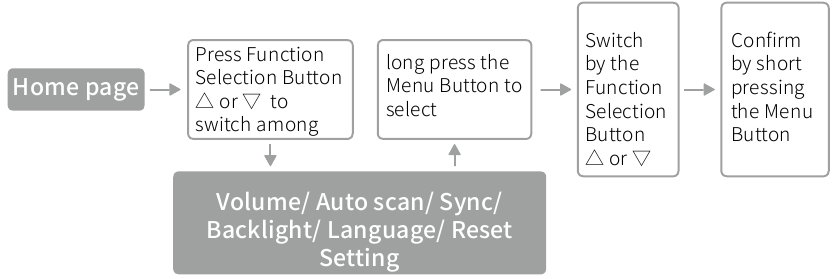

Bedieningsinstructies
- Bevestig de RX op uw apparaat via een riemclip of cold shoe adapter
- Verbind de RX met uw apparaat via de 3.5mm TRS Camera Kabel of 3.5mm TRRS Telefoonkabel
- Druk 2 seconden op de Power Button (Aan/uit-knop) om het systeem te starten
Transmitter (TX) (Zender (TX))
Receiver (RX) (Ontvanger (RX))
- IR Synchroniseer het draadloze systeem
| Receiver (RX) (Ontvanger (RX)) | Transmitter (TX) (Zender (TX)) |
| |
| / |
| / |
Specificaties
Transmitter (TX) (Zender (TX))
| Kanalen | 60 |
| Draadloze Frequentie | 525~539.750MHz |
| Werkafstand | 150m (LOS gebied), 80m (NLOS gebied) |
| Latentie | |
| RF Uitgangsvermogen | 15dBm |
| Zwerfstraling | <-60dBc |
| Ingang | Ingebouwde Microfoon/Externe Microfoon |
| Low-cut Filter | 100Hz |
| Batterij | 1300mAh Oplaadbare Li-ion Batterij |
| Werktijd | 8.5H |
| Oplaadtijd | 3H |
| Antenne | PCB Antenne |
| Afmetingen | 75.5×64×21.5mm |
| Gewicht | 62g |
| Bedrijfstemperatuur | -20℃~70℃ |
| Opslagtemperatuur | -20℃~70℃ |
Receiver (RX) (Ontvanger (RX))
| Draadloze Frequentie | 525~539.750MHz |
| Werkafstand | 150m (LOS gebied), 80m (NLOS gebied) |
| Latentie | |
| Ontvangstgevoeligheid | -95dBm |
| Zwerfstraling | <-60dBc |
| SNR | 88dB |
| Audio Output Jack (Audio-uitgang) | 1 x 1/8" / 3.5 mm TRS Line Out (Lijnuitgang) 1 x 1/8" / 3.5 mm TRS Headphone Output (Hoofdtelefoonuitgang) |
| Audio Output (Audio-uitgang) | Mono |
| Volume (Gain) (Volume (Versterking)) | 15 Niveaus Instelbaar Volume |
| Batterij | 1300mAh Oplaadbare Li-ion Batterij |
| Werktijd | 8.5H |
| Oplaadtijd | 3H |
| Antenne | PCB Antenne |
| Afmetingen | 75.5×64×21.5mm |
| Gewicht | 72g |
| Bedrijfstemperatuur | -20℃~70℃ |
| Opslagtemperatuur | -20℃~70℃ |
Externe Lavalier Microfoon
| Form Factor | 1 x 1/8" / 3.5 mm TRS Male Unbalanced (Lockable) |
| Sound Field (Geluidsveld) | Mono |
| Polar Pattern (Polair Patroon) | Omni-directional |
| Frequency Range (Frequentiebereik) | 20Hz-20KHz |
| Sensitivity | -38dB |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Synco WMic-TS Mini - UHF Draadloze Microfoon Handleiding
