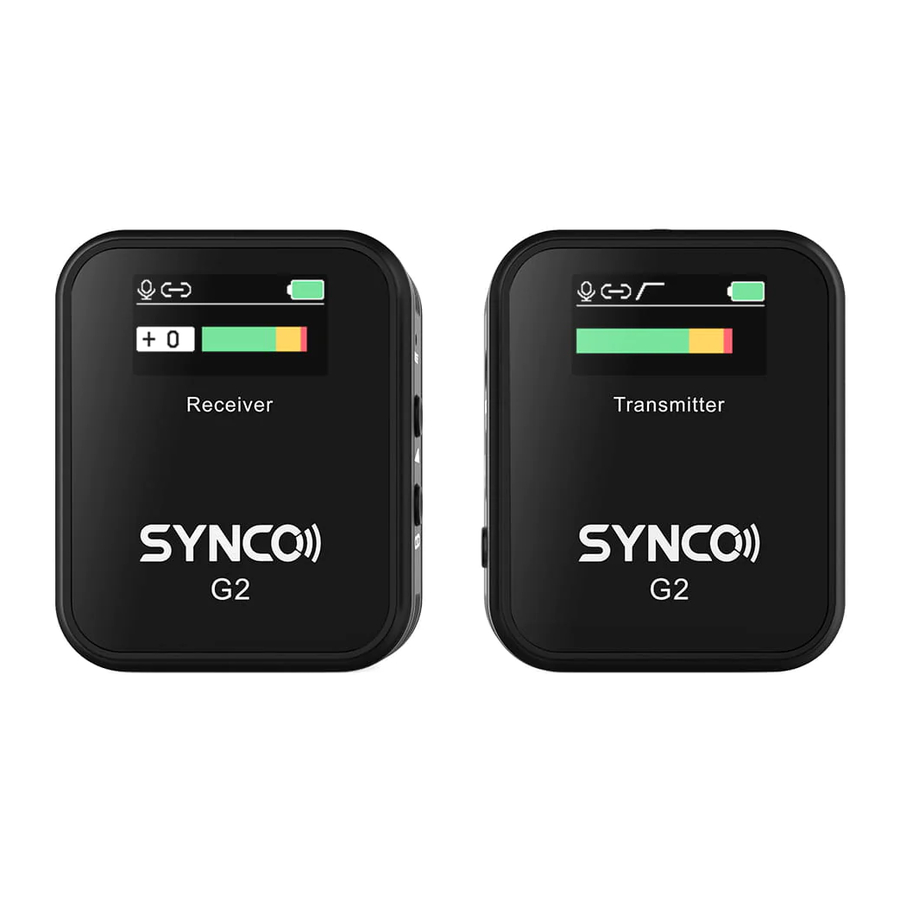

Synco G2 (A1) - Handleiding draadloze microfoon
Verzorging van uw SYNCO-product
- Bewaar het product in een droge, schone en stofvrije omgeving.
- Houd bijtende chemicaliën, vloeistoffen en warmtebronnen uit de buurt van het product om mechanische schade te voorkomen.
- Gebruik alleen een zachte en droge doek om het product schoon te maken.
- Een storing kan worden veroorzaakt door vallen of impact door externe kracht.
- Probeer het product niet te demonteren. Dit maakt de garantie ongeldig.
- Laat het product controleren of repareren door geautoriseerde technici als er storingen optreden.
- Het niet opvolgen van alle instructies kan leiden tot mechanische schade.
- Garantie is niet van toepassing op menselijke fouten.

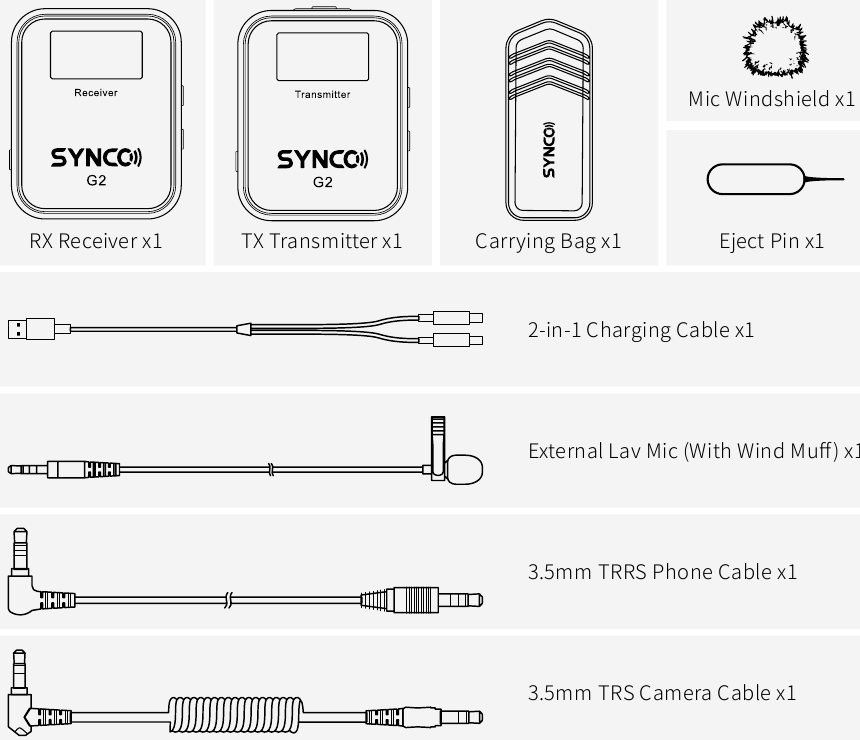

Verpakkingslijst
Productinstructie

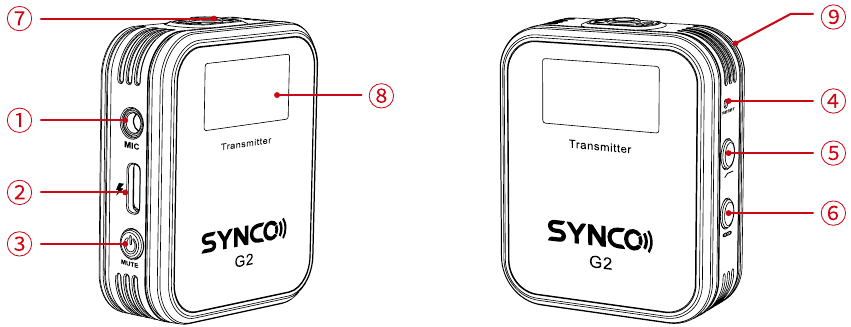

TX-zender
- Externe microfooningang
- USB-C-poort
- Aan/uit (Dempen)
- Reset (Help met uitwerppin)
- Low Cut
- Koppelen
- Ingebouwde microfoon
- Display
- Pocketclip

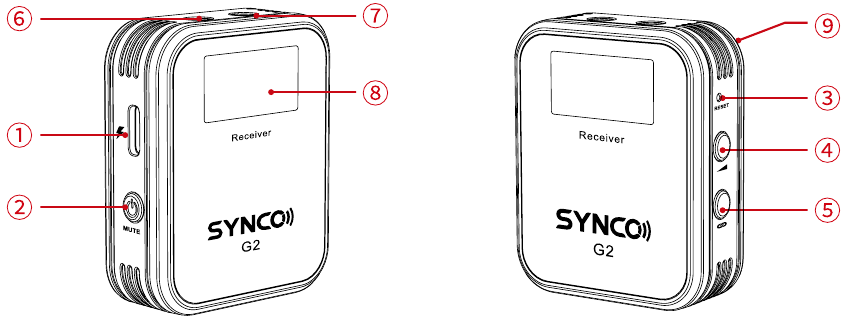

RX-ontvanger
- USB-C-poort
- Aan/uit (Dempen)
- Reset (Help met uitwerppin)
- Gain Control
- Koppelen
- 3,5 mm audio-uitgang
- 3,5 mm monitoringaansluiting
- Display
- Pocketclip

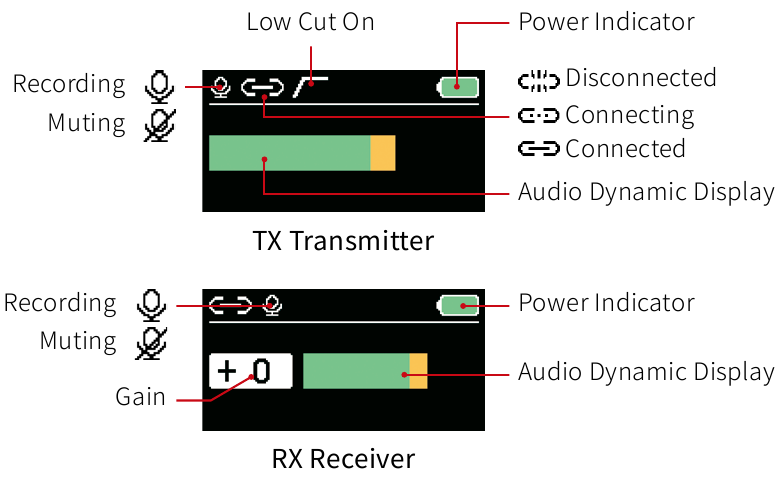

Display
Bediening
TX
Aan/uit/Dempen
Lang indrukken gedurende 2 seconden: het systeem in-/uitschakelen
Kort indrukken: de microfoon dempen/opheffen
Opladen
5V/2A; met USB-C-oplaadkabel
Laad het product volledig op voor gebruik.

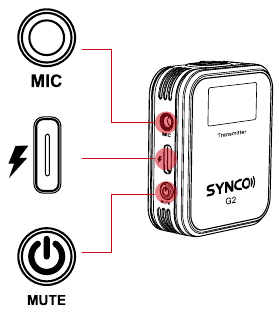

Externe microfooningang
Alleen TRS-microfoon
(Opmerking: wanneer u een externe microfoon gebruikt, dient u deze correct in de microfooningang te steken.)

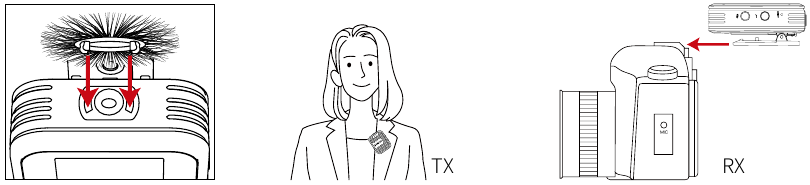

Microfoonwindscherm en apparaatinstallatie
Resetten
Low Cut
Kort indrukken: 150 Hz Low Cut Aan
Nogmaals kort indrukken: Low Cut Uit
Koppelen
Tegelijkertijd 3 seconden lang indrukken
Het systeem wordt automatisch gekoppeld na het inschakelen.
Handmatig koppelen: houd de koppelingsknop op de RX en TX tegelijkertijd 3 seconden ingedrukt
RX
Aan/uit/Dempen
Lang indrukken gedurende 2 seconden: het systeem in-/uitschakelen
Kort indrukken: de microfoon dempen/opheffen
Opladen
5V/2A; met USB-C-oplaadkabel
Laad het product volledig op voor gebruik.
Resetten
Gain Control
0-5 niveaus (0 → 3 → 6 → 9 → 12 → 15 → 0)
Elke keer drukken verhoogt de gain met één niveau.
Koppelen
Tegelijkertijd 3 seconden lang indrukken
Het systeem wordt automatisch gekoppeld na het inschakelen.
Handmatig koppelen: houd de koppelingsknop op de RX en TX tegelijkertijd 3 seconden ingedrukt

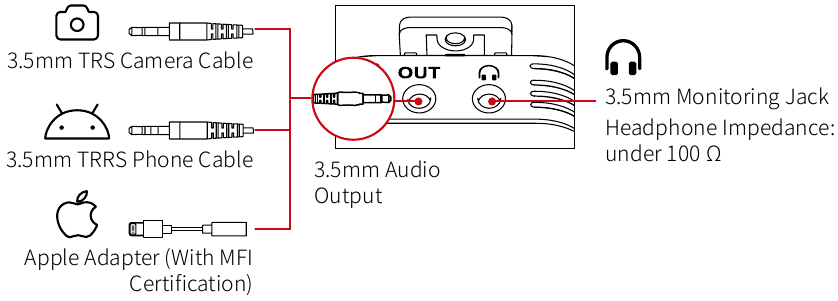

Audiobewaking en uitgangsaansluiting
De opnameniveaus correct instellen
Camera's hebben over het algemeen preamps van slechte kwaliteit en met veel ruis. Om de zuiverste signalen te krijgen, wordt het ten zeerste aanbevolen om het opnameniveau op uw camera vrij laag in te stellen, 1/2 of 1/3 ervan. De G2 biedt variabele gain control, waarmee u uw niveaus kunt aanpassen aan bijna elke omgeving en elk opnameapparaat.

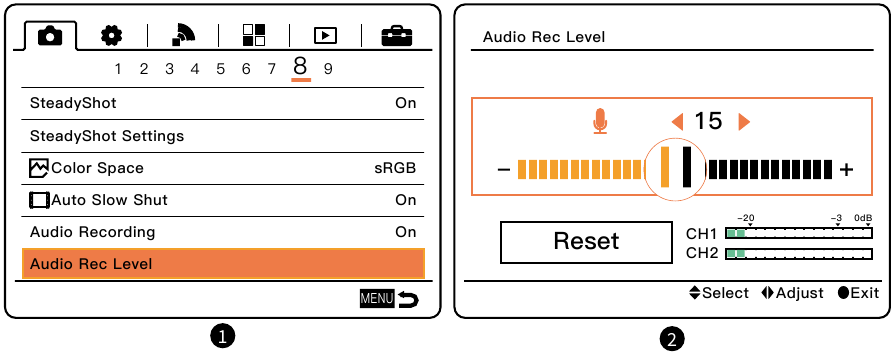

Het opnameniveau van ingebouwde microfoons aanpassen voor een SONY-camera (neem bijvoorbeeld de A7S Ⅱ)

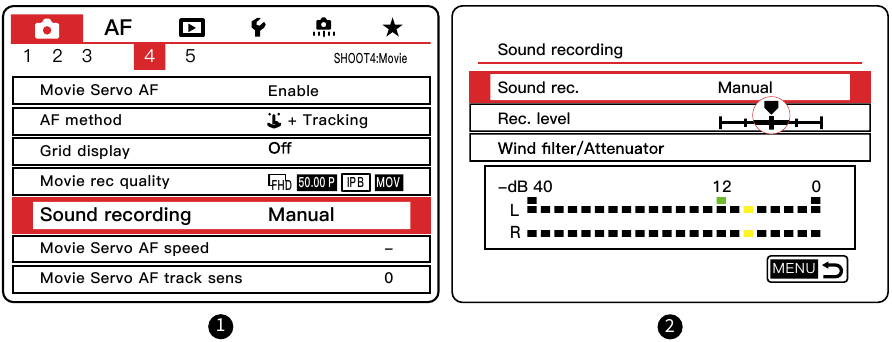

Het opnameniveau van ingebouwde microfoons aanpassen voor een Canon-camera (neem bijvoorbeeld de EOS 5D Mark Ⅳ)

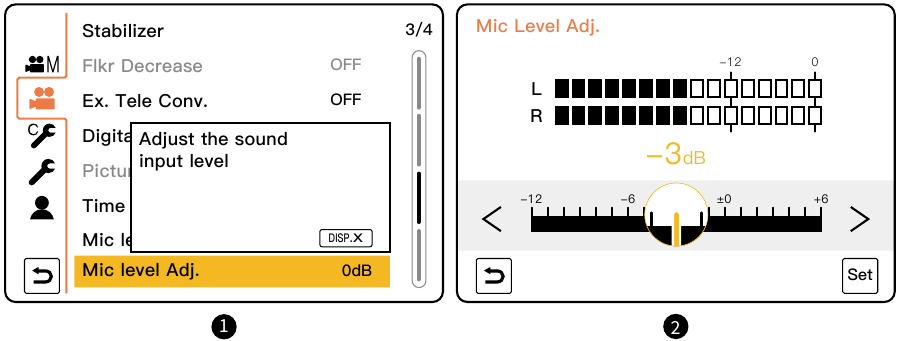

Het opnameniveau van ingebouwde microfoons aanpassen voor een Panasonic-camera (neem bijvoorbeeld de LUMIX GH5)
Specificaties
TX-zender
| Draadloze overdracht | Digitaal 2,4 GHz |
| RF-frequentieband | 2400-2483,5 MHz |
| Werkbereik | 492ft/150m (LOS-gebied), 164ft/50m (NLOS-gebied) |
| Bevestiging | Pocketclip |
| Audio-ingang | 1/8" / 3,5 mm TRS-microfooningang |
| Audio-ingangsniveau | 1V (0dBV) |
| RF-uitgangsvermogen | |
| Stroomvereisten | 3,3 V - 4,7 V |
| Batterijtype | Ingebouwde lithiumbatterij, 400 mAh |
| Oplaadtijd batterij | 1,5 uur |
| Levensduur batterij | 8 uur |
| Display | TFT-scherm |
| Afmetingen | 52×42×17 mm |
| Materiaal | Plastic |
| Gewicht | 39 g |
RX-ontvanger
| Draadloze overdracht | Digitaal 2,4 GHz |
| RF-frequentieband | 2400-2483,5 MHz |
| Geschatte RF-gevoeligheid | -81 dBm |
| Werkbereik | 492ft/150m (LOS-gebied), 164ft/50m (NLOS-gebied) |
| Bevestiging | Pocketclip |
| Aantal audiokanalen | 1 |
| Audio-uitgang | 1/8" / 3,5 mm TRS-microfoonuitgang 1/8" / 3,5 mm TRS-hoofdtelefoonuitgang |
| Gain | 0-5 niveau |
| Audio-uitgangsniveau | Line Out: 1V; Bewaking: 25-30 mW |
| Stroomvereisten | 3,3 V - 4,7 V |
| Batterijtype | Ingebouwde lithiumbatterij, 400 mAh |
| Oplaadtijd batterij | 1,5 uur |
| Levensduur batterij | 8 uur |
| Display | TFT-scherm |
| Afmetingen | 52×42×17 mm |
| Materiaal | Plastic |
| Gewicht | 39 g |
Microfoon
| Vormfactor | Ingebouwde/externe microfoon |
| Geluidsveld | Mono |
| Polair patroon | Omnidirectioneel |
| Frequentiebereik | 50 Hz - 20 KHz |
| Gevoeligheid | -40dB (±3 dB, re 1V/Pa bij 1 KHz) |
| Maximale SPL | 135 dB SPL (bij 1 KHz) |
Garantie
- Klanten hebben recht op gratis vervanging of reparatie in geval van kwaliteitsdefecten die worden vastgesteld in het product bij normaal gebruik binnen 30 dagen na ontvangst van het product.
- Originele SYNCO-producten hebben recht op een beperkte garantieservice van 12 maanden. De garantieperiode begint op de datum van aankoop van gloednieuwe, ongebruikte producten door de eerste eindgebruiker.
- Als er na aankoop een storing of probleem optreedt met uw product, neem dan contact op met een lokale agent voor assistentie, of u kunt altijd contact opnemen met de klantenservice van SYNCO via e-mail op support@syncoaudio.com.
- Bewaar uw aankoopbewijs en garantiecertificaat als aankoopbewijs. Als een van deze documenten ontbreekt, wordt alleen verkoopretour of een betaalde service verleend.
Guangzhou Zhiying Technology Co., Ltd
Blok 15th, No.200 Fangcun Avenue East, Liwan District, Guangzhou, China, 510000
support@syncoaudio.com
www.syncoaudio.com
