Salus Controls RT520, RT520TX, RT520RF - Snelgids thermostaat

Productconformiteit

Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de volgende EU-richtlijnen: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU en RoHS 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op www.saluslegal.com

868.0-868.6MHz; <13dBm

Veiligheidsinformatie

Gebruik in overeenstemming met de nationale en EU-voorschriften. Gebruik het apparaat zoals bedoeld en houd het droog. Product uitsluitend voor gebruik binnenshuis. Installatie moet worden uitgevoerd door een gekwalificeerd persoon in overeenstemming met de nationale en EU-voorschriften.

Zorg er altijd voor dat de netvoeding is uitgeschakeld voordat u componenten installeert of eraan werkt (dit omvat het vervangen van de batterijen). Gebruik alleen AA 1,5 V alkalinebatterijen in de thermostaat. Plaats de batterijen in de batterijsleuf aan de achterkant van de thermostaat. Gebruik geen oplaadbare batterijen.

Technische specificatie

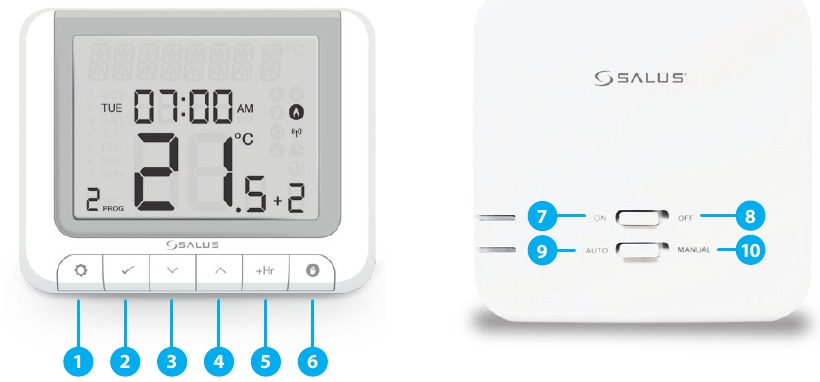

Knopfuncties

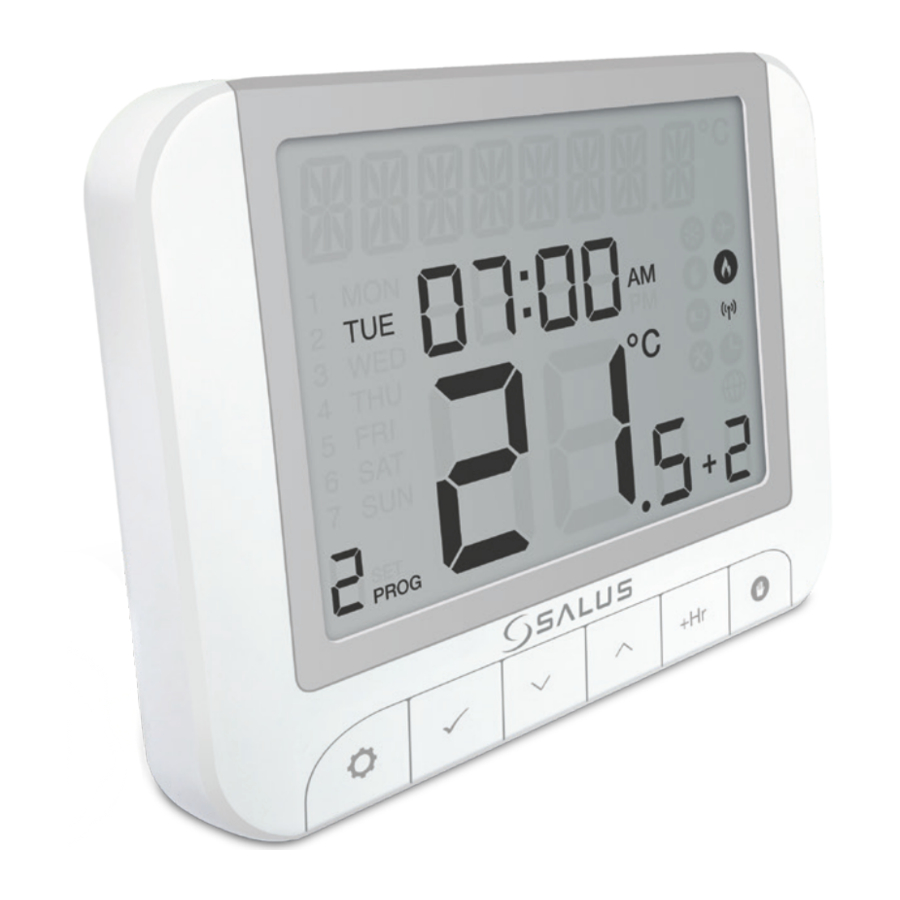

RT520 / RT520RF Thermostaat
RXRT520 Ontvanger

1. MENU - ga naar de menuopties, houd ingedrukt 3 seconden ingedrukt om terug te keren naar het hoofdscherm of om de Boost-modus te deactiveren.
2. SELECT - bevestig wijzigingen en ga naar menu's.
3. DOWN - verlaag de temperatuur en blader door de menu's.
4. UP - verhoog de temperatuur en blader door menu's.
5. BOOST - activeer de Boost-modus.
6. MANUAL - activeer / deactiveer de handmatige modus.
7. ON - In de handmatige modus zal AAN de COM ketel inschakelen. NO
8. OFF - In de handmatige modus zal UIT de ketel uitschakelen.
9. AUTO - De ontvanger werkt in de automatische modus volgens de thermostaat.
10. MANUAL - De uitgang van de ontvanger wordt geregeld door de aan/uit-schuifschakelaar.

LCD-pictogrambeschrijving

1. Tekstbalk
2. Temperatureenheid

3A Dag van de week (numeriek)
3B Dag van de week (alfabetisch)

4. Klok
5. AM / PM
6. Koelmodus aan
7. Vakantiemodus aan
8. Handmatige modus aan
9. Batterij bijna leeg
10. Draadloze verbinding met de ontvanger
11. Servicemodus aan
12. Gemeten / ingestelde temperatuur
13. Programmanummer
14. Instellingen
15. Programma-indicator
16. Boost-functie

RT520 Beschrijving van de thermostaataansluitingen

RXRT520 Beschrijving van de ontvanger-aansluitingen

RT520 Aansluitschema

TPI, SPAN
OPENTHERM

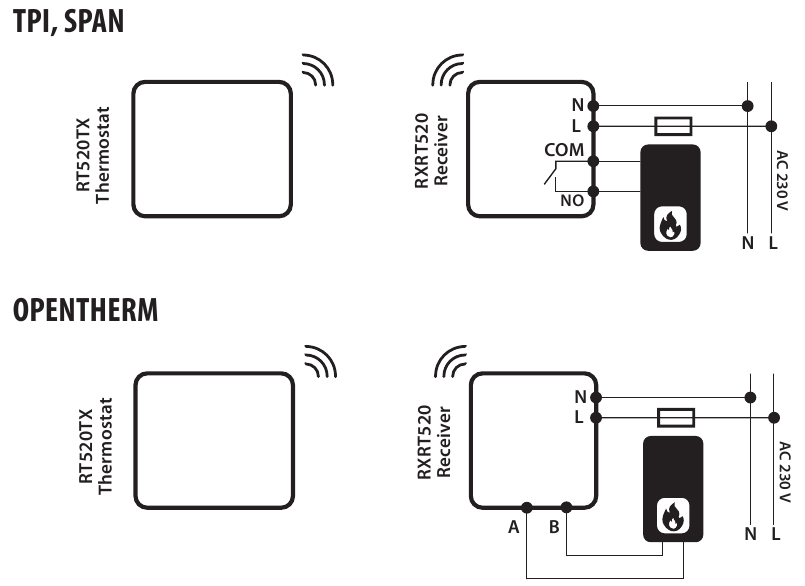

RT520TX Aansluitschema

OpenTherm inschakelen en configureren

OpenTherm Modulerende regeling is een besturingsmethode die wordt gebruikt door moderne verwarmingssystemen. In plaats van een ketel met tussenpozen in en uit te schakelen, maakt modulerende regeling het mogelijk om de hoeveelheid warmte die door de ketel wordt geleverd, te regelen om aan te sluiten bij de wisselende vraag van de thermostaat. Dit betekent dat de klant een grotere systeemefficiëntie, energiebesparing en kamercomfort heeft dankzij onze verwarmingsregelingen.

Maak de ontvangerverbindingen en zet de ontvanger aan voordat u de batterijen in de thermostaat plaatst.

1. Nadat de batterijen zijn geplaatst, wordt de thermostaat ingeschakeld.

2. Druk op SELECT.

3. Kies met OMHOOG of OMLAAG uw taal en druk vervolgens op SELECT.

4. Kies met OMHOOG of OMLAAG de tijdnotatie.

5. Druk op SELECT om te bevestigen.

6. Stel met OMHOOG of OMLAAG het uur in en druk vervolgens op SELECT.

7. Stel met OMHOOG of OMLAAG de minuten in en druk vervolgens op SELECT.

8. Stel met OMHOOG of OMLAAG het jaar in en druk vervolgens op SELECT.

9. Stel met OMHOOG of OMLAAG de maand in en druk vervolgens op SELECT.

10. Stel met OMHOOG of OMLAAG de dag in en druk vervolgens op SELECT.

11. Selecteer met OMHOOG of OMLAAG de weeknotatie.

12. Druk op SELECT om te bevestigen.

13. Schakel met OMHOOG of OMLAAG de zomertijd in of uit. (Daylight Saving Time).

14. Druk op SELECT om te bevestigen.

15. Druk op SELECT.

16. Selecteer met OMHOOG of OMLAAG uw temperatuurnauwkeurigheid.

17. Druk op SELECT om te bevestigen.

18. Wanneer OpenTherm is aangesloten, past de apparaatsoftware zich automatisch aan de OpenTherm-instellingen aan.


OpenTherm - Warmwater

1. Druk op MENU.

2. Warmwater submenu en druk op SELECT.

3. Gebruik OMHOOG of OMLAAG om de temperatuur aan te passen en druk vervolgens op SELECT.

4. De thermostaat keert terug naar het hoofdscherm. Druk op een willekeurige knop.

5. De tekstbalk geeft aan dat warmwater in werking is.


Gebruik OMHOOG of OMLAAG om naar

Standaard opstarten en configuratie

1. Volg stappen 1 tot en met 17 uit sectie OpenTherm opstarten en configuratie.

LET OP: Met OMHOOG of OMLAAG kunt u kiezen tussen TPI (stap 2) of SPAN (stap 6). Het kiezen van de ene optie sluit de andere uit.

2. TPI (Time Proportional & Integral) is een zelflerend, tijdproportioneel algoritme. Het TPI-type regeling zorgt voor een economische werking van het systeem door een nauwkeuriger temperatuuronderhoud tijdens het regelproces en beperkt overbelastingssituaties. Naast de exacte en stabiele kamertemperatuur is het voordeel van dit systeem de minimalisering van het energieverbruik en aanzienlijke besparingen. RT520 biedt 3 soorten TPI-regeling: 1. voor radiator (6CPH); 2. voor vloerverwarming (3CPH); 3. voor elektrische verwarming (9CPH).

   Druk op SELECT.
3. Gebruik OMHOOG of OMLAAG om het TPI-type te selecteren dat u wilt gebruiken.

5. Druk op SELECT om te bevestigen.


Span is het verschil tussen de gemeten temperatuur en de ingestelde temperatuur.

6. Druk op SELECT.

7. Gebruik OMHOOG of OMLAAG om de Span waarde te selecteren.

8. Druk op SELECT om te bevestigen.

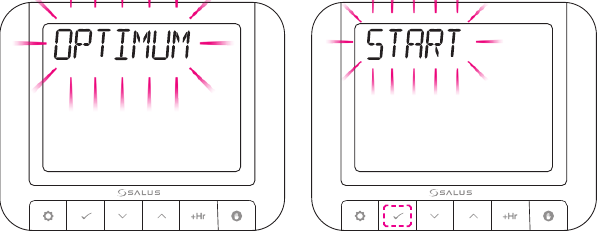

Optimum Start is een selecteerbare functie die, afhankelijk van de omgevingstemperatuur in de kamer, de werking van de ketel op het optimale moment start om de ingestelde temperatuur te bereiken. Het bespaart energie door de ketel alleen voor de minimaal benodigde tijd te laten branden.

9. Druk op SELECT.

10. Druk op SELECT

11. Gebruik OMHOOG of OMLAAG om ON of OFF te selecteren.

12. Druk op SELECT om te bevestigen.

13. Druk op SELECT

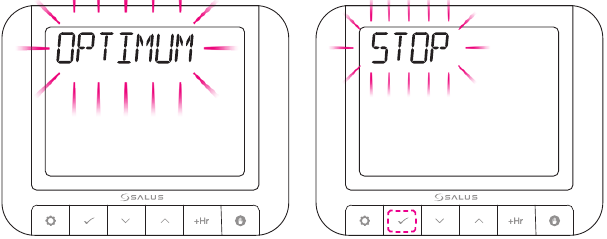

Optimum Stop berekent hoe lang het duurt voordat het huis is afgekoeld en schakelt vervolgens de ketel op het vroegst mogelijke moment uit. Dit betekent dat het systeem niet draait als het niet echt nodig is. Als er tijdens deze periode een plotseling warmteverlies optreedt, wordt Optimum Stop overschreven om de comfortomstandigheden te herstellen.

14. Gebruik OMHOOG of OMLAAG om ON of OFF te selecteren.

15. Druk op SELECT om te bevestigen.

16. De thermostaat gaat naar het hoofdscherm.


Programmeren - Automatische modus

In deze modus kan de gebruiker de schema's voor de thermostaat instellen (temperatuurinstellingen voor specifieke perioden). Geprogrammeerde schema's moeten alle tijdsperioden gebruiken.

1. Druk op MENU.

2. Druk op SELECT.

3. Gebruik OMHOOG of OMLAAG om het programmatype te selecteren tussen: 5


   +2 (schema voor de werkdagen en voor het weekend);
4. Alles (stel één schema in voor de hele week)

5. Individueel (stel een dagelijks schema in). Druk op SELECT om te bevestigen.

6. Gebruik OMHOOG of OMLAAG om het uur in te stellen en druk vervolgens op SELECT.

7. Gebruik OMHOOG of OMLAAG om de minuten in te stellen en druk vervolgens op SELECT.

8. Gebruik OMHOOG of OMLAAG om de temperatuur in te stellen en druk vervolgens op SELECT.


Herhaal het proces voor alle tijdsperioden.

Verhuurdersinstellingen

Verhuurdersinstellingen is een pincodebeveiligde functie waarmee de verhuurder een serviceherinnering op de thermostaat kan instellen die de huurder waarschuwt wanneer de ketel zijn jaarlijkse servicebeurt moet krijgen.

1. Druk op MENU.

2. Verhuurders submenu en druk op SELECT.

3. Gebruik OMHOOG of OMLAAG om de pincode in te voeren. Druk op SELECT om elk cijfer te bevestigen.

4. Druk op SELECT.

5. Gebruik OMHOOG of OMLAAG om ON te selecteren en druk op SELECT.

6. Gebruik OMHOOG of OMLAAG om de vervaldatum te selecteren en druk vervolgens op SELECT.

7. Gebruik OMHOOG of OMLAAG om de waarschuwingsperiode te selecteren en druk vervolgens op SELECT.

8. Gebruik OMHOOG of OMLAAG om de vergrendelingstemperatuur te selecteren en druk vervolgens op SELECT.

9. Druk op SELECT.

10. Gebruik OMHOOG of OMLAAG om het telefoonnummer in te voeren. Druk op SELECT om elk cijfer te bevestigen.

11. Nu kunt u uw instellingen controleren. Als u iets wilt wijzigen, drukt u op OMHOOG of OMLAAG op het relevante scherm.

Zodra de servicemodus actief is geworden, vergrendelt het apparaat de ingestelde temperatuur zoals ingesteld door de installateur/verhuurder. Om dit apparaat te ontgrendelen, moet er contact worden opgenomen met de verhuurder en moet de ketel worden onderhouden.

RT520TX Thermostaat koppelen met de ontvanger

Als u het RT520RF-pakket gebruikt, is de koppeling tussen de thermostaat en de ontvanger al uitgevoerd.
Zorg er tijdens het koppelingsproces voor dat de thermostaat en de ontvanger minstens 1 meter van elkaar verwijderd zijn.

Als u de RT520TX en RXRT520 afzonderlijk hebt gekocht of als u de thermostaat opnieuw met de ontvanger wilt koppelen, zorg er dan voor dat het apparaat is losgekoppeld van de stroomvoorziening en dat de schakelaars op de ontvanger zijn ingesteld op AUTO en ON. Sluit vervolgens de ontvanger aan op de stroomvoorziening en wacht tot de rode LED continu brandt. Schakel vervolgens snel naar de OFF-positie en weer naar de ON-positie. De rood knipperende LED bevestigt dat de koppelingsmodus is geactiveerd.

1. Druk op MENU.

2. Gebruik OMHOOG of OMLAAG om naar het Koppelings submenu te navigeren en druk op SELECT.

3. Gebruik OMHOOG of OMLAAG om PAIR te selecteren en druk op SELECT.

4. Het koppelingsproces duurt maximaal 10 minuten.

5. Zodra de apparaten succesvol zijn gekoppeld, wordt de LED op de ontvanger continu rood.


Test het koppelingsproces

1. Druk op MENU.

2. Koppelings submenu en druk op SELECT.

3. Gebruik OMHOOG of OMLAAG om TEST te selecteren en druk op SELECT.

4. Het testproces duurt maximaal 10 minuten.

5. De rode LED en de groene LED op de ontvanger beginnen te knipperen.


Fabrieksinstellingen herstellen

1. Om de thermostaat te resetten, houdt u MENU, OMLAAG en BOOST tegelijkertijd 5 seconden ingedrukt.

2. Het apparaat wordt opnieuw ingesteld en zal automatisch opstarten.


De instellingen van de verhuurder worden niet gereset.
